Собственно прикупил динамо-машину для резервного питания, хочется сделать ей следующие опции: 1) при вращении ручки питание идет на usb 2) одновременно подзаряжается аккум 18650 (в разрыв его цепи выключатель поставлю, чтобы снижать нагрузку на «оператора») 3) при остановке вращения, работает как power bank.
Вводные параметры: динамо выдает постоянный ток КЗ 1,5 А и 12 вольт. Если наяривать, то более 2А и 15В. Внутри планетарный редуктор и щеточный мотор.
Знаю, что есть готовые в корпусе, но в разы дороже моей динамки за 800 рублей.
Пока что в фаворитах MPPT контроллер с 2 шт. USB разъемами с али. Там все опции присутствуют, но напряжение 12-30В входное, что многовато, надо 5-20В.
Размещено через приложение ЯПлакалъ
Аккумулятор сам по себе сглаживает напряжение. Если включен параллельно, то напряжение на нагрузке будет как у аккумулятора,до тех пор,пока он не зарядится полностью.
Аккумулятор сам по себе сглаживает напряжение. Если включен параллельно, то напряжение на нагрузке будет как у аккумулятора,до тех пор,пока он не зарядится полностью.
Ага, а потом йопнет.
Не шарю в современной базе, А раньше бы поставил КРЕН5 А
Размещено через приложение ЯПлакалъ

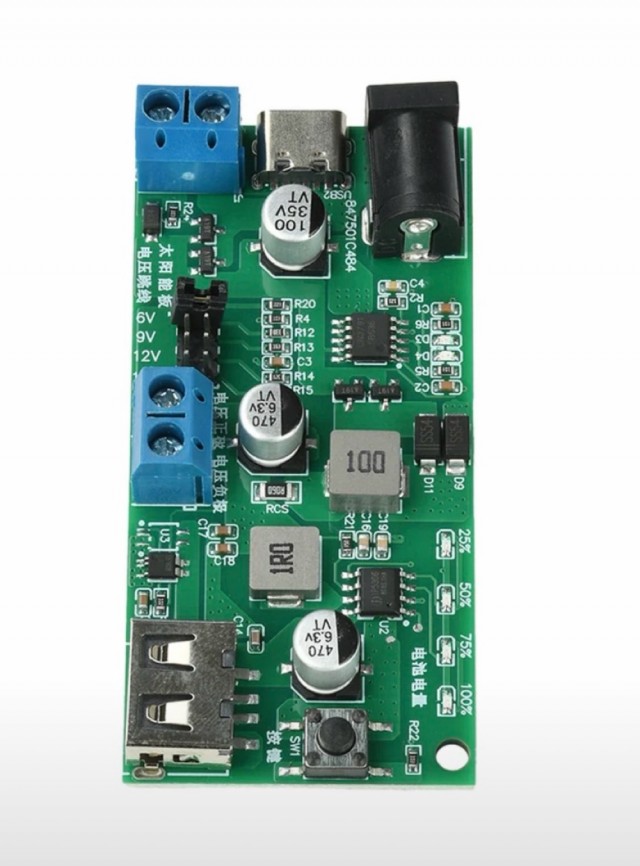

В вопросе половина ответа, нашел такой на мои параметры:
Параметры продукта: Входной интерфейс: DC5.5 * 2.1, Type-C, клеммная колодка (примечание: одновременно может быть подключен только один из трех входных портов, Type-C предназначен только для входа и не поддерживает выход). Вход солнечной панели: 5В-18В Выход USB: 5 В/2,1 А Поддержка солнечных панелей мощностью 10-30 Вт Поддерживает 3,7 В тройной литий-ионный аккумулятор 18650 Вход с защитой от обратного подключения и обратного потока Размер продукта: 70 мм * 34 мм Инструкция по применению: Поддерживает вход солнечной панели 5В-18В
Аккумулятор сам по себе сглаживает напряжение. Если включен параллельно, то напряжение на нагрузке будет как у аккумулятора,до тех пор,пока он не зарядится полностью.
Ага, а потом йопнет.
Не шарю в современной базе, А раньше бы поставил КРЕН5 А

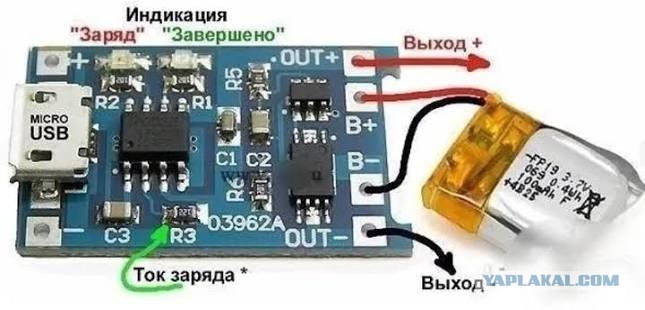

Таки да. Поэтому лучше ставить плату зарядки аккумулятора. Стоит копейки.
Аккумулятор сам по себе сглаживает напряжение. Если включен параллельно, то напряжение на нагрузке будет как у аккумулятора,до тех пор,пока он не зарядится полностью.
Ага, а потом йопнет.
Не шарю в современной базе, А раньше бы поставил КРЕН5 А
Понижать с +15 до +5 линейкой при токе в 2А? Ну-ну - это ответ на вопрос "как эффективнее всего преобразовать энергию в тепло" )))

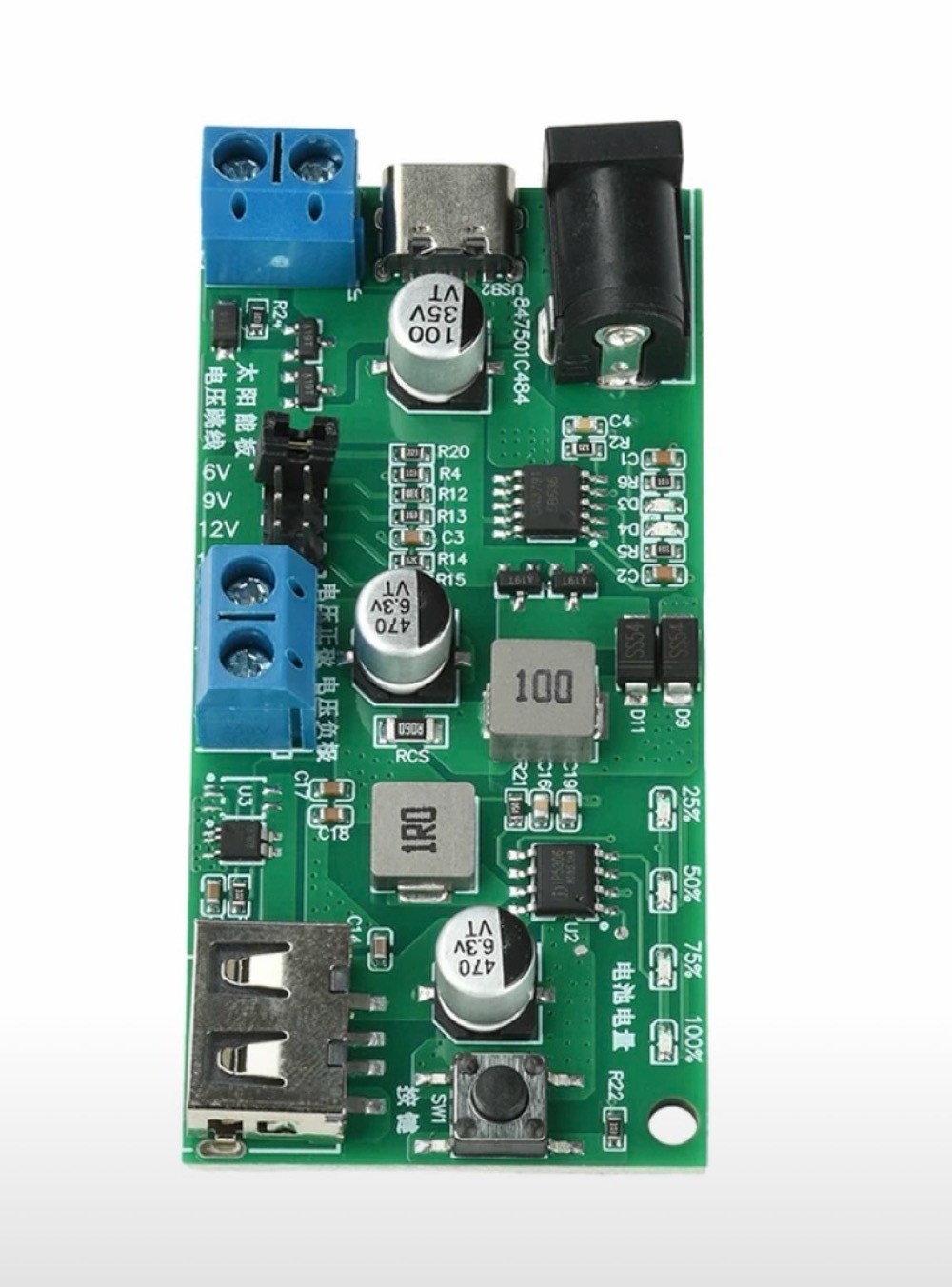

В вопросе половина ответа, нашел такой на мои параметры:
Параметры продукта: Входной интерфейс: DC5.5 * 2.1, Type-C, клеммная колодка (примечание: одновременно может быть подключен только один из трех входных портов, Type-C предназначен только для входа и не поддерживает выход). Вход солнечной панели: 5В-18В Выход USB: 5 В/2,1 А Поддержка солнечных панелей мощностью 10-30 Вт Поддерживает 3,7 В тройной литий-ионный аккумулятор 18650 Вход с защитой от обратного подключения и обратного потока Размер продукта: 70 мм * 34 мм Инструкция по применению: Поддерживает вход солнечной панели 5В-18В
Советую "понаяривать" без нагрузки вообще. И измерить напряжение. Будет понятно, что должна вытерпеть схема в этом случае. А то может и волшебный сизый дым выйти )))
P.S. Боюсь 18В (это максималка, потом - сизый дым) будет критически мало )
Это сообщение отредактировал ipv4 - 18 июл 2026 в 21:46
Аккумулятор сам по себе сглаживает напряжение. Если включен параллельно, то напряжение на нагрузке будет как у аккумулятора,до тех пор,пока он не зарядится полностью.
Ага, а потом йопнет.
Не шарю в современной базе, А раньше бы поставил КРЕН5 А
Понижать с +15 до +5 линейкой при токе в 2А? Ну-ну - это ответ на вопрос "как эффективнее всего преобразовать энергию в тепло" )))
Когда я ставил эти КРЕНки не было тогда таких миниатюрных ипульсников. Это сейчас на любой вкус и цвет. И таки да. Вешал радиаторы на них.
Тоже про кренку хотел написать. Посмотри по датащитам. Дайтебебохздоровья, минусатор. Своё решение выложил?
Кренки лишнее в тепло превращают, это устаревшая технология, нормальных dc-dc полно под любые параметры, а автору еще и с контроллером под литиевый аккум надо, выше предложили. Но если место есть модули лучше раздельные брать, нынче быстрая зарядка в моде, завтра что то другое впендюрят, но база в виде динамки, стабилизатора и контроллера аккума еще долго будут в ходу. Такие готовые повербанки есть, на боку солнечная батарея, ручка динамики и возможность заряжать от сети, а выход USB type c.
Размещено через приложение ЯПлакалъ

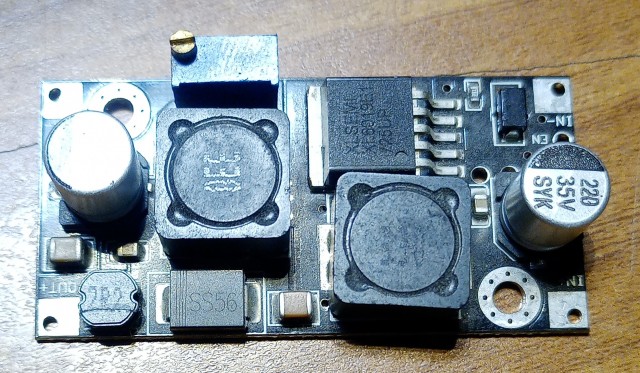

Ищи модуль на xl6019e1. Ему посрать какое напряжение на входе(в пределах разумного). Он умеет как повышать, так и понижать. Т.е настроил выход 12в, а что там на входе 4 или 15в посрать. Выглядит так
