Вот и прошёл ещё один день когда ... мне понадобился тангенс.

После просмотра этой темы
Зашёл тут на ремонт аппарат, дешмань, но люди на нём работают. По электронной начинке пробило ключ в источнике питания сигнальных цепей и управления, перекрыло три фазы на плате выпрямления и фильтра, это лечится довольно просто хотя и муторно вычищать прогары и восстанавливать дорожки. Ручка у него крепится просто болтом сквозь трубку и стенку корпуса и такое крепление разбалтывается после первой же переноски. Дальше разбиваются отверстия в стенке корпуса так, что выпадают гайки и ручка отваливается. Вот так тут и произошло.
Будет ещё один пост, потом можно.


Это сообщение отредактировал 8ног - 31 мар 2026 в 22:28

Приварить заплату на очень тонкий металл стенки - риск прожечь, да и по сварке потом лопнет. Решил поставить заплату, взял 1,5 мм лист железки, отверстия под болты ручки разметить-просверлить просто, но получится тоже самое со временем, разболтается и вывалится. И вот тут появилась идея! Надо заплату крепить к стенке корпуса, а если винты крепления расположить так, что трубка ручки будет опираться и на стенку и на винты. А на каком расстоянии сверлить отверстия под эти винты? Места там совсем нет, чтобы подлезть что-то разметить, да и что размечать? Зову на помощь тангенсы, синусы, косинусы.

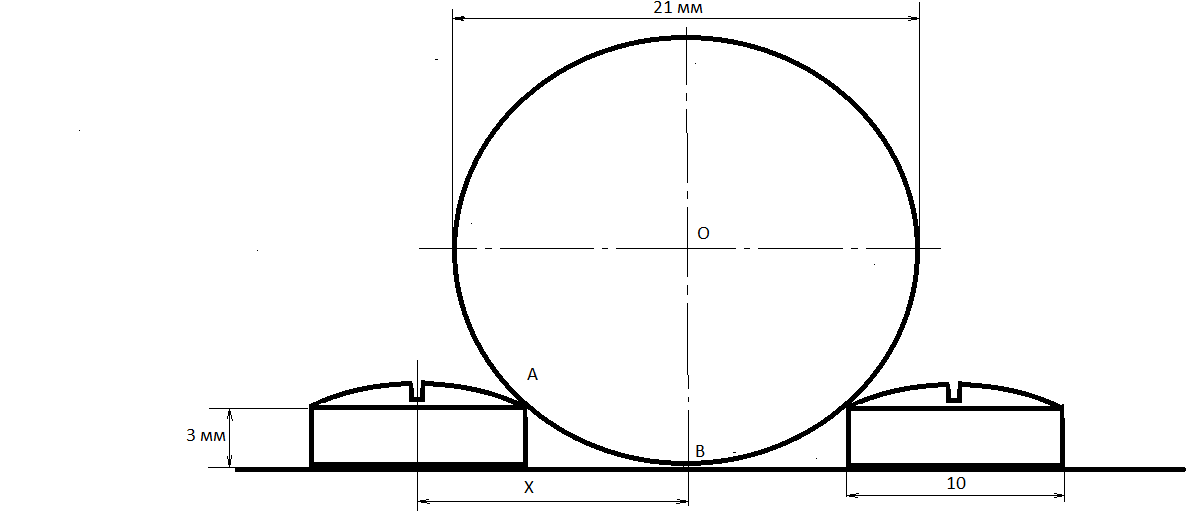

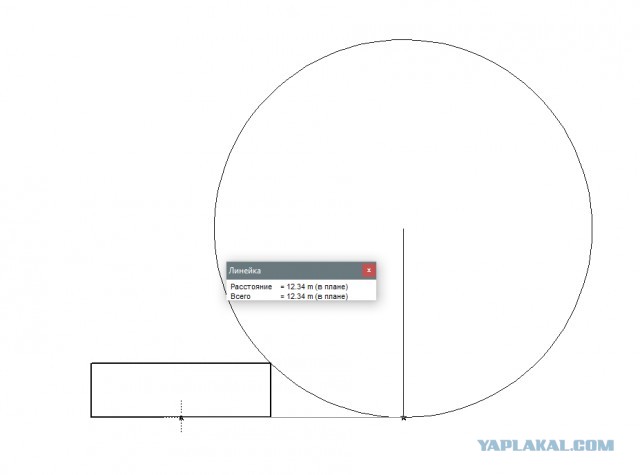

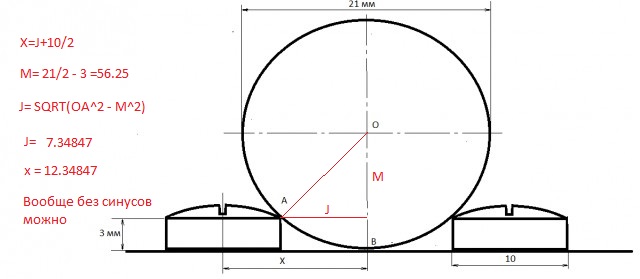

Нужно найти расстояние от оси трубки до того места, где край трубки поднимается на высоту шляпки винта и прибавить половину диаметра шляпки. Отношение проекции радиуса ОА на ось ОВ к радиусу это косинус. Радиус окружности трубки 10,5 мм, высота шляпки 3 мм, делю (10,5-3)/10,5=0,71428, беру арккосинус получаю 44,415 градуса, синус угла (мне же нужен противолежащий катет) умножаю на радиус, итог 7,35 мм. Расстояние между осью трубки и центром отверстия под винт 12,35 мм. Сверло в шуруповёрт и вперёд. Всё встало очень прочно

А кому тангенсы, синусы, косинусы не нужны, может не умеете их готовить? Видимо не каждому дано.
