Всех категорически приветствую!, Уважаемые ЯПовцы и ЯПовчанки! ) Созданию сего поста сподвигло чувство после прочтения некоторых постов о рукожопстве. В хорошем смысле этого слова. И подумалось мне (о, Пятницца!), а не захвастаться ли и мне... Если будет интересно, продолжу )

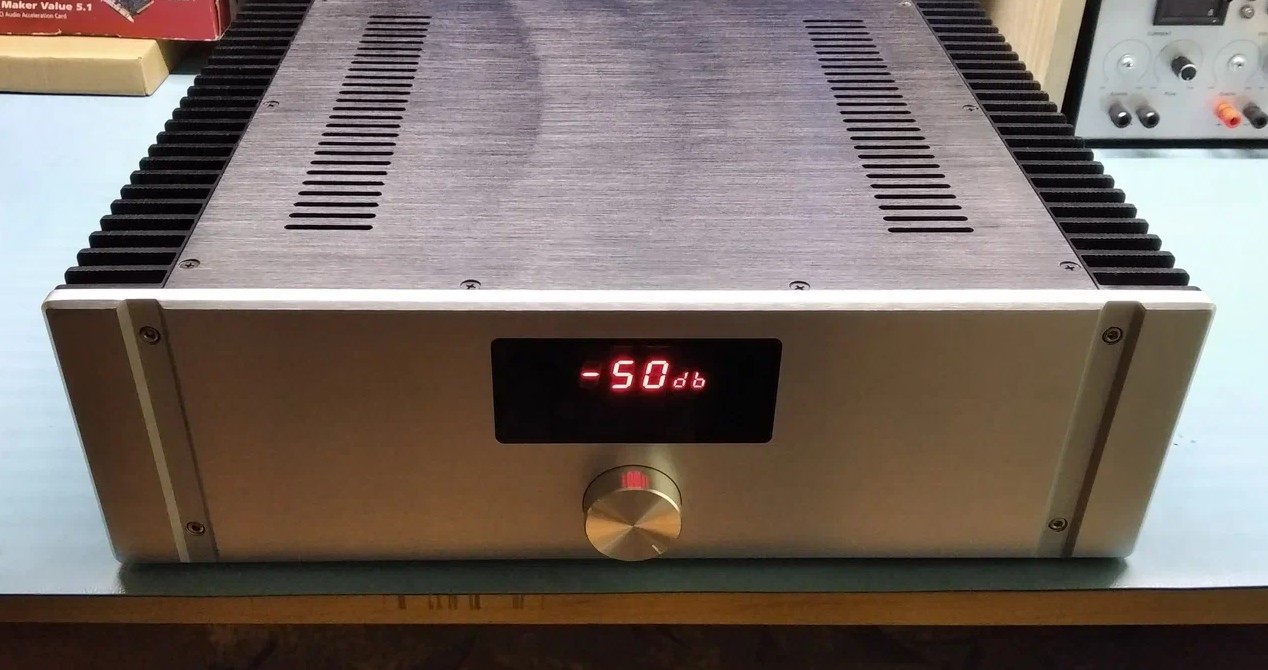

Усилитель Г.Брагина YES-4M-SAB-3 Основные компоненты, включая авторские печатные платы и оригинальные, подобранные по параметрам, выходные транзисторы. Соблюдены все правила компоновки высококачественной аудиоаппаратуры: полное двойное моно, полное отсутствие земляных петель, провода сигнальных цепей максимально удалены от силовых, что обеспечивает абсолютное разделение каналов и великолепный звуковой образ.

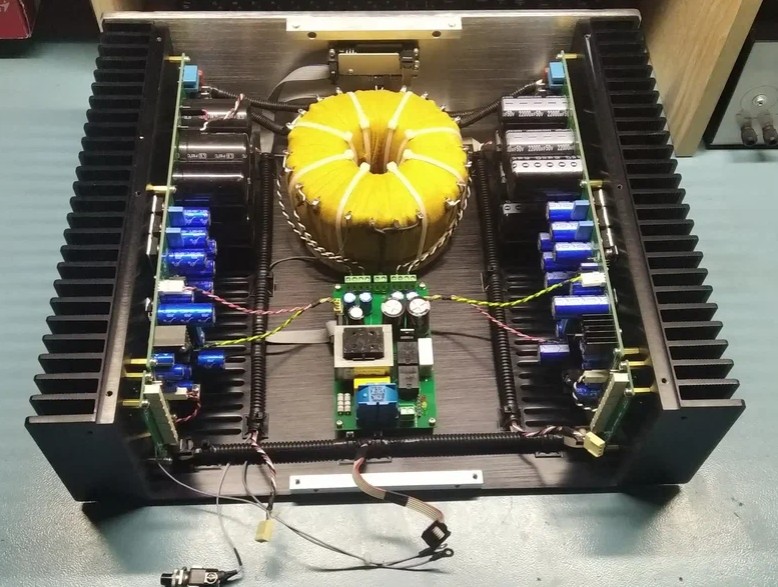

Особое внимание уделено питанию: отдельное стабилизированное питание УН, двух мостовая схема питания на скоростных диодах Шоттки для ВК. Суммарная емкость электролитических конденсаторов в силовом питании 124000 микрофарад на канал. Силовой трансформатор, с пониженной индукцией, изготовлен на заказ в ***. Трехкратный запас по мощности, экранирующая обмотка между первичной и вторичными обмотками, раздельные обмотки для питания УН, ВК и сервисных цепей для каждого канала.
Мощный дюралюминиевый корпус. Суммарная площадь радиаторов около 4000 см2, толщина "подошвы" 10 мм, прокладки между выходными транзисторами и радиаторами из нитрида алюми́ния (AIN)
Релейный регулятор громкости Никитина с селектором на 3 входа, В регуляторе и селекторе используются бистабильные (исключены какие либо наводки на коммутируемые цепи, т.к. после срабатывания ток через обмотку не протекает) реле Takamisawa и резисторы Susumu с допуском 0.1%. Регулятор Att7 (на каждый канал отдельная плата) позволяет изменять уровень громкости в пределах 99Дб, с шагом 1Дб.
Индикация выполнена на семисегментных индикаторах. Управление (переключение входов, регулировка громкости, режим mute, переключение между двумя парами АС и включение/выключение внешних устройств) осуществляется с полнофункционального пульта ДУ, или энкодером на передней панели усилителя. Возможна привязка любого другого пульта (можно привязать два пульта), работающего в стандарте RC5 (подавляющее большинство бытовых пультов работают в этом стандарте).
Усилитель содержит фильтр синфазных помех и постоянной составляющей питающей сети, схему мягкого старта, схему защиты акустических систем. Полностью отсутствуют щелчки и прочие посторонние звуки при включении и выключении. Полностью отсутствует фон, даже на максимальной громкости с открытым входом.
А что , на мониторе/радиокот/лаб выходной вечный? На ЯПе чуть по-другому надо. Сколько раз транс на ногу уронил, сколько раз ёбом токнуло? Сколько килограмм(в смысле выпил) ,что пришлось украсть?
Размещено через приложение ЯПлакалъ
Тут по ссылкам ходють крайне редко)) лучше втыкивай картинки и перепиливай пост в нормальное состояние))) уверен, что будет интересно)
Размещено через приложение ЯПлакалъ
Как говорит один из моих друзей, в усилителе должен быть один регулятор, громкости, а всё остальное как задумал звукорежиссёр. Хорошая работа, сейчас в мыслях какой я хочу собрать, есть несколько вариантов, пока собираю материал, чтобы отсеять всё лишнее.
Это сообщение отредактировал Crocodile108 - 16 янв 2026 в 22:10
Как говорит один из моих друзей, в усилителе должен быть один регулятор, громкости, а всё остальное как задумал звукорежиссёр.
Вот именно. Во всех моих проектах так. Задача усилителя - усилить (и только) то, что записал микрофон. ВсЁ. Собственно, и весь остальной тракт должен только передать, то что записал микрофон.
А что , на мониторе/радиокот/лаб выходной вечный? На ЯПе чуть по-другому надо. Сколько раз транс на ногу уронил, сколько раз ёбом токнуло? Сколько килограмм(в смысле выпил) ,что пришлось украсть?
Вот узнаю коллегу ) ))))
Описание - скорее для души, а не рукоблудия ради.
Описание с авито, урезанное. Пришлось продать. Так же как и все остальное. Так получилось. А вообще я, в свое время, классные описашки писал ) Как на свои, так и на чужие проекты )

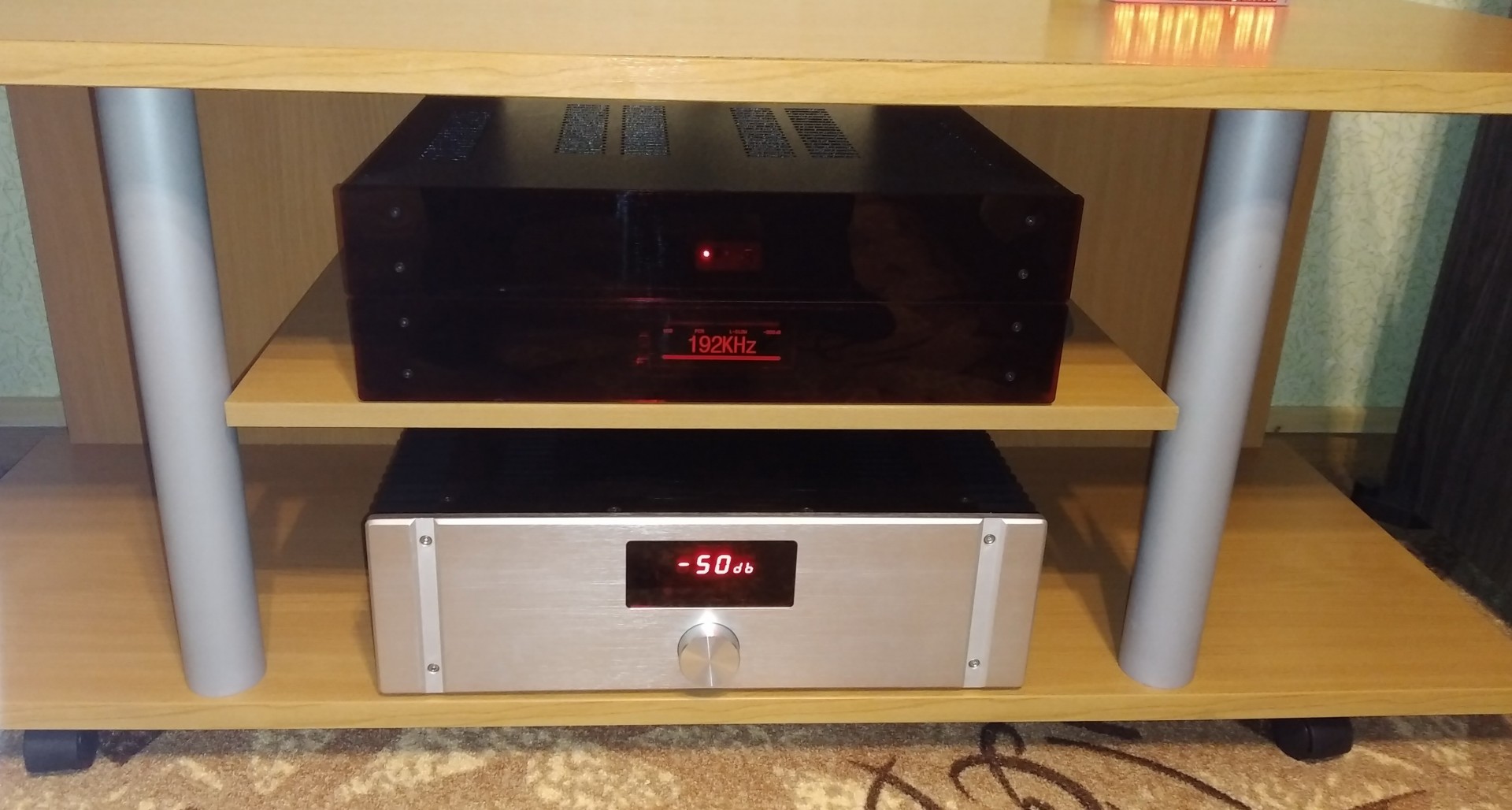

Я так понимаю, на своём постоянном месте
Был
А лампы где? Без ламп не лампово получается.
Оооо! Лампы.... Это другое... Понимать же надо )
***
С цитированием, кстати, тоже непонятки. Один цитируется. А мультицитирования нету ). Буду повышать свой уровень. Извините, что не так ) Всем Добра!
Позвольте раскритиковать. 1. Где тут двойное моно? Двойное моно это два отдельных трансформатора. Каждый канал отдельно. Один регулятор громкости на оба канала еще можно простить. 2.За тор плюс, за стяжки и отсутствие экрана минус. Но зачем столько обмоток? По три параллельно? Это поэтому запас мощности трехкратный? Конденсаторы хороши, но номиналы говорят о не очень большой мощности. Меньше 50В в плече. Мощность на выходе ватт 100-150? Хотя внешне усь выглядит на все 200. Да и стоят конденсаторы на платах усилителя. 3. Платы покупные? Хотя бы в виде набора для сборки? Ели самопал, то уважуха. Но тор на заказ вызывает сомнения (истый рукожоп сам бы намотал). 4. Три входа без предусилителя? Два выхода для АС. Оно надо? Только потери лишние. Достаточно было одного потенциометра, одного входа и одного выхода. 5. Плоские шлейфы в круглые кабель-каналы? Зачем, Лучше бы в змеиную кожу упаковал. ИМХО. 6. Индикаторы где? Не увидел. Есть только экран со значением установленной громкости. Индикатор это то, что дергается, и показывает факт. 7. Еще и ИК модуль с пультами. Зачем пульт усилителю? Пульт нужен для головного устройства. Итог. Подозрительно похоже, что до рукожопства это не дотягивает, а намекает на покупку частей и сборку конструктора.
Позволяю. 1. Трансформатор имеет четыре обмотки - по две на канал (по две силовых, по две на УН). В чем разница между двумя отдельными трансформаторами? Есть и такой проект. 2. Чем не устраивают стяжки вместо стального болта в !середине! тора. Споров конечно было много на Веге.... Но я предпочитаю стяжки. - 2 обмотки силовые на двуполярку ВК одного канала - 2 обмотки слаботочки на двуполярку УН одного канала - 2 обмотки силовые на двуполярку ВК другого канала - 2 обмотки слаботочки на двуполярку УН другогоканала Сервис - дежурка - в своем блоке.
"Конденсаторы хороши, но номиналы говорят о не очень большой мощности. Меньше 50В в плече." - не понял.
"Мощность на выходе ватт 100-150? " - по измерениям не могу, к сожалению предоставить данных. Субъективно, с акустикой Aurora 1000, загородный домик раскачивал зачётно ))
"Да и стоят конденсаторы на платах усилителя." - в чем подвох?
