Специалисты по кибернетике, помогите в одном вопросе.
⋮
Печать
Страницы: 1 2  ОТВЕТИТЬ НОВАЯ ТЕМА
Добытчик 13 ноя 2025 в 13:51
Шутник  •  На сайте 12 лет
Сообщений: 65
10
Всем доброго!

Предыстория:

Имеем самогонный аппарат, при достижении определенных значений по температуре автоматически завершает работу и встает в режим ожидания, но вода на охлаждение продолжает течь.
Очень хочется, чтобы подача воды тоже отключалась.

Для решения этого вопроса я приобрел нормально замкнутый электромагнитный клапан. Теперь можно включить аппарат по заданной программе, клапан открылся и вода пошла. Аппарат закончил работу, вода остановилась. Тут вроде всё просто. Но есть нюанс.
Воду я раньше перекрывал спустя несколько минут, дождавшись охлаждения паров в дефлегматоре, чтобы не пахло спиртами. Вроде это и не страшно, но лучше без этих посторонних запахов.

Задача:
Теперь нужно сделать так, чтобы сигнал на закрытие клапана пошел спустя три минуты после завершения работы аппарата.
Понимаю, что, подключив какой ни будь суперпупер компьютер с ИИ это можно воплотить в жизнь, но может для такой задачи бывают какие ни будь таймеры или реле с задержкой, чтобы можно было бюджетно решить этот вопрос?
Все комментарии:
schwanz 13 ноя 2025 в 13:53
Балагур  •  На сайте 12 лет
4
Кибениматика.

Размещено через приложение ЯПлакалъ
dev5ise 13 ноя 2025 в 13:55
Ярила  •  На сайте 12 лет
3
Ну что, тунеядцы-алкоголики, кто поработать хочет? Ой, кибернетики ...

Размещено через приложение ЯПлакалъ
dicty 13 ноя 2025 в 13:56
Приколист  •  На сайте 15 лет
2

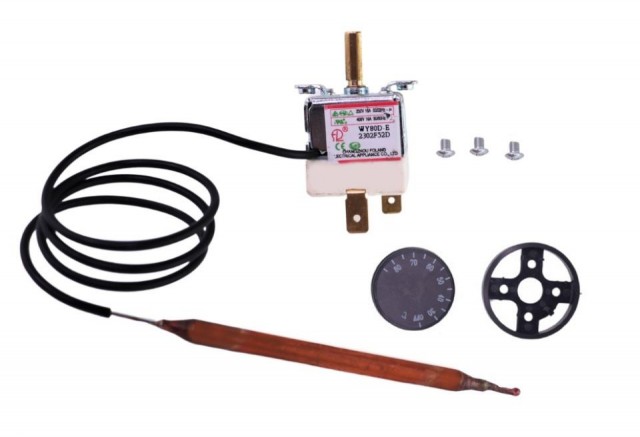

Купи термостат с контактами и бочонком на трубке, как в котле газовом. И выключай свой насос по достижении температуры. Они на 16 ампер, если правильно помню.

Специалисты по кибернетике, помогите в одном вопросе.

Размещено через приложение ЯПлакалъ
про100имя 13 ноя 2025 в 13:56
льйохая  •  На сайте 10 лет
4
Куда тут кибениматику прикручивать? Хрен знает

Специалисты по кибернетике, помогите в одном вопросе.

Размещено через приложение ЯПлакалъ
provod 13 ноя 2025 в 13:57
Приколист  •  На сайте 11 лет
9

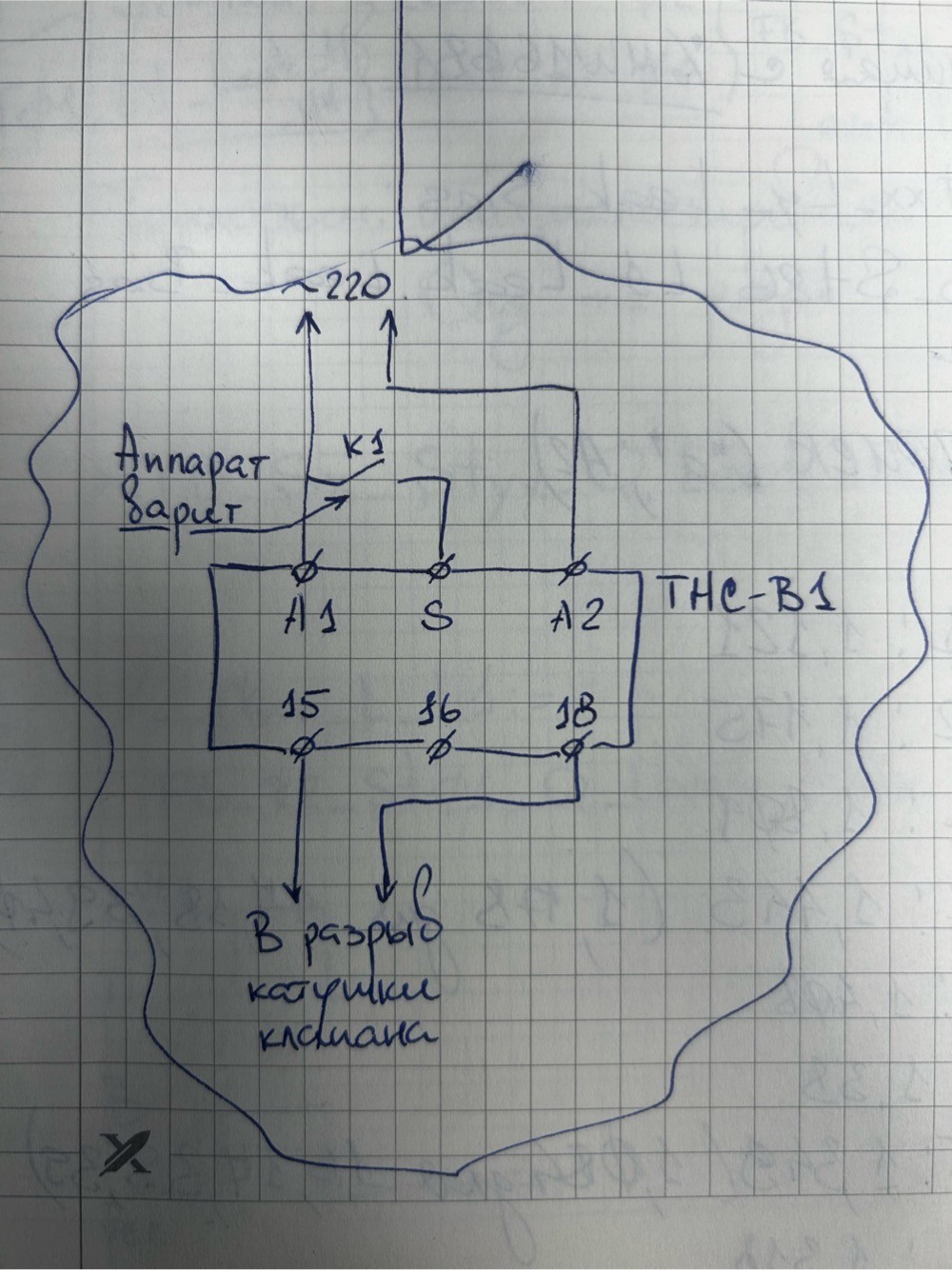

Гугли «Реле времени с задержкой на выключение».

С ходу на ум приходит THC-B1.
Ща схемку подключения накидаю…

Специалисты по кибернетике, помогите в одном вопросе.

Размещено через приложение ЯПлакалъ
Danar 13 ноя 2025 в 14:01
Шутник  •  На сайте 16 лет
5

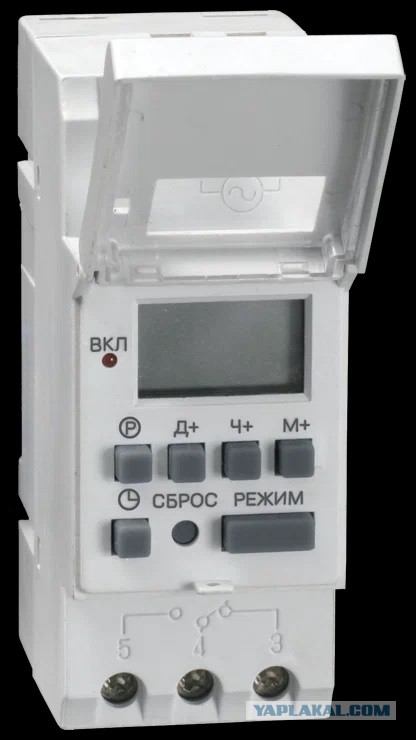

Реле времени. Есть и на 12В и на 24В и на 220В с разными уставками по времени. И подешевле есть и подороже, и цифровые и аналоговые.

Специалисты по кибернетике, помогите в одном вопросе.
Exidina 13 ноя 2025 в 14:04
Приколист  •  На сайте 8 лет
1
Ну типа реле времени BC43-33 220 VAC 4 A 1-60 например. Не устраивает? мне только как-то не очень нравится, что по отключению всей установки подается напряжение на это реле и клапан, фактически, щелкает. Ну и 220 тоже мне около воды и пара никогда не нравились. Хотя есть реле времени и слаботочные.
Добытчик автор 13 ноя 2025 в 14:05
Шутник  •  На сайте 12 лет
2
Цитата (provod @ 13.11.2025 - 13:57)
Гугли «Реле времени с задержкой на выключение».

С ходу на ум приходит THC-B1.
Ща схемку подключения накидаю…

Спасибо! beer.gif
Уже нашел)
Как раз То, что нужно!
АМАЛКЕР 13 ноя 2025 в 14:10
Шпаломётчик  •  На сайте 13 лет
2

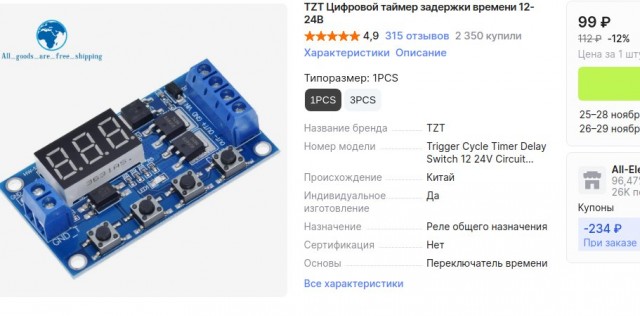

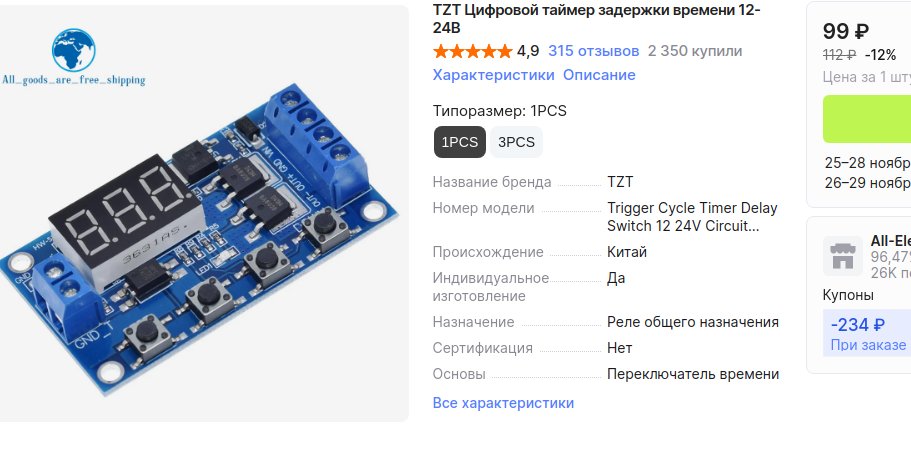

Програмируемое реле задержки с али тебя спасет. Куча настроек и куча режимов работы:

aliexpress.ru/item/1005003309300816.html?utm_campaign=607243&utm_content=1068989&utm_medium=cpa&utm_source=admitad&sku_id=12000050788756591

Специалисты по кибернетике, помогите в одном вопросе.

Это сообщение отредактировал АМАЛКЕР - 13 ноя 2025 в 14:11
aromashin1 13 ноя 2025 в 14:14
Юморист  •  На сайте 13 лет
1
Цитата (Добытчик @ 13.11.2025 - 13:51)
Задача:
Теперь нужно сделать так, чтобы сигнал на закрытие клапана пошел спустя три минуты после завершения работы аппарата.
Понимаю, что, подключив какой ни будь суперпупер компьютер с ИИ это можно воплотить в жизнь, но может для такой задачи бывают какие ни будь таймеры или реле с задержкой, чтобы можно было бюджетно решить этот вопрос?

Arduino + 20 строчек кода и два проводка.
В сети подобных скетчей должно быть много.

Цена вопроса, рублей 300

Специалисты по кибернетике, помогите в одном вопросе.

Это сообщение отредактировал aromashin1 - 13 ноя 2025 в 14:14
provod 13 ноя 2025 в 14:23
Приколист  •  На сайте 11 лет
2
Цитата (aromashin1 @ 13.11.2025 - 14:14)
Arduino + 20 строчек кода и два проводка.
В сети подобных скетчей должно быть много.

Цена вопроса, рублей 300

Ещё, как минимум, ее надо будет на «силу» развязать (что по выходу, что по входу).

Размещено через приложение ЯПлакалъ
Exidina 13 ноя 2025 в 14:33
Приколист  •  На сайте 8 лет
1
Цитата (provod @ 13.11.2025 - 18:23)
Цитата (aromashin1 @ 13.11.2025 - 14:14)
Arduino + 20 строчек кода и два проводка.
В сети подобных скетчей должно быть много.

Цена вопроса, рублей 300

Ещё, как минимум, ее надо будет на «силу» развязать (что по выходу, что по входу).

ну там зависит чем ТС будет управление делать. Вон какая-то шняга "исполнительный элемент ВМ146" управляется от 10-14 вольт, а перещелкивает 250V-10A...
Из описания "Силовой блок обеспечивает гальваническую развязку между датчиками и электроприборами и срабатывает при подаче на вход «IN» управляющего напряжения 3…12В при токе не менее 5мА, которое можно получить от головного устройства управления. Для питания силового реле потребуется напряжение 10...14 В."
KaiLexxx 13 ноя 2025 в 14:39
Шутник  •  На сайте 8 лет
1
ТС, дебе поможет очень простое реле-таймер, без всяких ардуино и прочей хрени.
Типа вот такого:
https://www.ozon.ru/product/rele-vremeni-22...PfL9P89XfQRmQDE
Stinky33 13 ноя 2025 в 14:43
Юморист  •  На сайте 10 лет
0
С тебя 0,5, коллега)) УПС, я не самая быстрая рука к востоку от мисиписи

Специалисты по кибернетике, помогите в одном вопросе.

Это сообщение отредактировал Stinky33 - 13 ноя 2025 в 14:44
Goblin21 13 ноя 2025 в 14:50
Хохмач  •  На сайте 4 года
1
Я бы свою жизнь самопальной автоматике бы не доверил.
Да и вообще, оставлять самогонный аппарат без присмотра - напрашиваться на попадание в городские новости.
RAA79 13 ноя 2025 в 15:00
Шутник  •  На сайте 9 лет
4
ТС, видимо, любитель дегустировать продукт на каждом этапе, поэтому до конца процесса не "доживает")))
Золотое правило самогонщика - когда гонишь - не пей!

Размещено через приложение ЯПлакалъ
zipgad 13 ноя 2025 в 15:16
Ярила  •  На сайте 10 лет
0
Цитата (Goblin21 @ 13.11.2025 - 14:50)
Я бы свою жизнь самопальной автоматике бы не доверил.
Да и вообще, оставлять самогонный аппарат без присмотра - напрашиваться на попадание в городские новости.

Ну самое главное высказал своё глупое мнение. Держи шпалу.
Nyenskans 13 ноя 2025 в 16:06
Весельчак  •  На сайте 3 года
1

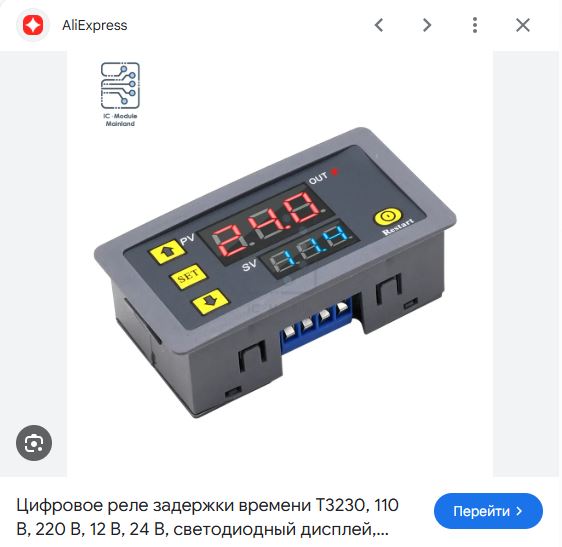

https://www.ozon.ru/product/modul-rele-zade...2-v-1761730178/


Или

Подключить термореле или контроллер (например, STC-1000), который по падению температуры ниже порога запустит 3-минутный таймер на отключение воды.

Это сообщение отредактировал Nyenskans - 13 ноя 2025 в 16:08
ПерфораторЛо 13 ноя 2025 в 16:09
Юморист  •  На сайте 2 года
2
Поставь дневального
Уфимский 13 ноя 2025 в 19:01
Ярила  •  На сайте 15 лет
1
Коллега, немного в сторону от твоего вопроса отойду.

В качестве холодильника я применил радиатор кондиционера от Дэу Нексии - купил на разборе за 1000 рублей. Расчётная мощность теплоотвода такого радиатора составляет около 7 киловатт (зависит от температуры воздуха). В качестве охладителя применяю воздух, который подаётся шестью осевыми вентиляторами для систем вытяжки в квартирах.

В общем, для дистиллята такая система себя зарекомендовала отлично. Почему так сделал? А я в частном доме живу и вода из скважины. Ну его нафиг свой водяной насос насиловать...
Добытчик автор 13 ноя 2025 в 21:02
Шутник  •  На сайте 12 лет
0
Цитата (Уфимский @ 13.11.2025 - 19:01)
Коллега, немного в сторону от твоего вопроса отойду.

В качестве холодильника я применил радиатор кондиционера от Дэу Нексии - купил на разборе за 1000 рублей. Расчётная мощность теплоотвода такого радиатора составляет около 7 киловатт (зависит от температуры воздуха). В качестве охладителя применяю воздух, который подаётся шестью осевыми вентиляторами для систем вытяжки в квартирах.

В общем, для дистиллята такая система себя зарекомендовала отлично. Почему так сделал? А я в частном доме живу и вода из скважины. Ну его нафиг свой водяной насос насиловать...

Так то хорошая тема.
Возможно попозже тоже к этому приду.

Задумываюсь подключить тепловентилятор Волкано на 50 кВт, гонять воду по кругу и тепло с него снимать в дом, а не сливать его в канашку, как сейчас

У меня аппарат 9 кВт на разноне и 4,5 кВт рабочий режим. По этому 50 кВт охлаждения справится легко. Но тут опять нюанс. Зимой это хорошо. Тепло идет в дом. Но летом, мне это тепло дома не нужно. По этому рука пока не поднимается это мутить.
Добытчик автор 13 ноя 2025 в 21:10
Шутник  •  На сайте 12 лет
2
Цитата (provod @ 13.11.2025 - 13:57)
Гугли «Реле времени с задержкой на выключение».

С ходу на ум приходит THC-B1.
Ща схемку подключения накидаю…

Ещё раз спасибо!
Заказал THC-B1. Для меня идеальный вариант)

Ещё сегодня вмонтировал в водопровод реле давления РД-2Р. Оно будет выключать аппарат, при внезапном отключении воды.

Была разок такая неприятная ситуация, когда нагрев идет, а вода резко закончилась.
Evomosk 13 ноя 2025 в 21:26
Ярила  •  На сайте 8 лет
1
Цитата (Добытчик @ 13.11.2025 - 15:51)
Задача:
Теперь нужно сделать так, чтобы сигнал на закрытие клапана пошел спустя три минуты после завершения работы аппарата.
Понимаю, что, подключив какой ни будь суперпупер компьютер с ИИ это можно воплотить в жизнь, но может для такой задачи бывают какие ни будь таймеры или реле с задержкой, чтобы можно было бюджетно решить этот вопрос?

2 транзистора, 1 реле, 1 источник питания, с десяток резисторов и конденсаторов... и терморезистор...
2 транзистора можно заменить микросхемой операционного усилителя или легендарной NE555...
yapmak 14 ноя 2025 в 16:16
Весельчак  •  На сайте 10 лет
1
а можно голову не ломать и готовую автоматику купить полного цикла, которая всё сделает сама... и воду перекроет и тены выключит и головы\хвосты тело разольет по разным тарам...

Это сообщение отредактировал yapmak - 14 ноя 2025 в 16:16
