Вопрос знатокам и экспертам ЯПа по схемотехнике.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

diementeff 7 окт 2025 в 08:44

Соавтор Ржевского • На сайте 6 лет

Сообщений: 164

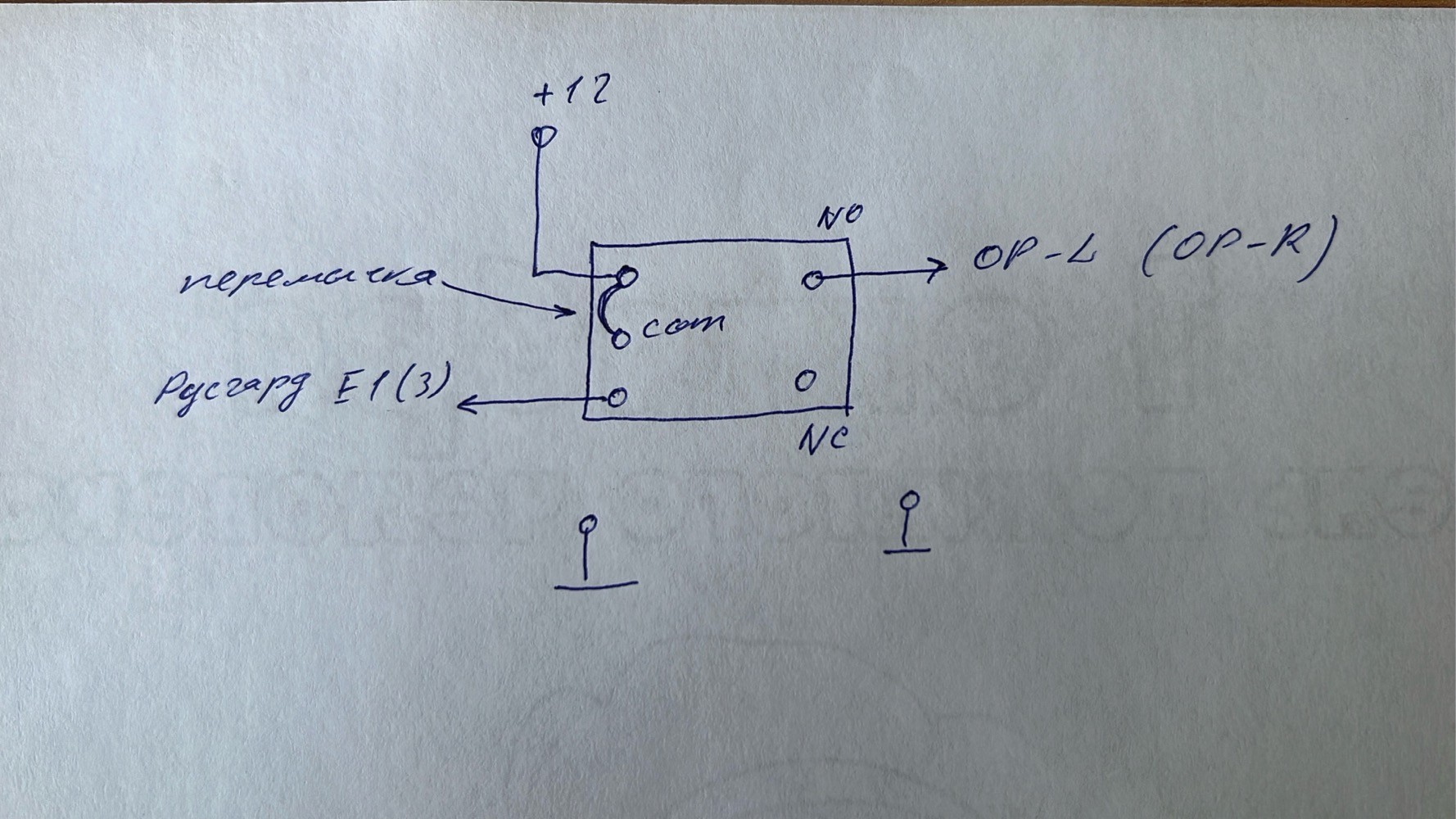

Всем привет. Мучаюсь со скрещиванием двух железяк - контроллер СКУД и турникет. Не спрашивайте почему такой набор - что дали, с тем и живу. Вводные - контроллер СКУД по сухим контактам управляет внешними устройствами. Турникет срабатывает при подаче +12 продолжительностью от1 до 5 секунд (настраивается) на вход управления. Есть реле W14T-1CST-DC12V - обычная релюха на 12 вольт с перекидными контактами. Вроде как должна получиться вот такая схема, но я чота очкую через сухие контакты пропускать 12 вольт. Контакты E1(3) -это сухой выход контроллера СКУД, OP(L) - это вход турникета. Тему перенесите куда надо.

Вопрос знатокам и экспертам ЯПа по схемотехнике.

Размещено через приложение ЯПлакалъ

Все комментарии:

Proff251082 7 окт 2025 в 08:47

Ярила • На сайте 8 лет

А ток какой? Автомобильные релюхи годами живут на больших токах. Чего тут страшного?

Размещено через приложение ЯПлакалъ

antifog 7 окт 2025 в 08:47

Юморист • На сайте 5 лет

неочкуй, я сто раз так делал... не ибанет.

~~Причиняющий~~ 7 окт 2025 в 08:48

МИЗАНТРОП • На сайте 1 год

А вчём проблема? Боищся контролёр пожечь? Схема норм, рабочая.

Это сообщение отредактировал Причиняющий - 7 окт 2025 в 08:49

DrFUNT 7 окт 2025 в 08:49

Balanced • На сайте 12 лет

Проще задать вопрос на специализированном ресурсе, здесь люди деградируют, не мешай

Artemuu 7 окт 2025 в 08:49

рожденный в СССР • На сайте 13 лет

У RusGuard на сайте есть подключение всех их контроллеров , в том числе и подключение турникетов.

Размещено через приложение ЯПлакалъ

ДИХЛОРЭТАН 7 окт 2025 в 08:49

Ярила • На сайте 9 лет

-1

нахуя перемычка? наберут далбаебов по обьявлению, релюху с тремя контактами припаять не может

Луч 7 окт 2025 в 08:49

Приколист • На сайте 13 лет

Цитата

А вчём проблема? Боищся контролёр пожечь? Схема норм, рабочая.

Контроллер по сухим контактам же, т.е. мелкие реле контроллера управляют реле помощнее. Не попалит.

Размещено через приложение ЯПлакалъ

~~Причиняющий~~ 7 окт 2025 в 08:50

МИЗАНТРОП • На сайте 1 год

Цитата (Proff251082 @ 7.10.2025 - 08:47)

А ток какой? Автомобильные релюхи годами живут на больших токах. Чего тут страшного?

Токи небольшие максимум "щелкунчик" у турникета

guseniza 7 окт 2025 в 08:50

Ярила • На сайте 15 лет

Цитата (Proff251082 @ 7.10.2025 - 12:47)

А ток какой? Автомобильные релюхи годами живут на больших токах. Чего тут страшного?

Нет там тока почти никакого. Это управляющий сигнал!

P.S. На турникете разве нет импульсного режима, а в контроллере потенциального? И контроллер что выдает на управление? Там ~~возможно~~ скорее всего реле абсолютно лишнее.

Это сообщение отредактировал guseniza - 7 окт 2025 в 08:53

Proff251082 7 окт 2025 в 08:50

Ярила • На сайте 8 лет

Цитата (Причиняющий @ 07.10.2025 - 08:50)

Токи небольшие максимум "щелкунчик" у турникета

Ну так тем более нефиг очковать

Размещено через приложение ЯПлакалъ

АМАЛКЕР 7 окт 2025 в 08:51

Шпаломётчик • На сайте 13 лет

Зачем там вообще лишнее реле?
Реле в самом контроллере предостаточно.

Что висит на входе турникета? наверняка оптрон?

Ради эксперимента подай на свой турникет 12 вольт и измерь ток сигнала. Сразу всё будет ясно.

Это сообщение отредактировал АМАЛКЕР - 7 окт 2025 в 08:52

andr310 7 окт 2025 в 08:51

Приколист • На сайте 11 лет

Можно поставить диод к выходу Скуд

diementeff автор 7 окт 2025 в 08:53

Соавтор Ржевского • На сайте 6 лет

Цитата (Artemuu @ 7.10.2025 - 08:49)

У RusGuard на сайте есть подключение всех их контроллеров , в том числе и подключение турникетов.

мануал я ужо скачал. Там Перко, Возрождение, Ростов Дон - у них управление так же по сухим контактам, а не +12

krusenshtern 7 окт 2025 в 08:54

Юморист • На сайте 4 года

Цитата (antifog @ 07.10.2025 - 08:47)

неочкуй, я сто раз так делал... не ибанет.

Размещено через приложение ЯПлакалъ

serg2773 7 окт 2025 в 08:54

Ярила • На сайте 11 лет

Твердотелочку поставь. И вход турникета через килоом к земле притянуть нет? От обычного реле дребезга много, как турникет к этому отнесётся не понятно. Макет сделай, пощелкай реле.

Alex49 7 окт 2025 в 08:54

Ярила • На сайте 13 лет

Галошики резиновые обувай и не очкуй.

Размещено через приложение ЯПлакалъ

guseniza 7 окт 2025 в 08:55

Ярила • На сайте 15 лет

Цитата (diementeff @ 7.10.2025 - 12:53)

Цитата (Artemuu @ 7.10.2025 - 08:49)

У RusGuard на сайте есть подключение всех их контроллеров , в том числе и подключение турникетов.

мануал я ужо скачал. Там Перко, Возрождение, Ростов Дон - у них управление так же по сухим контактам, а не +12

Управление сухими контактами либо путем замыкания на землю - либо на питание. Если после чтения мануала такие вопросы, то лучше сам не берись! Турникеты нынче дорогие!

guseniza 7 окт 2025 в 08:56

Ярила • На сайте 15 лет

У Перко и Ростов-Дон есть переключатель режима управления.

mnr1 7 окт 2025 в 08:57

Весельчак • На сайте 13 лет

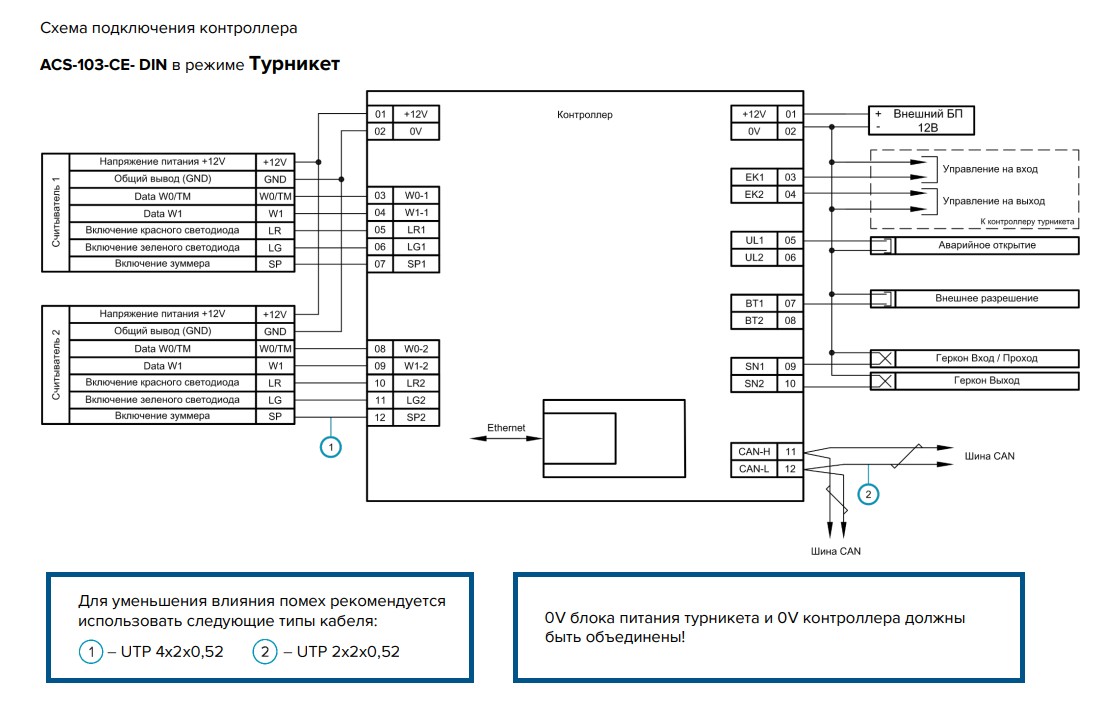

скачай паспорт контроллера. Там схема типа такой:

sochirand 7 окт 2025 в 08:57

Ярила • На сайте 13 лет

Почему очкуешь? Что может произойти? Узнай ток запитки турникета, да после реле предохранитель плавкий поставь на этот ток. А управляющему входу реле много не надо для срабатывания. Нечему там гореть.

Максимум - предохранитель сгорит, если что-то не так пойдёт.

captain1977 7 окт 2025 в 08:58

Оппозитчик • На сайте 9 лет

Как реализован сухой контакт в скуд? Входная цепь турникета? Отсюда и пляшем.
И да, скорее всего, соглашусь с предыдущим оратором - реле вряд ли нужно

Размещено через приложение ЯПлакалъ

diementeff автор 7 окт 2025 в 08:58

Соавтор Ржевского • На сайте 6 лет

Цитата (guseniza @ 7.10.2025 - 08:55)

Цитата (diementeff @ 7.10.2025 - 12:53)

Цитата (Artemuu @ 7.10.2025 - 08:49)

У RusGuard на сайте есть подключение всех их контроллеров , в том числе и подключение турникетов.

мануал я ужо скачал. Там Перко, Возрождение, Ростов Дон - у них управление так же по сухим контактам, а не +12

На землю замыкание идет - это я проверил. Поэтому и нарисовал такую схему.

бnova 7 окт 2025 в 08:59

Ярила • На сайте 9 лет

Цитата (DrFUNT @ 07.10.2025 - 08:49)

Проще задать вопрос на специализированном ресурсе, здесь люди деградируют, не мешай

Ты чё, в наших экспертов не веришь?

Размещено через приложение ЯПлакалъ

Vladnov 7 окт 2025 в 08:59

Ярила • На сайте 11 лет

Цитата (Alex49 @ 07.10.2025 - 08:54)

Галошики резиновые обувай и не очкуй.

Только нужны специальные 12-вольтовые. Раньше на заводах их КИПовцам только выдавали.

Размещено через приложение ЯПлакалъ
