Всем привет. Сегодня ко мне в руки попал небольшой фрагмент кабеля связи ЗКП 1х4х1,2 и мы с вами познакомимся с его конструкцией.

Разбираемся в конструкции кабеля связи ЗКП 1х4х1,2
Тэги: #связь, #связисты, #кабель, #телеком, #кабель связи, #зкп, #кабель зка

[^]
prymandarin
21.03.2025 - 13:50
Статус: Offline


Шутник

Регистрация: 21.12.24
Сообщений: 61

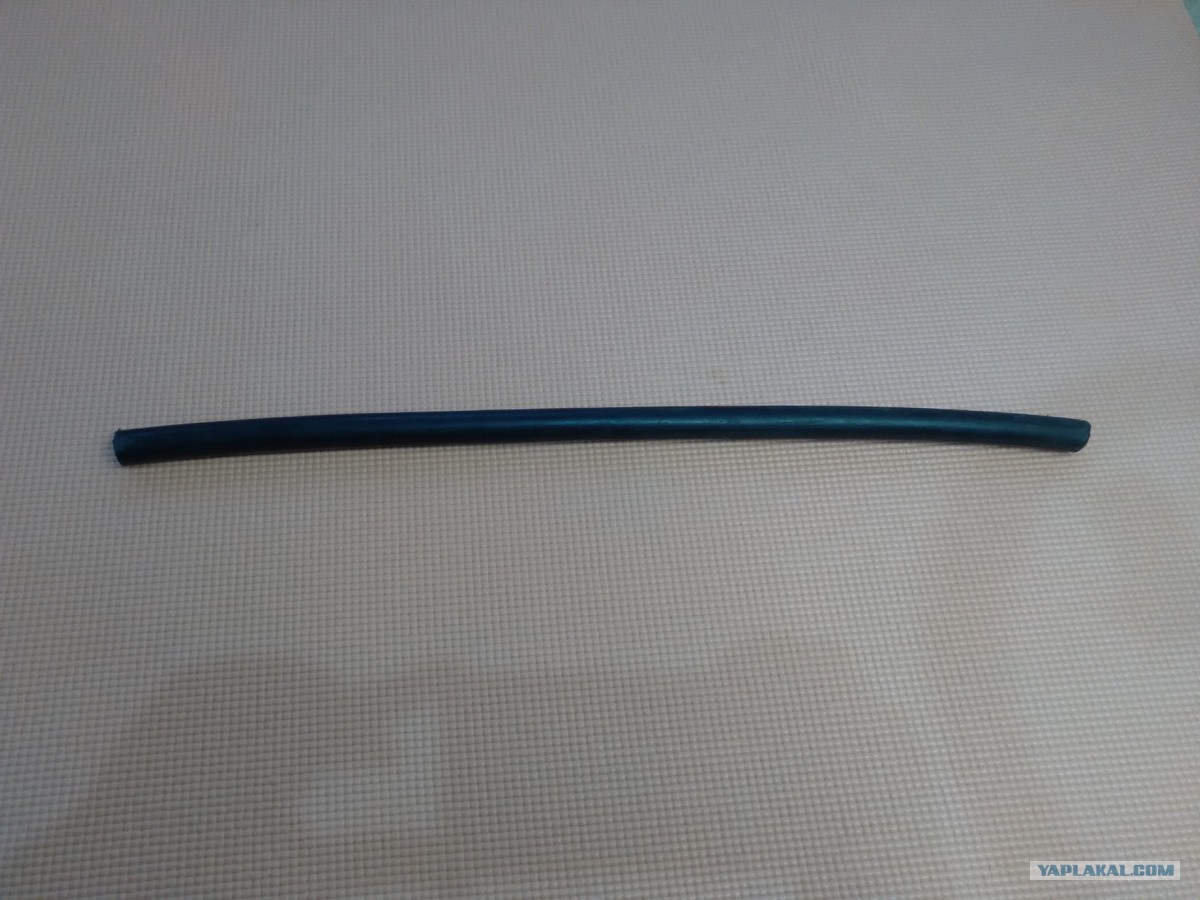

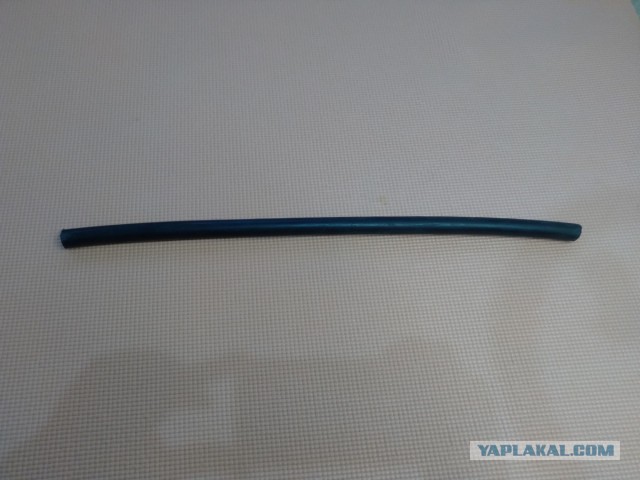

Кабель ЗКП 1х4х1,2 ранее применялся в различных аналоговых системах передачи, в настоящее время его можно встретить в работе на цифровых системах передачи. Он может использоваться в системах с наличием дистанционного питания.

Маркировка данного кабеля расшифровывается следующим образом:

З - зоновый;
К- кабель;
П - внешняя оболочка из светостабилизированного полиэтилена;
1х4 - содержит в своей конструкции одну четверку жил, со звездной скруткой;
1,2 - диаметр медной токопроводящей жилы.

Разбираемся в конструкции кабеля связи ЗКП 1х4х1,2

[^]
prymandarin
21.03.2025 - 13:50
Статус: Offline


Шутник

Регистрация: 21.12.24
Сообщений: 61

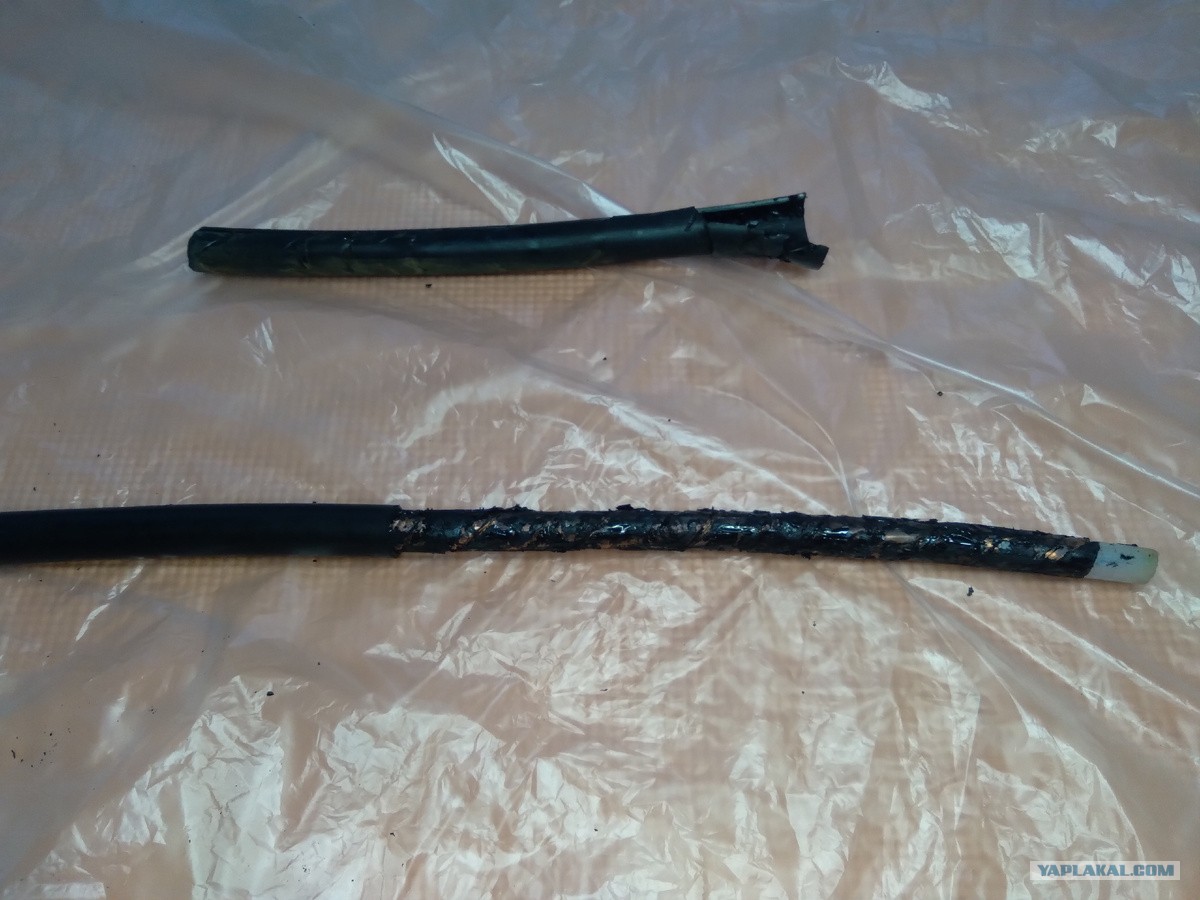

В качестве первого наружного слоя в кабеле ЗКП 1х4х1,2 идет оболочка, выполненная из светостабилизированного полиэтилена. Основное назначение данной оболочки - предотвращение попадания влаги в сердечник кабеля, защита сердечника кабеля от ультрафиолета, защита сердечника кабеля от небольших механических повреждений.Под данной оболочкой расположен защитный слой из битумного состава.

Разбираемся в конструкции кабеля связи ЗКП 1х4х1,2

[^]
prymandarin
21.03.2025 - 13:50
Статус: Offline


Шутник

Регистрация: 21.12.24
Сообщений: 61

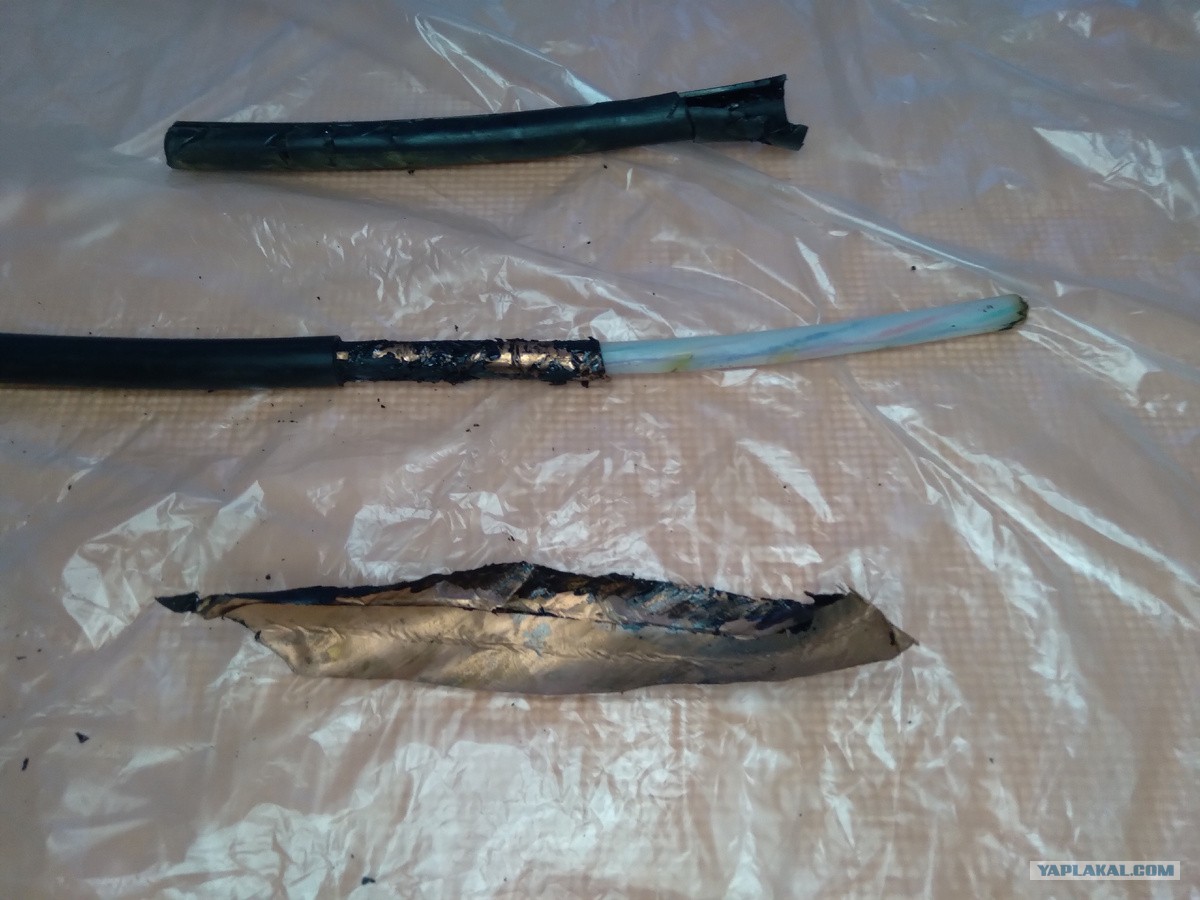

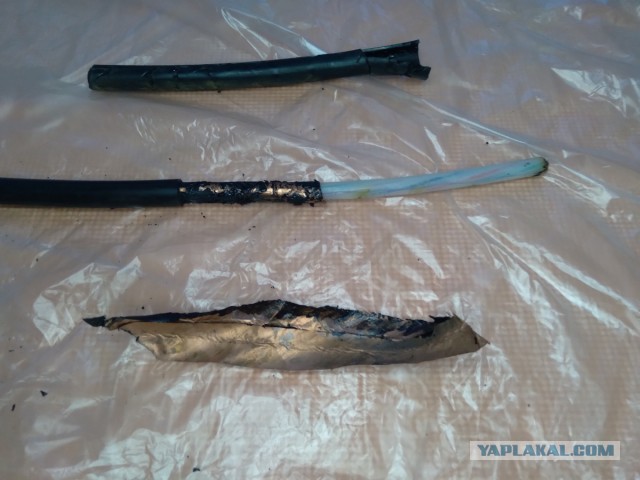

Следующим в конструкции данного кабеля связи идет экран. Данный экран может быть выполнен из алюминиевой или медной фольги. В данном случае он выполнен из медной фольги. Основное назначение данного экрана - защита сердечника кабеля связи от электромагнитных наводок и помех.

Под данным экраном расположен сердечник, в поясной изоляции. Данная поясная изоляция состоит из двух слоев. Первый слой - заполнение из композиции полиэтилена или бутилкаучука. Основное назначение данного слоя: дополнительная изоляция между медными жилами и экраном, а также заполнение свободного места в сердечнике кабеля.

Разбираемся в конструкции кабеля связи ЗКП 1х4х1,2

[^]
prymandarin
21.03.2025 - 13:51
Статус: Offline


Шутник

Регистрация: 21.12.24
Сообщений: 61

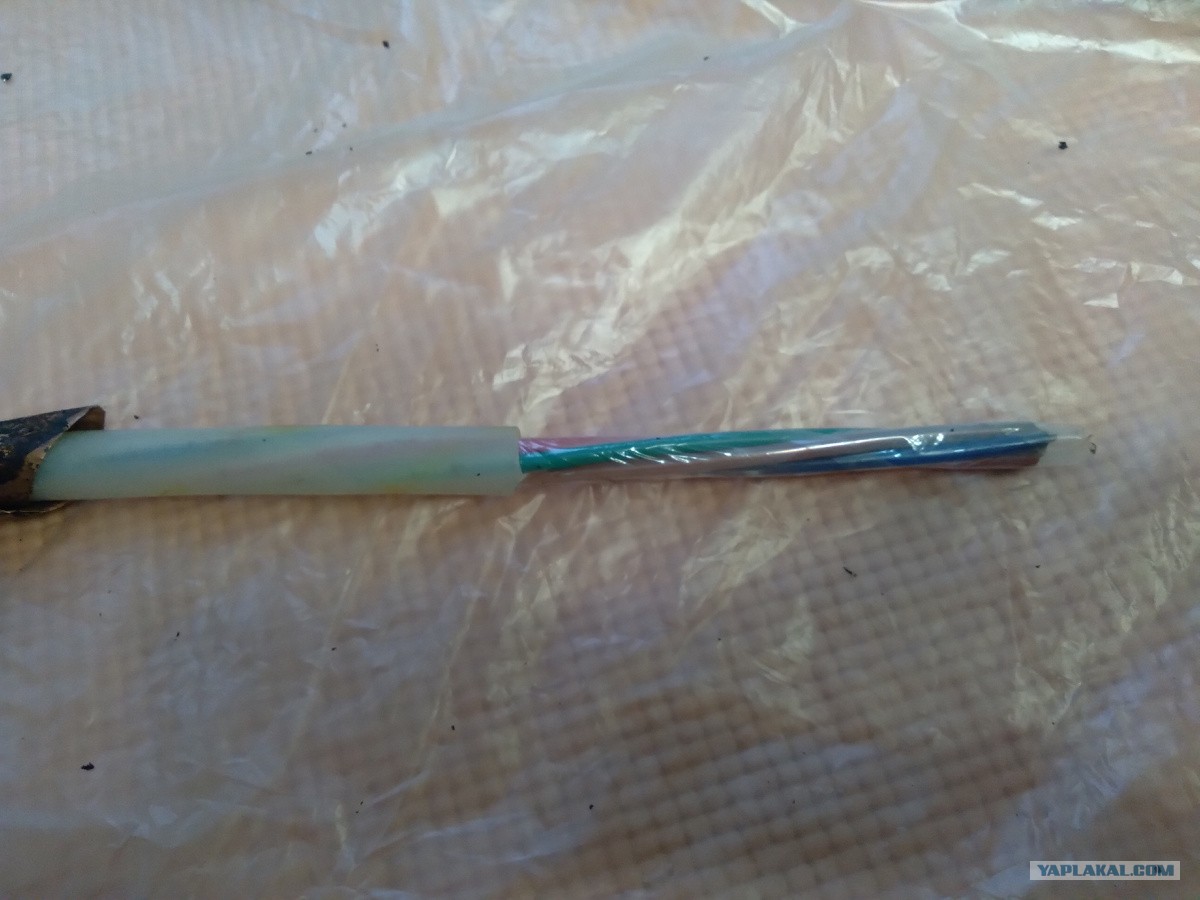

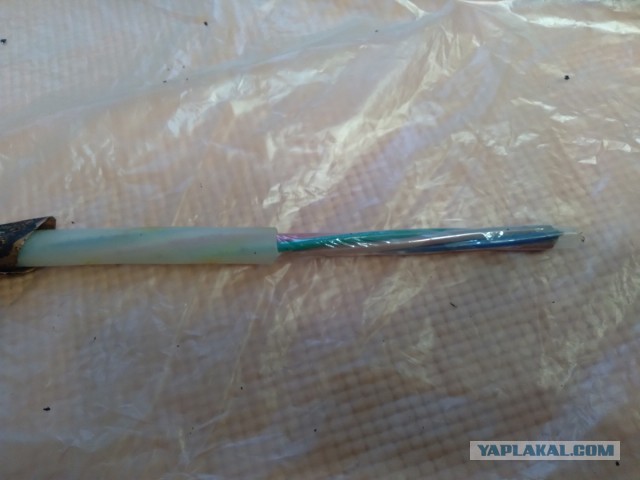

Вторым слоем поясной изоляции выступает полиэтилентерефталатные ленты, которые обвиты вокруг сердечника кабеля. Основное назначение данного слоя: дополнительная изоляция между медными жилами и экраном, а также предотвращение проникновения заполнения в сердечник кабеля.

Разбираемся в конструкции кабеля связи ЗКП 1х4х1,2

[^]
prymandarin
21.03.2025 - 13:51
Статус: Offline


Шутник

Регистрация: 21.12.24
Сообщений: 61

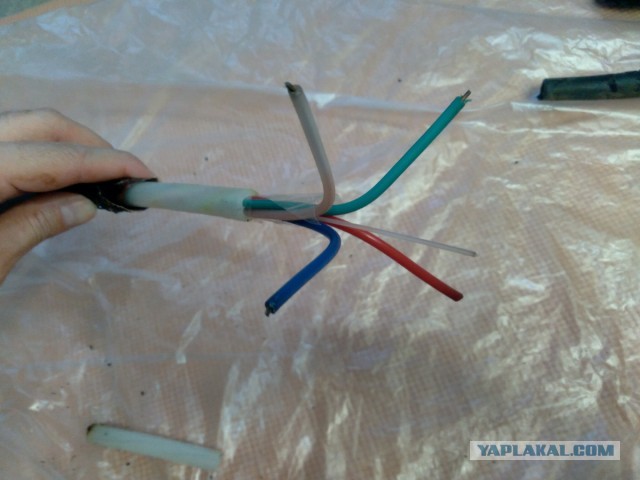

Сердечник кабеля ЗКП 1х4х1,2 состоит из одной звездной четверки, свитой вокруг корделя. Четверка состоит из четырех медных жил диаметром 1,2мм в изоляции из полиэтилена. Рабочая пара в данном кабеле состоит из жил, расположенных по диагонали.

Вот такой вот интересный кабель у нас сегодня был на обзоре! Надеюсь, вам было интересно познакомиться с конструкцией кабеля ЗКП 1х4х1,2. Всем пока!
