Их два. Смотрю по схеме,все верно и понятно. Блин я ы выходные не отдохну. Заказчик приедет и я скажу,что обосрался .
Что-то рано себя хоронишь. Сними напряжение и проверь звонилкой переключатели от L к 1 и 2. Если всё нормально ищи битый провод. Думаю сам разберёшься.
Если возникает такой вопрос, то монтаж электрики и в частности выключателей это не твоё. Найми профессионала.
Обязательно кто-нибудь подобное напишет. По вашей логике, человек не должен что-то изучать, познавать, ошибаться и как-то развивать свои навыки. Не умею - зову профессионала. И амба. Нахер учиться?
Приветствую всех! Вопросик к яповчанам,тут же почти все электрики? Как он должен работать? Допустим пошёл я на второй этаж. Включил,зашел выключил. А следом идет другой человек,он может тоже его включить,подняться и выключить? Я вчера смонтировал,но он работает только туда сюда. Я внизу включаю,вверху выключаю. Вверху включаю,внизу выключаю.
Проще tuya-вское реле в щиток и 2 радиовыключателя , по деньгам наверно даже дешевле чем проводку и выключатели проходные городить.
Не будет оно на двухклавишном работать. У него в одном из положений размыкаются обе цепи. Для этих целей есть специальные проходные выключатели - у них в каждом состоянии одна цепь всегда замкнута, а вторая разомкнута.
Это в каком положении размыкаются обе цепи?
Если обе клавиши на двухклавишном выключателе будут в положении выключено, дальше него ничего не пойдёт Это же просто по сути два обычных выключателя в одном корпусе.
Я когда собирал,как раз гуглил и проводку раскинул согласно схеме. Но получилось вот так. Несколько раз перепроверил.
Ладно, попробую последний раз подсказать, хотя здесь уже и про тролля писали. 1. Переключатель внизу отсоединяешь и замыкаешь все три повода вместе. 2. Переключатель вверху должен перестать выключать лампу. Если не так,то переключатель подключен неправильно, надо подключить так чтоб перестал выключать. В случае если не удаётся найти подключение при котором лампа не гаснет, то в линии есть обрыв. Заметить как должен быть подключен, отключить переключатель вверху и замкнуть все провода. 3. Внизу разомкнуть провода, подключить переключатель. При правильном подключении лампа не будет гаснуть при переключении. 4. Вверху подключить переключатель в правильное положение определённое ранее. 5. Радоваться завершению.
Я когда собирал,как раз гуглил и проводку раскинул согласно схеме. Но получилось вот так. Несколько раз перепроверил.
Ладно, попробую последний раз подсказать, хотя здесь уже и про тролля писали. 1. Переключатель внизу отсоединяешь и замыкаешь все три повода вместе. 2. Переключатель вверху должен перестать выключать лампу. Если не так,то переключатель подключен неправильно, надо подключить так чтоб перестал выключать. В случае если не удаётся найти подключение при котором лампа не гаснет, то в линии есть обрыв. Заметить как должен быть подключен, отключить переключатель вверху и замкнуть все провода. 3. Внизу разомкнуть провода, подключить переключатель. При правильном подключении лампа не будет гаснуть при переключении. 4. Вверху подключить переключатель в правильное положение определённое ранее. 5. Радоваться завершению.
Во бляха! Спасибо за совет,от души прямо! Ибо редко тут советуют,обычно глумятся.
Это сообщение отредактировал duches - 17 мая 2026 в 16:16
Есть такая штука как "Импульсное реле" у меня такое от IEK прям в щите стоит. Стоит чуть дороже бутылки водки.

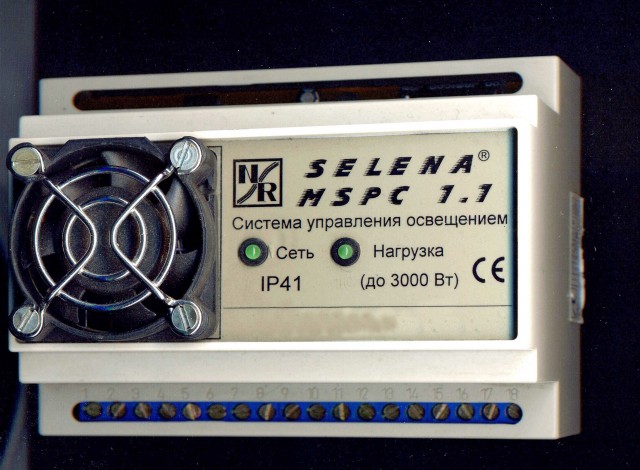

А ведь всего 21 год назад ничего подобного не было в продаже ))) На фото (даже не фото, а сканирование на CCD сканере) - эксклюзивнейший на тот момент девайс, сделанный мной в десятке экземпляров - импульсное реле на твердотельнике (читай, симисторе) Был разработан по причине долбоебов-электриков, когда меня призвали в пятиэтажный коттедж с финишной отделкой, и замурованными тремя жилами вдоль каждой лестницы, причем три жилы - это и на управление, и на сами светильники. Правда, через год на рынке появились готовые импульсные реле, и эта штука ушла в историю )
Это сообщение отредактировал captain1977 - 17 мая 2026 в 17:02
Если после установки по схеме двух переключателей они не работают как проходной выключатель, то или подключили неправильно, или вместо ПЕРЕКЛЮЧАТЕЛЕЙ были установлены ВЫКЛЮЧАТЕЛИ, т.е. нифига не по схеме собрано, это разные устройства, хот и похожие на вид.
Двухпозиционный выключатель(он же включатель), соединяет/разъединяет одну электрическую цепи, и, в одном полжении делает ВКЛ, обозначу как (1), а в другом ВЫКЛ - (0), и никак иначе. Если включатели стоят вместо переключателей, свет будет гореть только когда оба включателя в положении ВКЛ - (1)+(1). Если один из них, или оба сделать ВЫКЛ - (0)+(0) (1)+(0) (0)+(1), свет гореть не будет.
прохожий который бродит туда-сюда и тыкает на включатели получит такие возможные ситуации. 1. Был свет погашен (0)+(0) стало (1)+(0) - свет не загорелся 2. Был свет погашен (0)+(0) стало (0)+(1) - свет не загорелся 3. Был свет погашен (0)+(1) стало (0)+(0) - свет не загорелся 4. Был свет погашен (1)+(0) стало (0)+(0) - свет не загорелся 5. Был свет погашен (0)+(1) стало (1)+(1) - свет загорелся 6. Был свет погашен (1)+(0) стало (1)+(1) - свет загорелся 7. Был свет включён (1)+(1) стало (0)+(1) - свет погас 8. Был свет включён (1)+(1) стало (1)+(0) - свет погас
это не проходной выключатель, хотя иногда и похоже, Из 8 исходов, 4 - "ух ты, работает", 4 - "нифига не работает"
Двухпозиционный переключатель, может работать с двумя цепями, ,в одном положении делает ВКЛ(1), а в другом ВКЛ(2), дальше буду писать без ВКЛ. При правильно собранной схеме два переключателя работают как проходной выключатель. Чтобы ламочка горела нужно, чтобы цепь (1) или цепь (2) была замкнута одновременно на обоих переключателях. а это (1)+(1) или (2)+(2), и, соответственно гореть не будет, если будет (1)+(2) или (2)+(1).
Тыканье кнопок имеет другие исходы: Был свет погашен (1)+(2), стало (1)+(1) или (2)+(2) - свет включился Был свет погашен (2)+(1), стало (1)+(1) или (2)+(2) - свет включился Свет был включён (1)+(1), стало (1)+(2) или (2)+(1) - свет выключился Свет был включён (2)+(2), стало (1)+(2) или (2)+(1) - свет выключился
Тут тоже несколько исходных состояний, но выключенный свет будет включаться любым из двух переключателей, а включённый выключаться.
Я не профессиональный электрик, но есть незавершенная вышка по электроснабжению. Дома проходной выключатель ставил, чтобы можно было включить/ выключить свет в прихожей и от входной двери и от кухни.
Это сообщение отредактировал al9x - 19 мая 2026 в 11:38
Всем спасибо за советы,особенно восьминогу. Как он и подсказал верно. Я в одном из переключателей жилу не до конца в клемму вставил и затянул. Все работает корректно.
