В радиотрансляционной сети (сети проводного радиовещания) напряжение распределяется по разным каскадам в зависимости от типа сети и нагрузки.
Некоторые варианты распределения: Однозвенные сети — сигналы поступают с выхода усилителя станции на вход абонентских громкоговорителей по абонентским линиям. Номинальное напряжение в таких линиях — 30 В. Двухзвенные сети — энергия сигналов вещания передаётся с помощью повышенного напряжения (обычно 240 В) по распределительным фидерным линиям. В местах расположения абонентов устанавливаются понижающие абонентские трансформаторы, которые снижают напряжение до 30 В. Трёхзвенные сети — территория, обслуживаемая сетью, разбивается на зоны, в каждой из которых строят автономные двухзвенные сети. Питание этих сетей осуществляется по высоковольтным (обычно 960 В) магистральным фидерным линиям через понижающие трансформаторные подстанции.
Принцип работы Абонентские громкоговорители включаются в оба провода абонентской линии, которая получает питание от усилителя радиотрансляционного узла. Громкоговорители будут работать только если цепь для электрического тока звуковых частот замкнута. Если один провод абонентского ввода оборвётся, то громкоговоритель перестанет работать.
Для радиофикации удалённых от радиоузла объектов или раздачи на несколько групп абонентских линий существуют фидерные линии, которые отличаются напряжением 120 В. Они присоединяются к выходу 120 В усилительной аппаратуры радиоузла, а в месте их подключения к абонентским линиям устанавливается понижающий трансформатор, который понижает напряжение с 120 В до необходимых 30
Нормы В правильно рассчитанной абонентской линии, имеющей в начале напряжение 30 В, напряжение в конце должно быть не меньше 19 В. Чтобы не превысить нормальное затухание напряжения в линии, в неё можно включать лишь определённое количество абонентских громкоговорителей. При включении в сеть абонентских громкоговорителей различных типов норма снижается в два раза.
Это сообщение отредактировал MukhinAnton - 3 фев 2026 в 16:54
Магистральный радиофидер для стстемы проводного радио. Был или есть на всех домах советской постройки. В нем 240 в переменки, ебашит здраво. Над каждым под, ездом стоит трансформатор, который понижает до 30в и дальше расходится по квартирам.
Размещено через приложение ЯПлакалъ
Магистральный радиофидер для стстемы проводного радио. Был или есть на всех домах советской постройки. В нем 240 в переменки, ебашит здраво. Над каждым под, ездом стоит трансформатор, который понижает до 30в и дальше расходится по квартирам.

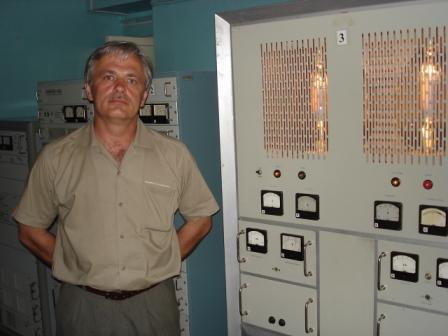

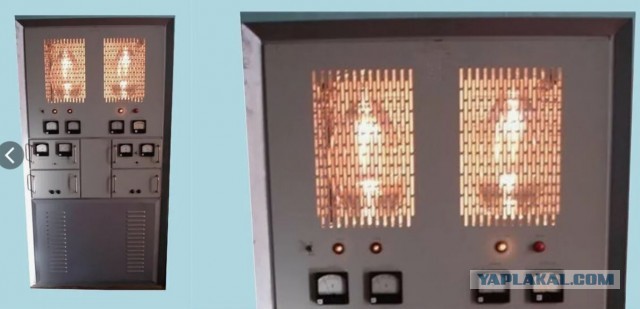

Суешь в розетку радиоточки 220В, на этом трансформаторе сгорает предохранитель (если есть), или вторичная обмотка. После этого выход усилка Кумир в радиоточку, и весь дом слушает твои записи))
Размещено через приложение ЯПлакалъ
