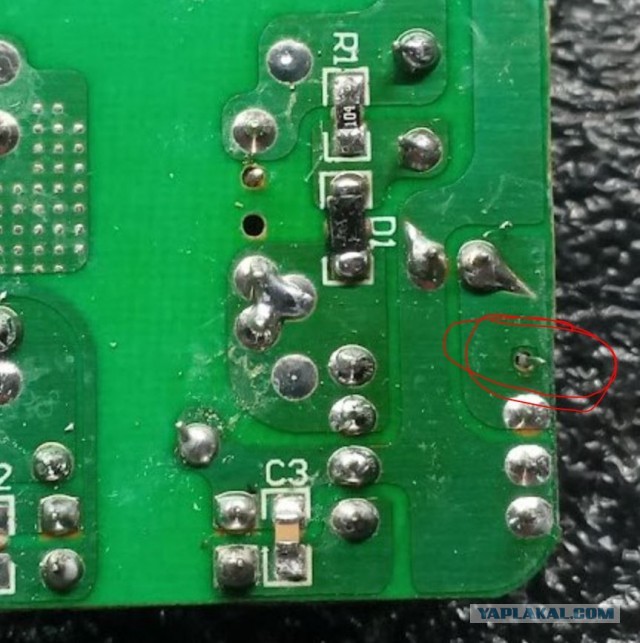

Конденсаторы на плате не измеряют, выпаивать надо а потом измерять.
Дык он и выпаянный показывает своих 10 мКф... А в составе устройства, сука, работать отказался.. Вот. Спасибо ЯПу, чтоб я без вас делал... Работает:
Конденсаторы нужно проверять не тестером, а ESR метром, который помимо емкости показывет еще внутреннее сопротивление конденсатора (ESR). Когда конденсатор выходит из строя - его емкость не меняется, а внутреннее сопротивление увеличивается в десятки-сотни-тысячи раз - и он перестает выполнять свою функцию в БП - фильтровать пульсации. ESR метром конденсаторы можно проверять без выпаивания, главное коротнуть кондер перед проверкой, чтоб напряжения на нем не было. У меня старенький ESR-micro - таблица соответствия емкости и ESR в него вшита, когда копаешь плату - на дисплей можно не смотреть - о состоянии конденсатора (отличный, хороший, так себе, негодный) прибор сообщает звуком. Тыкаешь в плату в кондер щупами и слушаешь, что он там пискнет, если пискнет, что - гавно - меняешь. Сколько мониторов, телевизоров, блоков питания поднято с его помощью - не пересчитать. Вроде такого: https://www.dessy.ru/catalog-pdc439926.html Это сообщение отредактировал Fisher15 - 27 дек 2025 в 11:35
Это простейшие поворотные вайфай камеры которые пишут сами себе на флешку и можно глянуть через приложение что там и как. Тащить проводом интернет мне к ней было лениво.
Конденсаторы на плате не измеряют, выпаивать надо а потом измерять.
Дык он и выпаянный показывает своих 10 мКф... А в составе устройства, сука, работать отказался.. Вот. Спасибо ЯПу, чтоб я без вас делал... Работает:

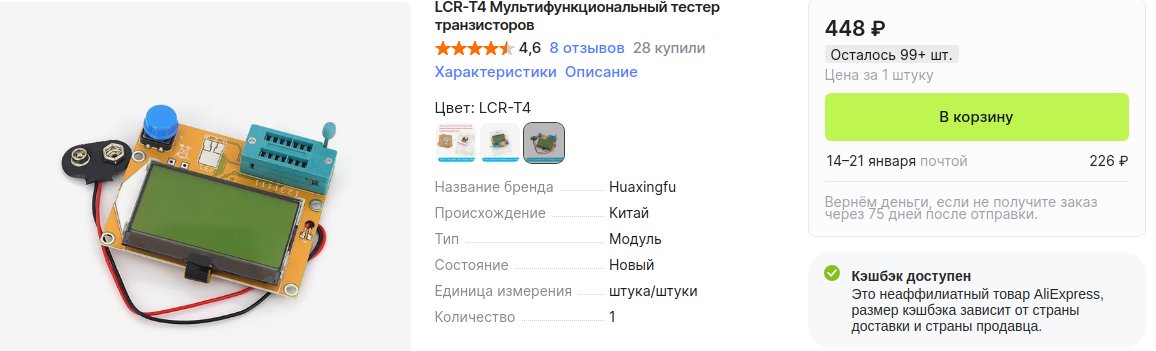

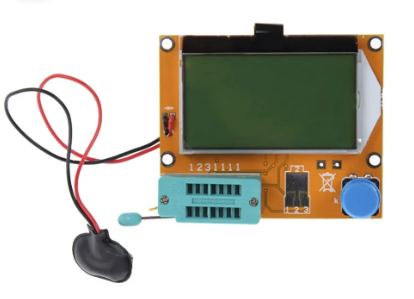

У тебя нет тестера конденсаторов типа такого ? Сейчас на озоне стоит 500 рублей с доставкой из Китая. Обфиенная вещь. Проверять можно что угодно от сопротивлений до транзисторов
Это сообщение отредактировал шумасброд - 27 дек 2025 в 11:57
У тебя нет тестера конденсаторов типа такого ? Сейчас на озоне стоит 500 рублей с доставкой из Китая. Обфиенная вещь. Проверять можно что угодно от сопротивлений до транзисторов
Ну так-то я не занимаюсь столь глубоким ремонтом электроники, мне он был без надобности.. Купи его, придется изучать азы ремонта, а потом пойдут осциллографы. програматоры, паяльные станции, итд, итп, и не будет этому края. Достаточно что у меня по металлообработке парк станков собран. А ремонт подобного это как третьестепенное хобби.
Конденсаторы на плате не измеряют, выпаивать надо а потом измерять.
Дык он и выпаянный показывает своих 10 мКф... А в составе устройства, сука, работать отказался.. Вот. Спасибо ЯПу, чтоб я без вас делал... Работает:
Конденсаторы нужно проверять не тестером, а ESR метром, который помимо емкости показывет еще внутреннее сопротивление конденсатора (ESR). Когда конденсатор выходит из строя - его емкость не меняется, а внутреннее сопротивление увеличивается в десятки-сотни-тысячи раз - и он перестает выполнять свою функцию в БП - фильтровать пульсации. ESR метром конденсаторы можно проверять без выпаивания, главное коротнуть кондер перед проверкой, чтоб напряжения на нем не было. У меня старенький ESR-micro - таблица соответствия емкости и ESR в него вшита, когда копаешь плату - на дисплей можно не смотреть - о состоянии конденсатора (отличный, хороший, так себе, негодный) прибор сообщает звуком. Тыкаешь в плату в кондер щупами и слушаешь, что он там пискнет, если пискнет, что - гавно - меняешь. Сколько мониторов, телевизоров, блоков питания поднято с его помощью - не пересчитать. Вроде такого: https://www.dessy.ru/catalog-pdc439926.html
Сдаётся мне, сударь, херней занимаетесь Вы.. Нужен новый бп, коих купить за копейки не составляет труда
Чаще проще и быстрее отремонтировать, и интереснее. Я распаиваю все найденные и отданные платы на ходовые детали, особенно электролиты собираю, они чаще всего требуют замены.
Конденсаторы на плате не измеряют, выпаивать надо а потом измерять.
Дык он и выпаянный показывает своих 10 мКф... А в составе устройства, сука, работать отказался.. Вот. Спасибо ЯПу, чтоб я без вас делал... Работает:
Конденсаторы нужно проверять не тестером, а ESR метром, который помимо емкости показывет еще внутреннее сопротивление конденсатора (ESR). Когда конденсатор выходит из строя - его емкость не меняется, а внутреннее сопротивление увеличивается в десятки-сотни-тысячи раз - и он перестает выполнять свою функцию в БП - фильтровать пульсации. ESR метром конденсаторы можно проверять без выпаивания, главное коротнуть кондер перед проверкой, чтоб напряжения на нем не было. У меня старенький ESR-micro - таблица соответствия емкости и ESR в него вшита, когда копаешь плату - на дисплей можно не смотреть - о состоянии конденсатора (отличный, хороший, так себе, негодный) прибор сообщает звуком. Тыкаешь в плату в кондер щупами и слушаешь, что он там пискнет, если пискнет, что - гавно - меняешь. Сколько мониторов, телевизоров, блоков питания поднято с его помощью - не пересчитать. Вроде такого: https://www.dessy.ru/catalog-pdc439926.html

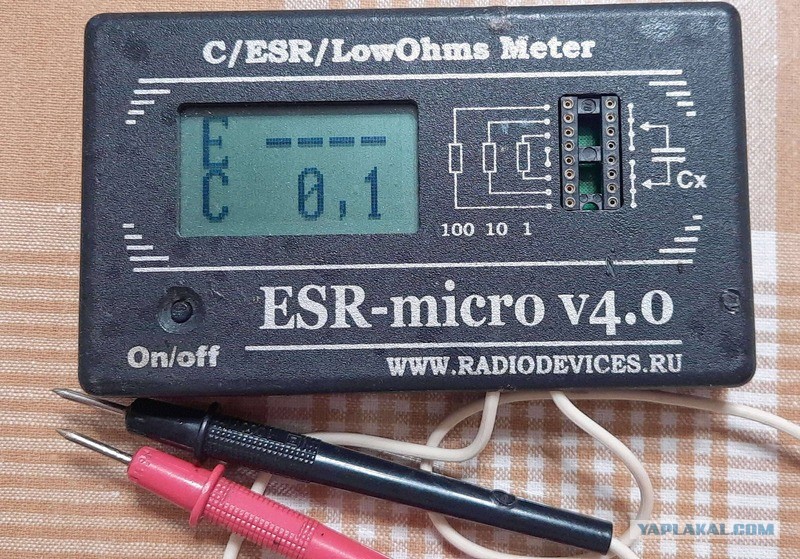

У меня такой, лет 15 или больше.
У меня чуть свежее, ему больше 20 лет...)) Глянул цены на новые - ппц они сейчас дорогие (12000р)
Это сообщение отредактировал Fisher15 - 27 дек 2025 в 13:47
Купи новый БП ампер на 5 и забудь про проблему. Занимаемся видеонаблюдением и комплектные БП к регистраторам умирают аккурат через год ... т.к. за частую 2А, берешь БП 12В/5А и забываешь о проблеме.
... Я понимаю, у меня их даже есть. Но так уж получилась что мне не нравится выкидывать то что можно починить.
Купи аналогичный блок питания. Перепаивай детали по одной из одного блока в другой и проверяй на работоспособность. Как заработает, значит, починил. Не благодари.
Для меня это слишком сложно. Я только из готовых блоков умею собирать всякое. Напримее: Ардуинка+релейный модуль+радиокнопка+плата опторазвязки+2 емкостных датчика+БП получаем автоматику для моих нестандартных ворот, с возможностью управления из умного дома.
Типа такого...
Закон Ома и пара зконов Кирхгофа - школьный курс физики однако. Там ничего сложного по сути нет, если элементарно мультиметр под рукой. Даташиты на простые детали, транзисторы и микрухи в инете находятся без проблем.
Размещено через приложение ЯПлакалъ
Конденсаторы на плате не измеряют, выпаивать надо а потом измерять. И да, поддержу мнение что конденсаторы стоит заменить. Лучше конечно весь блок питания но если есть время и желание распаивай подетально и каждый компонент проверяй отдельно. Тем более их там не много.
Проверяю конденсатор на плате 100 мкф 25 в, прибор показывает 129, ну бывает выше номинала, отпаиваю и он 0. Отпаять всегда надёжнее.
Для меня это слишком сложно. Я только из готовых блоков умею собирать всякое. Напримее: Ардуинка+релейный модуль+радиокнопка+плата опторазвязки+2 емкостных датчика+БП получаем автоматику для моих нестандартных ворот, с возможностью управления из умного дома.
Типа такого...
Закон Ома и пара зконов Кирхгофа - школьный курс физики однако. Там ничего сложного по сути нет, если элементарно мультиметр под рукой. Даташиты на простые детали, транзисторы и микрухи в инете находятся без проблем.
Как устроены и работают детали по отдельности я представляю. Но когда они уже собраны в кучу тайны их взаимодействия друг с другом мне неподвластны...
Этакая забавная электронная дислексия. Буквы знаю, из готовых слов собрать осмысленное предложение могу, на найти лшибки в самом слове не в силах...
Это сообщение отредактировал АМАЛКЕР - 28 дек 2025 в 07:44
