ЯП всемогущий, помоги!

так это вроде китаец FIX-SVM-1600P-4K60 ну или похожий их кучи
http://5.imimg.com/data5/SELLER/Doc/2025/9...-1600p-4k60.pdf

а вот так?

**
товарищ выше так же ответил)

пользуйтесь ИИшками, они на сегодня многое могут


Это сообщение отредактировал symrak009 - 28 сен 2026 в 15:21

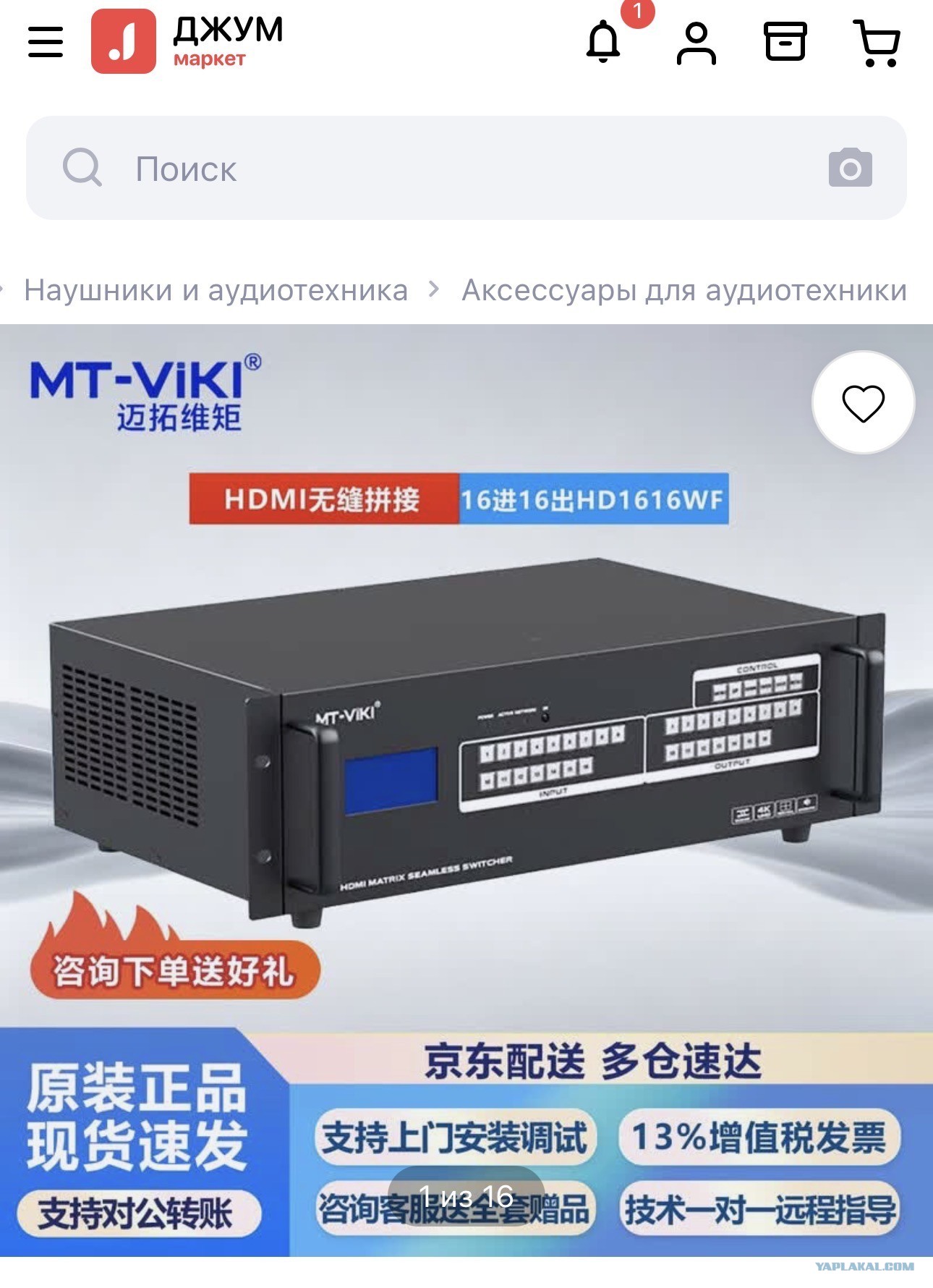

Вот оригинал. Ищи у китайцев. Судя по китайским отзывам - лютая говнина..

Видеоконференция? Матричный коммутатор.
Видео процессор для видео стен.
Это сообщение отредактировал mushuk77 - 28 сен 2026 в 15:40

Натрави иишку на сайт, бывает удаётся вытащить то, что недоступно по прямым ссылкам.
Размещено через приложение ЯПлакалъ

Цитата (CtrlX @ 28.09.2026 - 15:33)

Натрави иишку на сайт, бывает удаётся вытащить то, что недоступно по прямым ссылкам.

Они находят, но дают ссылку, а она не открывается.
Размещено через приложение ЯПлакалъ

Пробуй.
Лютая китайщина..

Цитата (maximooos @ 28 сен 2026 в 15:50)

На выходах тоже есть переключатели, но к ним нет никакого пояснения и реакции на них я тоже не вижу

Ну, по логике вещей эти переключатели отвечают за то, куда идёт аудиосигнал. Входов 16, переключателей 4. Либо двоичное кодирование, либо тупо переключение на 4 канала.

Цитата (Kvon @ 28 сен 2026 в 15:01)

Кто бы мог подумать что для сраного HDMI есть приблуды в 19ти дюймовую стойку на несколько юнитов. Ты там че телевидением или вилеонаблюдением занимаешься?

Ну видеонаблюдение тут, положим, не при чем. А скорее всего это под кучу экранов-панелей, типа рекламы или зала какого...

Бюджетный матричный коммутатор. А в чем конкретно вопрос? Там все просто.

Нет изображения на выходах.
Размещено через приложение ЯПлакалъ

Цитата (HumanX @ 28.09.2026 - 16:01)

Бюджетный матричный коммутатор. А в чем конкретно вопрос? Там все просто.

Ни на одном экране, мониторе, телевизоре при любых положения переключателей.
Размещено через приложение ЯПлакалъ

Ну а может он неисправен?
Поэтому и нет ничего на выходе.

Судя по количеству кнопок - методом тыка можно разобраться.

На вход видеосигнал - на выход монитор.

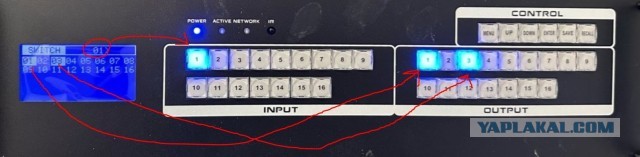

Кнопки с цифрами на морде - соответствие вход - выход.

На скрине - вход1 - передает сигнал на выходы 2 и 3.
Дип переключатели - даже если неверно стоят,
все равно должно быть какое-то изображение, хоть и искаженное.


Это сообщение отредактировал e1v1g1 - 28 сен 2026 в 16:37

Цитата (maximooos @ 28 сен 2026 в 16:12)

Цитата (HumanX @ 28.09.2026 - 16:01) Бюджетный матричный коммутатор. А в чем конкретно вопрос? Там все просто. Ни на одном экране, мониторе, телевизоре при любых положения переключателей.

Причин может быть много. Для начала проще всего зайти на веб-морду коммутатора и посмотреть информацию о наличии подключенных источников изображения, параметрах сигнала, подключенных к выходам средставах отображения и тд. Сеть к коммутатору, судя по фото, подключена, а параметры для подключения должен был предоставить инсталлятор оборудования.

Зачем тебе все это? Чтоо будет дальше?

Цитата (HumanX @ 28.09.2026 - 16:28)

Причин может быть много. Для начала проще всего зайти на веб-морду коммутатора и посмотреть информацию о наличии подключенных источников изображения, параметрах сигнала, подключенных к выходам средставах отображения и тд. Сеть к коммутатору, судя по фото, подключена, а параметры для подключения должен был предоставить инсталлятор оборудования.

В веб морде можно просто переключать входы и выходы и настраивать сеть. Никакой информации.
Размещено через приложение ЯПлакалъ

Цитата (Klotik @ 28.09.2026 - 16:30)

Зачем тебе все это? Чтоо будет дальше?

А дальше я включу 16 экранов и буду смотреть визуализации из винампа
Размещено через приложение ЯПлакалъ

вот, может поможет ....

https://disk.yandex.ru/d/MJMQJ0HEJvQYyw

1. Все перезагрузить.
2. Убедиться, что источник рабочий и выдает изображение (и в нужном формате, а то винда часто выдает максимальное разрешение по EDID не глядя на установленное в настройках пользователем).
3. Убедиться, что экраны рабочие и способны отобразить нужное разрешение.
4. Убедиться, что кабели со всех сторон рабочие и способны пропускать используемый формат сигнала или заменить кабели на заведомо рабочие.
5. Убедиться, что в настройках выполнена коммутация на нужные порты и не включен какой-нибудь mute.
6. Попробовать прибить разрешение на входе до 1080p или даже 720p.
7. Обресетить коммутатор (сброс до заводских настроек) и настроить заново.
8. Если все вышеизложенное не помогло - коммутатор в сервис, а источник подключить к видеостене напрямую. Если видеостена собрана из специально предназначенных для этого панелей, то их можно подключить цепочкой друг к другу и разделить изображение на 4 экрана средствами самих панелей.
Это сообщение отредактировал HumanX - 28 сен 2026 в 17:32

ТС, тебе походу дип свитчами, что на задней стороне, нужно баловаться. Если они влияют не только на звук, но и на видеоформат. В каком разрешении тракт выстроен? 50\60? P или i? Тут смотреть надо на то, что и с чем ты пытаешься подружить. Допустим, у меня студийный тракт 1080 i50, и поэтому весь выходной сигнал с источников, который приходит на усилители-распределители, должен быть именно в таком формате. Некоторые камеры не имеют настроек выходного формата, для этого как раз и используются конвертеры с дип свитчами. Судя по фото эта всратая халабуда является HDMI роутером\конвертером?

ТС, постарайся описать, или начертить тракт. Я просто вкурить не могу что и с чем ты поженить пытаешься. Монитор - понятие пздц какое растяжимое. Если видеостена с управением по витухе, то выкинь нах эту халабуду и поставь novastar
Это сообщение отредактировал Squ1sh - 28 сен 2026 в 19:33

Цитата (HumanX @ 28 сен 2026 в 18:28)

Цитата (maximooos @ 28 сен 2026 в 16:12) Цитата (HumanX @ 28.09.2026 - 16:01) Бюджетный матричный коммутатор. А в чем конкретно вопрос? Там все просто. Ни на одном экране, мониторе, телевизоре при любых положения переключателей. Причин может быть много. Для начала проще всего зайти на веб-морду коммутатора и посмотреть информацию о наличии подключенных источников изображения, параметрах сигнала, подключенных к выходам средставах отображения и тд. Сеть к коммутатору, судя по фото, подключена, а параметры для подключения должен был предоставить инсталлятор оборудования.

откройте корпус, найдите контролеры, зафиксируйте маркировку, найдите даташит и пинаут, ткнитесь осциллом, определитесь с неисправными корпусами. однако в таких штуках как правило корпуса не ширпотребные а от бильдера... Ну моооожет быть сваяли своё но один хрен на корпусах от бильдера из поднебесной... Ну и если в пзу пусто или мусор или сломан загрузчик и рмс отфтболивает, то на свалку, может работать и откликаться на вебфейсы, однако далее должны быть триггернутые контроллеры с собственным командным процем а он может быть негуд...
Это сообщение отредактировал vstgod - 28 сен 2026 в 19:41

Цитата (Squ1sh @ 28.09.2026 - 19:33)

ТС, постарайся описать, или начертить тракт. Я просто вкурить не могу что и с чем ты поженить пытаешься. Монитор - понятие пздц какое растяжимое. Если видеостена с управением по витухе, то выкинь нах эту халабуду и поставь novastar

На входах пк, hd камеры. На выходах 4 led панели огромные. Завтра могу подробно все описать.
Размещено через приложение ЯПлакалъ

Цитата (maximooos @ 28 сен 2026 в 16:49)

Цитата (Vitalem @ 28.09.2026 - 14:44) Тут и разбираться нечего. Провода надо подключить, на лампочки надо смотреть, надписи на экране - читать. На экране можно только выбрать с какого входа на какие выходы подавать сигнал и посмотреть настройки ip. В веб морде то же самое. На задней панели есть переключатели. Там вроде все понятно. Там можно выбрать какое разрешение железка требует у источника. И комп послушно дает такое разрешение. А вот на выходе черный экран и белый шум.

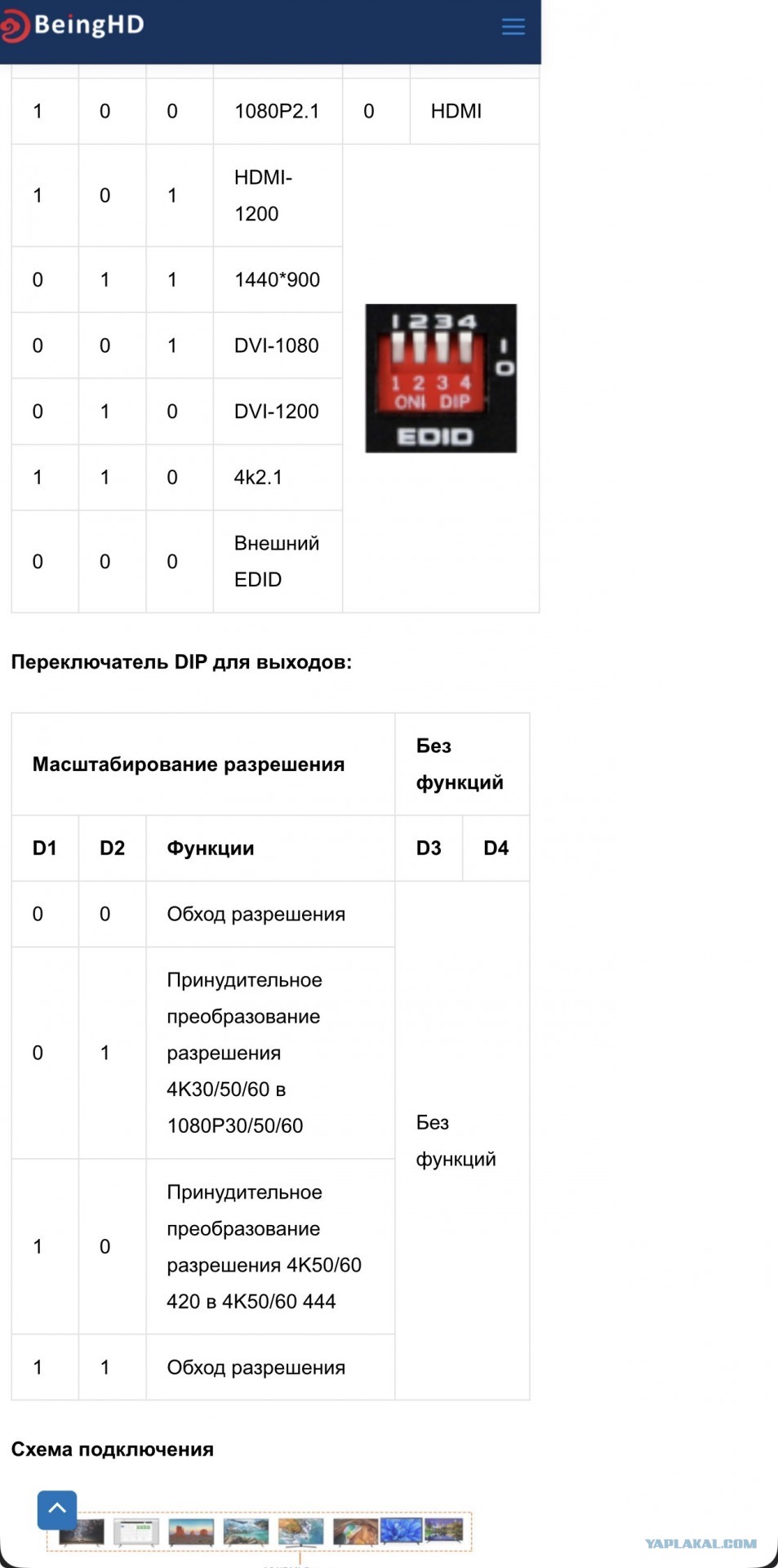

у тебя 16 входов......... 16 четырехбитных переключателей как раз на 16 позиций, там даже написано 1-0 )))) сам догадаешься, или тебе побитную карту предоставить ? )

если нужен мануал - ищи по тегам "видеосеквенсор"
