vovanfin 15 авг 2026 в 13:05
Ярила  •  На сайте 12 лет
1
А чо осцилографом делать, в двух словах,?

Размещено через приложение ЯПлакалъ
AlDianochka 15 авг 2026 в 13:06
Пантера  •  На сайте 13 лет
8
Цитата (vovanfin @ 15 авг 2026 в 13:05)
А чо осцилографом делать, в двух словах,?

Сигналы смотреть.

Это сообщение отредактировал AlDianochka - 15 авг 2026 в 13:06
akmaks 15 авг 2026 в 15:54
Ярила  •  На сайте 15 лет
1
Цитата (megajaba @ 15 авг 2026 в 03:23)

Цитата (akmaks @ 15 авг 2026 в 01:21)
ахеренеть... "Дата рождения 25 Август 1530" и первый осциллограф - ЖК и цветной...
У меня первый "собственный" был "Осциллоскоп С1-5"... я им компы настраивал...

кого ты им "настраивал", с его 1мГц?..

Да в том-то и прикол... biggrin.gif
Он физически был неспособен "показать" на экране нормальную синусоиду или меандр.
Но по широкой размытой полосе на его экранчике было видно, что "частота есть" biggrin.gif
Если КЗ или разрыв на плате, неправильно проведённая дорожка, "дохлая" микросхема - частоты не видно там, где она должна быть... Не "осциллограф", а "индикатор", раздолье для дедукции... lol.gif
Платы для РК-Радио-86 были не очень качественные. Да и микросхемы на "Радиотуче" часто бракованные попадались... sad.gif

Это сообщение отредактировал akmaks - 15 авг 2026 в 15:55
Виконт 15 авг 2026 в 19:20
Ищем пуговицу  •  На сайте 14 лет
3
Цитата (mirazh58 @ 15 авг 2026 в 10:34)
Цитата (megajaba @ 15 авг 2026 в 02:23)
Цитата (akmaks @ 15 авг 2026 в 01:21)
ахеренеть... "Дата рождения 25 Август 1530" и первый осциллограф - ЖК и цветной... biggrin.gif
У меня первый "собственный" был "Осциллоскоп С1-5"... я им компы настраивал...

кого ты им "настраивал", с его 1мГц?..

ну и какая там проблема?
Да, 4МГц не развернет, но видно будет, что генерит.
а остальное все в ZX Spectrume видно будет) чо еще надо то? ))

ВООО! как то раз заслуженный связист да куда ты этим осциллом у него 50 мгц а там почти 200, ткнул и показал что нет в этой плате сигнала, кондер на обрыве, ну подсказала мне интуиция, а он да чего ты сопляк мне указываешь! потом два часа дулся)))
Dajjal 15 авг 2026 в 19:31
Приколист  •  На сайте 5 лет
6

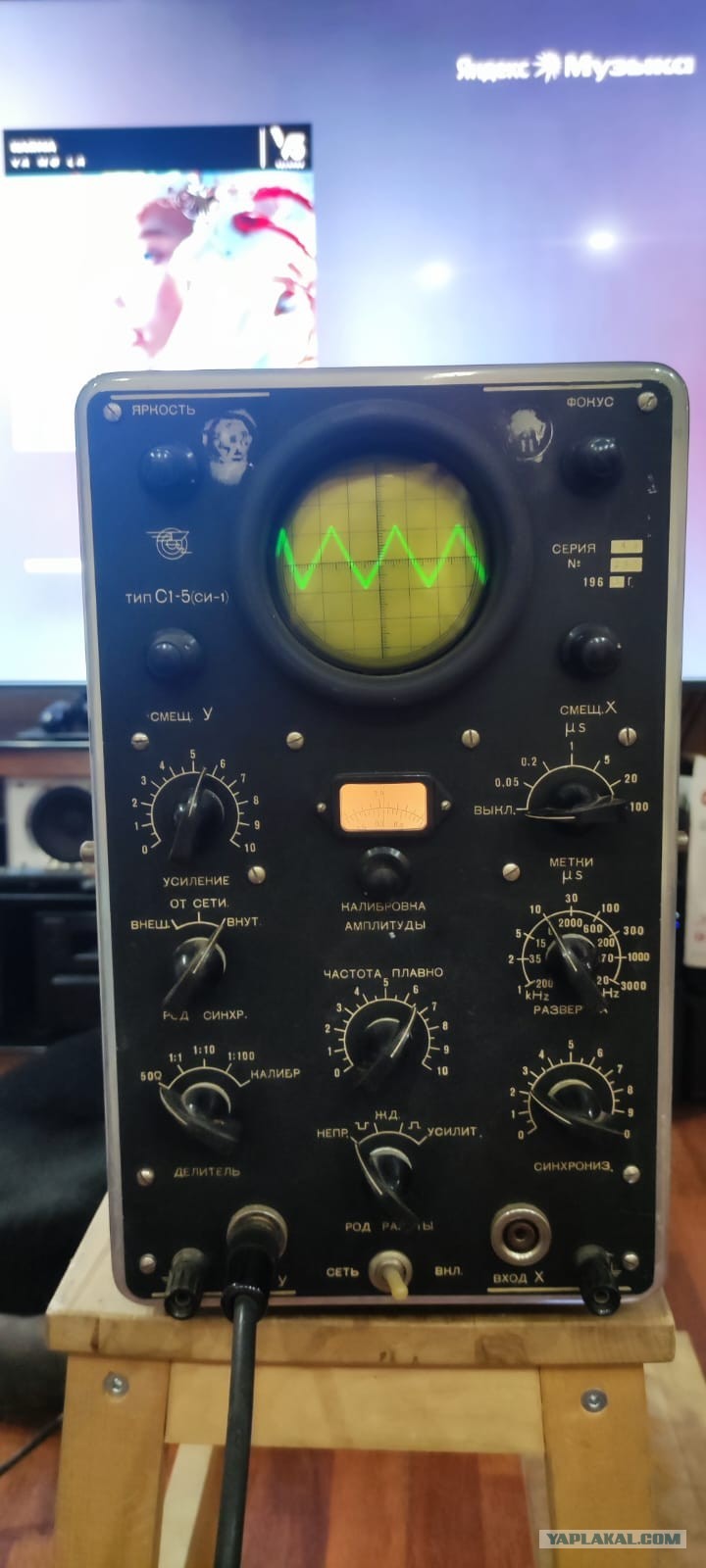

Я свой первый (не которым пользовался, а который моим стал) сохранил
Работает до сих пор, тока лампа нижняя села сильно - может поменяю, чтоб ровно рисовалsmile.gif

Первый осциллограф DSO-203
Dajjal 15 авг 2026 в 19:36
Приколист  •  На сайте 5 лет
6
По поводу "стрелок осциллографических". Понятно, что эта ебанутая лохматая пизда писала про то, в чём ничего не понимает.
Но, по факту, ВСЕ "oscillograph"ы были стрелочными smile.gif А то, что мы называем "осциллографом", на самом деле является "oscilloscope"ом .
А то, что было раньше "oscillograph" называлось "графопостроитель".
Трудности перевода, так сказать
Dajjal 15 авг 2026 в 19:42
Приколист  •  На сайте 5 лет
4
Цитата (megajaba @ 15 авг 2026 в 02:23)
Цитата (akmaks @ 15 авг 2026 в 01:21)
ахеренеть... "Дата рождения 25 Август 1530" и первый осциллограф - ЖК и цветной... biggrin.gif
У меня первый "собственный" был "Осциллоскоп С1-5"... я им компы настраивал...

кого ты им "настраивал", с его 1мГц?..

Атвичаю, как индикатор он и 20МГц показывает и даж большеsmile.gif Можно понять, есть в принципе что-то или нет ничего. Понятно дело, что там не до формы и синхронизации на такой частоте нет, но лучше он, чем совсем ничего
илгар 15 авг 2026 в 19:43
Весельчак  •  На сайте 6 лет
4

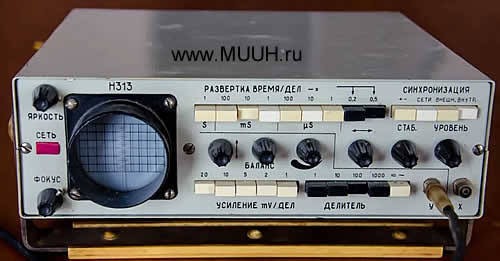

Мой первый осциллограф такой был ( и есть всё ещё ):

Первый осциллограф DSO-203
Moshmosh 15 авг 2026 в 20:32
R1окий лётчик  •  На сайте 11 лет
11
А у мну такой есть. 5лучик ламповый😋

Первый осциллограф DSO-203
AlDianochka 15 авг 2026 в 20:38
Пантера  •  На сайте 13 лет
4
Цитата (Moshmosh @ 15 авг 2026 в 20:32)
А у мну такой есть. 5лучик ламповый😋

Охуеть! Не знала о таких даже....
До 160кг.... Однако....

Это сообщение отредактировал AlDianochka - 15 авг 2026 в 20:39
wave111 15 авг 2026 в 20:38
Ярила  •  На сайте 10 лет
1
Цитата (Moshmosh @ 15 авг 2026 в 20:32)
А у мну такой есть. 5лучик ламповый😋

аж 5лучевой, круто, молодец что сохранил
AlDianochka 15 авг 2026 в 20:40
Пантера  •  На сайте 13 лет
2
Цитата (wave111 @ 15 авг 2026 в 20:38)
Цитата (Moshmosh @ 15 авг 2026 в 20:32)
А у мну такой есть. 5лучик ламповый😋

аж 5лучевой, круто, молодец что сохранил

Если сигнал один и тот же - профилактики и ремонта ему надо много....
Moshmosh 15 авг 2026 в 20:42
R1окий лётчик  •  На сайте 11 лет
6
Цитата (wave111 @ 15 авг 2026 в 20:38)
Цитата (Moshmosh @ 15 авг 2026 в 20:32)
А у мну такой есть. 5лучик ламповый😋

аж 5лучевой, круто, молодец что сохранил

Да, лабораторию выкидывали, целый прицеп разных вывез. Есть коллекционер осциллографов, Артем Денисович, я ему половину отдал. И таких два было, один себе оставил. Их известных экземпляров в стране штуки 3-4 осталось
Moshmosh 15 авг 2026 в 20:45
R1окий лётчик  •  На сайте 11 лет
5
Он идёт на тележке с колёсиками, и к нему блок питания ещё с половину размера, тоже ламповый на кенотронах. И у меня документация на него полным комплектом есть. Может когда нибудь отстрою. Но пока как экспонат
AlPal 15 авг 2026 в 20:59
Шутник  •  На сайте 9 лет
3
Мой первый осциллограф был С1-6. Я его переделал на 50 Гц и первый раз увидел эпюру не в учебнике!
wave111 15 авг 2026 в 21:05
Ярила  •  На сайте 10 лет
2
Цитата (Moshmosh @ 15 авг 2026 в 20:42)
Цитата (wave111 @ 15 авг 2026 в 20:38)
Цитата (Moshmosh @ 15 авг 2026 в 20:32)
А у мну такой есть. 5лучик ламповый😋

аж 5лучевой, круто, молодец что сохранил

Да, лабораторию выкидывали, целый прицеп разных вывез. Есть коллекционер осциллографов, Артем Денисович, я ему половину отдал. И таких два было, один себе оставил. Их известных экземпляров в стране штуки 3-4 осталось

Осциллографу повезло что в нем золота 0, иначе бы он 90е не пережил
Dajjal 15 авг 2026 в 21:13
Приколист  •  На сайте 5 лет
4
Смотрю, скопы у многих есть. Проверим, умеете ли пользоваться

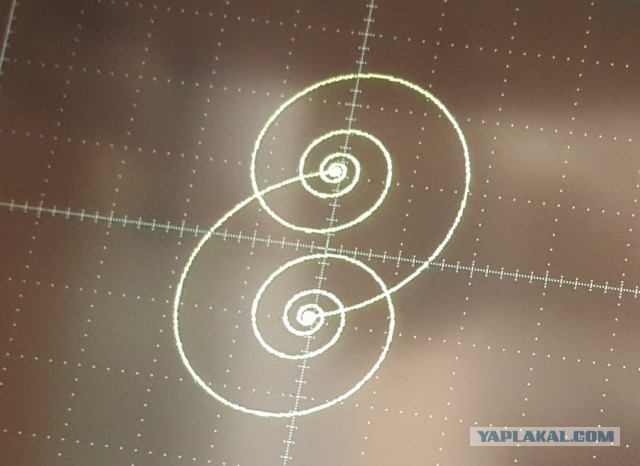

Кто сможет такую картинку нарисовать? Что по минимуму потребуется?
Тока давайте по-чесноку, без истошного общения с ИИшницей, а то уже противно

Первый осциллограф DSO-203
dlrex 15 авг 2026 в 21:16
Инженегр  •  На сайте 12 лет
0

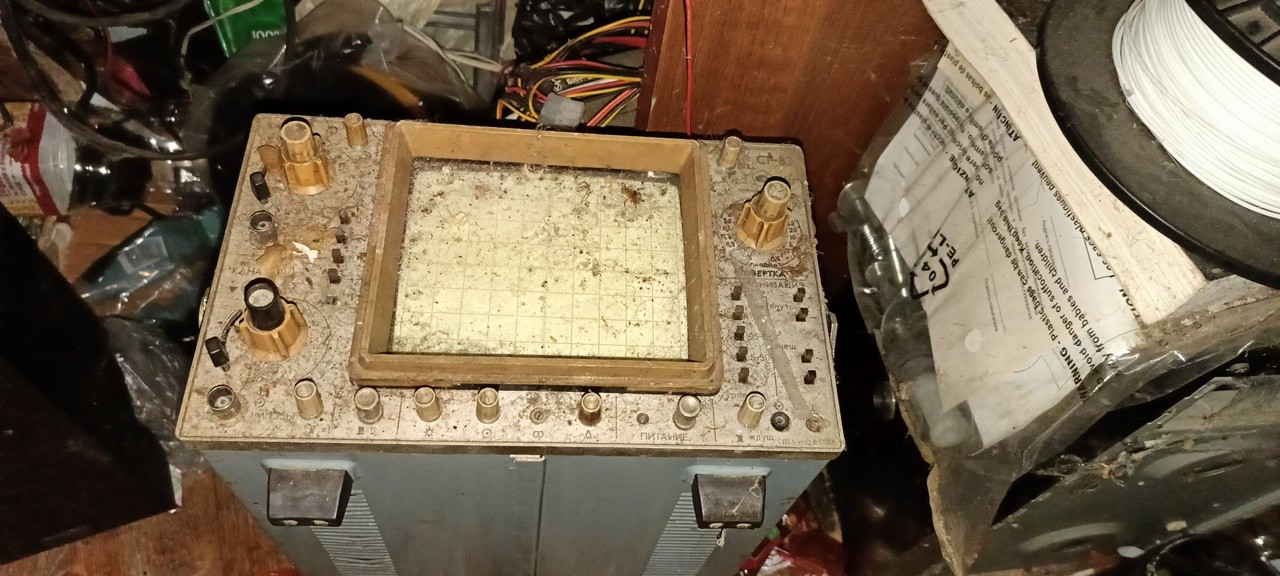

Вот такой в мастерской валяется без дела. Он рабочий, но что им сейчас измерять? И, кстати, это не мой первый осц. Первый был ламповый.

Первый осциллограф DSO-203
dlrex 15 авг 2026 в 21:19
Инженегр  •  На сайте 12 лет
5
Цитата (Dajjal @ 15 авг 2026 в 22:13)
Смотрю, скопы у многих есть. Проверим, умеете ли пользоваться
Кто сможет такую картинку нарисовать? Что по минимуму потребуется?
Тока давайте по-чесноку, без истошного общения с ИИшницей, а то уже противно

Тайну не выдам, ну а так мы даже видео на осцилах выдавали. Типа такого:
Dajjal 15 авг 2026 в 21:22
Приколист  •  На сайте 5 лет
2
Цитата (dlrex @ 15 авг 2026 в 21:19)
Тайну не выдам, ну а так мы даже видео на осцилах выдавали.

Ну тут целое изделие необходимоsmile.gif
А сколько деталек для этой фигуры хватит?
pchela1972 15 авг 2026 в 21:24
Юморист  •  На сайте 7 лет
0
Цитата (Dajjal @ 15 авг 2026 в 21:13)
Смотрю, скопы у многих есть. Проверим, умеете ли пользоваться
Кто сможет такую картинку нарисовать? Что по минимуму потребуется?
Тока давайте по-чесноку, без истошного общения с ИИшницей, а то уже противно

Наверное, 2 ГКЧ?
Dajjal 15 авг 2026 в 21:25
Приколист  •  На сайте 5 лет
2
Цитата (pchela1972 @ 15 авг 2026 в 21:24)
Цитата (Dajjal @ 15 авг 2026 в 21:13)
Смотрю, скопы у многих есть. Проверим, умеете ли пользоваться
Кто сможет такую картинку нарисовать? Что по минимуму потребуется?
Тока давайте по-чесноку, без истошного общения с ИИшницей, а то уже противно

Наверное, 2 ГКЧ?

А если только осциллограф?
wave111 15 авг 2026 в 21:26
Ярила  •  На сайте 10 лет
0
Цитата (dlrex @ 15 авг 2026 в 21:16)
Вот такой в мастерской валяется без дела. Он рабочий, но что им сейчас измерять? И, кстати, это не мой первый осц. Первый был ламповый.

С1-83
тоже самое что С1-93 только не до 10 а до 5мгц и чувствительность повыше и трубка пожелтее
нормально для обзора на низких скоростях развертки когда цифровые могут ерунду показывать
pchela1972 15 авг 2026 в 21:29
Юморист  •  На сайте 7 лет
0
Цитата (Dajjal @ 15 авг 2026 в 21:25)
Цитата (pchela1972 @ 15 авг 2026 в 21:24)
Цитата (Dajjal @ 15 авг 2026 в 21:13)
Смотрю, скопы у многих есть. Проверим, умеете ли пользоваться
Кто сможет такую картинку нарисовать? Что по минимуму потребуется?
Тока давайте по-чесноку, без истошного общения с ИИшницей, а то уже противно

Наверное, 2 ГКЧ?

А если только осциллограф?

Ну в таком разе калибровочный выход и две RCцепочки - дифференцирующую и интегрирующую? Так? Если что, ни разу не пробовал.
AlDianochka 15 авг 2026 в 21:34
Пантера  •  На сайте 13 лет
4
Цитата (dlrex @ 15 авг 2026 в 21:16)
Вот такой в мастерской валяется без дела. Он рабочий, но что им сейчас измерять? И, кстати, это не мой первый осц. Первый был ламповый.

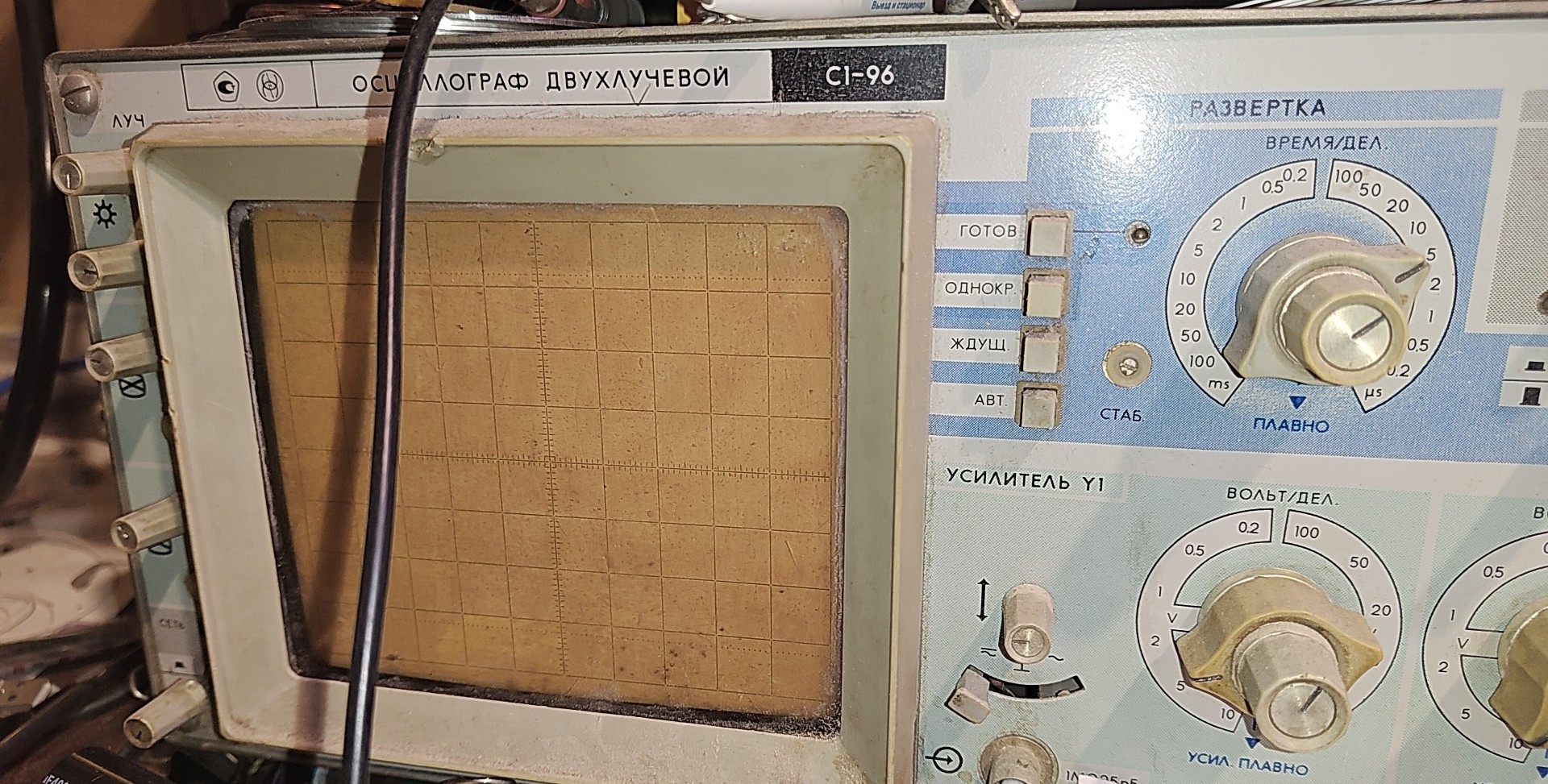

С1-83? Что измерять тебе не знаю, мне хватает вот такого дома....

Первый осциллограф DSO-203

Это сообщение отредактировал AlDianochka - 15 авг 2026 в 21:35
