AlDianochka 3 мар 2026 в 17:03
Пантера  •  На сайте 12 лет
2

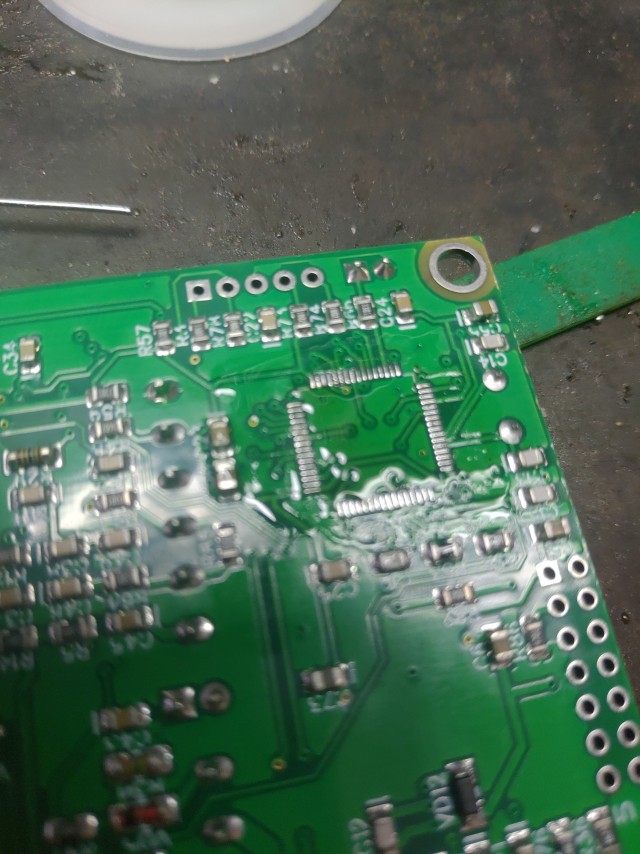

Пролуживаем контактные площадки, так называемые на нашем жаргоне "шары"

Хлопотная перепайка квадратика

Размещено через приложение ЯПлакалъ
Skylark21 3 мар 2026 в 17:03
Шутник  •  На сайте 10 лет
1
Цитата (AlDianochka @ 3.03.2026 - 16:35)
Цитата (Alex422 @ 03.03.2026 - 16:31)
Интересно почему когда он микросхему снимал и всю плату этой жижой измазал, то только эта микросхема снялась, а все вокруг, точно также измазанные, остались на месте?

Поверхностное натяжение или как то так, остальное он не трогал и расплавленный припой держал элементы.

Нет. Просто на заводе, при сборке платы робот установщик всякую мелочуху сперва ставит на клей на плату, а потом ее отправляют в печь на пайку всего и вся сразу.
AlDianochka 3 мар 2026 в 17:04
Пантера  •  На сайте 12 лет
5

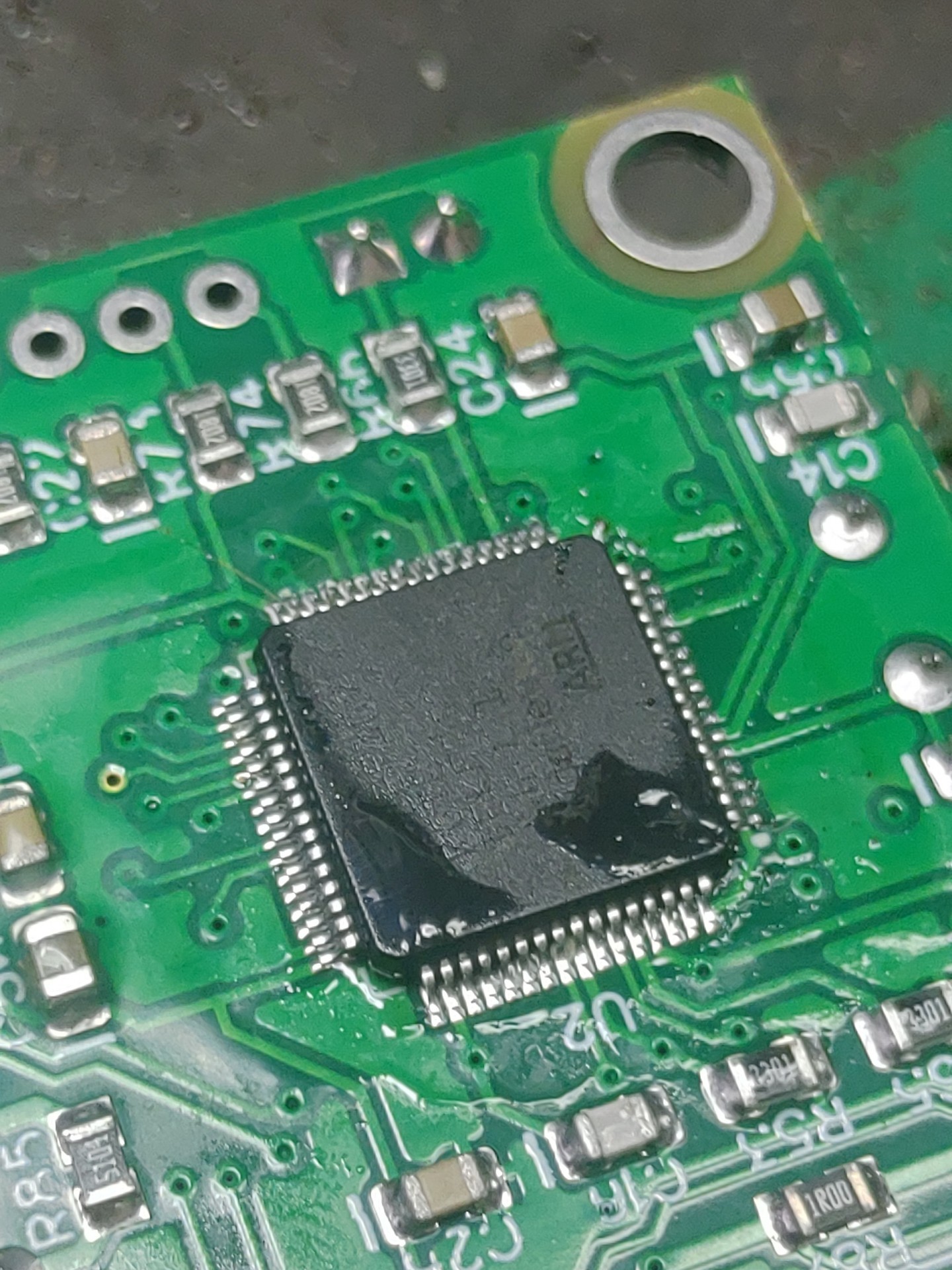

Ложим проц обратно

Хлопотная перепайка квадратика

Размещено через приложение ЯПлакалъ
AlDianochka 3 мар 2026 в 17:06
Пантера  •  На сайте 12 лет
17

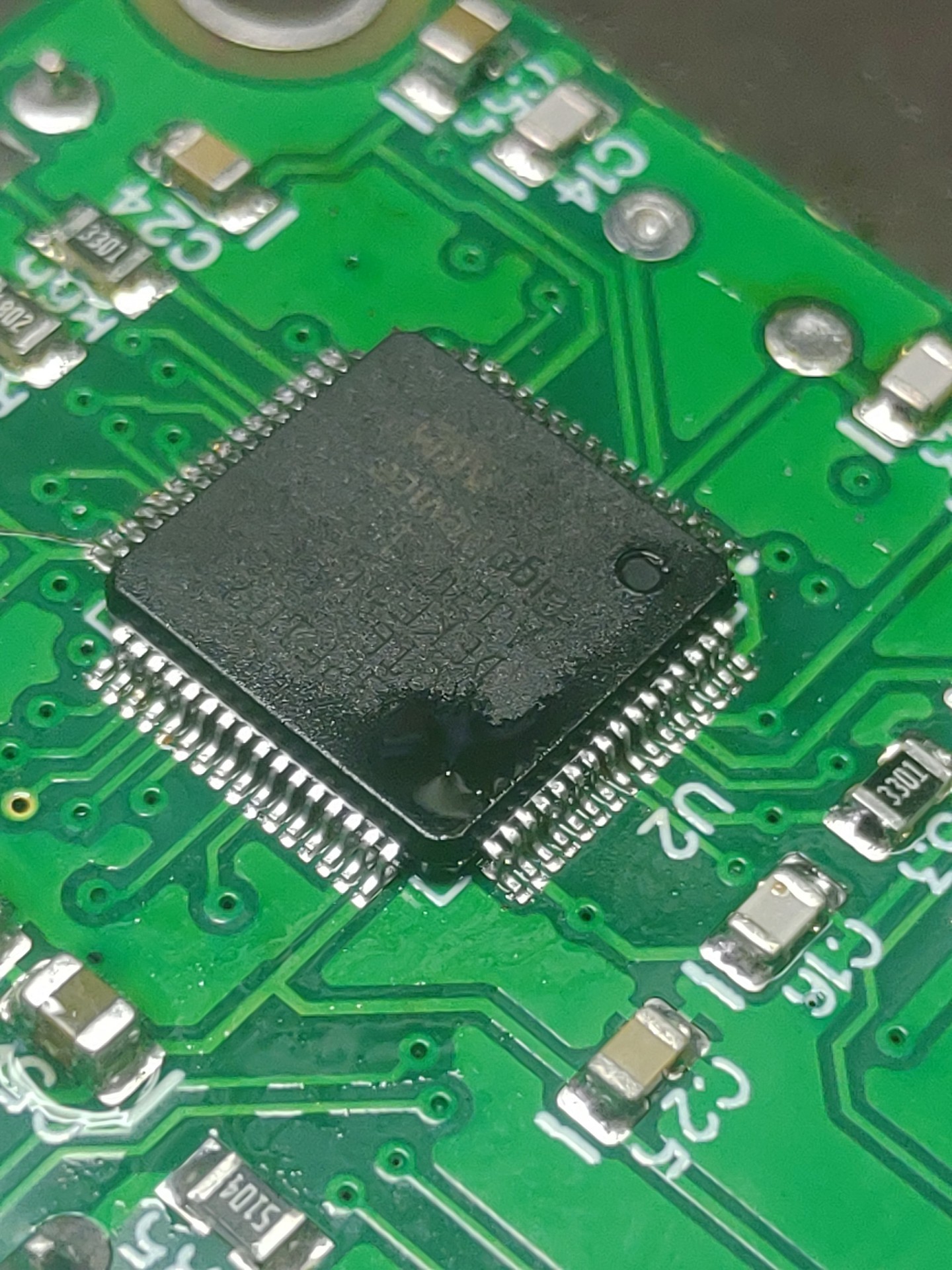

Прогрели феном. Все! Нахуй там столько геморроя?...

Хлопотная перепайка квадратика

Размещено через приложение ЯПлакалъ
Skylark21 3 мар 2026 в 17:07
Шутник  •  На сайте 10 лет
1
Цитата (AlDianochka @ 3.03.2026 - 16:38)
Цитата (megajaba @ 03.03.2026 - 16:36)
какая разница чем залудить? если у неё они под руками лежат - чё нет?

Блэть, ну не могу я объяснить нормально как это делается. Но точно не так, как на видео.

В принципе все правильно обьяснила. Просто если нет пасты - накидываем припой "капельками" на площадки, потом сажаем микруху феном. При расплавлении припоя за счет поверхностного натяжения он сам отцентрирует микросхему на площадках. Если есть паста - процесс практически тот-же, но проще на пару шагов, и температуру при пайке нужно давать поменьше - соответственно меньше риск завалить микруху от перегрева.
denisiuk автор 3 мар 2026 в 17:07
Злой очкарик в ухе шарик  •  На сайте 17 лет
0
Цитата (AlDianochka @ 03.03.2026 - 17:06)
Прогрели феном. Все! Нахуй там столько геморроя?...

Вот, хоть один вменяемый показал как это можно сделать без геморроя и суеты))

Размещено через приложение ЯПлакалъ
AlDianochka 3 мар 2026 в 17:07
Пантера  •  На сайте 12 лет
3
Цитата (Skylark21 @ 03.03.2026 - 17:03)
Нет. Просто на заводе, при сборке платы робот установщик всякую мелочуху сперва ставит на клей на плату, а потом ее отправляют в печь на пайку всего и вся сразу.

Мы собираем без клея. Просто компоненты липнут на пасту, потом в печь.

Размещено через приложение ЯПлакалъ
diegoLunes 3 мар 2026 в 17:07
Ярила  •  На сайте 12 лет
0
Камера хорошая. А паяешь через микроскоп?
lectors 3 мар 2026 в 17:08
Хохмач  •  На сайте 12 лет
0
Етот квадратик уже с новья столько лишних перегревов при пайке натерпелся, проработает сколько, процентов на 20 от ресурса?
AlDianochka 3 мар 2026 в 17:08
Пантера  •  На сайте 12 лет
3
Цитата (Skylark21 @ 03.03.2026 - 17:07)
В принципе все правильно обьяснила. Просто если нет пасты - накидываем припой "капельками" на площадки, потом сажаем микруху феном. При расплавлении припоя за счет поверхностного натяжения он сам отцентрирует микросхему на площадках. Если есть паста - процесс практически тот-же, но проще на пару шагов, и температуру при пайке нужно давать поменьше - соответственно меньше риск завалить микруху от перегрева.

На пасту сажать сложнее - ну или трафарет нужен. На капельки припоя удобнее.

Размещено через приложение ЯПлакалъ
AlDianochka 3 мар 2026 в 17:09
Пантера  •  На сайте 12 лет
5
Цитата
Камера хорошая. А паяешь через микроскоп?

Кто? Я? Эту хуету? Даже лупа впизду не впилась. А микроскопа у мну нету. Хоть и хочу...

Размещено через приложение ЯПлакалъ
AlDianochka 3 мар 2026 в 17:11
Пантера  •  На сайте 12 лет
5
Цитата (denisiuk @ 03.03.2026 - 17:07)
Вот, хоть один вменяемый показал как это можно сделать без геморроя и суеты))

Одна вменяемая. Я девушка.

Размещено через приложение ЯПлакалъ
Alex422 3 мар 2026 в 17:11
Хохмач  •  На сайте 13 лет
0
Цитата (AlDianochka @ 03.03.2026 - 16:35)
Поверхностное натяжение или как то так, остальное он не трогал и расплавленный припой держал элементы.

Спасибо за разъяснение, я в пайке не разбираюсь.

Размещено через приложение ЯПлакалъ
PablikP 3 мар 2026 в 17:11
Шутник  •  На сайте 6 месяцев
1
У него, что плата "тренировочная"? Вокруг "микрухи", подозрительно пусто. И СТОЛЬКО флюса пользовать, это ппц. Вобще, такие видео из разряда- "нихрена себе у него приблуда, мне такая же нужна. Пойду на али и куплю"

Размещено через приложение ЯПлакалъ
diegoLunes 3 мар 2026 в 17:12
Ярила  •  На сайте 12 лет
0
Цитата (AlDianochka @ 3.03.2026 - 17:09)
Кто? Я? Эту хуету? Даже лупа впизду не впилась. А микроскопа у мну нету. Хоть и хочу...

Я не вижу. Даже на телефон не разобрать толком. Как то в том направлении куда интуиция подсказывает паяю.
Skylark21 3 мар 2026 в 17:12
Шутник  •  На сайте 10 лет
1
Цитата (AlDianochka @ 3.03.2026 - 17:07)
Цитата (Skylark21 @ 03.03.2026 - 17:03)
Нет. Просто на заводе, при сборке платы робот установщик всякую мелочуху сперва ставит на клей на плату, а потом ее отправляют в печь на пайку всего и вся сразу.

Мы собираем без клея. Просто компоненты липнут на пасту, потом в печь.

Ну, такой вариант пойдет для бытовухи, или на стационарное оборудование. Я в основном работаю с блоками от автомобилей, или от тяжелого пром оборудования, или от спец-техники. Там перепады по температуре эксплуатации до 120 градусов, плюс вибрация. Ебучие BGA даже на компаунде отрываются.
ZArchi 3 мар 2026 в 17:13
Прокуратор  •  На сайте 12 лет
2
С 2000 года тилипхоны починяю, но ему руки оторвал бы moderator.gif
AlDianochka 3 мар 2026 в 17:14
Пантера  •  На сайте 12 лет
0
Цитата (Skylark21 @ 03.03.2026 - 17:12)
Ну, такой вариант пойдет для бытовухи, или на стационарное оборудование. Я в основном работаю с блоками от автомобилей, или от тяжелого пром оборудования, или от спец-техники. Там перепады по температуре эксплуатации до 120 градусов, плюс вибрация. Ебучие BGA даже на компаунде отрываются.

Ну у нас станок не позволит на клей лепить. Да и для таких условий не проще ли потом всю плату заливать компаундом?

Размещено через приложение ЯПлакалъ
Skylark21 3 мар 2026 в 17:15
Шутник  •  На сайте 10 лет
-2
Цитата (AlDianochka @ 3.03.2026 - 17:08)
Цитата (Skylark21 @ 03.03.2026 - 17:07)
В принципе все правильно обьяснила. Просто если нет пасты - накидываем припой "капельками" на площадки, потом сажаем микруху феном. При расплавлении припоя за счет поверхностного натяжения он сам отцентрирует микросхему на площадках. Если есть паста - процесс практически тот-же, но проще на пару шагов, и температуру при пайке нужно давать поменьше - соответственно меньше риск завалить микруху от перегрева.

На пасту сажать сложнее - ну или трафарет нужен. На капельки припоя удобнее.

Если не BGA то нахер не нужон трафарет ! просто шпателем ровным тонким слоем, как шпаклевку мажешь, сажаешь сверху таракана, и грей. все само образуется.
AlDianochka 3 мар 2026 в 17:16
Пантера  •  На сайте 12 лет
0
Цитата (PablikP @ 03.03.2026 - 17:11)
У него, что плата "тренировочная"? Вокруг "микрухи", подозрительно пусто. И СТОЛЬКО флюса пользовать, это ппц. Вобще, такие видео из разряда- "нихрена себе у него приблуда, мне такая же нужна. Пойду на али и куплю"

Я показала на реальной коммерческой плате, хоть и дохлой. Разбираться что с ней всем лень, короче ушла в доноры. Поэтому проц сажала даже не смотрела на метку... :)) 0805 обвязка хоть и прогрелась, но никуда не делась от фена.

Размещено через приложение ЯПлакалъ
Skylark21 3 мар 2026 в 17:17
Шутник  •  На сайте 10 лет
0
Цитата (AlDianochka @ 3.03.2026 - 17:09)
Цитата
Камера хорошая. А паяешь через микроскоп?

Кто? Я? Эту хуету? Даже лупа впизду не впилась. А микроскопа у мну нету. Хоть и хочу...

Нужон мелкоскоп ? как мото сезон начнется - прыгай на мот, прилетай ко мне, подарю тебе липиздронный, с телепиздером. В общем, реально если надо - пиши в личку, отдам.
AlDianochka 3 мар 2026 в 17:17
Пантера  •  На сайте 12 лет
0
Цитата (Skylark21 @ 03.03.2026 - 17:15)
Если не BGA то нахер не нужон трафарет ! просто шпателем ровным тонким слоем, как шпаклевку мажешь, сажаешь сверху таракана, и грей. все само образуется.

Можно. Только нахрена? На залуженные площадки поставить проще.

Размещено через приложение ЯПлакалъ
AlDianochka 3 мар 2026 в 17:18
Пантера  •  На сайте 12 лет
1
Цитата (Skylark21 @ 03.03.2026 - 17:17)
Нужон мелкоскоп ? как мото сезон начнется - прыгай на мот, прилетай ко мне, подарю тебе липиздронный, с телепиздером. В общем, реально если надо - пиши в личку, отдам.

Электронный нафиг, а вот от МБСа бы не отказалась. Может и куплю...

Размещено через приложение ЯПлакалъ
ZArchi 3 мар 2026 в 17:18
Прокуратор  •  На сайте 12 лет
1
Цитата (Skylark21 @ 3.03.2026 - 17:12)
Ну, такой вариант пойдет для бытовухи, или на стационарное оборудование. Я в основном работаю с блоками от автомобилей, или от тяжелого пром оборудования, или от спец-техники. Там перепады по температуре эксплуатации до 120 градусов, плюс вибрация. Ебучие BGA даже на компаунде отрываются.

Отрываются на Е2 припое, ибо он хрупкий, да и перепады плохо держит, обычную свинец+олово+серебро у китайца покупай, правда его всё труднее найти((
Skylark21 3 мар 2026 в 17:18
Шутник  •  На сайте 10 лет
0
Цитата (AlDianochka @ 3.03.2026 - 17:14)
Цитата (Skylark21 @ 03.03.2026 - 17:12)
Ну, такой вариант пойдет для бытовухи, или на стационарное оборудование. Я в основном работаю с блоками от автомобилей, или от тяжелого пром оборудования, или от спец-техники. Там перепады по температуре эксплуатации до 120 градусов, плюс вибрация. Ебучие BGA даже на компаунде отрываются.

Ну у нас станок не позволит на клей лепить. Да и для таких условий не проще ли потом всю плату заливать компаундом?

Можно. Только потом, как ее отремонтировать ??? Бобриком выгрызать компаунд ?
