хня всё это... пусть попробует усилок из МП42 и МЛТ 2, с окисленными выводами, навесным собрать! ЗЫ: пользуюсь примерно таким, стоит около 1000р p за тюбик ЗЫЫ: флюс бессмывной, чувак паяет похожим, у меня тюбика на полгода хватает, паяю достаточно часто
отличная штука rma-223, у китайцев на Али по 60р/тюбик
Всегда экспериментирую с флюсами-хотелось бы как у них ... Мои или смывать приходиться или такое качество пайки не дают..
RMA-223 отличная штука. ЛТИ-120 хорош(надо смывать) Спиртоканифоль(можно не смывать если не ВЧ) глицерин+канифоль(смывать) Припой ASASHI с безотмывным флюсом. ТТ не советую, попал разок, все переделывать пришлось. А канифоль хорошую можно достать в магазинах где музыкальными инструментами торгуют. Ну и без нормального паяльника, со стабилизацией температуры не обойтись (хотя честно отличные результаты получал и ЭПСН25-40) Жало микроволна может быть изготовлено дома кстати, есть куча информации.
ТТ всегда беру у одного поставщика и проверяю на сопротивление между двумя дорожками с зазором 0.1 мм. от отца остался рецепт глицерин+нашатырь, но его потом отмывать нужно...
ТТ всегда беру у одного поставщика и проверяю на сопротивление между двумя дорожками с зазором 0.1 мм. от отца остался рецепт глицерин+нашатырь, но его потом отмывать нужно...
Не мне одного раза хватило. Или rma или лти. Но чаще всего спирт+канифоль. А глицерин кстати в чистом виде на безсвинцовке очень даже хорошо идет в качестве флюса.
Это сообщение отредактировал Les1920 - 20 окт 2016 в 17:23
А глицерин кстати в чистом виде на безсвинцовке очень даже хорошо идет в качестве флюса.
Ага, повелся на F5, который на глицерине и у всех продаванов числится как безотмывочный. Паяет изумительно, как на видео. Пока не спаял плату на 4-х операционниках, сигналы на уровне милливольт. Настроить не смог, причем до этого сделал не одну такую, все одинаковое. В результате оказалось, что проводит он шопездец, пришлось все распаивать и отмывать.
Цитата

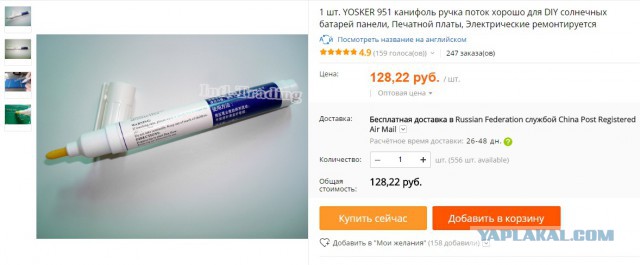

Кто знает, что за карандаш-кисточка в видео используется и с чем?
Дозатор для флюса (или аппликатор). Фигня.
Это сообщение отредактировал ww07 - 20 окт 2016 в 17:42
А глицерин кстати в чистом виде на безсвинцовке очень даже хорошо идет в качестве флюса.
Ага, повелся на F5, который на глицерине и у всех продаванов числится как безотмывочный. Паяет изумительно, как на видео. Пока не спаял плату на 4-х операционниках, сигналы на уровне милливольт. Настроить не смог, причем до этого сделал не одну такую, все одинаковое. В результате оказалось, что проводит он шопездец, пришлось все распаивать и отмывать.
Цитата
Кто знает, что за карандаш-кисточка в видео используется и с чем?
Дозатор для флюса (или аппликатор). Фигня.
Странно что он таким числится. Обычно все глицериновые флюсы подлежат обязательной смывке
Был случай, когда нужно было перепаять несколько неполярных SMD кондюков, длиной 1 - 1.5 мм, а нормальный паяльник накрылся. Я паял 80Вт - ным паяльником! Вот это был опыт, а это так, кружок "юного радиолюбителя"
Чем же вы так ухайдохали мостик? Лужу дешевого флюса налили.... Кстати, что бы вы не делали с мостом (качали на шарах) - компаунд на углах надо снимать
Флюс - aim nc297dx, всем кстати рекомендую, просто отличный флюс. Припой - aim sn63pb37 lr1w 1,5% - припой как припой, раньше был radiel fondam, который больше нравился
Флюс такой же юзаю. Только большую банку купил сразу (118 гр). Нарадоваться не могу.
Флюс - aim nc297dx, всем кстати рекомендую, просто отличный флюс. Припой - aim sn63pb37 lr1w 1,5% - припой как припой, раньше был radiel fondam, который больше нравился
Флюс такой же юзаю. Только большую банку купил сразу (118 гр). Нарадоваться не могу.
нахуй эти гламурные флюсы, канифоль и пос 40 наше всё
Ну а для тех, кто в завязке - тёплый ламповый спирт, в котором канифоль растворяется - не везде с камушком канифоли удобно... Где то камушек канифоли в 1,5 кг валяется - флюсами пользуюсь только когда железку припаять надо или люминий. Раз в год-полтора.
Это сообщение отредактировал yurist33 - 20 окт 2016 в 18:30
А глицерин кстати в чистом виде на безсвинцовке очень даже хорошо идет в качестве флюса.
Ага, повелся на F5, который на глицерине и у всех продаванов числится как безотмывочный. Паяет изумительно, как на видео. Пока не спаял плату на 4-х операционниках, сигналы на уровне милливольт. Настроить не смог, причем до этого сделал не одну такую, все одинаковое. В результате оказалось, что проводит он шопездец, пришлось все распаивать и отмывать.
Цитата
Кто знает, что за карандаш-кисточка в видео используется и с чем?
Паяем с ЛТИ-120, отмываем Flux-off (только производства Cramolin !) если немного, если много - то щелочная отмывка для ультразвуковой ванны, потом вода, потом сушка в печке. Провода многожильные - только канифоль. Я так и простым косым жалом микрухи насобачился запаивать как микроволной. А заместо косички - оплетка от какого-то коаксиального кабеля халявного, метров 20 досталось, качество и плотность ничуть не хуже.
Беседовал пару лет назад с технологом с одного радиозавода. Запрещен, говорит, ЛТИ-120 нынче на производстве. Не вымыть его ничем из-под SMD, а значит привет пайке через несколько лет. Но, говорит, монтажницы все-равно втихую подливают его немного, потому что паяяет он классно- паечка ровная и блестит. С интересом слежу за темой. Надеюсь подчерпну новое для себя. Зажал в руке кредитку. Давайте, парни, накидайте идей. Всю жизнь ищу флюс, чтобы прямо вау и отмывался на ура. Пока не нашел.
Дозаторы флюса, всяческие импортные флюсы... При опыте кисточка-нулевка и ЛТИ-120 аналогичное качество, как на видео дают. И смывать его приходится редко, обычно он ни капли не мешает работоспособности.
Беседовал пару лет назад с технологом с одного радиозавода. Запрещен, говорит, ЛТИ-120 нынче на производстве. Не вымыть его ничем из-под SMD, а значит привет пайке через несколько лет. Но, говорит, монтажницы все-равно втихую подливают его немного, потому что паяяет он классно- паечка ровная и блестит. С интересом слежу за темой. Надеюсь подчерпну новое для себя. Зажал в руке кредитку. Давайте, парни, накидайте идей. Всю жизнь ищу флюс, чтобы прямо вау и отмывался на ура. Пока не нашел.
Ну смд я уже давно пастой паяю. Даже электро духовку мелкую под это приспособил. Хотя при определенной сноровке можно и на утюге запаять ) А дип канифоль/спиртоканифоль. ЛТИ обычно провода и прочая не очень важная хрень.
Да с шаблоном. Травлю как и пп. 0805. Можно и меньше, только нах оно мне сдалось Подглядел тему тут. Но использую не банки, а тонкую латунь, которой у меня на халяву оказалось очень много
Это сообщение отредактировал Les1920 - 20 окт 2016 в 21:40
Да с шаблоном. Травлю как и пп. 0805. Можно и меньше, только нах оно мне сдалось Подглядел тему тут. Но использую не банки, а тонкую латунь, которой у меня на халяву оказалось очень много
Ну фиг знает. Ради одиночной поделки не вижу смысла возиться с таким подготовительным объемом работы, как изготовление шаблона, ну только разве если не менее 500-700 точек пайки, да и то паяльником пробежаться может быстрее выйдет. Тем более такие лошади как 0805. Я вот на 0603 перешел, да еще и в некоторых серийных поделках плотность высокая - по 0,4 мм между резисторами. Тут бы может шаблон и пригодился, чтобы они самоцентрировались на площадках, но вручную элементы выставлять - обязательно соседний сдвинешь, как бы как раз еще больше гимора не словить... Когда паяешь, то вроде сразу фиксируешь его, хоть и не особо ровно. Надо экспериментировать, короче. Благодарю за статью.
Флюс - aim nc297dx, всем кстати рекомендую, просто отличный флюс. Припой - aim sn63pb37 lr1w 1,5% - припой как припой, раньше был radiel fondam, который больше нравился
Этот 297-й не тот ли канадский, который? А то пользовал его довольно долго, щас он денег под 800-900р. стоит за тубик, приходится выбирать по-дешевле. А флюс очень достойный. Что soic, что plcc паять одно удовольствие, что бга греть - не кипит не пузырится не дымит ничого...
