Страховка при запуске трансформатора

Цитата (rusadmin @ 9 окт 2026 в 11:12)

У нас под Тюменью и 500кВ есть

у нас в КЗ и 1150 кВ было

Просто они без бланка переключений.
Размещено через приложение ЯПлакалъ

А могло быть вот так:

Крючек не спасет, но будет что хоронить. Уже плюс. :)))

Цитата (rusadmin @ 9 окт 2026 в 09:12)

У нас под Тюменью и 500кВ есть

А в Ленобласти и 750 имеется.
Расщеплённая фаза из пяти проводов пучком.

Да, когда я в перчатках оперативной штангой довводил от души перекосоёбленные в разные стороны фазы ВН под напряжением 10 кВ и хуй отключишь - с него всё начинается... а сзади стоит мой начальник, тоже весь в СИЗах и дышать боится...

не устану вспоминать старую свою быль
"-товарищи, завтра пуск ГРЩ, прошу соблюдать меры электробезопасности при работе с большими токами!"
"-да кого вы "лечите", мы в энергетике не первый десяток лет, ещё нас то будете предупреждать"
как итог на следующий день двое средней прожарки по "Скорой" (не хохмил бы конечно, если бы серьёзно пострадали, но, подкоптились знатно)

Цитата (Одинец @ 12 окт 2026 в 16:14)

Да, когда я в перчатках оперативной штангой довводил от души перекосоёбленные в разные стороны фазы ВН под напряжением 10 кВ и хуй отключишь - с него всё начинается... а сзади стоит мой начальник, тоже весь в СИЗах и дышать боится...

1994 год.
Выводили из работы автотрансформатор 220/110кВ.
Шинный разъединитель 220кВ нормально отключился; а вот разъединитель 110 кВ 1й системы шин (ЕМНИП), застрял.
Никак не идет!

Картина маслом.
Я, стажёр ДЭМ, ДЭМ, зам начальника п/ст, начальник п/ст, за трехметровую трубу, все в СИЗ, перчатки, боты, по команде зам главного инженера ЦЭС пытаемся отключить разъединитель 110кВ.
- Рраз, два, взяли!
- Рраз, два, взяли!

Колонки хрустят, я посредине и точно знаю, что если колонка сломается, под разъединитель мне не укатиться.
Ничего, выдернули ножи разъединителя.

Да чего только с 20 мая 1985 не было!
Точнее с сентября 1981, с первого моего калыма.
Это сообщение отредактировал Former64 - 12 окт 2026 в 16:59

KottBayan
Спасательный крюк не используется для 10Кв

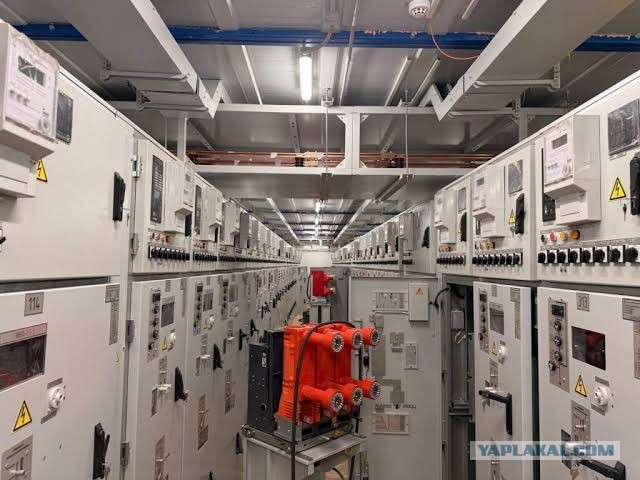

попробуй тут его использовать, в камерах одностороннего обслуживания например в КРН

Цитата (Kubanuga @ 12.10.2026 - 16:50)

KottBayan Спасательный крюк не используется для 10Кв попробуй тут его использовать, в камерах одностороннего обслуживания например в КРН

У нас несколько РУ 6-10кВ однорядных с компоновкой примерно как на видео. А есть и в два ряда, по 4 ячейки с каждой стороны. И места там, хоть танцуй! И да, у нас крюк не используется. Но не потому что невозможно, а потому что его просто нет.
Размещено через приложение ЯПлакалъ

Цитата (KottBayan @ 12 окт 2026 в 18:22)

У нас несколько РУ 6-10кВ однорядных с компоновкой примерно как на видео. А есть и в два ряда, по 4 ячейки с каждой стороны. И места там, хоть танцуй! И да, у нас крюк не используется. Но не потому что невозможно, а потому что его просто нет.

В законодательстве РФ и действующих правилах нет прямого требования об обязательном наличии спасательного крюка (штанги ШОС) на каждой подстанции.

Цитата (Kubanuga @ 12 окт 2026 в 17:44)

В законодательстве РФ и действующих правилах нет прямого требования об обязательном наличии спасательного крюка (штанги ШОС) на каждой подстанции.

А сейчас вообще есть действующие правила, в которых прописаны защитные средства, которые обязательно должны быть в РУ того или иного класса напряжения?

KottBayan

Цитата (KottBayan @ 12 окт 2026 в 18:58)

А сейчас вообще есть действующие правила, в которых прописаны защитные средства, которые обязательно должны быть в РУ того или иного класса напряжения?

«Инструкция по применению и испытанию средств защиты, используемых в электроустановках», утвержденная Приказом Минэнерго России от 30.06.2003 № 261.
Конкретные перечни защитных средств для РУ разных классов напряжения приведены в Приложении 8 к этой Инструкции («Нормы комплектования электроустановок средствами защиты»)

Цитата (Kubanuga @ 12 окт 2026 в 18:03)

«Инструкция по применению и испытанию средств защиты, используемых в электроустановках», утвержденная Приказом Минэнерго России от 30.06.2003 № 261. Конкретные перечни защитных средств для РУ разных классов напряжения приведены в Приложении 8 к этой Инструкции («Нормы комплектования электроустановок средствами защиты»)

Она отменена уже года три как. А взамен ничего не выпустили.

Цитата (KottBayan @ 12 окт 2026 в 19:06)

Она отменена уже года три как. А взамен ничего не выпустили.

Это для ростехнадзора
Оперативные, но это минималка для линейщиков и оперативников
не путать с нормой выдачи СИЗ

Цитата (Kubanuga @ 12 окт 2026 в 18:24)

Это для ростехнадзора

«Инструкция по применению и испытанию средств защиты, используемых в электроустановках», утвержденная Приказом Минэнерго России от 30.06.2003 № 261, была отменена Приказом от 01.12.2023 № 1105 Минэнерго России.
И это не для Ростехнадзора, это для ВСЕХ!
Это сообщение отредактировал KottBayan - 12 окт 2026 в 19:15

Цитата (Kubanuga @ 12 окт 2026 в 18:50)

KottBayan Спасательный крюк не используется для 10Кв попробуй тут его использовать, в камерах одностороннего обслуживания например в КРН

На фото у Вас не КСО (камеры одностороннего обслуживания), а КРУ с средним положением выкатного элемента.
По фото плохо видно, но вероятно проектировщики поставили ячейки с нарушением ПУЭ 4.2.91 (в общем случае 4.2.90 2 метра двухрядном расположении в коридоре с приводами разъединителей и выключателей), потому и тесно, и неудобно пользоваться крюком.
Когда хочется вернуться домой будешь и крюком, и веревкой и палкой деревянной, и главное головой

Цитата (doommm @ 12.10.2026 - 01:22)

Навеяно моим предыдущим комментарием: Никогда не задумывался о том, что люди не понимают, что ток от батарейки через них течет даже если они этого не чувствуют (если коснуться плюса и минуса пальцами даже обычной батарейки). Это можно даже зафиксировать мультиметром. Люди не понимают почему на языке ты крону чувствуешь, а если взять пальцами за контакты - нет. Для меня это настолько очевидно... Может кто-то возьмётся сделать статью ))) P.S. А может ещё кто-то объяснит школоте что не нужен трансформатор 380->220. (Вы его никогда не увидите за всю свою жизнь, если не работаете на весьма специфических предприятиях с весьма специфическим оборудованием) Это супер специфическая фигня, в обычной жизни просто не нужно использовать все 3 фазы и получишь свои 220В даром! (такие трансформаторы на самом деле существуют, но им нужно с 3х фазного 380 получить 3х фазное 220 - это из разряда кто-то перегрелся при проектировании оборудования)

Месяц назад как раз видел двухобмоточный ТН с 380 на 220. Почему такой применили - непонятно,но факт есть факт.
Размещено через приложение ЯПлакалъ

Цитата (MakakbI4 @ 14 окт 2026 в 00:08)

Цитата (doommm @ 12.10.2026 - 01:22) Навеяно моим предыдущим комментарием: Никогда не задумывался о том, что люди не понимают, что ток от батарейки через них течет даже если они этого не чувствуют (если коснуться плюса и минуса пальцами даже обычной батарейки). Это можно даже зафиксировать мультиметром.  Люди не понимают почему на языке ты крону чувствуешь, а если взять пальцами за контакты - нет. Для меня это настолько очевидно... Может кто-то возьмётся сделать статью ))) P.S. А может ещё кто-то объяснит школоте что не нужен трансформатор 380->220. (Вы его никогда не увидите за всю свою жизнь, если не работаете на весьма специфических предприятиях с весьма специфическим оборудованием) Это супер специфическая фигня, в обычной жизни просто не нужно использовать все 3 фазы и получишь свои 220В даром! (такие трансформаторы на самом деле существуют, но им нужно с 3х фазного 380 получить 3х фазное 220 - это из разряда кто-то перегрелся при проектировании оборудования) Месяц назад как раз видел двухобмоточный ТН с 380 на 220. Почему такой применили - непонятно,но факт есть факт.

С вероятностью 99,9 для гальванической развязки.
Цепи управления с различными ПЛК и не только, часто отделяют от общей сети, где "гуляют" переходные процессы - продлевают "жизнь" приборам в цепях управления
