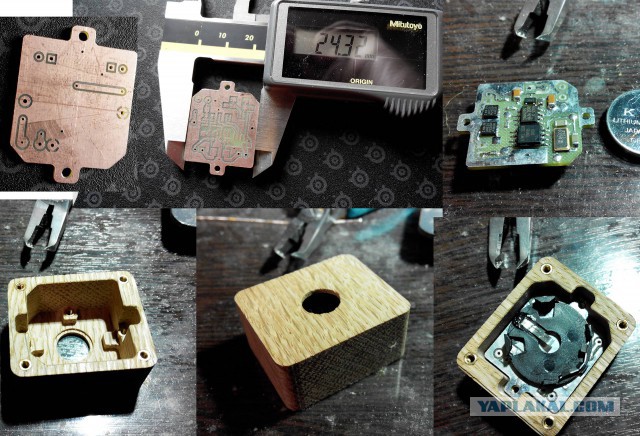

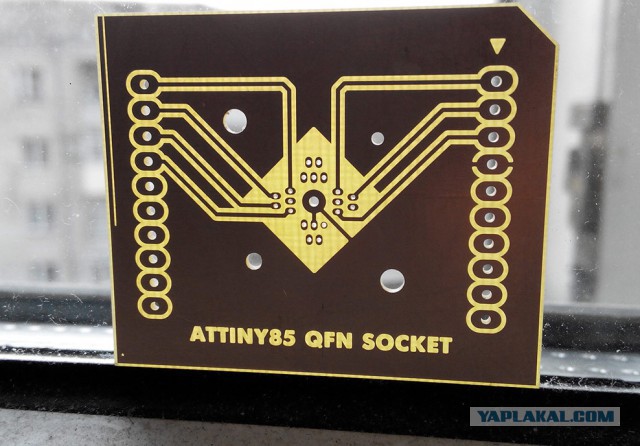

Запилил плату на фрезерном станке, фрезеровка вместо ЛУТ

А мне ЛУТ нравится, я под это дело ламинтор приспособил, 3-4 раза прогнал плату через него, бумагу смыл и трави себе.

....

Написал сначале портянку, потом подумал, затёр и резюмирую...
Утюг наше фсё, а это - извращение...

Это сообщение отредактировал vstgod - 9.01.2016 - 20:17

Всем людям , кто пытался про химтравление! Кооператор другу, у меня два медика подрабатывают! На днях так мотор на волге перебрали! .? Через выхлопную трубу, оба проктологи! Фрезеруйте что-то другое. Не надо про платы. По специальности конструктор РА

Нет, надо!!
Я работаю на предприятии тыц. При производстве плат применяются фрезерные работы. Технология производства таких плат была разработана еще в СССР. Предприятий применяющих такой способ производства плат я не встречал ни у нас, ни за рубежом.

Фтопку фрезерование. Фрез не напасешься, только травление.

Попробуй на двусторонний скотч или на терморклей

Как сделать, чтоб серединка не выгибалась?
А никак. Только с переустановом прихватов. Крепишь одну половину, делаешь другую. Как сделалсь другая, крепишь её, первую отпускаешь.

Привет родному ВолгГТУ :)

Начал смотреть видео по фрезеровке платы,на музыку прибежал дочка и стала танцевать.(3 года)

Забыл добавить - специально чтобы учесть изгиб платы - ребята сделали скрипт под linuxcnc. То есть сначала сканируется подложка, а потом с учётом карты неровностей производится фрезеровка.
ЛУТ наверное удобен, но
1. От хлорного железа корродируют рядом расположенные предметы. А предметы могут быть очень дорогими и очень поверочными и даже кл. 0!
2. Качество платы зависит от твоих прямых рук, а не от чуть более прямого чпу.
3. Пока сверлишь миллион отверстий проклянешь всех богов средиземья!

Но тут как говориться - кто к чему привык.

зачем прихваты? чтобы середина не выгибалась, следует делать так:
1 - основа на которой лежит текстолит, ее необходимо предварительно выровнять
2 - на эту основу клеится тонкий 2 сторонний скотч на полимерной основе, толстый скотч не подходит
3 - на скотч клеится плата и фрезеруется на глубину примерно 0.05

изготавливаю печатки именно таким способом, все решает ровная основа и качественный 2 сторонний скотч наклеенный без пузырей и мелких соринок

Это сообщение отредактировал Jeri - 9.01.2016 - 22:27

Лут в теме а фоторезист вообще...

Тут на ютуб уже вопрос про музыку) трек Omfg - Hello)

А то как аффтор печатку развёл - так только кроликов разводить
Резистор в правом верхнем углу вместо перемычки никак нельзя? Ну и еще там по всему полю несколько "маразмов".

Про двустронний скотч писали?

у китайцев печатку не проще заказать?

В политехе? Чувак, я с тобой играю )))

Да всё правильно-фрезить "стекло" в массы, да ещё задёшего, конечно надо постараться найти идиота-производственника, этож магнитофон соната216 золотым стал бы при таких то технологиях...
Сколько стОит свёрлышко на сверловке в потоке кто скажет???

Это сообщение отредактировал vstgod - 9.01.2016 - 23:36

Догадаетесь с трёх раз почему?
Для создания одного-двух прототипов, для отладки схемы или прошивки, на производстве не имеющим свою линию изготовления печатных плат такой способ решение многих проблем (уверен на 80% на производстве такой способ давно используется), даже там где линия есть это тоже решение, не надо целую линию гонять. А вот фрезеровать на потоке, скажем партию из нескольких тысяч штук... Вы всерьёз полагаете что это реально? Сколько фрез вы поменяете прежде чем закончите партию? "Гладко было на бумаге, да забыли про овраги!"

Вот кое что есть про изготовление:









А вот, как с помощью "Лазерника" можно засвечивать фоторезист(малость другая технология):

Нахрена? Есть либо фоторезист-ультрафиолет-хлорное железо, либо тушь "Кальмар" - перо №1 - руки - иголка - хлорное железо.

Таким способом Вы однозначно повредите поверхность текстолита. В случае если Вам нужна сверхтонкая платка - Вы ее просто перережете. При плотной компоновке - Вы не сохраните целостность дорожек - фольга не всегда приклеивается равномерно плотно и могут быть микро разрывы - замучаетесь их выискивать.

Но, так же учтите, что при травлении хлорным железом дорожки принимают форму буквы "т", то есть подтравливаются с низу. По этому процесс травления нельзя затягивать и дорожки должны быть максимально допустимой ширины.

Я делал так:

- где у меня много дорог и узкая общая ширина пространства заливал кальмаром всю линию, а потом иголкой процарапывал покрытие.
- если дорожки очень тонкие - не дотравливал - прорезал скальпелем.

Ну ка кто так...

Технология была разработана для односторонних ГЕТИНАКСОВЫХ плат. ТЕКСТОЛИТ - это совсем другой материал.
см. здеся Правда там не о фрезеровке в основном. А более подробно - погугли ГОСТ 70-80х годов. Не поленись если так надо.

Вообще-то , обычное дело , только для плат , на которых нужны полигоны с зазорами между ними , тогда , при малых сериях , используют ЧПУ . Скажем , D&B так фильтры для акустических систем делают .

чпу удобно тем, что относительно быстро можно прототипировать целое устройство, от печатной платы до конечного корпуса с платой внутри и кнопками управления.
толщина дорожек и мелкие элементы на плате ограничены лишь жесткостью станка(отсутствием вибрации) и размером гравера - не правильной формы, 2сторонняя плата с очень плотным монтажом и 0.1 - 0.2 дорожками совсем не проблема для чпу.

При ЛУТ-е например частенько из за не равномерного нагрева при печати "ведет" размер рисунка платы, что при 2 стороннем монтаже ведет к несовпадению переходных отверстий.
ну и разумеется покупать чпу фрезер исключительно для создания печатных плат весьма сомнительное с точки зрения финансов удовольствие, фрезеровка ПП как правило это побочный "бонус" при использовании чпу фрезера для каких-то других, основных целей...

из плюсов фрезерованной платы - под qfn\mlf корпусами легче вымывать флюс, т.к. пространство между выводами дополнительно "выбрано" в глубину, в итоге корпус чипа как бы дополнительно приподнят.

может кому пригодится, процесс подготовки УП для последующей гравировки
связка программ: diptrace -> cam350(со скриптом gerber2dxf) -> artcam -> ncstudio

Ваша ссылка не открывается. Но я работал в военной и авиационной технологии, когда черные ящики не умирают!

Jeri
Расскажите как со второй стороны в координаты входите? Я пока только односторонние платы делаю. Но это сильно неудобно - много перемычек
