Уменьшение звука выстрела - это только одна из составляющих маскировки оружия. Часто требуется замаскировать и само оружие. Оно называется оружием скрытого монтажа, или маскированным. Обычно для этого используют различные предметы. Пистолет-авторучка, пистолет-портсигар, стреляющая трость, пряжка-пистолет - все это реально существующие разработки. Конечно, их эффективность весьма ограничена, но они и рассчитаны на внезапное применение с коротких дистанций, и их главная ценность - возможность пронести туда, куда с обычным оружием просто не попасть.

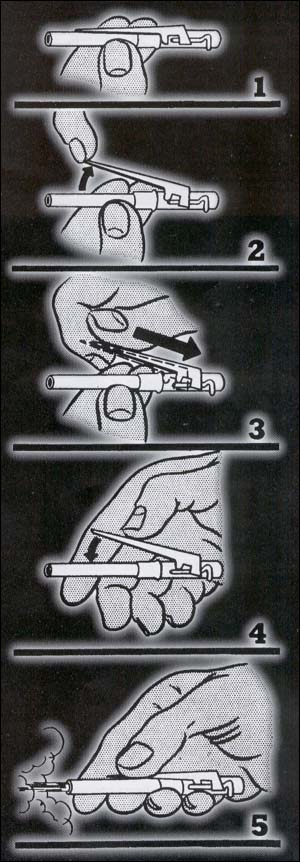

Стреляющая ручка

Самое простое - это стреляющая ручка. Такое оружие появилось во время Второй мировой войны в качестве оружия последнего шанса для тайных агентов. Главный его недостаток - одноразовость действия.

Предыстория его появления такова. В 1941 г. в Вельвине, на севере Лондона, появилась лаборатория под руководством Д.М. Невитта, прозванная «магазином игрушек Черчилля» и призванная разрабатывать оружие и специальные средства диверсионного характера для Управления специальных операций (УСО). Вскоре среди прочих разработок было представлено однозарядное «экспериментальное стреляющее приспособление, удерживаемое рукой», в виде авторучки под 5,6-мм патрон кольцевого воспламенения. Оно получило название «Вэлпен» (WELvin-PEN).

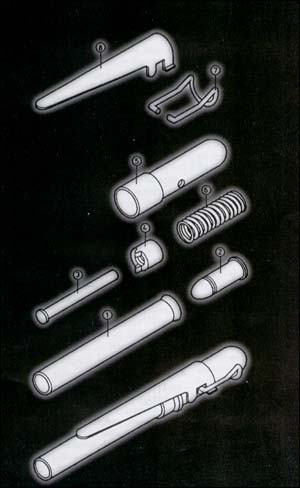

Одно из маскированных стреляющих приспособлений отечественной разработки выполнялось в виде авторучки с выдвижным стержнем на обоих концах и свинчивалось из двух частей. Одна часть действительно представляла собой авторучку с обычным шариковым стержнем. Во второй монтировались ударно-спусковой механизм и стволик, снаряженный 5,6-мм патроном. Причем дульная часть ствола выполнялась на конус, как у обычной ручки. Дабы сам пользователь не запутался, «огнестрельный» конец специально окрашивался.

Короткий ствол оружия «авторучек» не обеспечивает полного сгорания порохового заряда, большая часть которого вылетает из ствола, усиливая вспышку и звук выстрела и дополнительно снижая энергию пули и без того слабого патрона. При стрельбе по человеку она не сможет даже пробить плотную одежду, а проникнув сквозь нее, не причинит чувствительного ранения - получится эффект, сравнимый со стрельбой прокаленным песком или солью, применявшейся раньше сторожами. Стремясь к реальному поражению, «авторучку» надо рассчитывать под пулевой патрон и готовить к тому, чтобы метить в уязвимые участки тела противника - а при таком оружии это непросто даже на очень малой дальности.

Но «авторучки» несмертельного поражения также имеют свою нишу. Р. Адриан, разрабатывая «ручку», предназначенную для «гражданского» рынка, решил ограничиться «ранящим» эффектом, а заодно несколько усовершенствовать и сделать безопаснее простейшую схему «авторучки».

Российское 15-мм изделие «Авторучка» также рассчитано в основном на отстрел боеприпасов несмертельного действия и ближе к полицейским спецсредствам. Комплект патронов к ней включает: сигнальный зеленого, красного, желтого или белого огня (при наклоне «Авторучки» в 45 градусов к горизонту высота подъема такой «ракеты» достигает 50м); патрон с резиновой пулей (травматическое действие на дальности до Юм); светошумовой патрон, дающий в радиусе 2 м силу света 2 млн. канделл и уровень звукового давления 100 дБ; красящий патрон, выбрасывающий под углом 60 градусов краситель с лакри-матором на дальность до 3 м.

Идеей стреляющей ручки не замедлили воспользоваться наши уголовные элементы, и одно время это оружие было головной болью милиции. Отечественные бандитские «ручки», как правило, заряжались малокалиберными патронами бокового огня, их ударный механизм был устроен по принципу оконного шпингалета. Короткий ствол (20 - 40 мм) чаще всего был гладким. Иногда использовавшиеся для этой цели обрезки нарезных стволов малокалиберок при небольшой длине ствола устойчивости пули не придавали. Постепенно это поветрие сошло «на нет», поскольку из-за крайне ненадежного ударного механизма жертвами случайного выстрела этого «оружия» чаще оказывались сами криминальные владельцы.

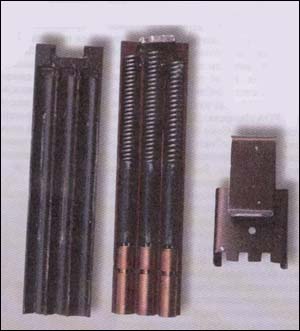

Впоследствии идея стреляющей авторучки с ударным механизмом по принципу шпингалета была использована в трехзарвд-ном сигнальном устройстве. Довольно громкий звуковой сигнал этого устройства достигается разбитием охотничьего капсюля «Жевело». Это - трехканальное устройство, состоящее из трех совмещенных ударных механизмов, каждый из которых состоит из оправки для капсюля «Жевело», ударника и пружины. В этом устройстве случайное разбитие капсюля при невзведенных ударниках исключается тем, что пружины не имеют предварительного поджатия и ударник касается капсюля без какого-либо усилия. Взведенные ударники надежно стопорятся движком с пружинным зажимом, которым сигнальное устройство удерживается в кармане одежды. В свою очередь движок стопорится на корпусе устройства защелкой. Для снятия устройства с предохранителя необходимо сначала придавить пружинный зажим к корпусу, затем сместить движок назад. Разбитие капсюлей производится поочередно поворотом выступающих флажков ударников.

Пистолеты - портсигар, зажигалка, коробок, спичка

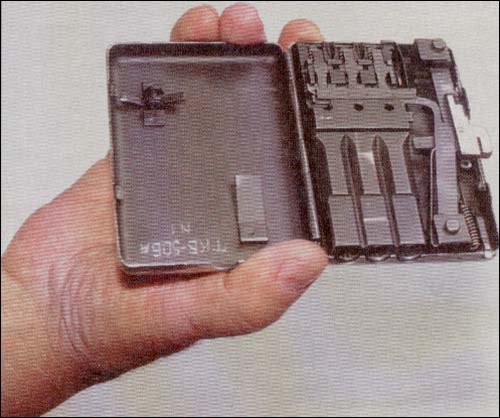

Множество повседневных предметов человек носит в карманах. И многие из них так или иначе можно превратить в маскированный «карманный пистолет». Пример тому - жесткий портсигар, половину которого занимают обыкновенные сигареты, а во вторую вмонтирован пистолет со складным спусковым крючком. При нажатии на спуск сначала открывается задвижка в стенке, прикрывающая дульный срез ствола, затем следует выстрел.

Свой «портсигар» для сотрудников госбезопасности создал в середине 50-х годов XX в. известный тульский оружейник И.Я. Стечкин. Но предварительно был создан специальный боеприпас, обеспечивающий бесшумный и беспламенный выстрел. Игорь Яковлевич предложил выталкивать пулю из ствола поддоном, который, придав пуле начальную скорость, останавливался в конце ствола, перекрывая выход пороховым газам. При следующем выстреле поддон становился пулей, а очередной элемент перекрывал канал ствола. Таким образом звук и пламя наружу не выпускались. Патрон получил наименование СП1. В качестве гильзы для него использовалась гильза штатного патрона пистолета ПМ. Еще до завершения лабораторных исследований СП1 Стечкину пришло в голову другое конструктивное решение идеи «отсечки» газов. В качестве пули он взял оболочку пули патрона ТТ, вставив в нее длинный дюралюминиевый стержень. Гильза представляла собой перештампованную с целью уменьшения наружного диаметра заготовку гильзы патрона образца 1943 года до ее обжатия по дульцу. Заряд специального состава был очень небольшим - он едва перекрывал затравочные отверстия капсюля. Этот заряд поджимался к дну гильзы алюминиевым колпачком. Лишь после этого заготовка гильзы обжималась по дульцу под 7,62-мм пулю с выступающим алюминиевым стержнем. Эта пуля вставлялась в гильзу до упора стержнем в колпачок. Первые опытные образцы патрона, названного СП2, были изготовлены лично Стечкиным. (Каким же надо быть мастером, чтобы в тисках выполнять штамповочные работы!)

Скрытое оружие в поясной пряжке, мобильном телефоне

Более чем обыденный предмет - ручная кладь, будь то сумочка, кейс или визитка. Ее наличие в руках никого не удивляет, с владельцем она может находиться практически постоянно. В зависимости от размеров она позволяет скрывать различное оружие для использования с определенной целью.

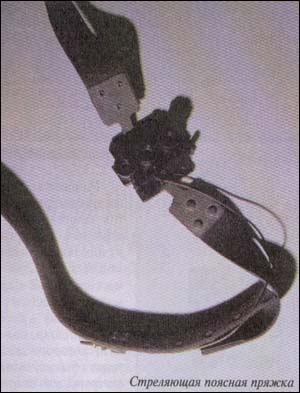

В наше время в тульском ЦКИБ СОО конструктором Б.В. Бондаревым (известным создателем снайперской винтовки СВУ АС) разработано два вида скрытного оружия - одно вмонтировано в поясную пряжку, другое скрыто в прозаическом мобильнике.

Хорошо известны и так называемые «кейсы-автоматы». Несмотря на интригующее название, речь идет о вполне обычных образцах малогабаритного автоматического оружия, снабженных ручками для переноски и с легко сбрасываемым кожухом в виде дипломата (атташе-кейса). Чехи таким образом замаскировали слабенький пистолет-пулемет «Скорпион», в ФРГ -пистолет-пулемет МР5К , в России - гораздо более мощный автомат 9-А-91. На ствольную коробку оружия сверху крепится ручка, подобная ручке дипломата. Владельцу необходимо нажать рычажок на ручке, после чего кожух отбрасывается и в руках оказывается готовое к стрельбе оружие. Здесь речь идет скорее не о маскированном оружии, а о способе скрытого ношения «обычных» образцов. Равным образом специальные отделения дипломатов, сумок через плечо или поясных сумок используются для скрытого ношения пистолетов и револьверов.

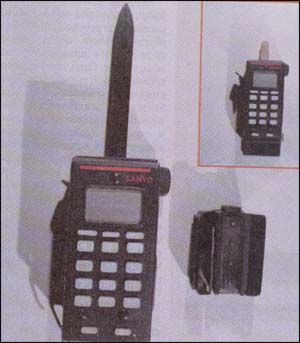

Стреляющие портсигары, сигаретные пачки, «кейсы-автоматы» обычно выполнялись многозарядными, но прошла мода - и они исчезли. Новое поколение замаскированного оружия теперь выполняют в виде сотовых телефонов. Очень удобно, тем более что торчащий ствол хорошо маскируется под антенну. Впрочем, на этом проблемы не кончаются. В идеале оружие не должно обнаруживаться металлодетек-торами. Тут один путь - применение новых высокопрочных пластиков и металлокерамики для наиболее нагруженных деталей. По этому пути и пошли создатели пистолета-невидимки «Glass Gan», состоящего на вооружении американских спецслужб. Оружие перезаряжается автоматически, по принципу автоматики - отдача свободного затвора. Выстрел происходит с заднего шептала, то есть как в пистолетах-пулеметах. Такая конструкция достаточно проста и надежна. Оружие рассчитано на безгильзовые патроны, которые тоже не обнаруживаются металлоискателями. Керамическая пуля имеет пластиковое покрытие, которое и взаимодействует с нарезами в стволе, а так как острые грани создают дополнительные напряжения, к которым металлокерамика гораздо чувствительнее, чем обычная сталь, то нарезы выполнены полигональными. Для большей скрытности пистолет снабжен глушителем обычного интегрированного типа. Емкость магазина 15 патронов. Как видим, вполне современное оружие.

Цитата

выполняют в виде сотовых телефонов

если это сотовый... мда... тогда я уйх его знает...
с таким девайсом определенно на себя внимание обратишь))))

VINEGAR
бери поправку на время, когда энтот сотовый был продвинутым девайсом, годиков так 5-7 назад, тада такой размер трубы никого не смущал (вспомни какими были первые мабилы)

sunsmile

Цитата

годиков так 5-7 назад

Цитата

такой размер трубы никого не смущал (вспомни какими были первые мабилы)

Тогда уж лет 15-17 назад и на Западе... В самом начале 2002 я был сам гордым обладателем Сименса А35, который был уже раза в четыре меньше последнего агрегата на картинке. Такие светятся в голливудских филмах 89-93 годов.

Паселентизатор
мдя, и в правду 5-7 лет - эт маловато будет...
толи память моя подкачала, толи я себе льстю в плане "как недавно это было..."

вспомнила - в 2001 г (в конце года) я гордо носила свою первую нокИю 3310 ))
Это сообщение отредактировал sunsmile - 29 ноя 2007 в 14:07

И кста, к слову - все, что выше - к спецназу не имеет никакого отношения. Это оружие разведчиков (проще шпионов), причем периода холодной войны 60-70-х, о чем, кстати, говорит и характерное качество фотографий.
Современное "мини-оружие", применяемое при спецоперациях, базируется уже на основе химреактивов, ядов, газа и вирусов. Соответственно и подгоняется уже под гораздо меньшие размеры и предметы, начиная от наручных часов и авторучек, заканчивая запонками и перстнями.

Паселентизатор
никто и не говорит, что это современное оружие
это так - углубление в историю

Паселентизатор
это больше похоже на оружие киллеров конца 90-х, начала 00-ых годов.

ХУй знает про малую убойность патрона 5,6 в ручке.... Скажем так... не мало их повидал в начале 90-х. Однокласника моего застрелили с такой ручки... и вообще, ствол делался конечно гладким, конической формы на выходе. Пуля, не имевшая долгого разгона, вылетала из такого ствола почти переворачиваясь. На практике это выглядело так:
При стрельбе в 10мм доску входное отверсти имело ровные края и соотвествовало калибру пули, с обратной же стороны, отверсти (если так можно назвать просто вывороченный кусок) было уже гораздо большего размера. так шта бойтесь - страшное, подлое оружие.
