Лук из шпона

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Suha82 18 окт 2014 в 16:53

Балагур • На сайте 11 лет

Сообщений: 917

108

Здравствуйте, дорогие ЯПовчане! Прибыл к вам из славной страны Рукожопии и привёз фотоотчёт об изготовлении лука и стрел. Это дебют. Всего будет 28 изображений.

Yap 30.04.2026 - 15:36

Продам слона • На сайте 21 год

Лук составной, рукоять - лиственница, плечи - дуб. Итак, рукоять. Цельный кусок, оклеен выкройкой на эпоксидке, откуда и жирные следы.

Сделаны пропилы до линий контура.

После обработки молотком со стамеской.

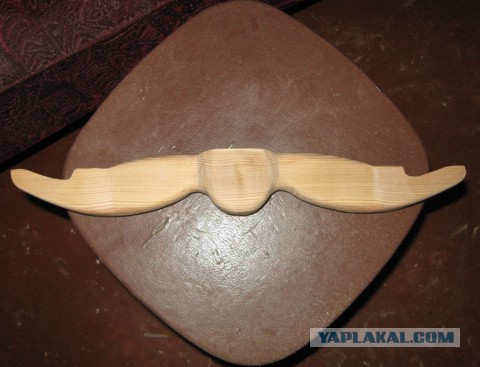

Доработано напильником.

Вклеиваем болты для крепления плеч.

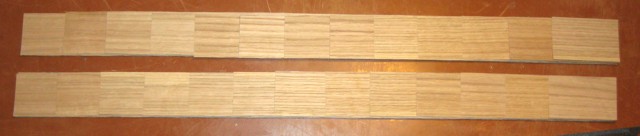

Набираем лесенку из раскроенных листочков шпона. Минимальная толщина - 8 слоёв, максимальная = минимальная + число ступенек.

Моя домашняя библиотека в роли пресса - под этой грудой сохнут плечи, склеенные через эпоксидку.

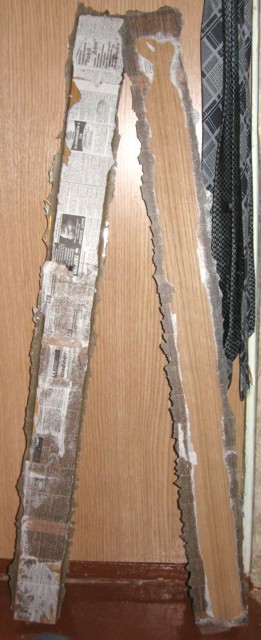

На следующий день.

Придаём плечам форму.

Всё ещё придаём форму...

Обдираем лишнюю эпоксидку.

Плечи почти готовы.

От каждого плеча отпилен кусок - оцениваем, как склеилось.

Наконечники плеч.

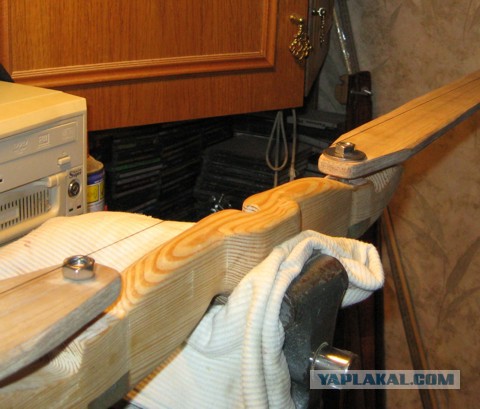

Выравниваем конструкцию относительно паза для стрелы. В этот момент были намечены отверстия для дополнительных центровочных болтиков.

Висят, сушатся...

Плечи и рукоять готовы.

Узел в сборе.

Обтачиваем сосновый штапик под древко для стрелы.

Наконечник "ловись рыбка" из мяча-прыгуна.

Окончательная проверка будущих стрел на кривизну.

Процесс изготовления хвостовика стрелы.

Простейшее оперение из скотча.

Тетива из рыболовного поводка. Узлы зафиксированы термоусаживающимся кембриком.
