Так уж получилось, что моя кухонька освещалась лишь лампочкой из вытяжки. С мая по сентябрь на широте Петербурга это не создавало особых проблем. Но «зима близко», а глазки жены мне дороже цены материалов на подсветку. Вперед!!111

Задача – красиво и светло. Решение – светодиодная лента в специальном профиле.
Итак, фото до:

Главная проблема - неосвещенная мойка:

Как я кухню осветил

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
LED4home
9.10.2014 - 21:31
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Чертим план кухоньки, прикидываем расход профиля и ленты. Профиль продается отрезками по два метра, лента режется на куски по 50 мм (лента 60 LED/м) или 100мм (30LED/м).

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:32
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

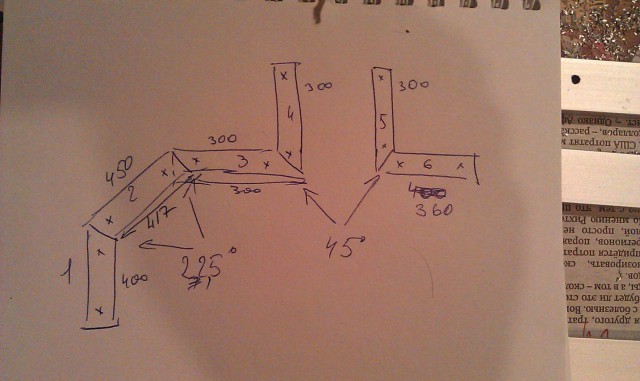

Профиль ушел под ноль. Для красоты и аккуратности, чтобы не было проводов под навесными ящичками, будем вести профиль непрерывно, соединяя его под углами 90 и 45 градусов. Для этого рез под 45и 22.5 соответственно. Сборочный чертеж:

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:34
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

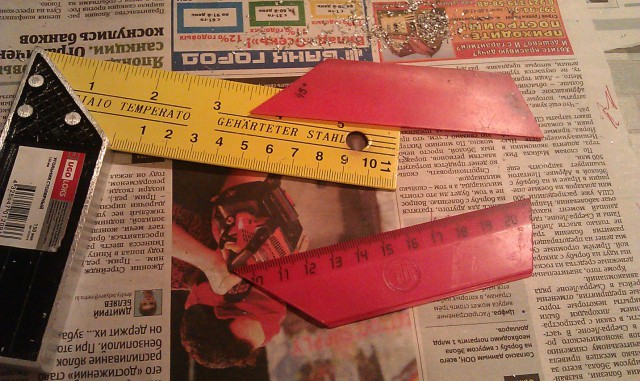

Нехитрый инструмент для разметки – линейка и пара шаблонов

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:35
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Напиленный профиль:

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:35
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Китаец не выдержал на последнем см пила:

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:36
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Подгоняем ленту и режем на подходящие куски. Лента – 5060 60 LED/м, свечением Warm White, 12 В.

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:36
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
А вот и блок питания, 12 В, 35 Вт. Лента потребит около 24 Вт.

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:36
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

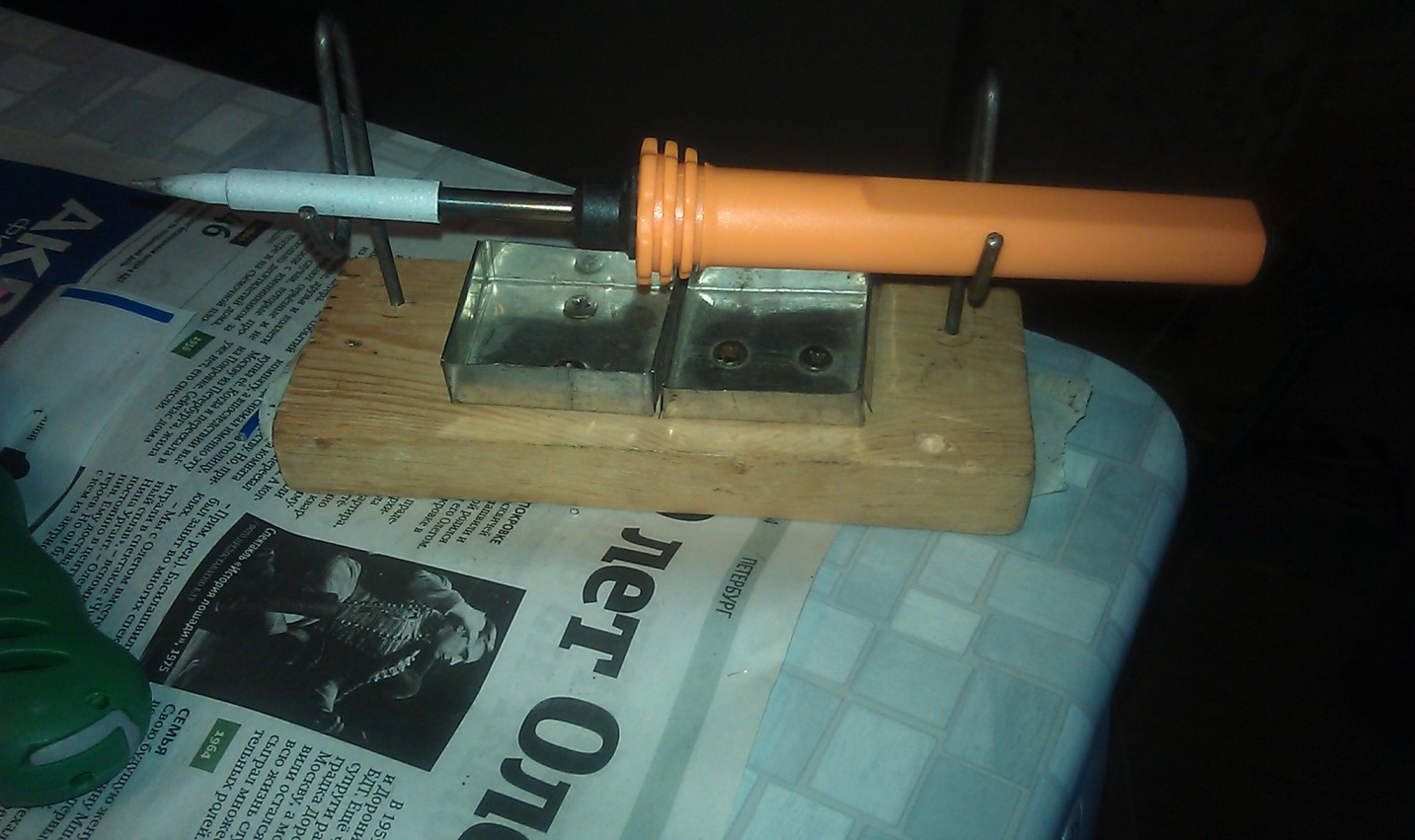

Первый кропотливый момент – надо соединить куски ленты. Спаиваем ее проводом из ШВВП 2х0.75, надо подбирать длины проводков в соответствии с расположением ленты. Пригодилась подставка под паяльник, сделанная в 5 классе на труде.

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:45
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Спаяли ленту. Второй кропотливый момент - присамореживаем профиль на сааамые мелкие саморезы. Прикрутили первый отрезок (на плане это 4й и 5й), следующий от него (3й и 6й)прикручивается после подгонки среза напильником. И так до конца.

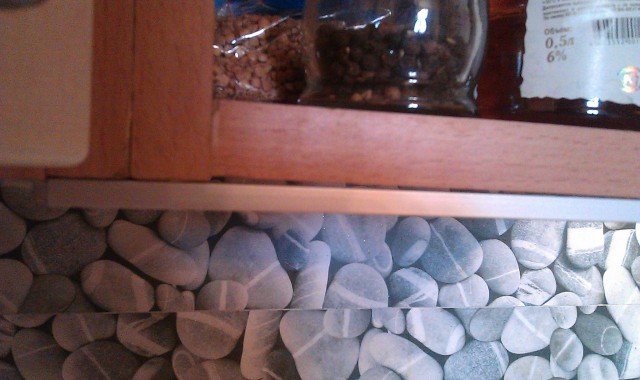

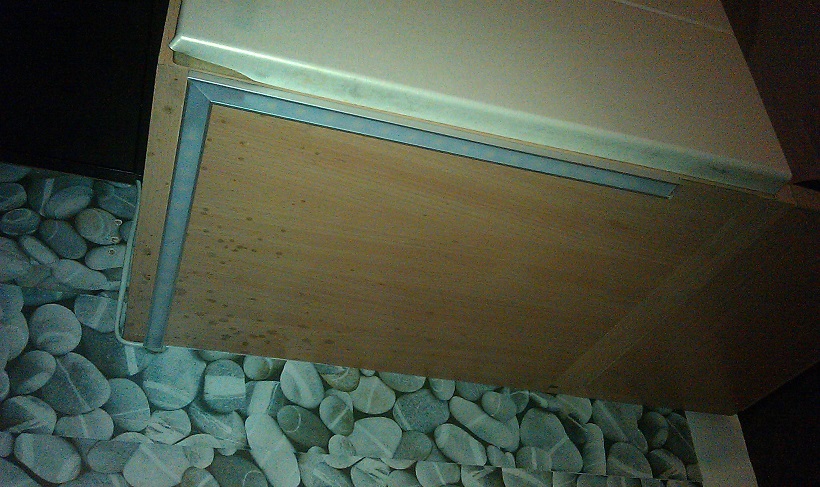

4й:


Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:45
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Примыкание 5 и 6:

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:46
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

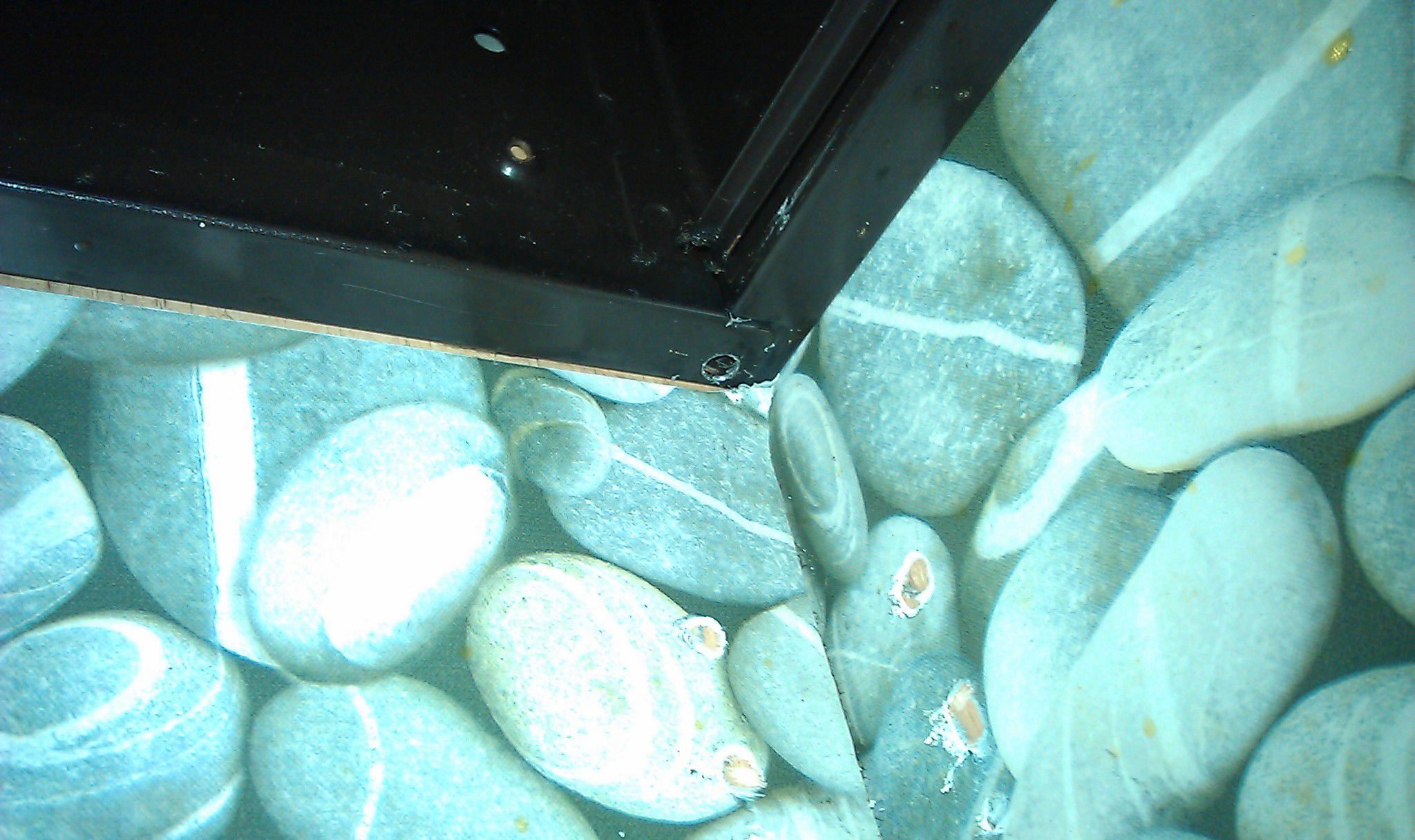

Так будем лицезреть отрезок 6, к сожалению кухоньки кривые, не всегда получается сделать выемку напильником.

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:47
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
И так далее все отрезки. На профили клеем ленту, благо она самоклеющаяся. Пора подключить ее к блоку питания, а блок питания к 200 В. Блок питания спрячем в вытяжку, места там достаточно. 220 В возьмем из патрона внутревытяжкиной лампочки. Для этого разбираем любую люминесцентную лампочку с подходящим цоколем

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:47
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

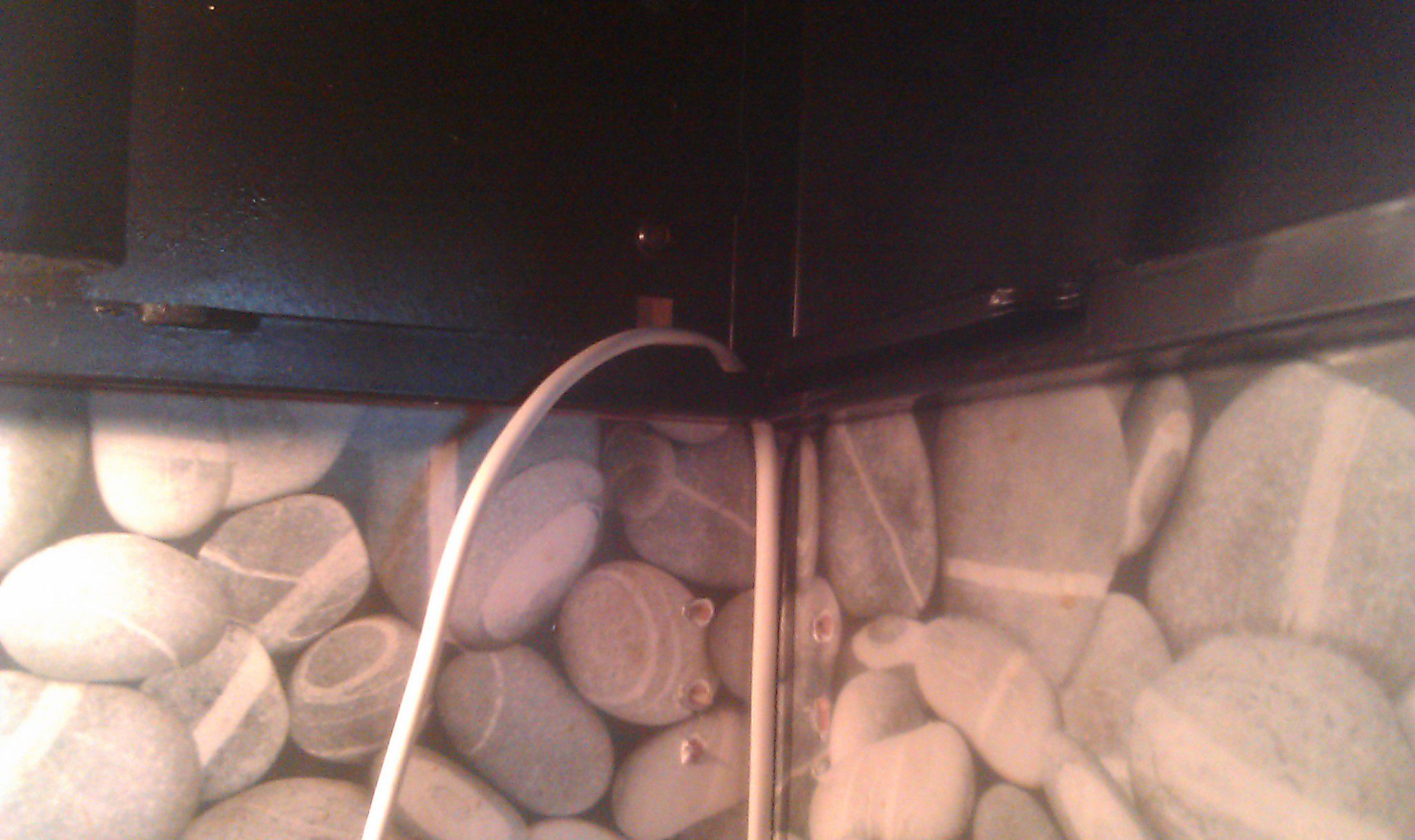

Провода от двух кусков лент введем в вытяжку через два отверстия слева

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:47
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

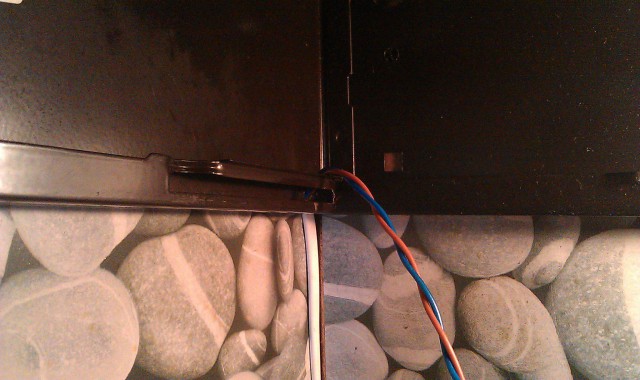

и справа

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:48
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Запихиваем ШВВП с одной

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:48
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
И с другой стороны

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:48
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43

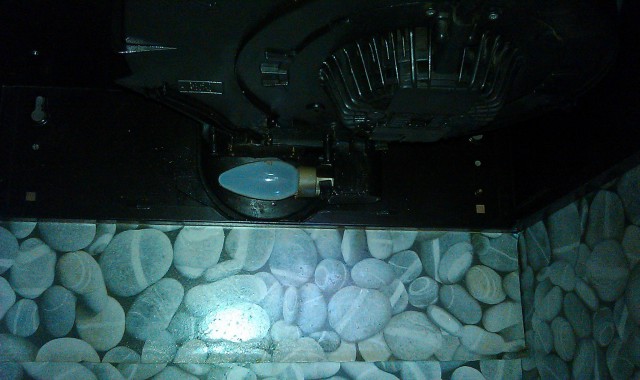

Место старой лампочки

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:48
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Припаиваемся к новому цоколю и вкручиваем его на старое место

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:49
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Закрепляем блок питания на боковую стенку на двухсторонний скотч

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:50
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Соединяем все Wagо для многожильных проводов и проверяем. Светит!

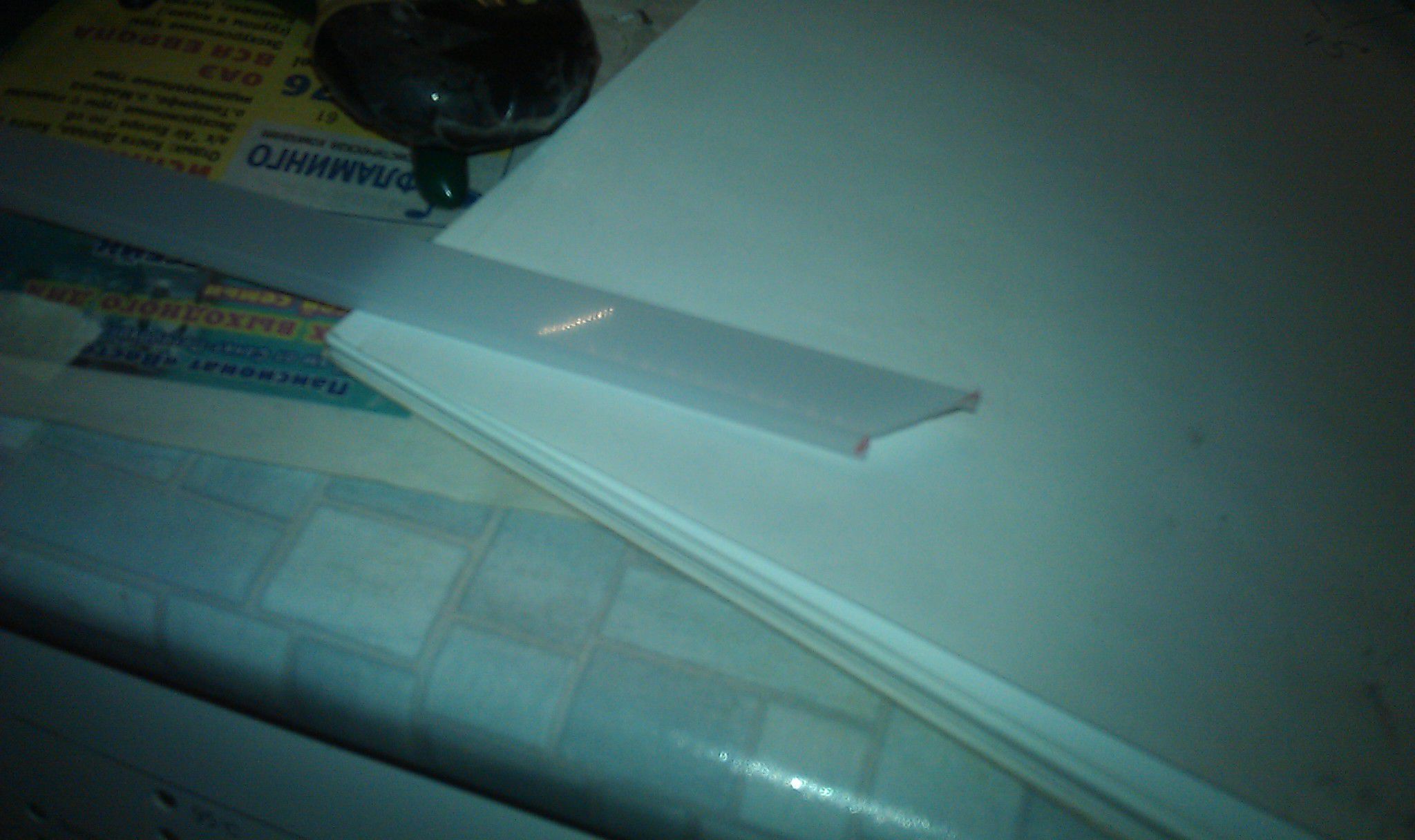

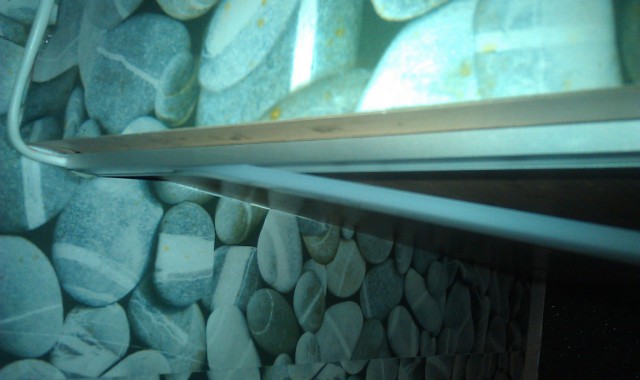

Собстнно последний кропотливый момент – надо закрыть ленту экраном, вставляющимся в профиль. Экран имеет форму \__/ . Штатно легким движением задвигается в профиль сбоку. НО, т.к. мы хотели все красиво, и соединили отрезки под углом, то хрен. С немалым усилием экран можно вставить сверху – на то ты и мужик, чтобы уметь вставлять (пошлая шутка, день прошел не зря). Вставляем предварительно нарезанный экран, подгоняя концы.


Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:50
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Потом :

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:52
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
Так и заэкранили 5 и 6 отрезки

Как я кухню осветил

[^]
LED4home
9.10.2014 - 21:52
Статус: Offline


Шутник

Регистрация: 31.03.14
Сообщений: 43
4 и 3

Как я кухню осветил

[^]
anjelina
9.10.2014 - 21:52
16
Статус: Offline


Плохая женщина

Регистрация: 9.09.14
Сообщений: 340
блин как все сложно...можно мне как девушке объяснить?)) sleepboobs.gif

[^]
