Проработав около года сгорела одна из светодиодных ламп установленная в спотах. Было принято решение попробовать починить ее.
Изучив этот материал я понял что мой случай относится к описанному как: "Светодиодную лампочку отремонтировать не удалось"
Но я решил попробовать! Кстати будет 19 фот (не надо ломать... не надо.).

И так, перед нами пациент.

Yap 05.05.2026 - 01:03

Продам слона • На сайте 21 год

Начинаем разбор лампы. Откручиваем шурупчики. Снимаем накладку.

Убираем линзы и видим еще одни шурупчики.

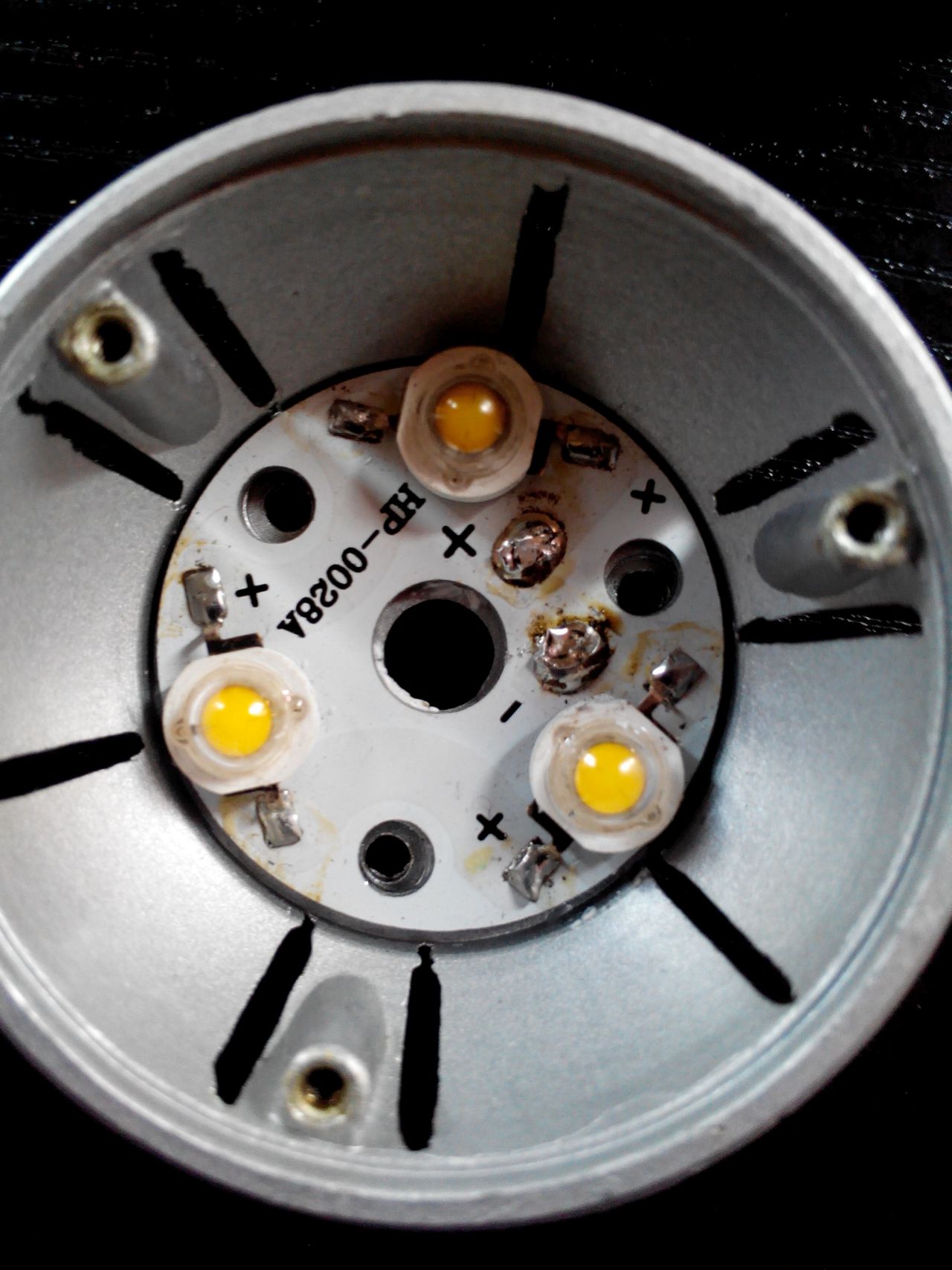

Откручиваем их и видим из чего состоит устройство LED лампы.
А именно из блока питания (почему то профаны называют его гадким словом драйвер для светодиодных ламп, на самом деле это блок питания) и собственно самих светодиодов.

Как я писал ранее, мой случай относится к тому, что заменить микросхему не получится, ввиду ее неизвестной маркировки.
Поэтому нужно купить сам блок питания. Главный вопрос - где их продают?
Нет, не в магазине электро товаров (хотя кто знает как у вас), я его купил в хорошем магазинчике радиоэлектронных товаров (где продают транзисторы, микросхемы и т.п.). Спрашивать надо блок питания для светодиодных ламп на 5W.
Вот он новенький БП, который стоит 1.35$

...

Все комментарии:

itally комментарий скрыт

-85

bio1977 автор 6 окт 2014 в 11:50

Ярила • На сайте 11 лет

Что бы произвести замену Блока Питания (БП) нам понадобится паяльник. Думаю многие со мной согласятся, что наличие паяльника дома это неотъемлемая часть любого уважающего себя рукожопа!

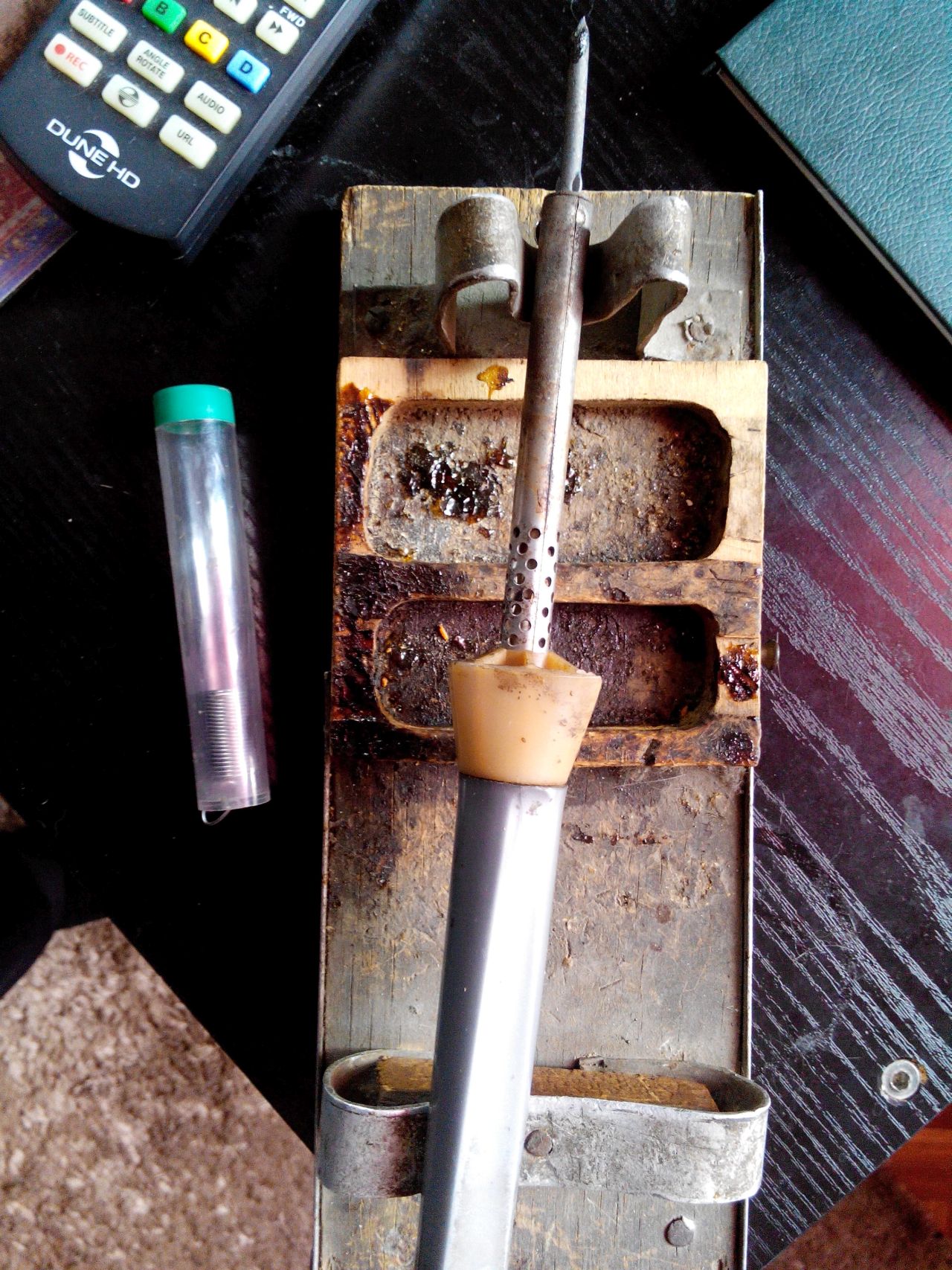

Поставим пока разогреваться.

bio1977 автор 6 окт 2014 в 11:52

Ярила • На сайте 11 лет

Сразу к делу - отпаиваем провода сгоревшего БП от светодиодной платы.

bio1977 автор 6 окт 2014 в 11:54

Ярила • На сайте 11 лет

И сразу же припаиваем новый БП (я думаю не нужно объяснять, что красный провод по умолчанию считается плюсовым, а белый соответственно м и н у с.)

Это сообщение отредактировал bio1977 - 6 окт 2014 в 11:54

bio1977 автор 6 окт 2014 в 11:58

Ярила • На сайте 11 лет

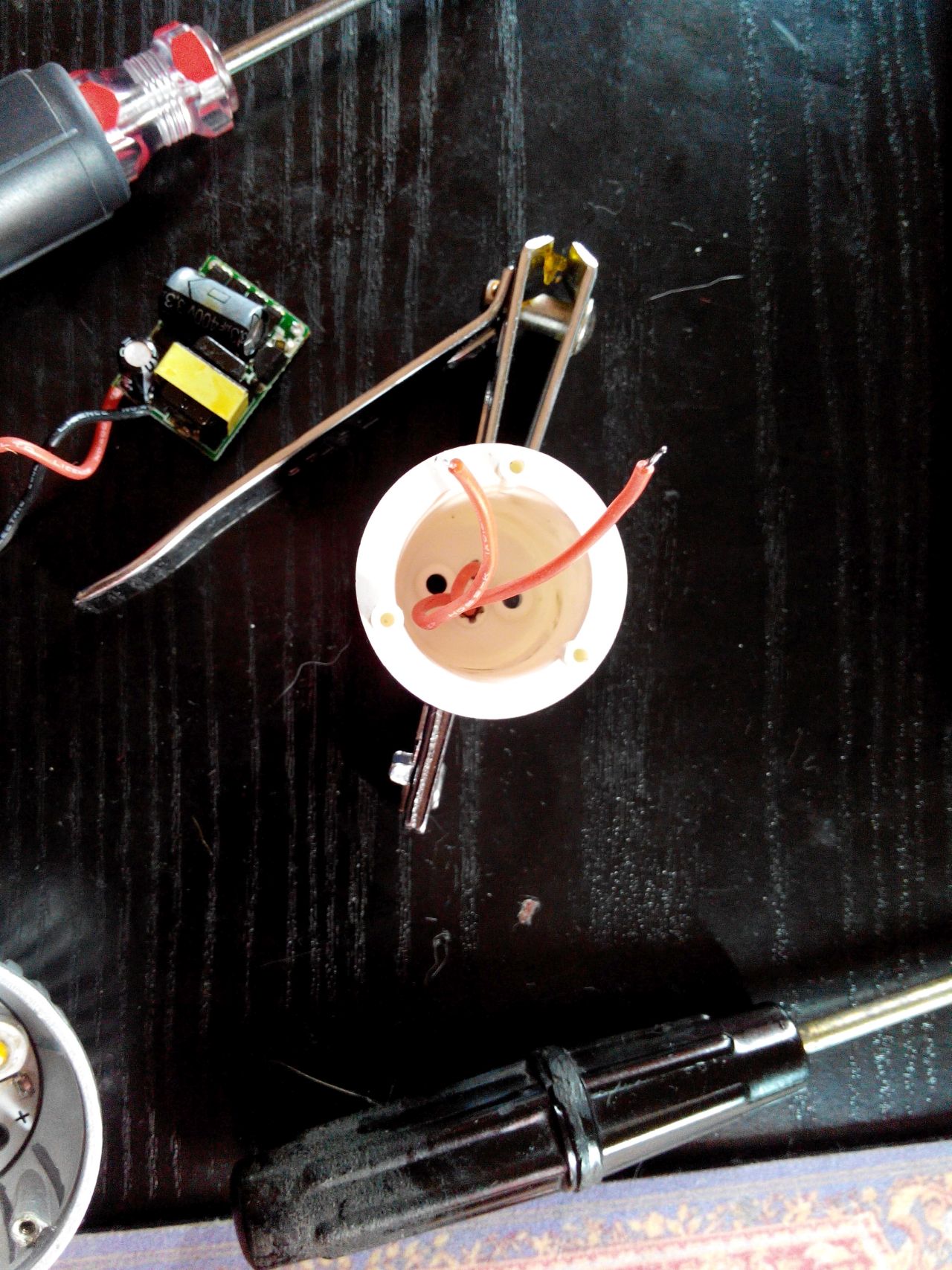

В моем случае возникла небольшая заминка, т.к. провода идущие к патрону лампы были не припаяны, а обжаты в конекторах. Значит легче было оставить провода от патрона и припаять их к плате нового БП, предварительно отпаяв имеющиеся на нём.
Вот так они были обжаты в патроне.

bio1977 автор 6 окт 2014 в 11:58

Ярила • На сайте 11 лет

Конфликт проводов... Белые должны быть выпаяны с платы...

bio1977 автор 6 окт 2014 в 12:04

Ярила • На сайте 11 лет

Выпаять белые провода из платы не составило труда, а вот впаять провода от патрона немного сложнее. Объясняю почему - как только вы отпаяете с платы провода, то отверстие в плате сразу же "закроется" оловом, т.к. плата с двухсторонними монтажными площадками.
Но мы с вами знаем как эти отверстия высвободить!

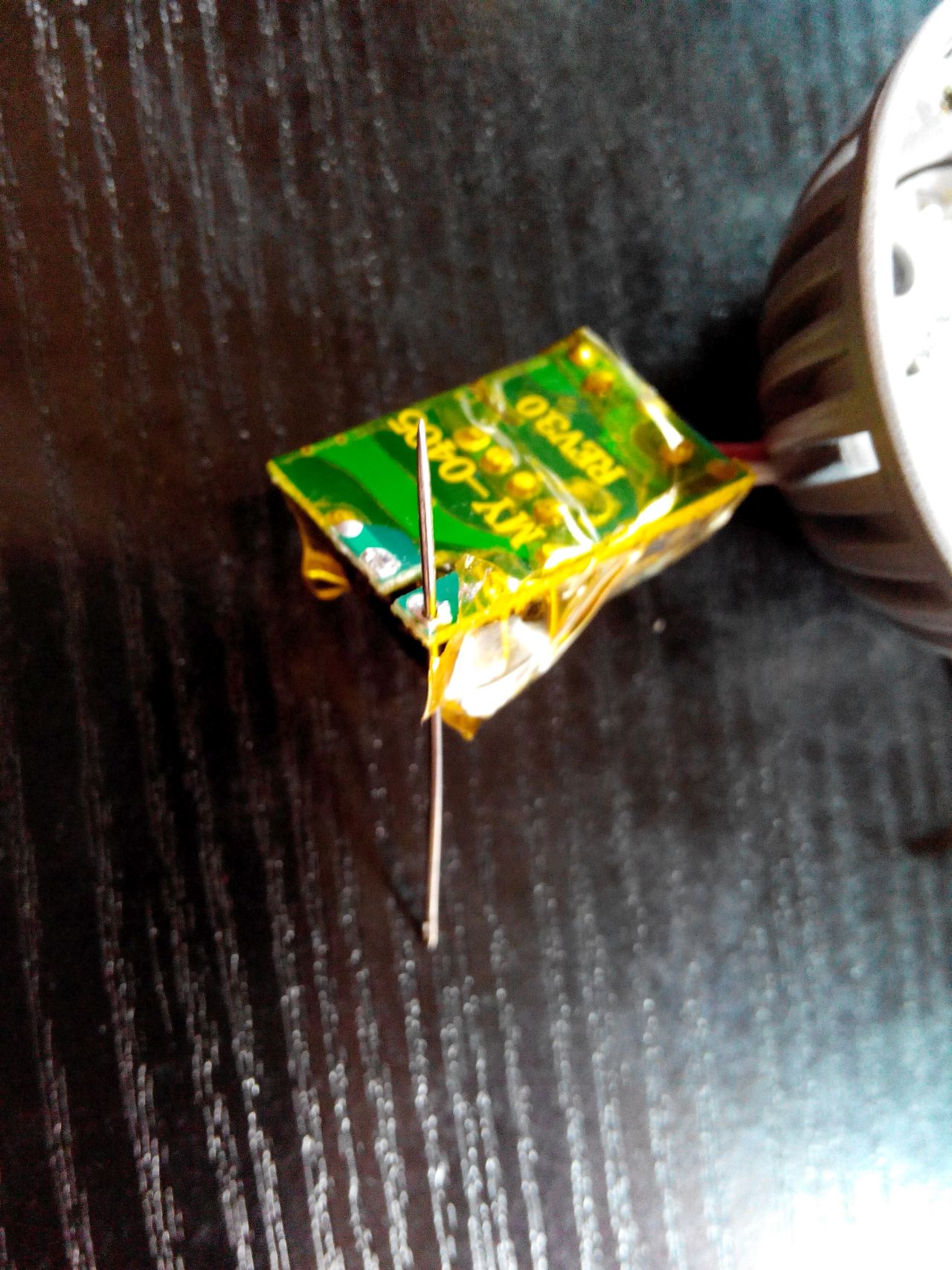

Подставляем снизу платы в залитое отверстие обычную иголку (по диаметру подходящую) опираем плату на эту иглу, а с другой стороны нагреваем паяльником и игла проходит сквозь и при этом не будет припаяна, т.к. материал иглы не так то просто запаять даже если захочешь.
Вот смотрите.

bio1977 автор 6 окт 2014 в 12:06

Ярила • На сайте 11 лет

Освободив от олова оба отверстия в плате, теперь просто припаиваем провода от патрона лампы.

bio1977 автор 6 окт 2014 в 12:07

Ярила • На сайте 11 лет

Собираем всё в обратном порядке.

bio1977 автор 6 окт 2014 в 12:07

Ярила • На сайте 11 лет

...

bio1977 автор 6 окт 2014 в 12:09

Ярила • На сайте 11 лет

Посвящается рукожопам ЯПа!

bio1977 автор 6 окт 2014 в 12:13

Ярила • На сайте 11 лет

В общем эта инструкция в копилку ~~лайфх..~~ нет, не люблю эти новомодные словечки. Ведь у нас есть свои слова - в копилку полезных советов!
