Рукожопство теплого пола, Как я в доме водяной теплый пол делал

Вечер добрый!
4 года я не спеша строю себе дом. Строим с отцом, поэтому работали только по выходным, ничего в принципе нас в этом не напрягало. Но в этом году у меня появился очень больший стимул - ко мне в начале года переехала жить теща со своим мужем. Поэтому на стройке я стал появляться намного чаще. За 3 года мы выгнали коробку, крышу и рядышком огород. Зимой перешли во внутрь и соорудили гипсокартонные перегородки. В конце-концов не спеша добрались и до пола. Дом планируется отапливать только теплым полом. Дом 120 кв. м. Покрытие пола всего дома планируется керамическая плитка.
Итак будет много фоток, когда закончу сообщу...Ломать, ни ломать - Ваше дело

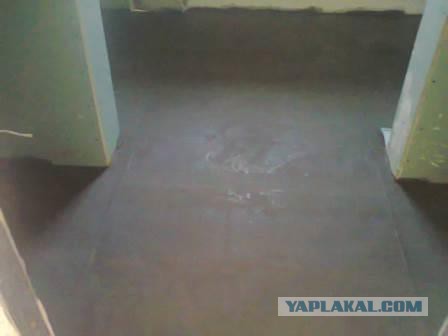

Предварительно на черновой пол уложили полистерол толщиной 20 мм

Крепил их зонтиками

Чисто для себя, образовавшиеся щели задул пеной

Сверху полистирола положил слой фольгаизола толщиной 2 мм

ах забыл...предварительно под стены уложил демпферную ленты для возможности расширения бетона при нагреве

Так как фольгоизол был халявный - поэтому оказался без разметки.. Пришлось ручками рисовать разметку где буду прокладывать трубу

Швы фольгоизола между собой забабахал скотчем...так красивее лежит

Потом перешел непосредственно к трубе

Укладывать решил способом - улитка

01

крепил просто вот такой клипсой

углы в начале гнул через пружину, потом на третей комнате уже просто руками

000

001

Заливали по одной комнате, но фотки выложу сразу сделанных комнат

Вот ванна

гостинная с кухней

Выставили маяки для уровня

Под гипсокартонные перегородки проложил просто пенопласт, что б при заливке пола гипса не размокла

ну и непосредственно сам процесс заливки

111

222

готовая ванная комната

Теперь осталось еще залить центр и будет все готово
Немного внешних планов...строить еще много...думаю что и посты еще будут
Делаем терассу, что б вынести все из дома и залить полы
