Рукожоп 1 лвл или что делать от скуки, Токарный станок из того что было.

Никогда не хотел вкладывать результаты своего творчества, но по огромной просьбе одного ЯПовчанина и моего хорошего знакомого, решил дебютировать. Мотивация - пока нахожусь в поиске работы решил занять руки от скуки.

Для сборки использовалася подручный ручной инструмент: электролобзик, шуруповерт, электроточило, разные ключи и биты. Доски с помойки, дрель была.

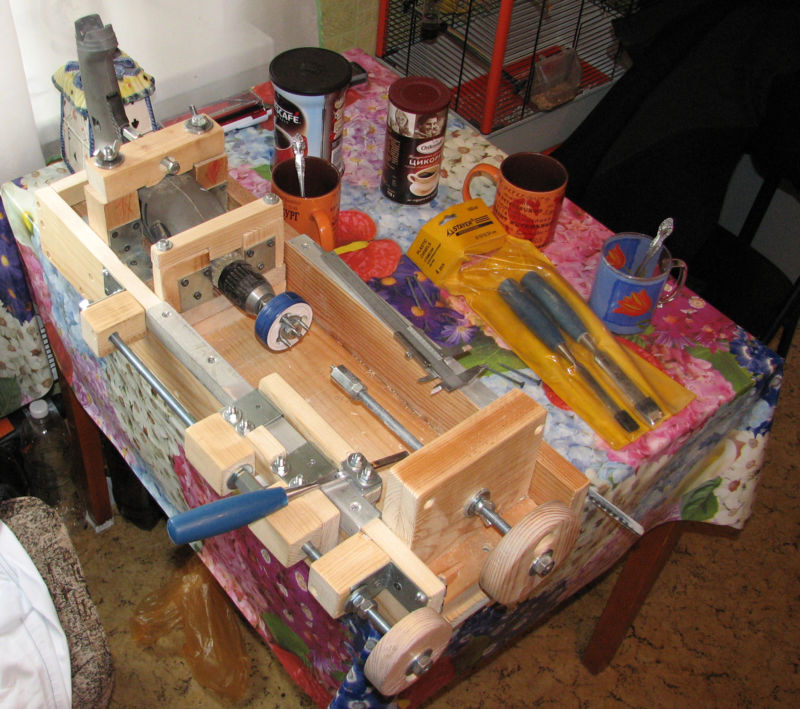

Собран девайс из доски 28 мм максимальными габаритами 700*300*300 мм, вес примерно 8 кг. Использована ручная дрель 1500 w с изменяемым числом оборотов (быстросъемное крепление к станку). Маскимальная область точения 200 мм. Назначение - нарезка и точение деревянных втулок, ручек и прочих цилиндрических объектов хозназначения включая деревянные ролики и колеса.

Расходный материал - цилиндрованный брус, поленьица, для колес - доска или фанера.

Инструменты - стамески разных мастей без возможности захода вовнутрь. Биение на бабках не более 0.5 мм, вибрации на корпус не передаются. Точность измерений по штангелю или на глаз в зависимости от потребностей.

Картинка побольше если нужно http://img674.imageshack.us/img674/9440/cn7vKE.jpg - снято на винтаж. С удовольствием отвечу на вопросы (желательно в личку), критика принимается, возможны небольшие конструктивные изменения.

Видео работы давай и изделия.
зы. за синюю изоленту зелень конечно

Это сообщение отредактировал ЗСМ - 5.09.2014 - 21:09

Отличная идея, лайк.

в клетке попугай или крыс?

Защиту бы сделать,хотя бы с оргстекла, я в голову принимал с токарного станка, больно однако...Хотя сейчас и маской можно обойтись...

Это сообщение отредактировал ANDREY1975 - 5.09.2014 - 21:16

Всё чётко, синяя изолента детектед!!!

деревянные члены ?

была дома только черная, спецом зашел купил синюю + оценили

Добавлено в 21:13

неговорящии и синий птиц

Добавлено в 21:14

если вам нужно могу исполнить, но до 200 мм или мало?

аккуратно сделано.
задняя бабка двигается?

alextango
Шахматы не пробовал делать? Я в школе выточил...и доску сделал, только с фигурой "Конь" немного помучался, а так не сложно...шаблончик сделал и в перёд...и если красиво выйдет, можно и продавать.

Хотелось бы видео с работой агрегата и чертеж в студию.

скажем так - вкручивается-выкручивается

Добавлено в 21:18

раз обещал значит будет, будем резать колеса для последующего изготовления деревянных шестерен.

Давай видюху, ТС. Выточи чего-нибудь простенькое - скалку или толкушку какую. Интересно же увидеть станок в работе.

Бро, ты так дрель угробишь очень быстро. Конструкция шпинделя токарного станка такая, что он держит 3 составляющие силы - силу резания, силу подачи и радиальную силу. Шпиндель дрели рассчитан только на осевую силу вдоль оси сверла. Короче, по пизде она пойдет быстро, если жалко инструмент, разбирай эту самодеятельность. Ну а если не жалко, ну немножко поработает.


Как вариант можно сделать свой шпиндель к станку с патроном, а его уже дрелью крутить.

http://xn--80awbhbdcfeu.su/silirez

Это сообщение отредактировал Fenya - 5.09.2014 - 21:24

там как бы самое слабое место будет.

если фрезером пазы сделать в боковых стенках, чтобы не перекручивать, а переставлять?

Скалку 200 мм ?
Тут ручки всякие, фигурки...даже пуговицы можно декоративные...

а кофе из какой кружки пьёшь?

На Chipmaker.ru выложи, там заценят. И да, токарному по дереву суппорт не нужен, просто упор для стамески и прямые руки. Руки прямые, судя по всему, есть.

Пусть игрушечную скалку. Все равно интересно. Не шахматы же точить.
Есть, правда, и такие умельцы.

Это сообщение отредактировал kNOWer - 5.09.2014 - 21:33

Я точил шахматы, довольно неплохо вышло, правда я на настоящем точил их...
И на ентом выйдет...

Шикарно.
Средство производства смастерил.
Теперь срочно рукожопь ножки для стола, чтоб не подкладывать ничего под них.
Соблюдай ТБ

Это сообщение отредактировал Geomen1 - 5.09.2014 - 21:43

Блин вспомнил школу, уроки труда, станки, лобзики, резцы... после двух бутылок пива хочу опять в школу, в беззаботное детство...

Кокосы можно резать.

В ЮТ кажись(а может и в другом издании), видел манул по сборке такого станка, из дрели.
Такие вещи, были популярны в СССР.

Вне всякого сомнения.
