«Летающий вагон» Як-60

За все время существования ОКБ Яковлева им было создано более 200 различных типов и модификаций летательных аппаратов, среди которых было более 100 серийных машин. Самолеты данного КБ находились в производстве непрерывно, начиная с 1932 года, за 70 лет было выпущено более 70 000 самолетов «Як», но самолеты были не единственным продуктом конструкторов. ОБК Яковлева успело попробовать свои силы и в вертолетостроении. Наличие вертолетной тематики в авиационном КБ кому-то может показаться необычным, но факт остается фактом. Грузовой вертолет Як-24, созданный конструкторами КБ, получил широкую известность, а разработанный в эпоху реактивной гонки грузовой планер Як-14 смотрелся достаточно оригинально. Обе эти машины выпускались серийно, в отличие от проекта грузового вертолета Як-60, который затмевал их своими размерами.
7 картинок

Давайте узнаем подробнее историю этого проекта …

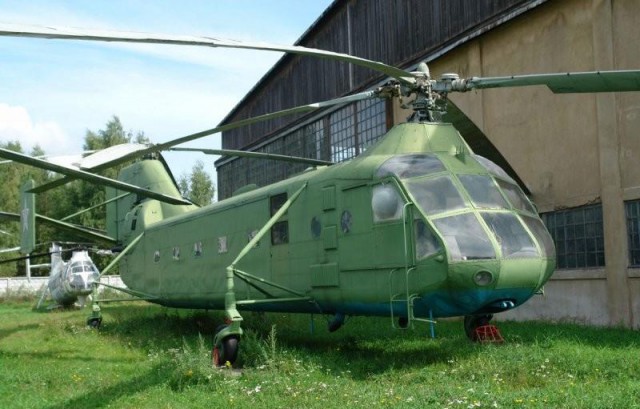

Вертолет Як-24 получил запоминающееся название «Летающий вагон», которое хорошо соответствовало его внешнему облику. Данный вертолет оснащался двумя двигателями АШ-82В мощностью по 1430 л.с. В период с 1953 по 1957 годы он являлся самым большим вертолетом во всем мире. Максимальная его грузоподъемность достигала 4 тонн. Что было отличным показателем для тех лет. Грузовой планер Як-14 также был достаточно удачной разработкой. Он был предназначен для транспортировки по воздуху крупногабаритных грузов массой до 3,5 тонны, к примеру, он мог перевозить грузовые автомобили, всего было построено 408 планеров.

Для ОКБ, которое с момента создания специализировалось на проектировании самолетов, транспортный вертолет Як-24 был спроектирован за достаточно короткий срок. От момента начала эскизного проектирования (работы начаты в 1951 году) до первого полета (июль 1952 года) прошло всего 9 месяцев. Для примера: проектирование вертолета «Пясецкий Н-16», который был сопоставим с советским по грузоподъемности, началось еще в 1946 году. При этом вертолет впервые поднялся в воздух в 1953 году. Правда, именно вертолеты американского конструктора Пясецкого стали катализатором создания в СССР транспортного вертолета, построенного с использованием продольной схемы.

Конструктивно в вертолете Як-24 была применена вся несущая система (главные редукторы, лопасти), а также силовая установка с вертолета Ми-4. Производство транспортного вертолета было развернуто уже в апреле 1955 года, всего было изготовлено не менее 40 вертолетов с большим фюзеляжем. Як-24 вмещал в себя экипаж из 3-х человек и до 30 солдат в полной боевой экипировке или до 3 тонн различных грузов. Вертолет, как уже говорилось, был построен по продольной двухвинтовой схеме. В качестве силовой установки использовались 2 поршневых двигателя АШ-82В. В конце 1955 года данный вертолет стал автором двух мировых рекордов, связанных с поднятием грузов. Так, сначала машина подняла груз массой в 4 тонны на высоту 2902 метра, а затем груз массой 2 тонны на высоту 5082 метра.

В 1955 и 1956 годах 4 вертолета Як-24 принимали участие в знаменитых тушинских авиапарадах. В 1959 году вертолеты использовались во время армейских маневров на территории ГДР, а также в районе украинской столицы. Як-24 успешно выполнил перелеты по маршрутам Москва — Берлин и Москва — Киев. За все время его эксплуатации не было зафиксировано ни одной катастрофы с человеческими жертвами.

Успех вертолета Як-24 не остался незамеченным. И в конструкторском бюро задумались над созданием проекта еще более крупного вертолета, выполненного по этой же продольной схеме. Так появился на свет проект тяжелого военно-транспортного вертолет Як-60, который по грузоподъемности мог бы посоперничать со многими военно-транспортными самолетами.

Учитывая опыт создания и эксплуатации вертолета Як-24, в Ленинградском филиале ОКБ-115, на заводе МАП №272 в Ленинграде, под руководством главного конструктора Игоря Александровича Эрлиха, согласно февральского 1958 года постановления Совета Министров СССР, прорабатывался проект нового тяжелого четырехмоторного вертолета, продольной схемы — Як-60.

Данная машина являлась дальнейшим развитием во многом удачного Як-24. Новый вертолет, получивший обозначение Як-60, должен был стать аналогом самого грузоподъемного в мире вертолета, который был спроектирован КБ Миля, речь идет о вертолете В-12. Взлетная масса Як-60 должна была составить около 100 тонн. Роторы были заимствованы от вертолета Ми-6, каждый из них вращался двумя двигателями Д-25ВФ. Согласно проекту вертолет мог поднимать вес массой до 42 тонн, такая грузоподъемность позволяла использовать вертолет для перевозки на внешней подвеске танков, например, Т-64. Однако, в отличие от вертолета Миля, Як-60 навсегда остался проектной машиной, которая не поднялась в небо. Было изготовлено лишь некоторое количество макетов данного вертолета.

Работами по проектированию Як-60 занимался Ленинградский филиал ОКБ-115 на заводе МАП №272 под непосредственным руководством главного конструктора Игоря Александровича Эрлиха. При его проектировании учитывался опыт разработки и эксплуатации предшественника — Як-24. Проект нового тяжелого вертолета продольной схемы, имеющего 4 двигателя, начали разрабатывать на основании постановления Совета Министров СССР от февраля 1958 года. На вертолете должны были использоваться сразу 4 мощных газотурбинных двигателя Д-25ВФ, развивавшие по 6497 л.с. каждый. Габариты гигантского вертолета от ОКБ Яковлева были следующими: длина — 44,6 м, ширина — 8,6 м, высота — 11,6 м.

Такие размеры и грузоподъемность на уровне 40 тонн открывали перед вертолетом большие возможности. Назначением вертолета-гиганта, который превосходил «Летающий вагон» Як-24, была переброска по воздуху: танков, САУ, бронетранспортеров, баллистических ракет, наземных РЛС, мостовых ферм, понтонных блоков, буровых вышек, мачт электропередачи, речных судов, боеприпасов и другого вооружения, а также различных крупногабаритных грузов хозяйственного назначения.

Помимо просторной грузовой кабины, Як-60 мог перевозить грузы и на внешней подвеске. Вертолет мог взять на борт до 228 солдат-десантников в полной боевой экипировке или 176 раненых в сопровождении 8 медицинских работников. Однако работы по данному вертолету так и не вышли за рамки проекта и технического предложения. Причиной стал отказ ОКБ-115 от вертолетной тематики, а также закрытие его Ленинградского филиала с последовавшей затем переориентацией завода № 272. Однако подобный гигант в СССР все же был создан. Речь идет о вертолете В-12 КБ Миля (иногда его называют Ми-12, хотя такое переименование никогда не производилось). На В-12 были использованы те же двигатели Д-25ВФ. Эта совершившая свой первый полет в 1968 году машина до сих пор остается самым большим и грузоподъемным вертолетом в мире.
