Просмотрев боянопоиск и прочитав http://www.yaplakal.com/forum2/topic776960.html понял что до конца никто чтото вменяемое не срукожопил.

ТЗ

1. питание 12В
2. выход 220В
3. Нагрузка 350Вт
4. Бесшумность (минимальная шумность)
5. Активное охлаждение.
6. Эститичный внешний вид.

----

7. неожиданный эффект при подключении 220В происходит зарядка аккамулятора малым током при отключенной кнопке!!! причем в это время срабатывает активное охлаждение

Идем на склад ненужного барахла подбираем донора.

IPPON Back Power Pro 500-600

будет 19 картинок, фотографировать умею, ломать только по конструктиву.

Инвертор в машину

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ZENON
1.07.2014 - 15:26
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
вскрываем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:27
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
на плате управления на шлейфе ищем питание для пропеллера

ВЫДИРАЕМ СПИКЕР был левее шлейфа

Это сообщение отредактировал ZENON - 1.07.2014 - 15:41

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:27
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

ищем на живую (будем считать что нашли будет видно дальше где)

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:27
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

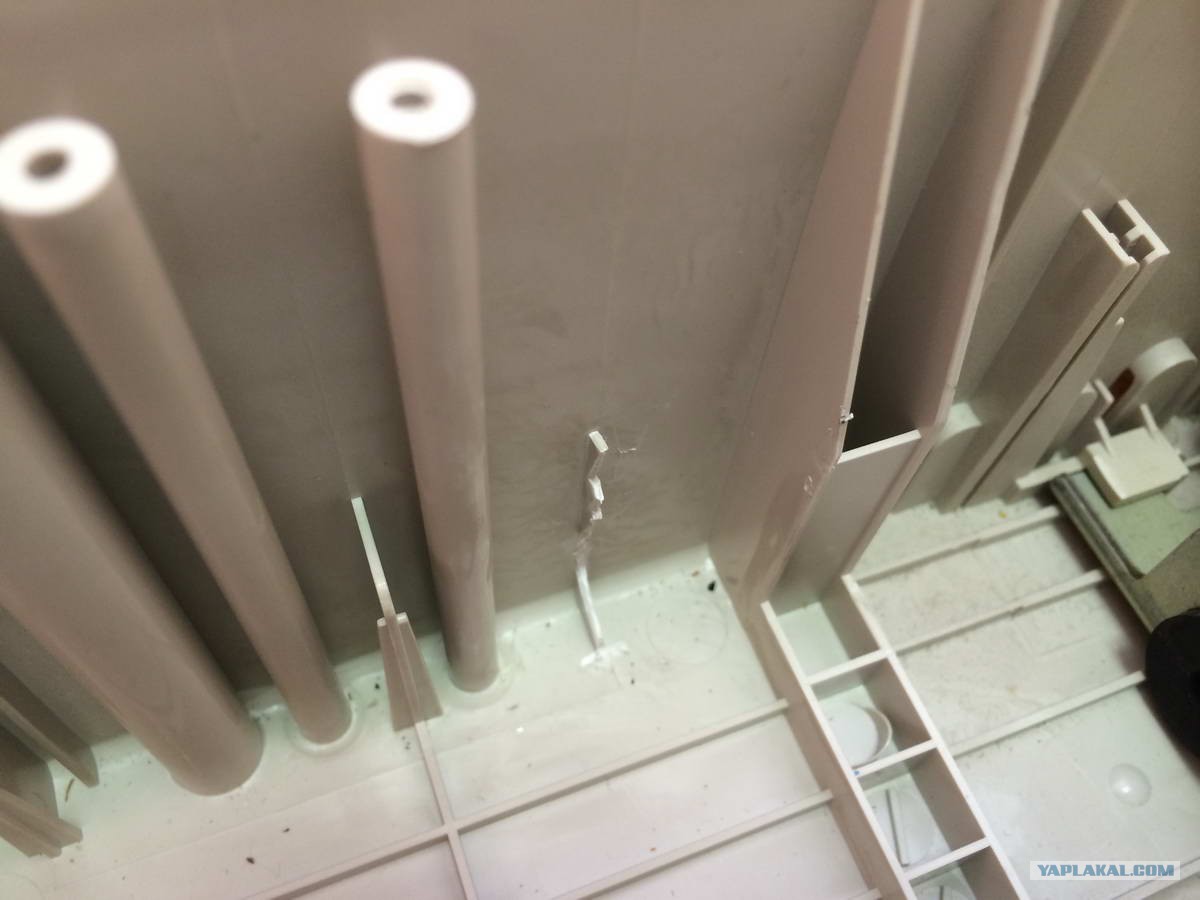

выламываем переборки

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:27
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
дальше ломаем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:28
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

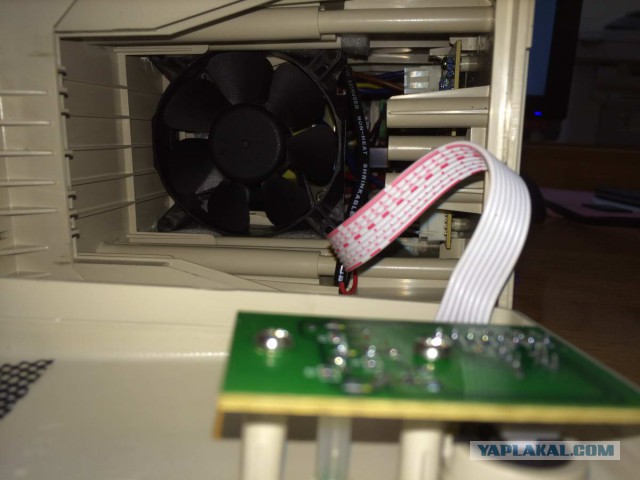

вырезаем из под оборудования микропорку и вставляем обчный 80мм вентилятор в распор

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:28
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
после снятия акамулятора транс болтается как сопли по ветру, поэтому берем скобу которой держался акамулятор переворачиваем ее и расклиниваем микропоркой

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:28
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
и навсякий случай и с другой стороны дорасклиниваем совсем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:29
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
питание вентилятора берем с шлейфа платы управления

Добавлено в 15:29
берем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:29
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
берем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:30
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
взяли обкусили некошерной изолентой подмотнули

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:31
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
сеточку вытаскием с системника она из нейлона

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:31
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

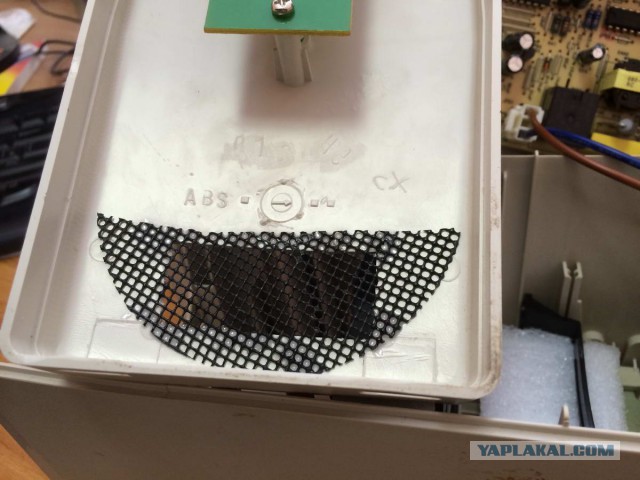

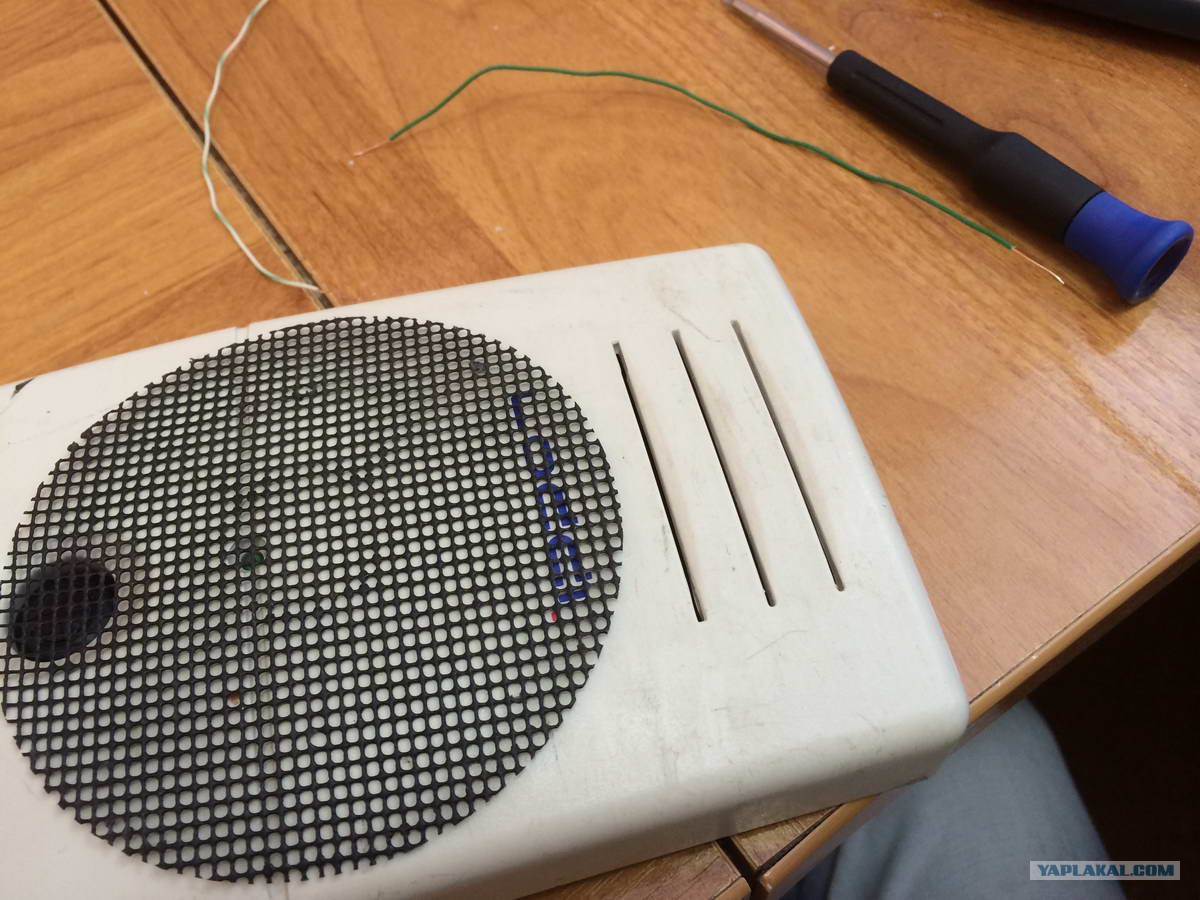

выламываем жабры сетку отрезаем и клеим чтоб нелазили кто попало заодно и эстетика

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:31
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

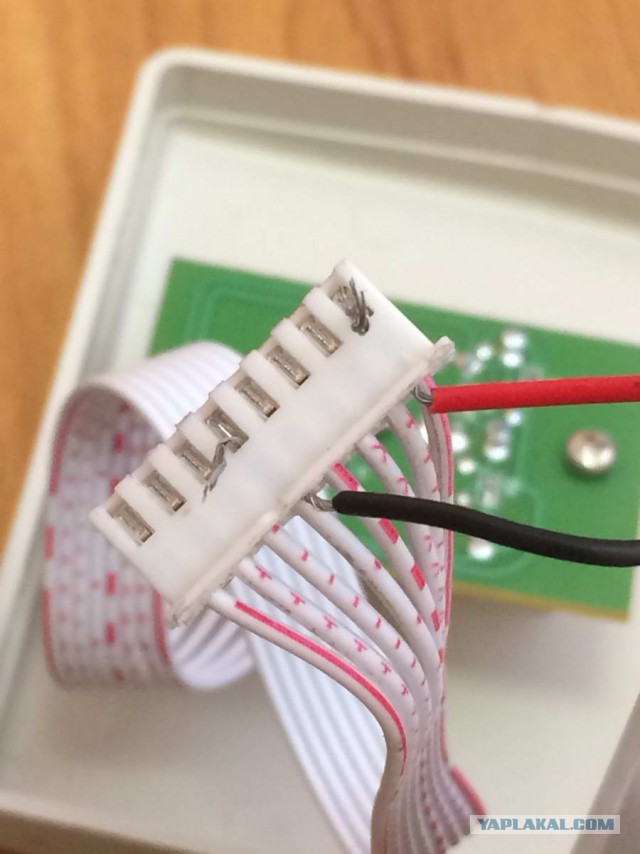

САМОЕ ГЛАВНОЕ контакты на ВЕНТИЛЯТОР из платы управления с лева 1(+) и 5(-) напруга 5В, 12В ветродуй работает бесшумно создавая вполне приемлимый воздушный поток

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:31
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229

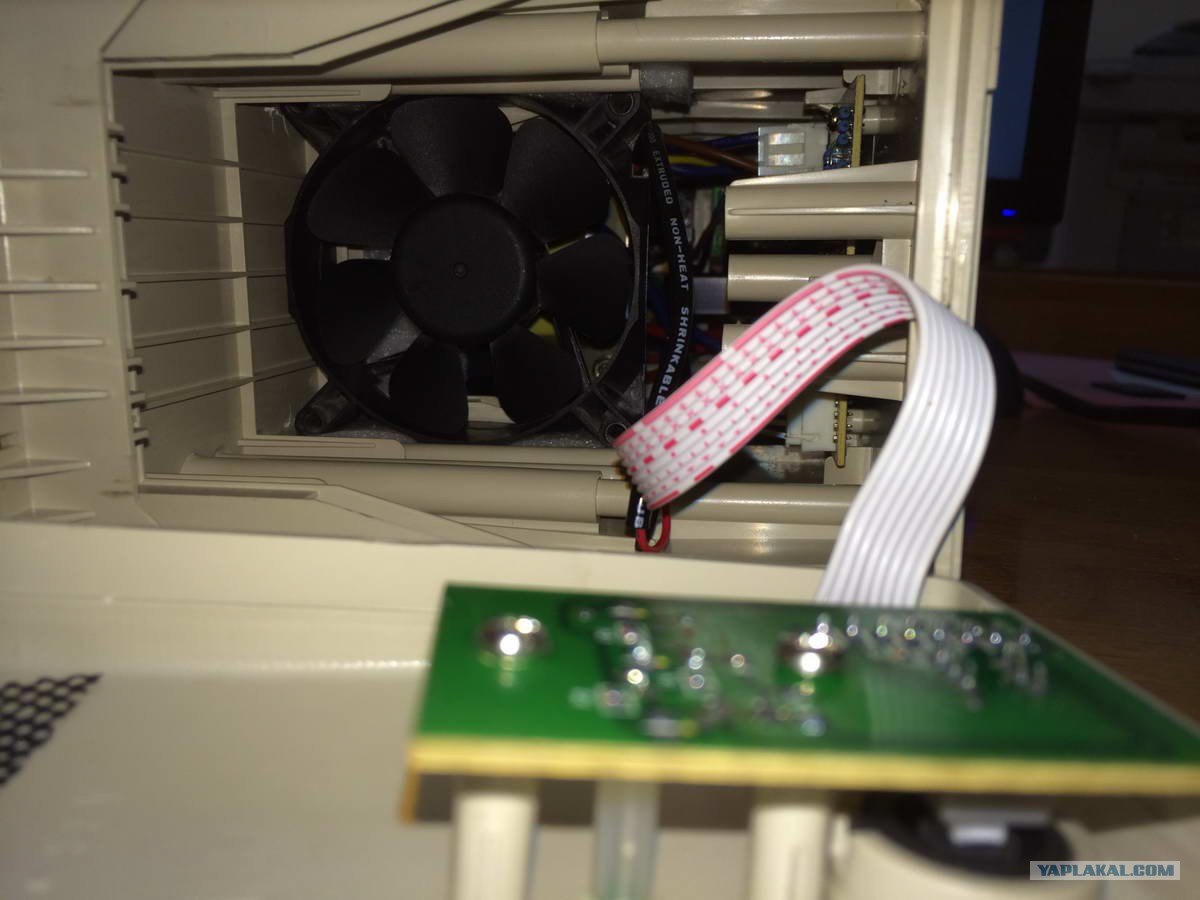

собираем все в кучу

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:31
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
проверяем

Инвертор в машину

[^]
ZENON
1.07.2014 - 15:33
Статус: Offline


Приколист

Регистрация: 23.11.12
Сообщений: 229
вместо котов и сисек используемый инструмент все кроме "какойто матери", "чтозаБЛЯ", "какого", "А не ебанет?", и "Не ссы я 100 раз так делал".

ИТОГ все пункты ТЗ выполнены, ходовые испытание 3х экземпляров устройства пройду в ближайшие несколько часов.

ВСЕ!

Инвертор в машину

[^]
deratizator
1.07.2014 - 15:34
2
Статус: Offline


ЯПцкий полярнег

Регистрация: 2.11.11
Сообщений: 1296
Цитата
фотографировать умею

Что, и фотал не на тапок? blink.gif
Ты сломал систему! gigi.gif

[^]
BETEP
1.07.2014 - 15:34
0
Статус: Offline


Скромный гений

Регистрация: 13.02.10
Сообщений: 675
Отличная идея! Теперь знаю куда деть мертвые бесперебойники )

[^]
Andryshka
1.07.2014 - 15:34
0
Статус: Offline


Шутник

Регистрация: 22.11.12
Сообщений: 10
Пошел делать, как раз в машину купить хотел,а тут сам может соберу:)

[^]
drenin
1.07.2014 - 15:34
3
Статус: Offline


Шутник

Регистрация: 12.05.10
Сообщений: 81
Все ушли по серверным искать убитые ИБП. gigi.gif

[^]
Вольный
1.07.2014 - 15:36
3
Статус: Offline


Crossavec

Регистрация: 26.10.11
Сообщений: 1154
а что делать с макс.нагрузкой в 350 Вт?лампочку только если запитать

[^]
stason07
1.07.2014 - 15:37
9
Статус: Offline


карамба

Регистрация: 3.10.11
Сообщений: 410
Это если бесперебойников гора дома есть.Почему то у меня ни одного! У меня типа такого в машине и всё ок!!

Это сообщение отредактировал stason07 - 1.07.2014 - 15:38

Инвертор в машину

[^]
Dreyk85
1.07.2014 - 15:37
1
Статус: Offline


Приколист

Регистрация: 13.01.14
Сообщений: 224

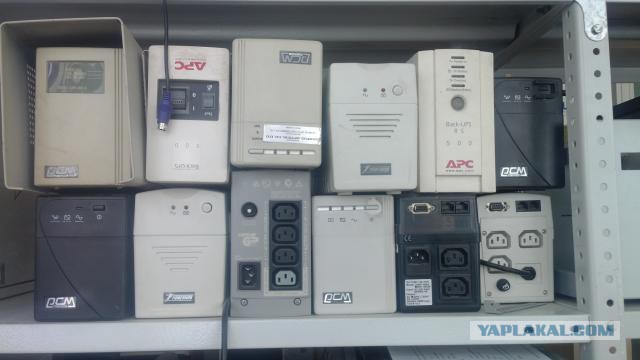

Доноры тоже имеются, все рабочие только акомы нет

Инвертор в машину

[^]
