Суровый хай-тек., Криворукого рукожопства псто.

В общем было воскресенье и чесались руки что-нибудь запилить. Во время последней разборки в моём бетонном шкаф-купе чулане были найдены светильники в количестве 16 шт. Тут же в мозгу начала рождаться ЛЮСТРА! И не просто люстра, а суровый, так- сказать, Челябинский Хай-тек.
Дело в том, что практически под местом, откуда выходит осветительный провод, находится стелаж. Двигать его нельзя, т.к. он разделяет комнату на 2 зоны. Практически любая люстра тупо светит в стеллаж. (И да. Я нищеброд и живу в однушке с 2-мя детьми, женой, котом и шиншиллом).
Делалось всё на коленке с помощью небольшого количества инструмента вдохновения и такой-то матери. Без чертежей. Некоторое переделывалось по 2-3 раза. Косяков МОРЕ. Так что прошу не тыкать носом в каждый заусенец, который разглядите на фото.
Лампы энегросберегающие 9W. Цоколь Е14.
23 фото

Понеслась. Снимал на саморез.

1.Тот злополучный стеллаж.

2.Вот такие светильнички нашлись.

3.Также нашелся "П"-образный алюминивый профиль. Два куска по метру. Еще почти метр "Т"-образного и полметра "Г"-образного. И ещё куча железок и крепежа присутствовала.

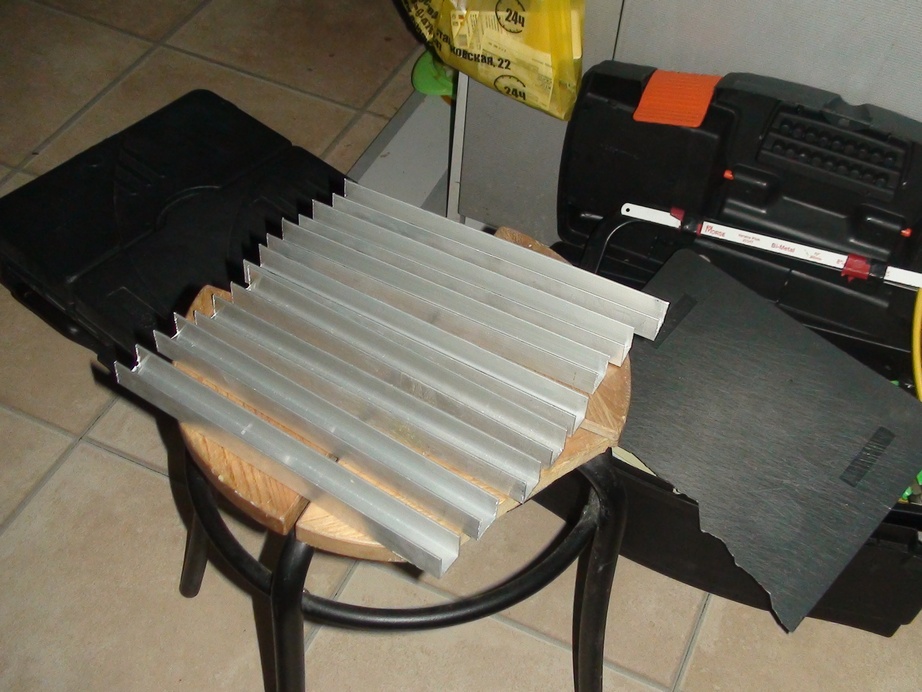

Понеслась: Профиль напилен.

4.Саморезами приделаны крепления светильников.

5.Примерка.

6.И так 4 раза.

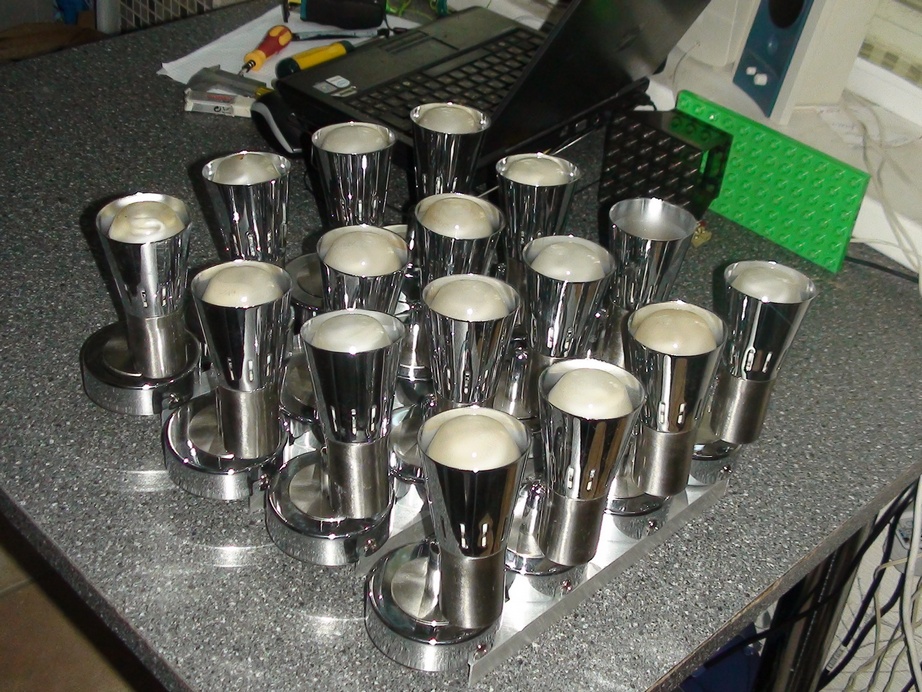

7.Раскладываем. Что-то начинает вырисовываться.

8.Т.к. мне было необходимо, чтобы база со светильниками была под углом, хреначим на саморезы уголки и разгибаем их. (на фото еще не разогнутые)

9.Стягиваем конструкцию стяжками, чтоб прикинуть, что у нас получается.

10.Второй ракурс.

11.Прошла ночь и "переспав" конструктив немного поменялся.

12. Крюки перенесены в другое место. Светильники сняты для подключения проводов.

13. Ну кудаж без помощника? Всю работу вился под ногами.

Это сообщение отредактировал REZt - 30.06.2014 - 20:43

14. Провода протянуты. Светильники поставлены на раму. Это писец

15. И вот уже разводка начата. Т.к. присутствует 2 выключателя, решено сделать. 1й Вкл - горят 8 угловых. 2-й. 8 - центральных. Оба - все 16 светильников. Кошерная изолента кончилась, пришлось черной. Надеюсь не подведёт.

16. Еще фото.

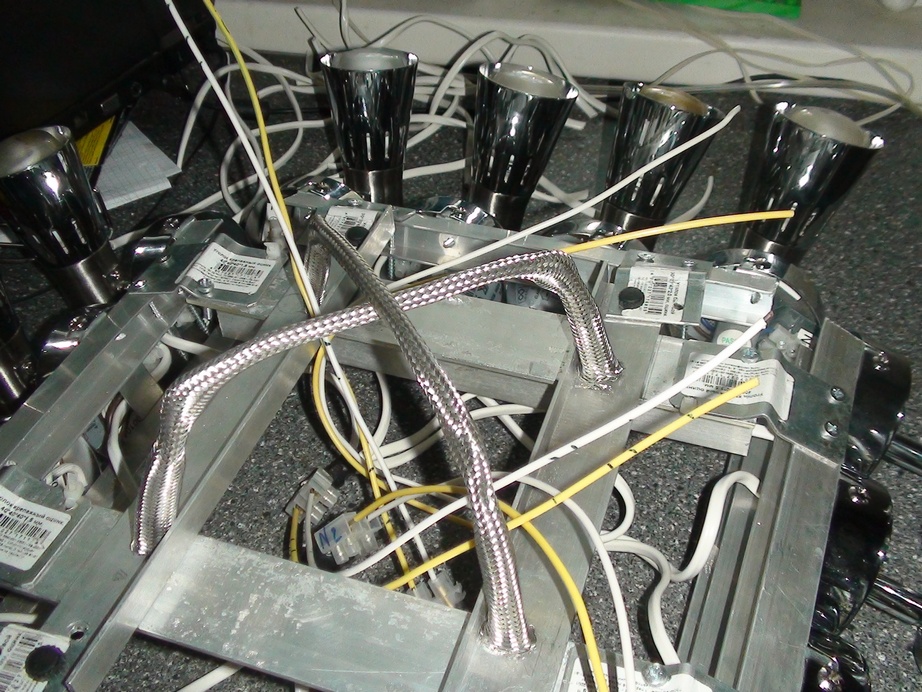

17. Были найдены шланги сантехнические 25 см длинны. В хозяйстве вещь бесполезная. Как бы не так. Крео прёт. Снимаем с них стальную оплетку и одеваем на крюки, на коих каким-то образом должна была висеть люстра. Далее под крюками фиксируем оплетку зажимами. Фото с зажимами к сожалению не сделал.
А к собранным по 2 проводам светильников через клеммники цепляем провода потолще. Дабы не сгорело.

18. Провода тоже продеваем в оплетку.

19. Дилема. Чем закрыть дырку с низу люстры. Найден кусок оргстекла. Берем насадочку для дрели и грубо придаем матовость с обеих сторон.

20. Вот такой вот низ.

21. Далее была полная "Ж" т.к. из 16-ти лампочек рабочими оказались только 6, да и они были "холодного" света. Работающей лампочкой светильники проверены на работоспособность. Проверена "правильность" работы выключателей.

22. Вот такой суровый хай-тек.

23. К сожалению фотографировать включенную не получается. На фото горят только угловые, т.к. нет центральных.
Итог:Над стелажом стало больше места. Шесть имеющихся в наличии лампочек дают света гораздо больше.
а. надо купить 16 теплых лампочек.
б. закрыть отверстие с крюком.
в. протереть саму люстру.

И самое: ВЕС ЛЮСТРЫ 8 кг. HMR! Я закончил. Пинайте.
