Сразу скажу что проект не мой.

"Устройство должно уметь проигрывать музыку с CD, флешки и с iPhone, ну, выглядеть это должно улётно!"
После долгих раздумий, тем более, что было непонятно от чего отталкиваться. В конце концов, я зацепился за слово "улётно", ну чем не концепт для дизайна? Нарисовал несколько вариантов, в итоге моя фантазия, блуждая в лабиринтах сознания, завела меня достаточно далеко. Получился некий летательный аппарат с колонками-двигателями вынесенными на решетчатых пилонах, на верхней части цилиндрического корпуса-фезюляжа находится докстанция для iPhone - она же капитанский мостик. На экран iPhone можно вывести изображения его владельца, и будет впечатление, что он стоит за штурвалом летательного аппарата. На передней части разместился лепестковый энергопоглотитель, он же проигрватель CD, по бокам, в топливных баках находятся проигрыватель музыки с флешки и моторизованный регулятор громкости. Мониторинг мощности двигателей в постоянном режиме выводится на два стрелочных индикатора, остальные органы управления находятся в непосредственной близости от шасси.

Будет больше 40 фотографий + видео.

Для начала нарисовал проект в 3D

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
zubexkir
28.06.2014 - 11:42
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

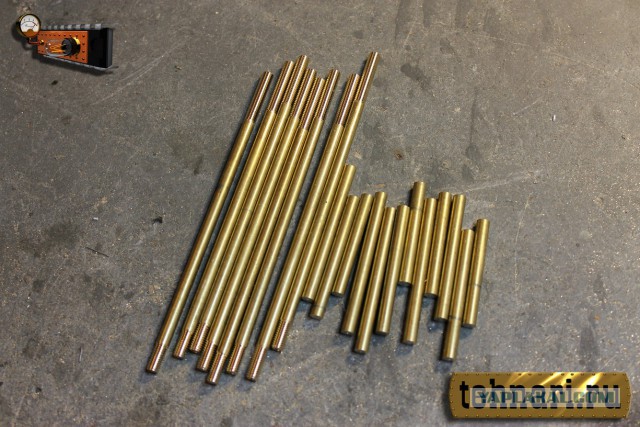

Начинаю работу с акустических систем, точнее с решетчатых ферм, на которых крепятся сами колонки. Фермы изготавливаются из латунного прутка диаметром шесть миллиметров. Сначала нарезаю заготовки.

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:42
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

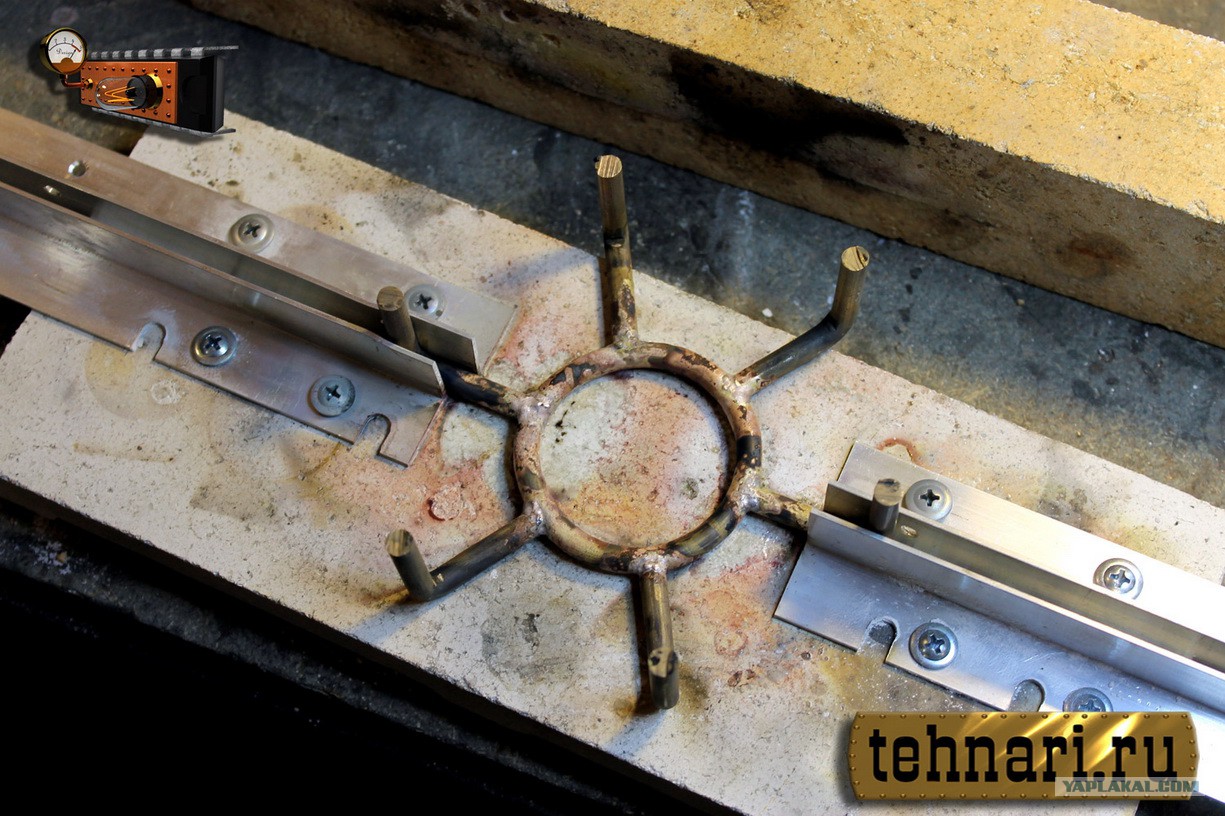

Для точности изготовления делаю кондуктор в котором и происходит спаивание элементов. Паяю серебряным припоем.

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:43
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

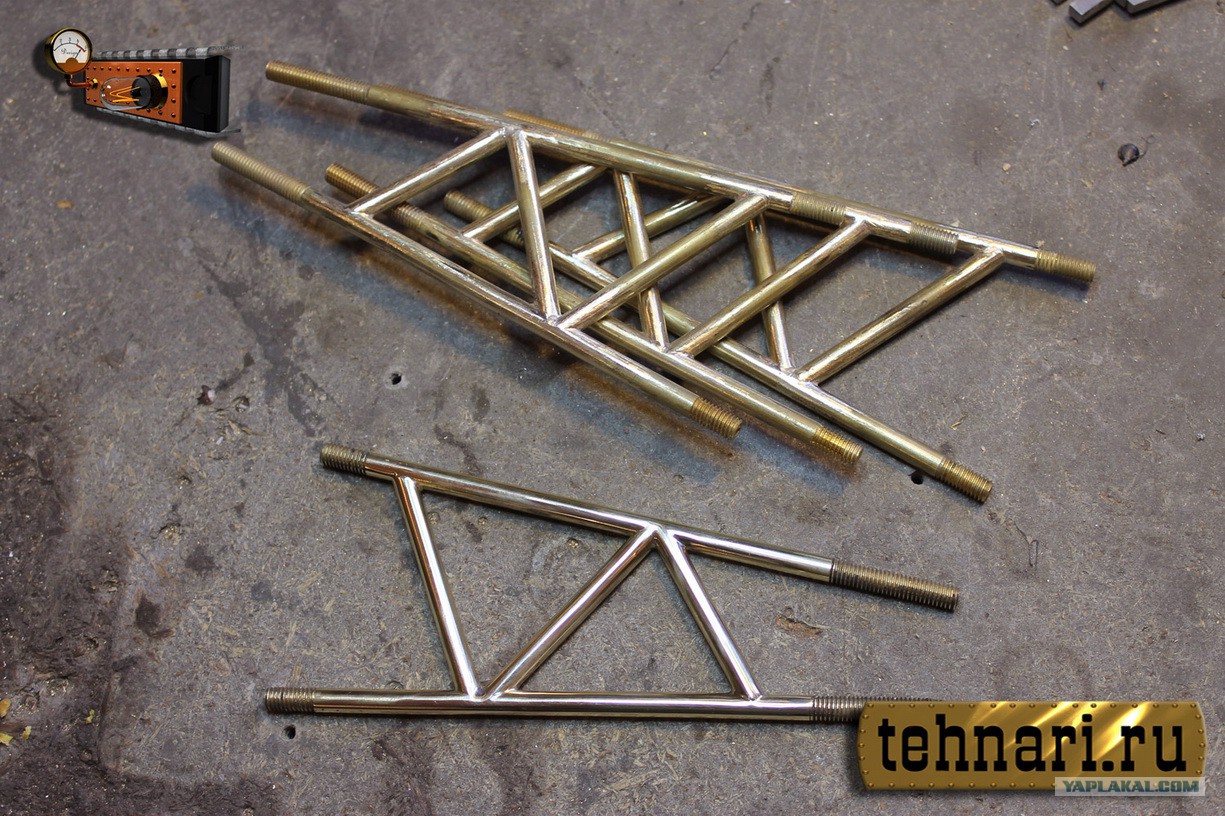

Получилось так

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:43
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Изготовление корпусов для акустики из красного дерево . Точатся кольца и склеиваются

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:43
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Обтачиваются и примериваются динамики

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:44
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Изготовление фазоинвертера

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:44
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Пищалки

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:44
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Защита динамиков

Это сообщение отредактировал zubexkir - 28.06.2014 - 11:45

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:45
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

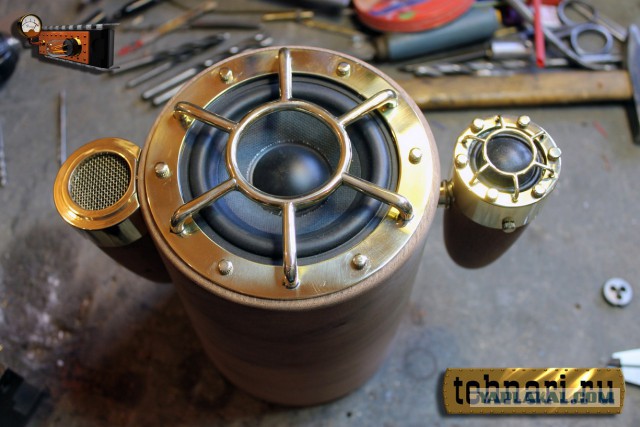

Как то так

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:45
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Защита пищалок

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:45
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
В сборе

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:46
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Покрыто лаком в сборе

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:46
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

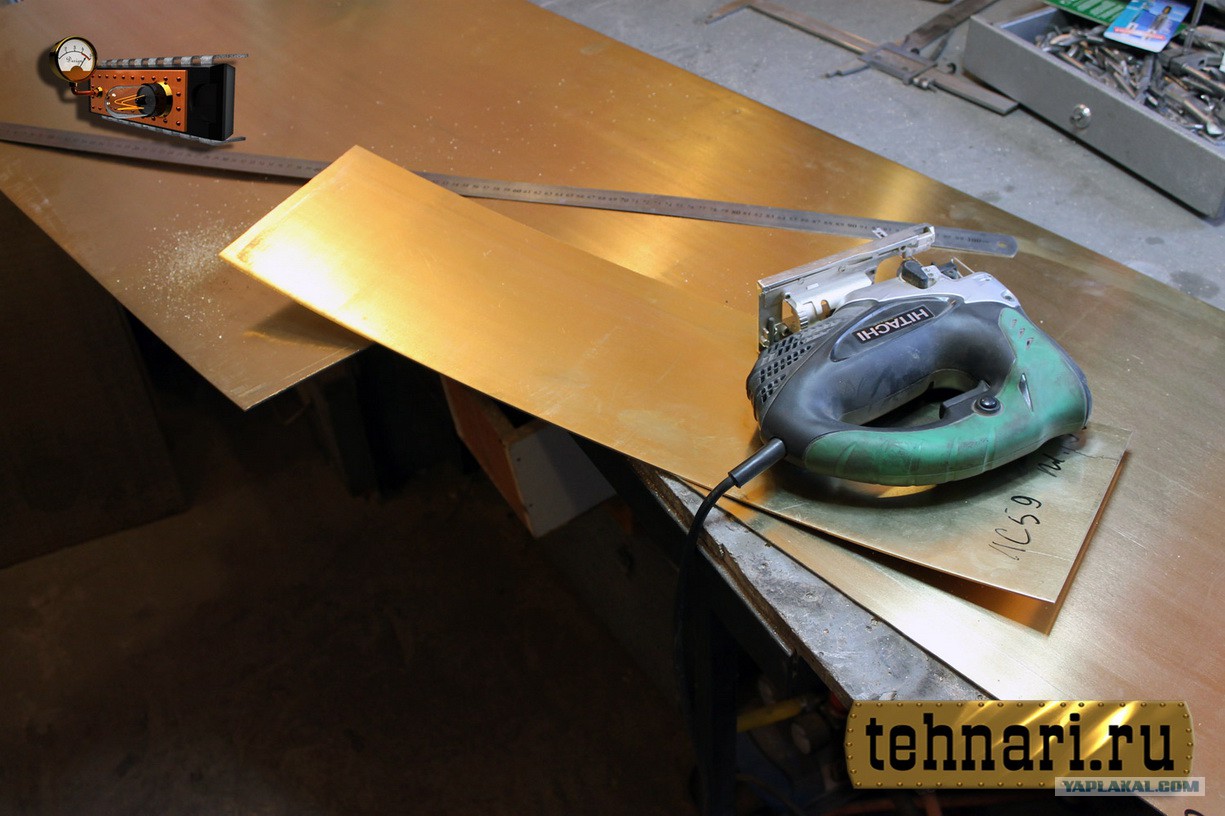

Изготовление корпуса барабана. каждая деталька этого центра изготовлена в ручную

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:47
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Обработка на токарном стонке

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:47
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Листовая латунь гнется по старинке киянкой.

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:48
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Запайка

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:48
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Изготовление привода лепестков CD

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:48
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Сам привод

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:48
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

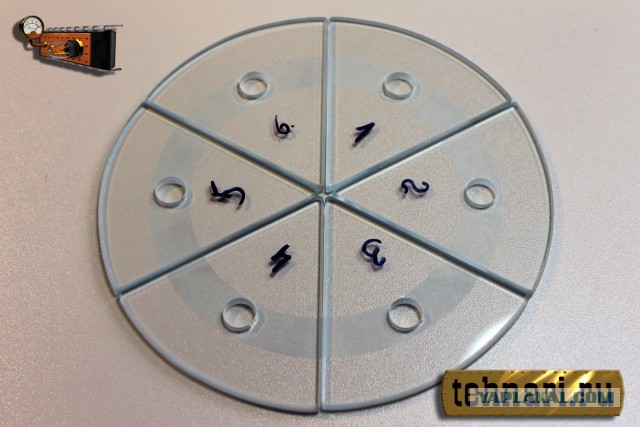

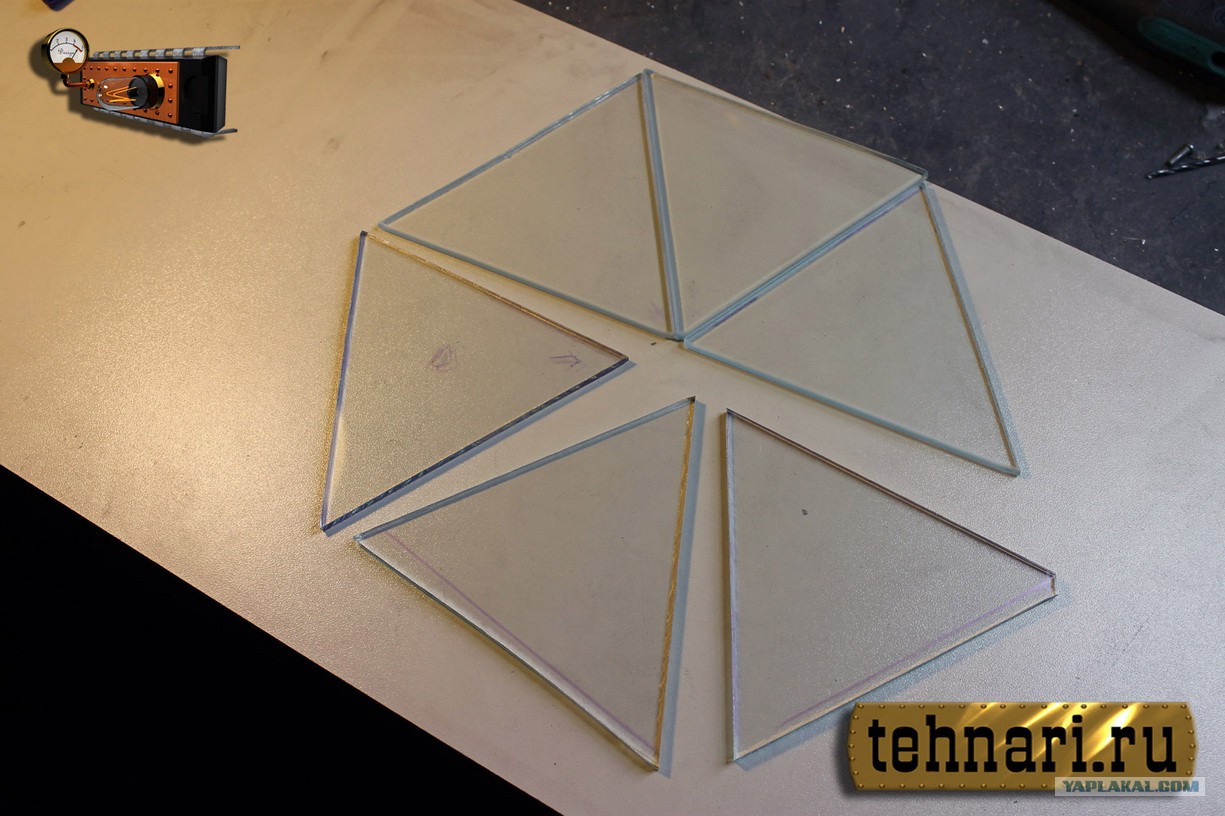

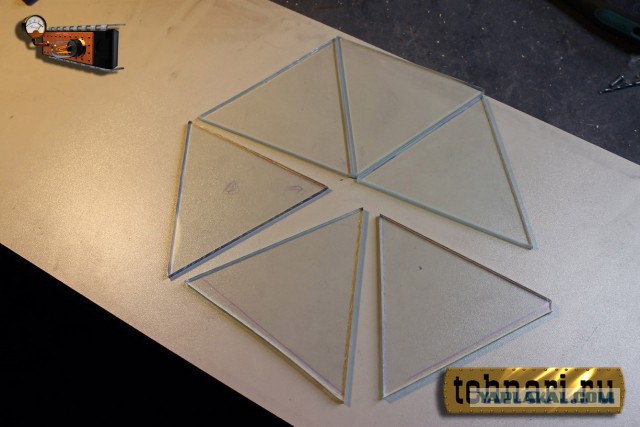

Лепестки

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:49
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Обработка краев наждачкой

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:49
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

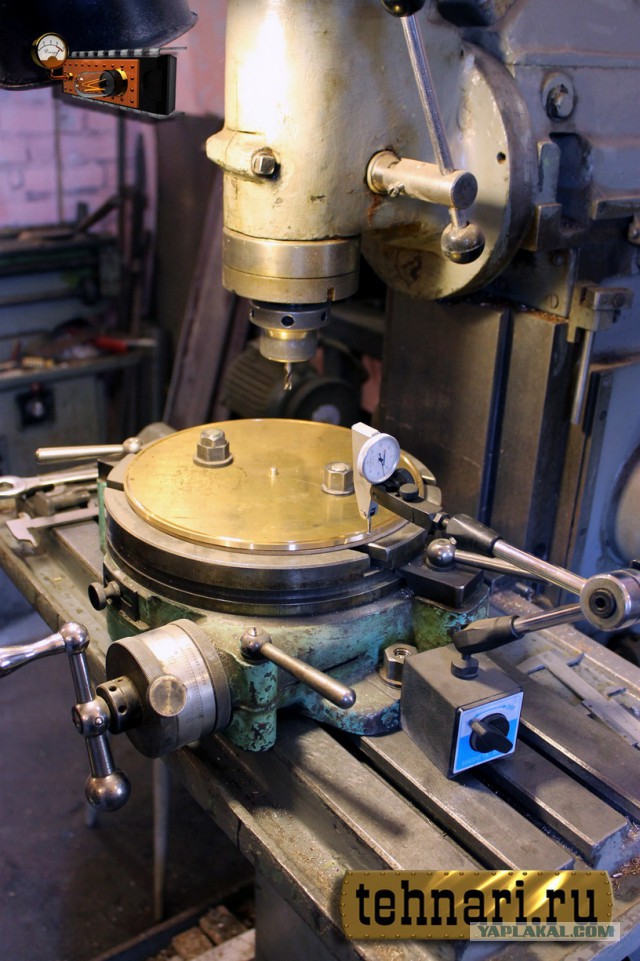

Сверление

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:49
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Гнездо светодиода

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:49
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506
Пробное включение

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
zubexkir
28.06.2014 - 11:50
Статус: Offline


Юморист

Регистрация: 13.01.13
Сообщений: 506

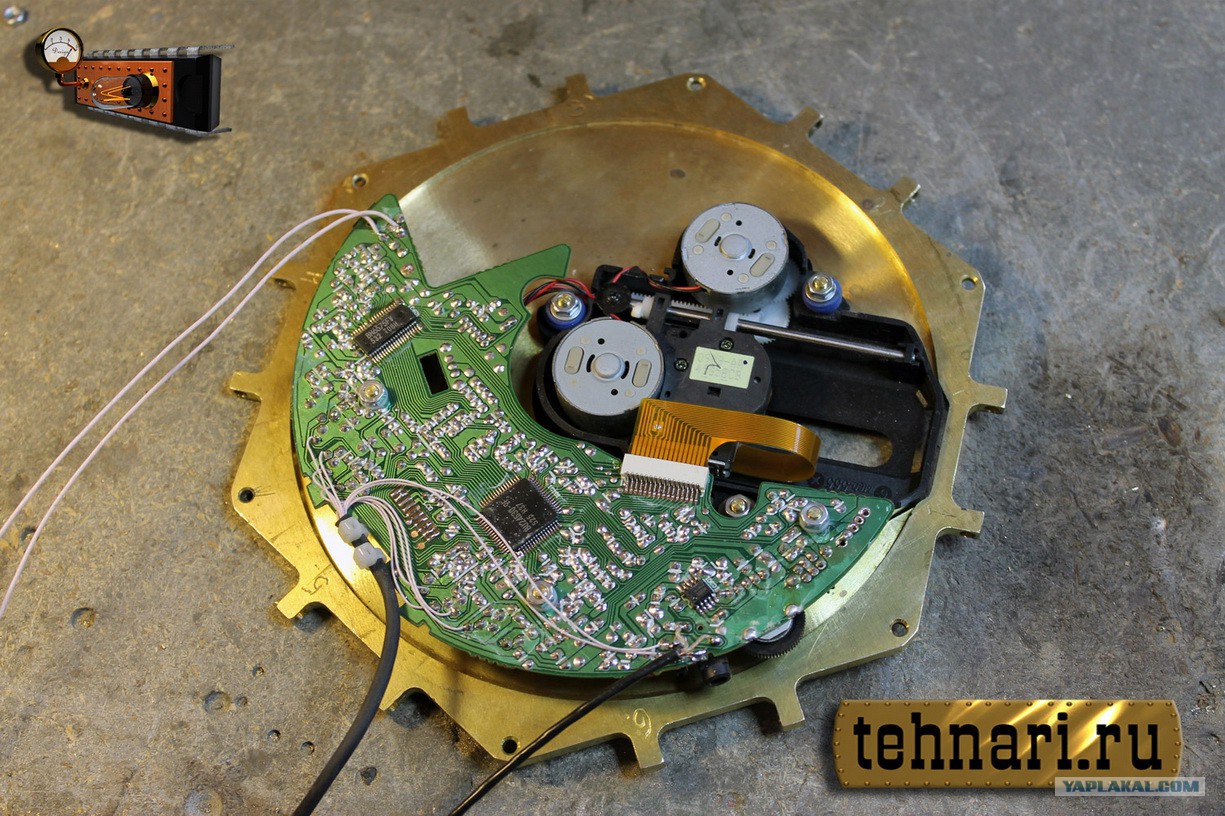

Компановка привода

Мультимедийный центр "Пароэлектрическая шарманка"

[^]
