Ручные осколочные гранаты США

В США изобрели множество разнообразных видов и типов ручных гранат. В относительно недолгой истории самостоятельности этого государственного образования первые взрывы «карманной артиллерии» сказали свое веское «Бум!» еще в эпоху Гражданской войны за независимость. В те времена не было какого-то гранатного ведомства или КБ, поэтому, зачастую, инициаторами производства той или иной модели выступали частные лица. Придумывали, патентовали, ну а лучшие образцы удостаивались серийного производства.

14 фото.

Так, например, одной из самых массовых моделей стала граната Кетчума, запатентованная 20 августа 1861 года неким Вильямом Ф. Кетчумом. Она представляла собой чугунный эллипсоид, с одной стороны которого находилась плоская тарелочка взрывателя нажимного действия, а с другой – хвостовик-стабилизатор, необходимый, чтобы граната приземлялась тарелочкой вниз. Масштабное применение этих боеприпасов не дало ожидаемого эффекта. Стабилизатор работал плохо, а в некоторых случаях играл на руку противнику. При осаде Порт Хадсона конфедераты просто ловили брошенные чугунки простынями и отправляли обратно со стен. И те, падая сверху вниз, таки взрывались. У войск конфедерации даже появилась своя копия изделия Кетчума – граната Рейнеса, которая имела модернизированный стабилизатор и взрыватель.

Граната Кетчума...

Это сообщение отредактировал CS98rus - 25.06.2014 - 09:42

...и Рейнеса

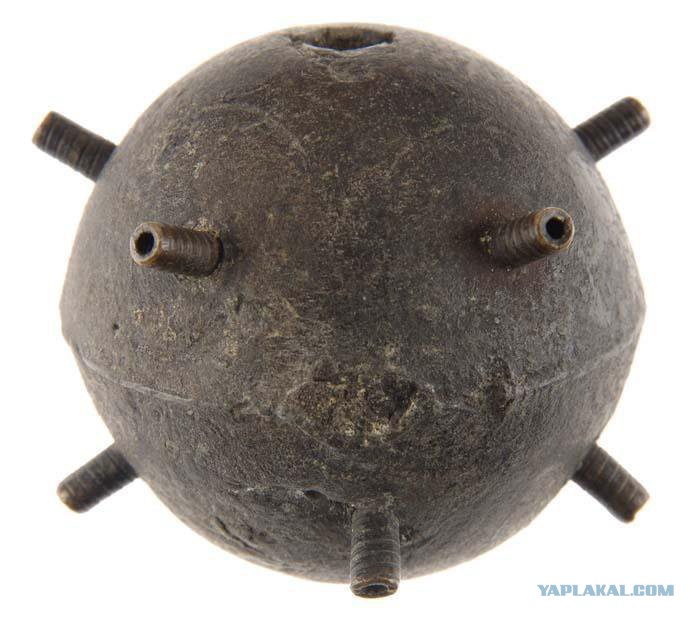

Капсюльная граната Ганса Эксельсиора разработки начала 1862 года похожа на якорную мину и по принципу действия схожа с ней. Представляла собой чугунный шар с торчащими из него шипами нажимных взрывателей. Для того чтобы устройство не сработало заранее, был предусмотрен дополнительный внешний корпус, состоящий из двух скорлупок. Перед использованием одну половинку нужно было снять, вкрутить в открытую часть гранаты запалы и затем, используя вторую половинку корпуса как рукоятку, метнуть ее в цель. Боеприпас получился очень опасный в первую очередь для применяющего. Более того, известных случаев использования этой модели в бою нет. Тем не менее граната хоть и редко, но попадается в музеях и частных коллекциях. Здесь нельзя не акцентировать внимание на том факте, что это была первая (или одна из первых) попытка американцев создать ручную гранату с взрывателем ударного действия. При всей внешней простоте эта проблема не нашла решения до сих пор. Даже советские РГО и РГН имеют дублирующий детонатор с замедлением. Так что вопрос создания 100% надежных и безопасных гранатных ударных взрывателей остается открытым даже спустя полтора столетия.

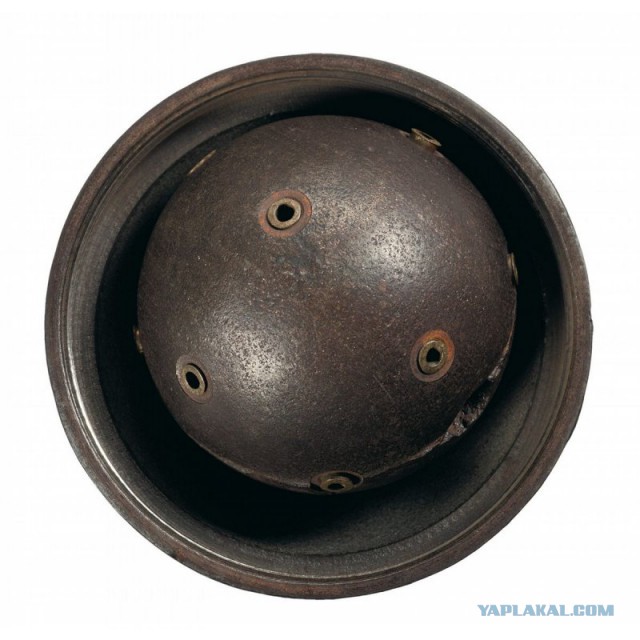

Граната Эксельсиора в футляре и с прикрученными взрывателями

Граната Адамса. Точного описания этого боеприпаса найти не удалось, но по сохранившемуся чертежу видно, что разработана она была в 1865 году, а принцип действия основан на применении терочного запала с замедлением. Весьма прогрессивная на то время штуковина, да и использование терки в детонаторах отлично проявило себя в немецких гранатах времен Первой и Второй мировых войн, многие страйкболисты до сих пор с удовольствием используют.

Граната Адамса с терочным запалом

Кроме вышеперечисленных, на боевых просторах Гражданской войны в США вовсю использовали как эрзац-гранаты, изготовленные из артиллерийских боеприпасов, так и заводское чугунное литье со старыми добрыми фитильными запалами. Фитиля не позволяли точно рассчитать время горения и имели склонность к «прострелам», когда огневой луч проскакивал какое-то расстояние, что на коротких запалах могло привести к преждевременному взрыву. Также некоторое применение нашли и гранаты иностранного образца.

По-настоящему эра ручных осколочных гранат в качестве стандартной экипировки бойца, а не этакой «вундерваффе» требующей отдельного рода войск, наступила с началом Первой мировой войны. Именно тогда все уважающие себя государства начали активно внедрять этот тип боеприпаса в войска. Так как США тоже приняли участия в горниле европейских боевых действий, то, вполне естественно, обзавелись и своей моделью. Первая американская оборонительная осколочная граната получила обозначение Mk I, была разработана и принята на вооружение в 1917 году, под занавес войны. Продержалась недолго, так как имела пятиступенчатую систему запуска и оказалась слишком сложной в использовании. Часто в пылу сражения бойцы не доводили процедуру инициации до конца, безрезультатно бросали гранаты в неприятеля, только для того, чтобы получить ее же назад, только уже взведенную. И все это, несмотря на то, что была разработана и учебная – Mk IA1. Вполне резонно, что уже через 2 года на вооружение поступила новая, более простая в обращении, Mk II, а о первенце постарались благополучно забыть.


Mk I

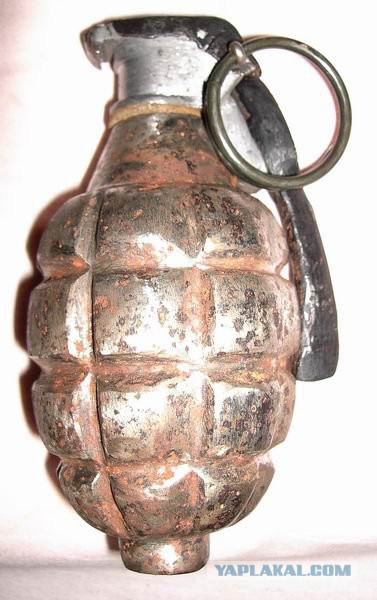

Mk II – ручная осколочная граната разработанная в 1918 году и состоявшая на вооружении с 1920. Использовалась вплоть до Вьетнамской войны. В основе своей имеет чугунный корпус с насечками заполненный взрывчатым веществом (ВВ). Использование взрывчатого наполнителя – бездымного пороха не требовало наличия детонатора, поэтому в качестве запала сделали простейший пороховой воспламенитель с надежным замедлителем. Насечки на корпусе изначально были призваны облегчить деление на поражающие элементы, но впоследствии выяснили, что чугун лопается абстрактно, а гранату с насечками просто удобнее держать и бросать.

Существовало несколько модификаций Mk II. Так, например, изначально в корпусе было два отверстия сверху для запала, а снизу для засыпки ВВ, со временем от нижнего отверстия отказались. Граната в неофициальных кругах называется Mk IIA1, но военные ее так никогда не называли. Была модель заполненная вместо пороха тротилом, у которой была яркая особенность – слишком мелкая фрагментации корпуса от тротилового заряда. Поражающие элементы получались очень маленькими и быстро теряли убойную силу. Такие гранаты окрашивались в ярко-желтый цвет (затем просто наносили желтую полосу) и получили обозначение Mk II HE (high explosive).


Mk II HE

Также за боевую историю этой гранаты применяли различные запалы – М5, М6, М10 и М11. М5 и М6 при зажигании заметно искрили, а М10 громко шипели. При использовании тротилового наполнителя зафиксированы случаи, когда от капсюля-воспламенителя срабатывал основной заряд. К концу службы все гранаты оснащали безопасными и бесшумными запалами М204.

Были на вооружении и учебные «ананаски». Это сленговое название граната получила за характерную форму корпуса, так что у нас «лимонки», а у них – «ананаски».

Транспортировку тротиловых версий осуществляли со снятыми взрывателями, а пороховые поставлялись полностью в сборе, чтобы порох не высыпался. Сведений о применении заглушек как на советских Ф-1 нет. В апреле 1945, в рамках общей реорганизации армейских идентификаторов, от римских цифр отказались, и граната получила новое обозначение Mk 2

M21 учебная

Это сообщение отредактировал CS98rus - 25.06.2014 - 09:39

И такое было. Специальная насадка для стрельбы гранатой из винтовки

Mk III (Mk 3) – ручная фугасная граната, разработанная специально для действий в замкнутых пространствах. Достаточно интересная придумка. Корпус выполнен из плотного картона, а из металлических деталей только верхняя и нижняя крышки и взрыватель. Поражает противника не столько осколками, сколько ударной волной от взрыва большого количества ВВ (227 гр). Волна, формирующаяся внутри помещения, многократно усиливается за счет эффекта отражения. Появилась эта модель в марте 1918 года как противобункерная, но применение нашла в основном для операций внутри зданий. По воспоминаниям пользователя: «Взрыв Mk 3 внутри помещения способен очень быстро закончить бой и нет боязни, что шрапнель пройдет сквозь тонкие стены и поразит своих». Также взята на вооружение флотом как противоводолазная. В настоящий момент потихоньку исчезает с «прилавков», поскольку последний оставшийся потребитель – флот разработал новую гранату (глубинный заряд), специализированный именно на борьбе с водолазами – Mk40.

Всего было три разных модификации отличающихся материалом корпуса и используемыми запалами. Есть отрывочные сведения, что на смену в пехотных частях пришли (или готовятся прийти) термобарические гранаты, но конкретики найти не удалось. По крайней мере, если российскую РГ-60ТБ разработали, то почему бы не существовать американскому аналогу.

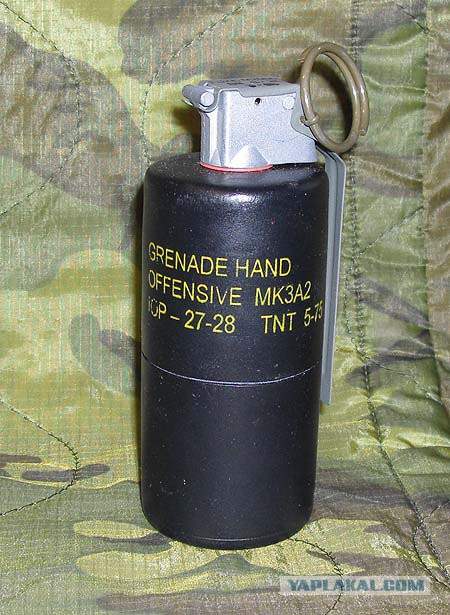

Mk III

Это сообщение отредактировал CS98rus - 25.06.2014 - 09:40

М26 – разработанная на замену Мк 2 граната осколочного действия. Конструкторы постарались лишить новое изделие недостатков предыдущей модели, а именно – нестабильной фрагментации корпуса. Пороховой заряд рвал предшественницу на слишком крупные куски с надежной убойностью, но малым количеством, а тротиловый давал облако мелких осколков, снижая при этом радиус поражения. Новая граната была изготовлена из двух штампованных половинок, внутрь которых, по окружности, помещали стальную проволоку с насечками. Такая комбинация позволяла использовать литое ВВ – «состав В» (смесь тротила и гексогена) и имела лучшую поражающую способность. За вытянутую форму корпуса быстро получила прозвище «лимонка», что, впрочем, явление едва ли не международное. На вооружение ее взяли в 1952 году и первое боевое крещение граната прошла в Корее, где неплохо себя зарекомендовала, а вот Вьетнамский ТВД привел к появлению вариации «для джунглей» – М61. Дело в том, что солдатики часто носили «лимонки» поверх разгрузок, явление было повальным, а в джунглях много разных веточек, которые так и норовили зацепиться за колечко. Установка дополнительного предохранительного рычага решила проблему. Причем существовали даже учебные гранаты с таким рычажком. Так что конструкторам на заметку – в военном деле тоже нужно подстраиваться под потребителя.
Запалы применялись М204, а затем М217, которые по принципу своего действия были аналогичными тем же М5/М6, главным их отличием от предшественников было отсутствие искр и шума при горении.


М61 с дополнительным предохранителем

Хорошо видно проволоку с насечками

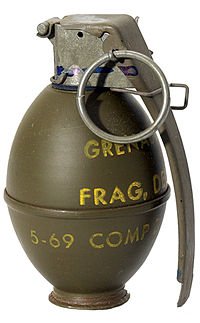

М33/М67 – заменившая М26 в 1968 году и состоящая на вооружении до сих пор осколочная граната. Проволоку убрали, сделав насечки на корпусе с внутренней стороны. Это немного снизило радиус сплошного поражения (до 5 метров), что позволило использовать ее как наступательную и удешевило производство. К тому же граната стала круглой, чтобы кидать было удобней и точнее. Отдельного внимания заслуживает модификация M59. Интересен боеприпас тем, что в нем используют электромеханический запал М217 ударного действия (но с дублирующим замедлителем). Ударный детонатор работает ненадежно, а увеличенное до 7 секунд время горения замедлителя дает слишком много шансов неприятелю. Хотя попытка и засчитана, но с УДЗС применяемых на РГН/РГО сравнения не выдерживает.
История развития осколочных гранат в США во многом повторяет путь других стран. И нельзя сказать, чтобы там придумали нечто особенное или слишком уж неудачное. В целом – вполне добротная продукция, выполняющая поставленные перед ней задачи. Разве что разнообразия маловато, в отличие от того же советского ассортимента, но, видать, и не нужно было.
