Начинаем мегамангал, Опять дачных работ псто

Всем привет!

Сразу предупреждаю, что тема не полная, как доделаю - добавлю сюда. Тему создал, т.к. пока стройка остановлена в связи с отпуском и еще по постройке есть несколько вопросов к уважаемым яповцам, дабы направили. Заранее спасибо!

Будет 14 фото, начинаем.

Раскладываем кирпичи, прикидываем как оно будет.

Опять выходные, опять на даче дурная голова рукам не дает покоя.
Мы очень любим "горелое мясо животных" © кто-то здесь из яповцев, но доселе готовили все это на дешевых мангальчиках, которые при нашей эксплуатации, к сожалению, долго не живут. Плюс прогорела печь для казана, это уже совсем печально. Давно планировали стационарный мангал, даже пару лет назад залили фундамент, но из-за работ в доме и т.д. руки не доходили начать все это. В итоге, руки дошли только сейчас. Мангал это будет даже не просто мангал, а:

1. Вертел (электрический, приводы продаются)
2. Мангал
3. Печь для казана 18л
4. Небольшой рабочий столик (порезать мясцо, поставить что-то)
5. Мойка
6. "Сейф" для казана, чтобы не приделали ноги пока нас нет (потом сделаю его в нише).
7. Место для дров.

Итак, фундамент у нас уже есть.

Покупаем:

1. Около 50 метров уголка 50*5мм для перекрытий (взял с запасом, металл не пропадет).
2. Два поддона печного кирпича
3. Остальную сопутствующую шнягу

С другого ракурса.

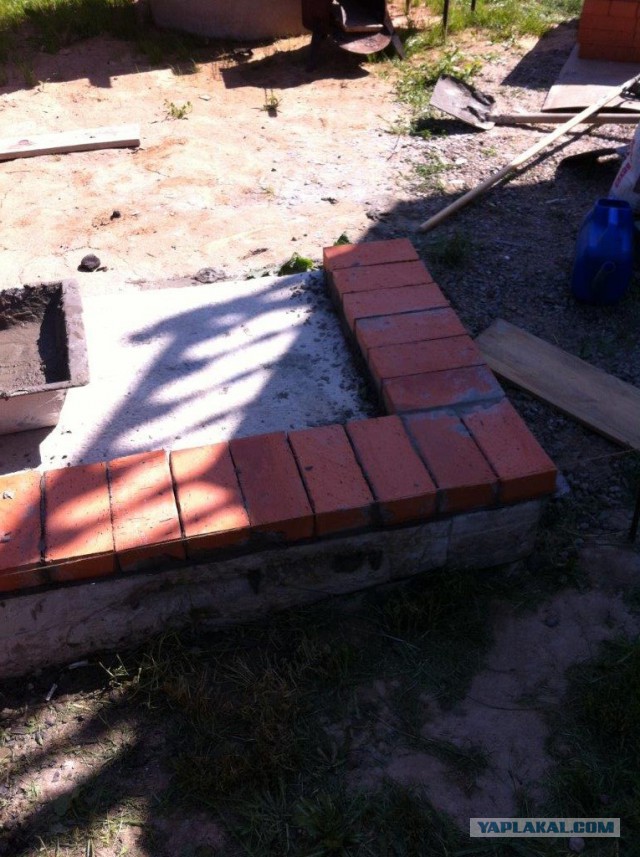

Начинаем первый ряд

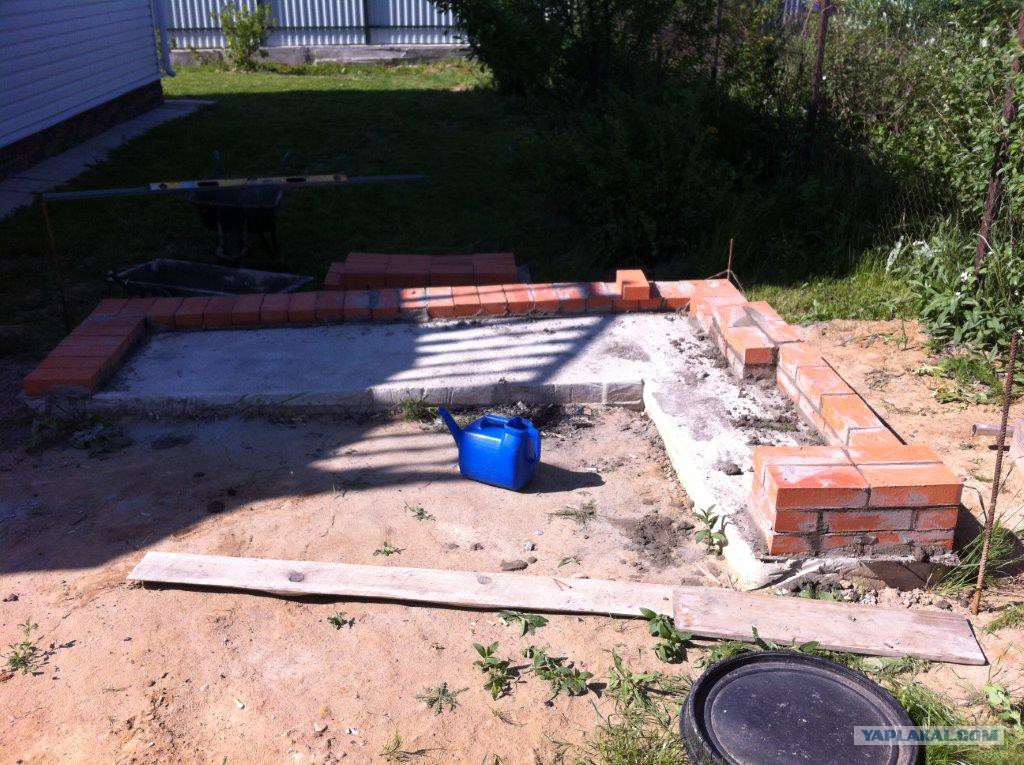

Второй

Еще второй ряд

И еще

По сути, работа однообразная и фотографировать каждый ряд смысла нет. Тем более, что надо отвлечься от работы каменщика и начать делать перекрытия для печи и мангала.

Изготовление перекрытия печи я сфотать, к сожалению, не успел, а вот для мангала - да. По сути - одинаковые конструкции.

Пилим уголки, складываем и попарно свариваем (удобнее иметь цельную конструкцию - никуда ничего не сдвинется).

Смотрим что выходит. Забавно, шлак корочкой поднимается сам - отбивать ничего не надо, просто ковырнуть пальчиком.

В итоге нам надо 5 парных таких уголков. Вот он один, поближе.

Еще close-up

Все пять готовы, ждем пока чуть остынут, будем укладывать на место.

Подберусь поближе, посмотреть как что. Извините, что много фото швов - у меня просто будет вопрос как раз по этой теме.

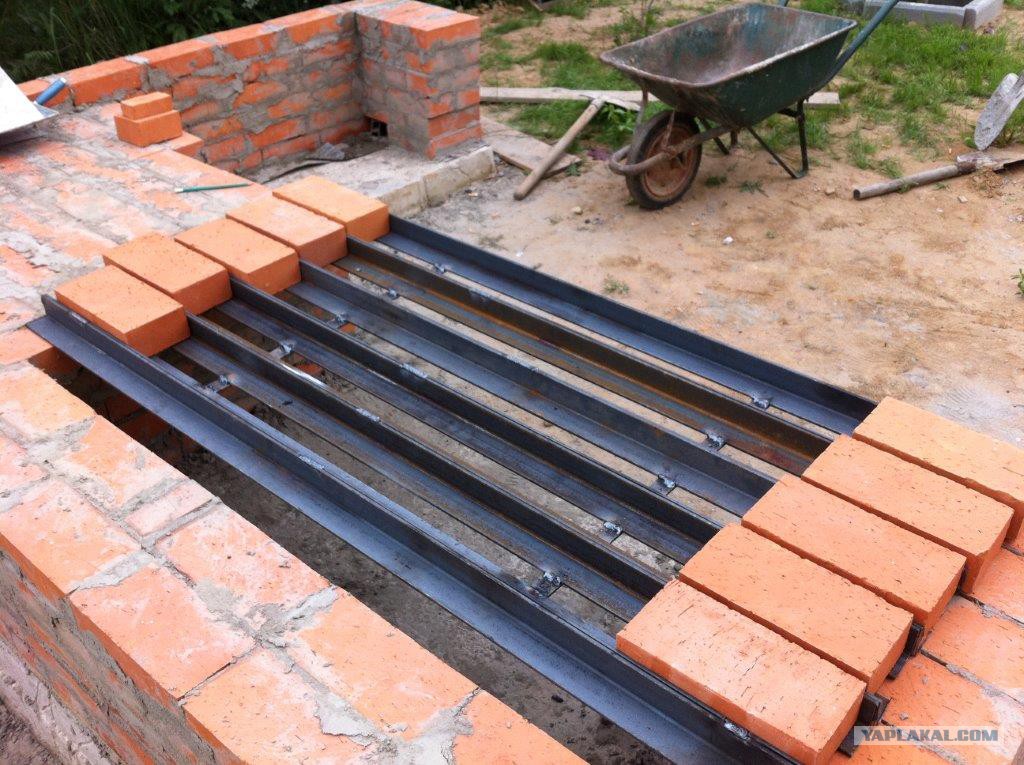

Укладываем, ставим кирпичи, притягиваем струбциной полосу и подвариваем, чтобы вся конструкция не ездила никуда. (конструкция пока не на своей высоте, просто надо было ее сделать сегодня, чтобы потом не зависеть от сварочных работ, т.к. я отваливаю в отпуск).

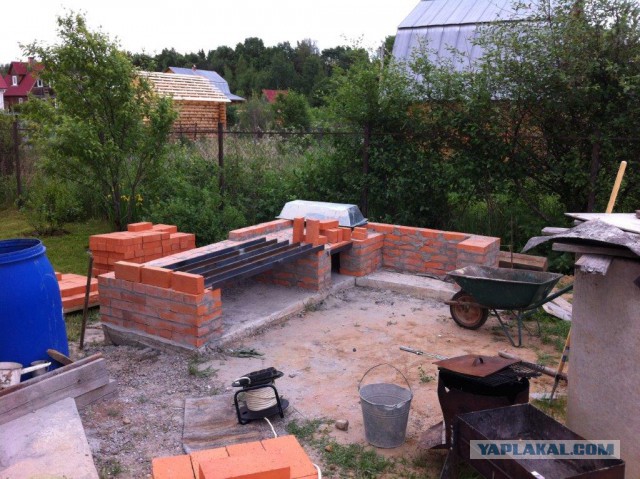

Общий вид на вечер воскресенья. Справа видно перекрытие под печку казана, уже заложена одним слоем кирпича.

Добавлено в 10:21
Это пока все, извините, продолжу после отпуска - обещаю, выложу все.

А вопросы у меня следующие:

1. Колосники под мангал и печку. По магазам пробежался - размеры странные у чугунных колосников. Если я сделаю, скажем, из уголка 5мм колосники - их надолго хватит? В принципе, мне не очень сложно сделать их еще раз, если прогорят. На пару лет их хватит?

2. Очень хочется странного - получить разряд сварного (хотя бы третий). Экзамен-корочка. Это не для работы - просто для себя. Я знаю, что на ЯПе есть профессиональные сварищики. Вопроса, собственно, два - могу ли я претендовать на получение к-либо разряда и где можно сдать экзамен? Ессно, небесплатно, готов заплатить, даже походить на курсы. Подскажите, друзья?

А я уже поп-корн купил, а он в отпуск..

Кладка похабная

В принципе, шов нормальный, без подрезов. С проваром не понятно, а так зачет!

Кладка тоже насторожила, надо бы на глину, температура все-таки будет.

Это сообщение отредактировал ПохренКурт - 2.06.2014 - 10:36

Мы колосники в печку делали из пальцев для гусениц- дешево и сердито. Но это вариант для тех, у кого под боком колхоз с сельхозтехникой.
В твоем случае лучше арматуру напилить в размер с запасом.
А корочки... Нафиг они тебе надо? На третий разряд ты уже, считай, варишь, хотя по фоткам судить сложно - шов простейший.

Это сообщение отредактировал Dixi13 - 2.06.2014 - 10:28

Рукожопная, а не похабная.

блеать ну чё так то - только решил сплагиатить

AlexZombie
как так-то?
Надо было доделать, а уж потом выкладыввать.
Получилось не то ни се

У меня нечто подобное есть, колосники хуй его знает откуда приблудилась 3 мм нержавейка профилированная отверстия диаметром 5 мм, уже 6 лет жгу на ней и уголь и дрова. не ведет и не пригорает, лежит себе на уголке пятерке.

Начинаем мегастройку пятиэтажного дома, себестоимость 1 000 000 рублей.

З.ы. остальные фото после отпуска добавлю...

А начиналось все с ключницы...

смысл делать такой полуотчет?
доделал бы до конца, подготовил отчет и выложил!

обычно наоборот!

P.S. пройду мимо!

Это сообщение отредактировал brync - 2.06.2014 - 10:38
