Дверь. Дверь -это то, что защищает жилище от внешнего мира. На сегодняшний день, производство входных дверей, это сложный технологический процесс, который включает в себя стадии проектирования, внедрения и производства.
90
фото.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Зингельшухер
17.05.2014 - 18:42
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

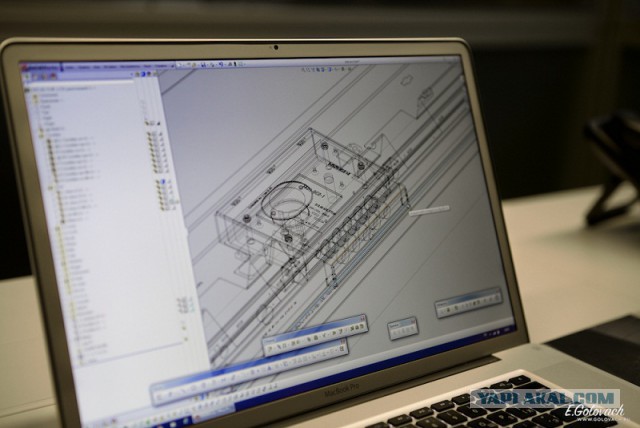

Любая дверь, которую изготавливает фабрика, изначально создаётся в Системе автоматизированного проектирования.
[
^
]
Зингельшухер
17.05.2014 - 18:43
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Каждой детали, присваивается свой, индивидуальный номер. С этим номером деталь рождается и ждет своего времени на складе.
[
^
]
Зингельшухер
17.05.2014 - 18:44
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Производство двери, начинается с высечки развертки стальной детали из стандартных металических листов.
[
^
]
Зингельшухер
17.05.2014 - 18:44
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Для точного изготовления разверток, используется высечной станок с ЧПУ TRUMPF TRUMATIC 3000 ROTATION.
[
^
]
Зингельшухер
17.05.2014 - 18:45
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Благодаря интеллигентному и аккуратному автоматизированному перемещению мелких деталей он позволяет абсолютно без царапин обрабатывать листы толщиной до 6,4 мм. Станок пробивает стальной лист со скоростью автомата Калашникова -1300 ударов в минуту!
[
^
]
Зингельшухер
17.05.2014 - 18:45
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Программа производства. Система знает, сколько и какого размера нужно произвести заготовок для конкретного заказа (размера).
[
^
]
Зингельшухер
17.05.2014 - 18:46
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

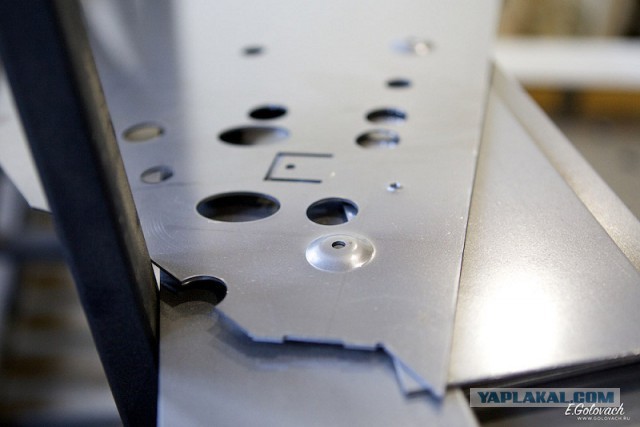

После работы станка, получаются вот такие детали, которые нужно согнуть.
[
^
]
Зингельшухер
17.05.2014 - 18:47
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Гнёт развертку особо точный листогибочный пресс TRUMPF TRUMABEND V85S с ЧПУ.
[
^
]
Зингельшухер
17.05.2014 - 18:47
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Для определения характеристик пружинистости листа, есть функция адаптивной гибки и специальный измерительный инструмент. Этим достигается ювелирная точность для гиба каждой заготовки.
[
^
]
Зингельшухер
17.05.2014 - 18:48
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

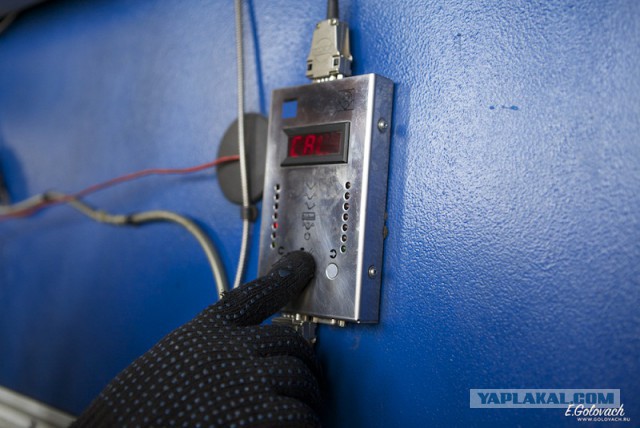

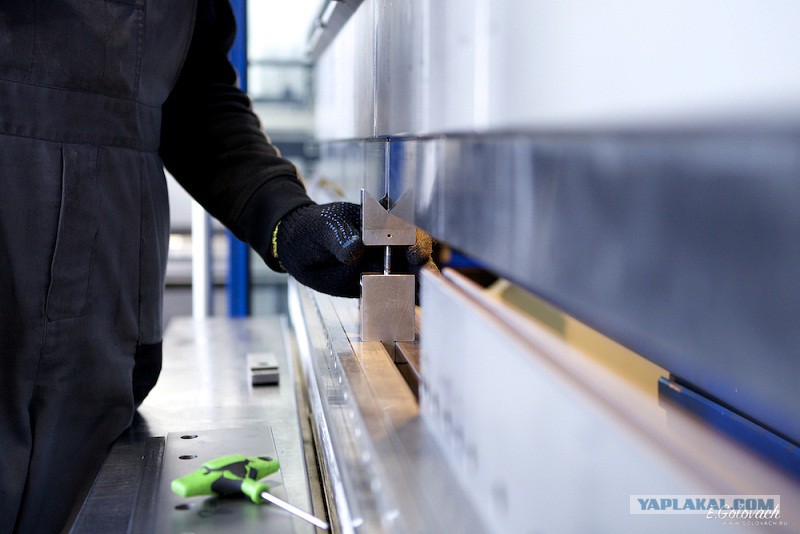

Калибровка.
[
^
]
Зингельшухер
17.05.2014 - 18:48
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Вкладывается заготовка, верхний пуансон опускаясь вниз гнёт профиль.
[
^
]
Зингельшухер
17.05.2014 - 18:49
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
......
[
^
]
Зингельшухер
17.05.2014 - 18:49
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Заготовку переносят для контроля качества. Так как дверь сертифицирована по первому классу взломостойкости точность подгонки деталей должна быть идеальной.
[
^
]
Зингельшухер
17.05.2014 - 18:50
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

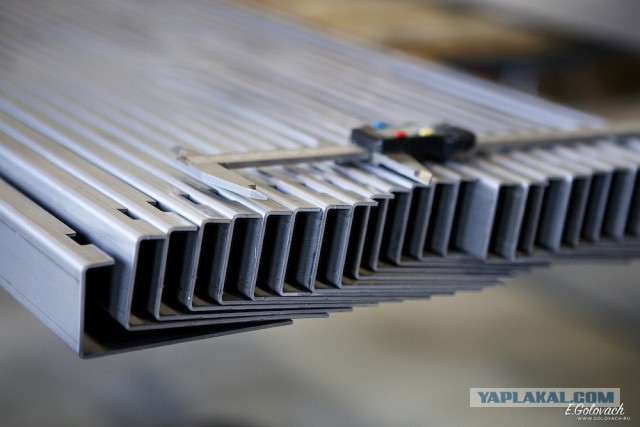

Элементы двери с гибочного станка.
[
^
]
Зингельшухер
17.05.2014 - 18:50
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
.....
[
^
]
Зингельшухер
17.05.2014 - 18:51
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

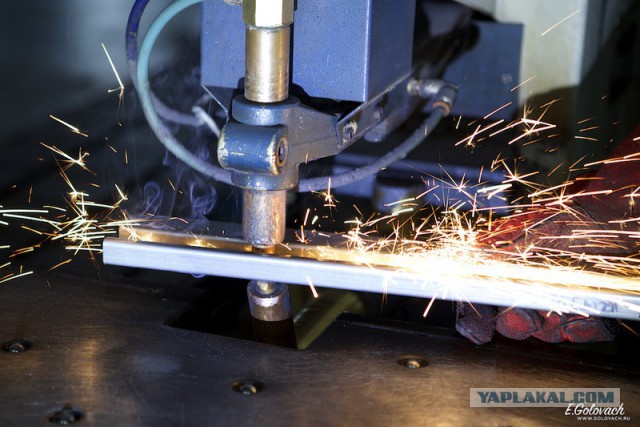

После того, как элементы согнули и проверили, из сваривают между собой точечной сваркой.
[
^
]
Зингельшухер
17.05.2014 - 18:51
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
.....
[
^
]
Зингельшухер
17.05.2014 - 18:52
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Готово.
[
^
]
Зингельшухер
17.05.2014 - 18:53
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Полотно двери делается из целого листа стали на станке TRUMPF TRUMATIC TC3000R с использованием специального роликового инструмента. Стальной лист станок прокатывает роликом как нож-диск режет пиццу.
[
^
]
Зингельшухер
17.05.2014 - 18:53
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

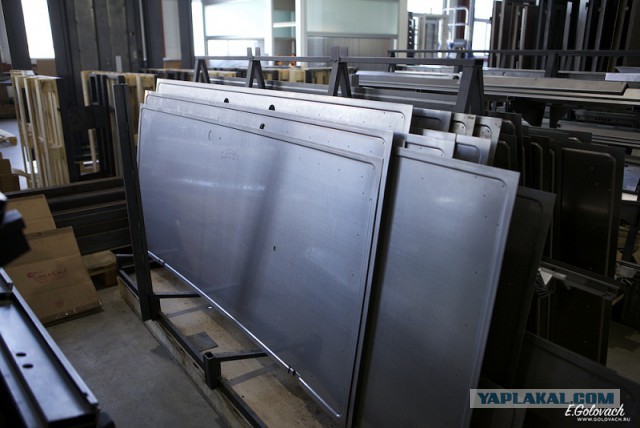

Монолит полотна двери. Всё сделано очень точно, ведь из множества деталей, должна получится дверь.
[
^
]
Зингельшухер
17.05.2014 - 18:54
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

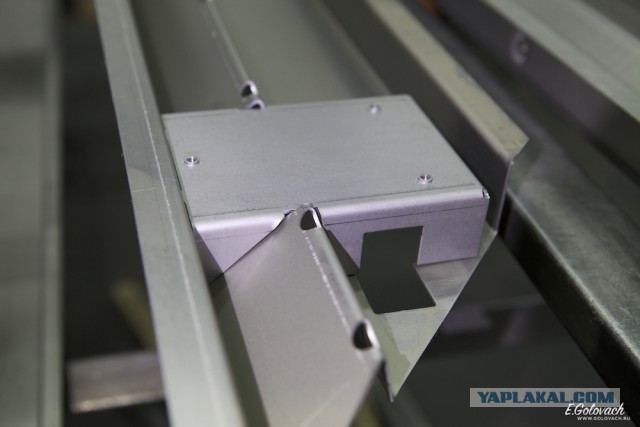

Первичная сборка деталей. Благодаря тому, что процесс вырубки и гибки прошел точно, детали двери и дверной коробки стыкуются между собой великолепно.
[
^
]
Зингельшухер
17.05.2014 - 18:54
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

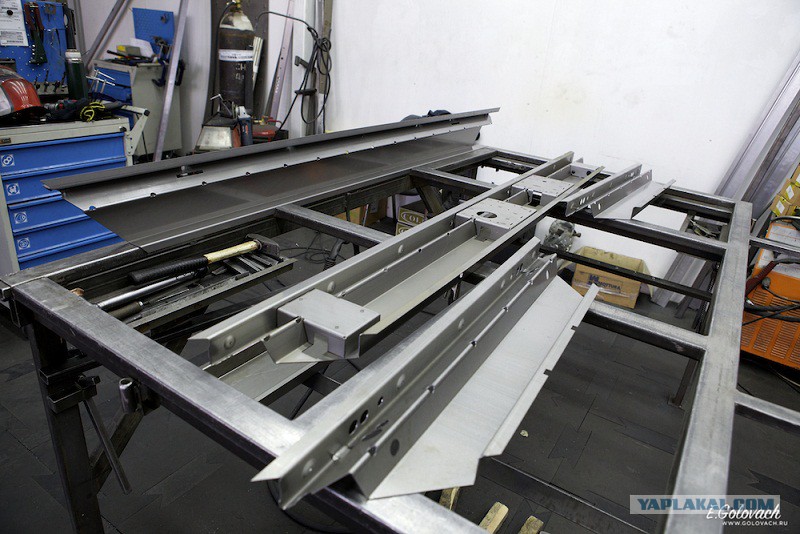

Детали двери, разложенные в определённом порядке для сварочных работ.
[
^
]
Зингельшухер
17.05.2014 - 18:55
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355

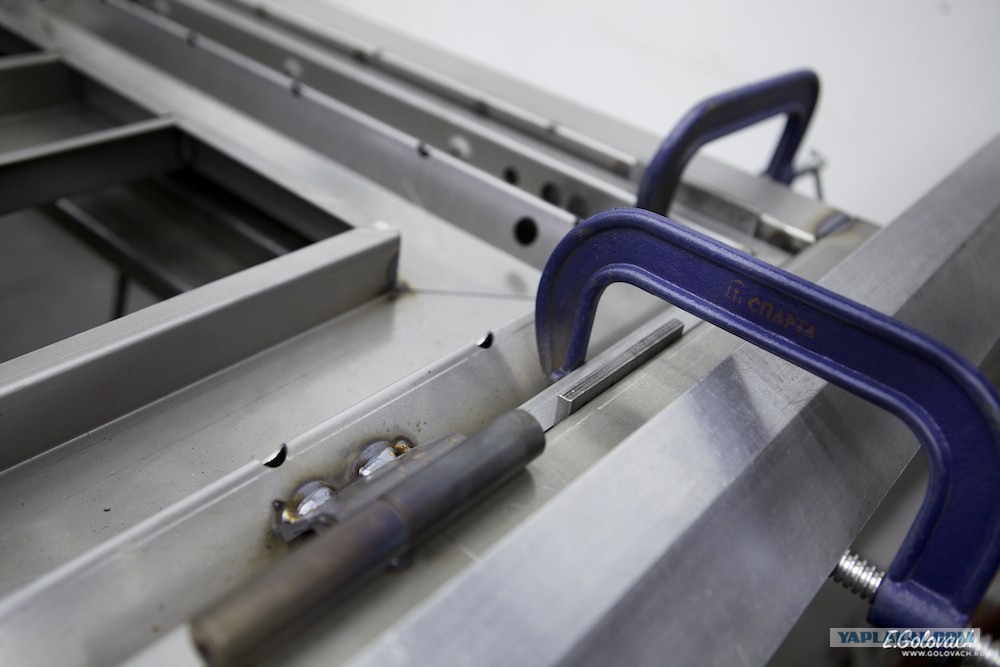

На этом этапе, элементы входной двери свариваются между собой. Но для сварки, нужно закрепить детали двери в определённом порядке.
[
^
]
Зингельшухер
17.05.2014 - 18:55
[
показать
]
Статус:
Offline
Ярила
Регистрация: 22.04.13
Сообщений: 1355
Ручная сварка элементов. Всё нормально. Уже похоже на дверь.
[
^
]
