Ремонт принтера, 24 фоты на отвёртку, немного текста.

[ Версия для печати ]


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Marcotender	8.05.2014 - 15:25 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	168 Всем привет! В этот хмурый, короткий, предпраздничный рабочий день больше всего хотелось, чтобы он быстрее подошёл к концу =) Я решил не маяться и заняться на работе работой. ) Меня давненько ждал вот такой вот аппаратик:
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Marcotender	8.05.2014 - 15:25 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Это достаточно мощный, скоростной принтер, хоть и староват, но достаточно надёжен. HP LJ 4250 Он неплохо поработал и наконец "устал". При попытке что либо напечатать выдавал ошибку - "замятие бумаги", хотя по факту никакого замятия не было.
	[^]

Marcotender	8.05.2014 - 15:26 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	К тому же, постоянно появлялась на дисплее надпись, что ему необходимо "техническое обслуживание".
	[^]

Marcotender	8.05.2014 - 15:28 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Тема известная, ошибка возникает по 2м причинам - плохой захват бумаги и (или) не отрабатывает оптический датчик в аппарате. Ну и раз уж он сам просит его "обслужить"...приступим =)
	[^]

Marcotender	8.05.2014 - 15:29 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Снимаем лоток, задние крышки.
	[^]

Marcotender	8.05.2014 - 15:30 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Отстегиваем термоблок, смотрим. Его состояние оказалось вполне приличным..
	[^]

Marcotender	8.05.2014 - 15:31 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Идём дальше, подошла очередь и верхней крышки...
	[^]

Marcotender	8.05.2014 - 15:32 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Выкручиваем 4 винтика и снимаем её.
	[^]

Marcotender	8.05.2014 - 15:32 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Теперь вынимаем "мозги" устройства и боковые крышки.
	[^]

Marcotender	8.05.2014 - 15:34 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Почти добрались, почти сразу за оставшимся ещё прикрученным передним лотком принтака нас ждёт тот самый оптический датчик =)
	[^]

Marcotender	8.05.2014 - 15:35 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Снимаем лоток. Это сообщение отредактировал Marcotender - 8.05.2014 - 15:37
	[^]

Marcotender	8.05.2014 - 15:36 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Стоп. Первая мысль - поста на ЯПе не получится сделать.. Вторая - накрылся телефон, точнее камера на нём. Зря отвёрткой назвал=( Что ни делай, как не перезагружай - ошибка: "Не удалось подключиться к камере." Вспомнилось как уронил тел на асфальт с неделю назад. Обидно ( Продолжаем ковырять "вслепую"... И снова СТОП! Я же завтра в Карелию еду на праздники.. В Карелию.. Без камеры??? Неее! Принтер откладывается, моем руки и разбираем телефон. Это сообщение отредактировал Marcotender - 8.05.2014 - 15:37
	[^]

Marcotender	8.05.2014 - 15:38 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Мой THL W200 куплен не так давно, пользуюсь около полугода. Процесс его разборки/сборки опять же-заснять не удалось) Второй такой же "отвёртки" под рукой не оказалось. Открутив все винтики, с помощью заточенной пластиковой карточки я снял верхнюю крышку и положил телефон на сканер! =)
	[^]

Marcotender	8.05.2014 - 15:38 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Уже на отсканированном изображении в наилучшем качестве я заметил повреждённую катушку со сколом на ферритовом сердечнике. Изучив плату под микроскопом, больше ничего криминального я не заметил.
	[^]

Marcotender	8.05.2014 - 15:39 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Заменить катушку получится лишь на следующей неделе, а пока... С таким сколом на сердечнике сейчас она как кусок проволоки...И проволока тоже в обрыве! До замены катушки я решил временно запаять перемычку, что и сделал) Установил теплоотвод на микрочип, располагающийся рядом и приступил. Результат:
	[^]

Marcotender	8.05.2014 - 15:39 [ показать ]

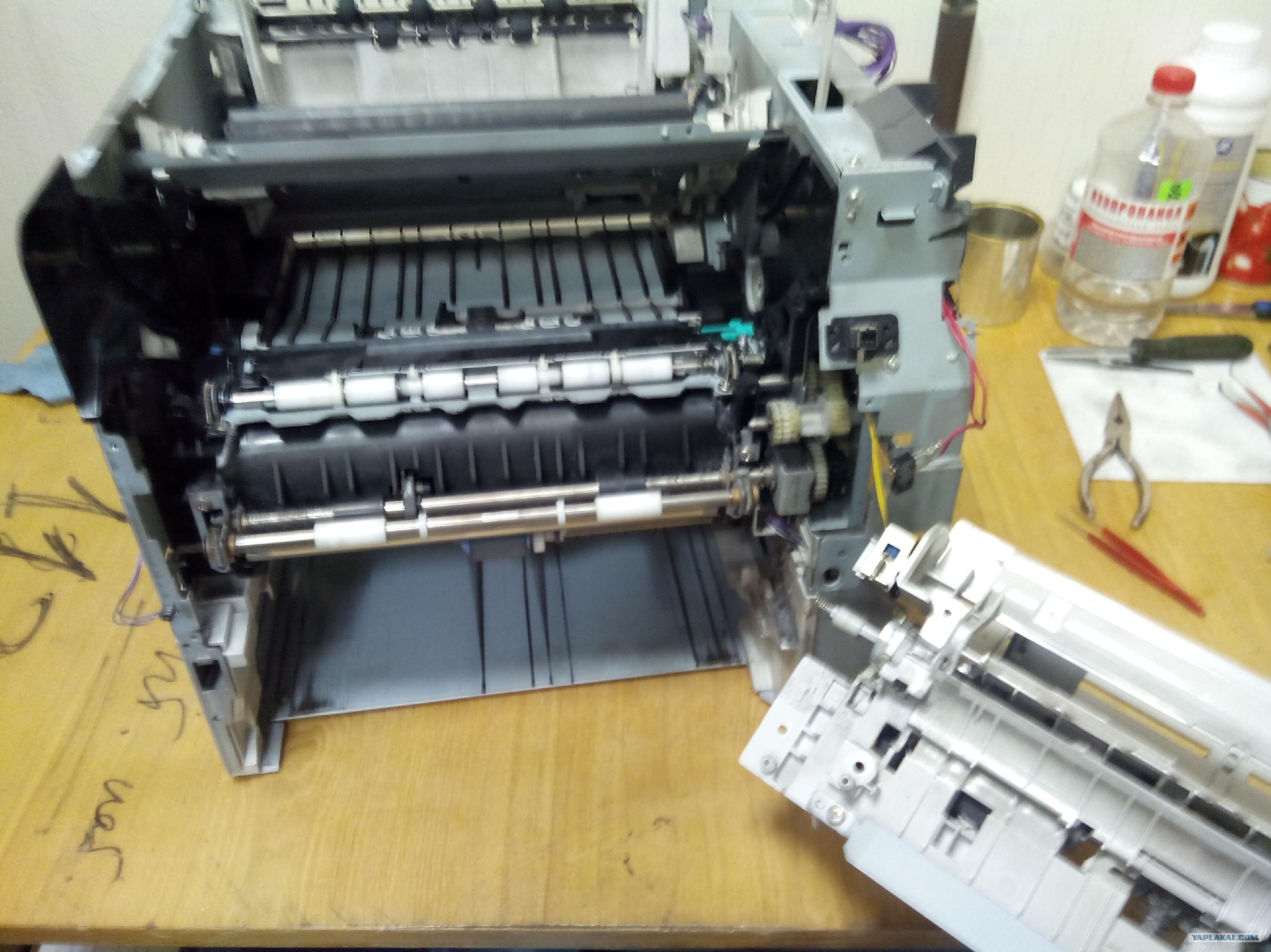

Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Сборка, тест - всё отлично! Можно продолжать мучить принтер!) Теперь я наконец снял лоток.
	[^]

Marcotender	8.05.2014 - 15:40 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Вот и флажок интересующего нас датчика...
	[^]

Marcotender	8.05.2014 - 15:41 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	а за ним и сам датчик)
	[^]

Marcotender	8.05.2014 - 15:42 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Вот так лучше видно:
	[^]

Marcotender	8.05.2014 - 15:43 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Компрессором продуваем датчик. Да и весь аппарат заодно =) Смазываем оси флажка и собираем всё в обратном порядке, не забывая про подключение коварных "фишек".
	[^]

Marcotender	8.05.2014 - 15:44 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	...
	[^]

Marcotender	8.05.2014 - 15:46 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Осталось не много - заменить ролики захвата бумаги нижнего лотка. Вот они:
	[^]

Marcotender	8.05.2014 - 15:46 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Изношены капитально, чисткой тут не обойдёшься, точно надо менять...
	[^]

Marcotender	8.05.2014 - 15:47 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Новые куда лучше!
	[^]

Marcotender	8.05.2014 - 15:48 [ показать ]
Статус: Offline Маастер Регистрация: 4.03.14 Сообщений: 90	Теперь "объясним" аппарату, что мы его обслужили. Включаем его и заходим в сервисное меню. Нас интересует пункт "New maintenance kit". Жмём "sеlесt" и готово!
	[^]
