Как я запилил себе монстра на радиоуправлении, продолжение темы 2х летней давности

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Storno 8 апр 2014 в 17:11

Приколист • На сайте 15 лет

Сообщений: 364

203

Прошло 2 года, решил обновить (хотя после этого http://www.yaplakal.com/forum11/topic332783.html?hl= уже была одна переделка рамы, но она мне не понравилась)

так вот в продолжении той темы скажу, что как и в прошлый раз подвеска использовалась стандартная, но полностью на алюминьевых рычагах, бабочках, и прочем.
так вот как всегда все начинаю с подбора компонентов
автор я

Как я запилил себе монстра на радиоуправлении

Yap 23.04.2026 - 19:56

Продам слона • На сайте 21 год

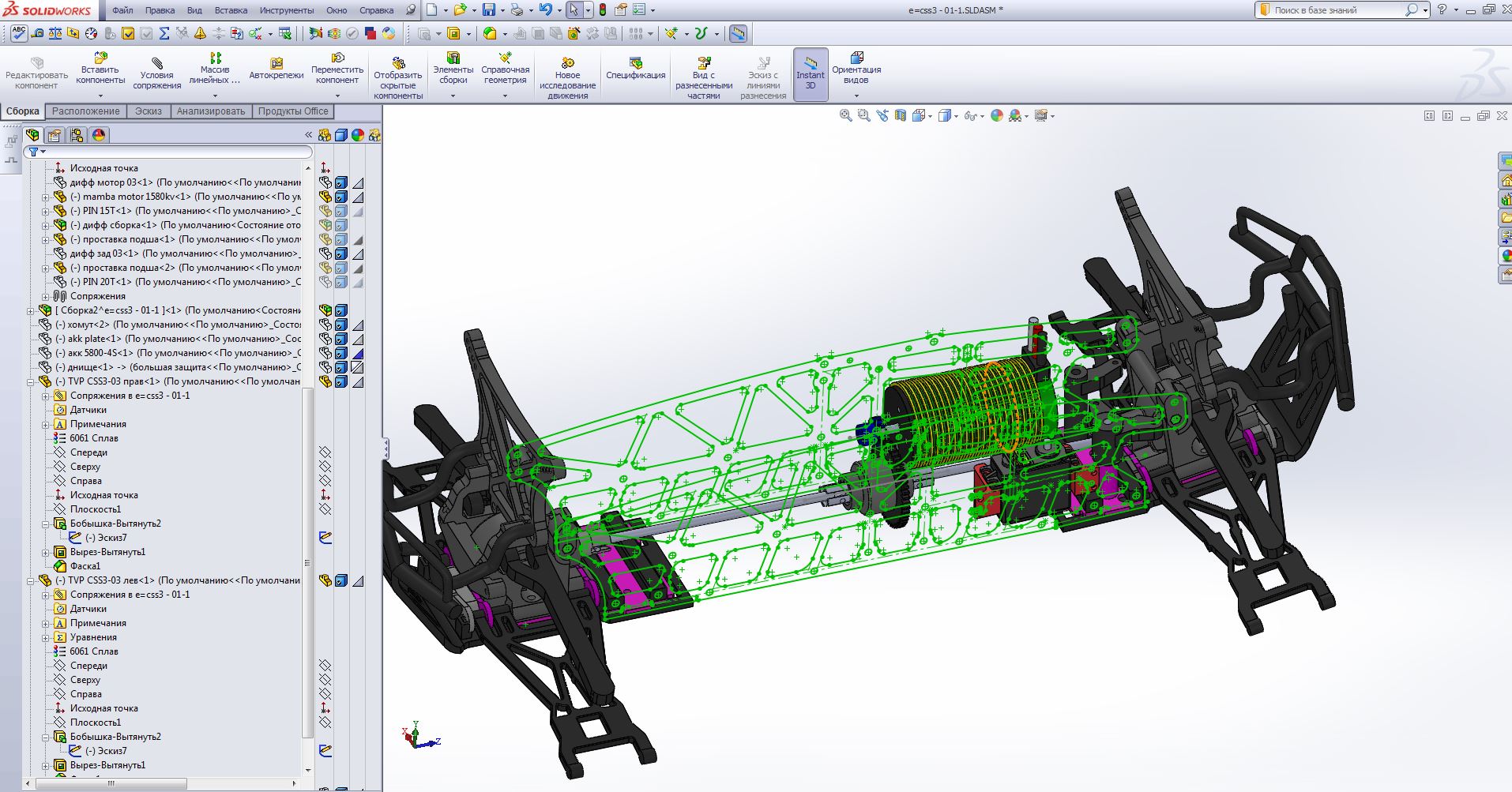

далее обвожу точки креплений и рисую эскиз рамы

Все комментарии:

crazycat205 комментарий скрыт

-54

Storno автор 8 апр 2014 в 17:16

Приколист • На сайте 15 лет

было много вариантов как что сделать, но главной проблемой было впихнуть большой мотор (порядка 3кВт) и рулевую серву,
принял решение сделать расширение, за счет большего места внутри, стало возможным установка мотора и сервы

синим обозначено где раньше была внутренняя плоскость рамы, теперь она на 4мм сдвинута в каждую сторону

раньше рама резалась из 4мм дюрали, теперь из 8мм, да экономии нет, но какая экономия если делаешь для себя

Это сообщение отредактировал Storno - 8 апр 2014 в 17:37

Storno автор 8 апр 2014 в 17:20

Приколист • На сайте 15 лет

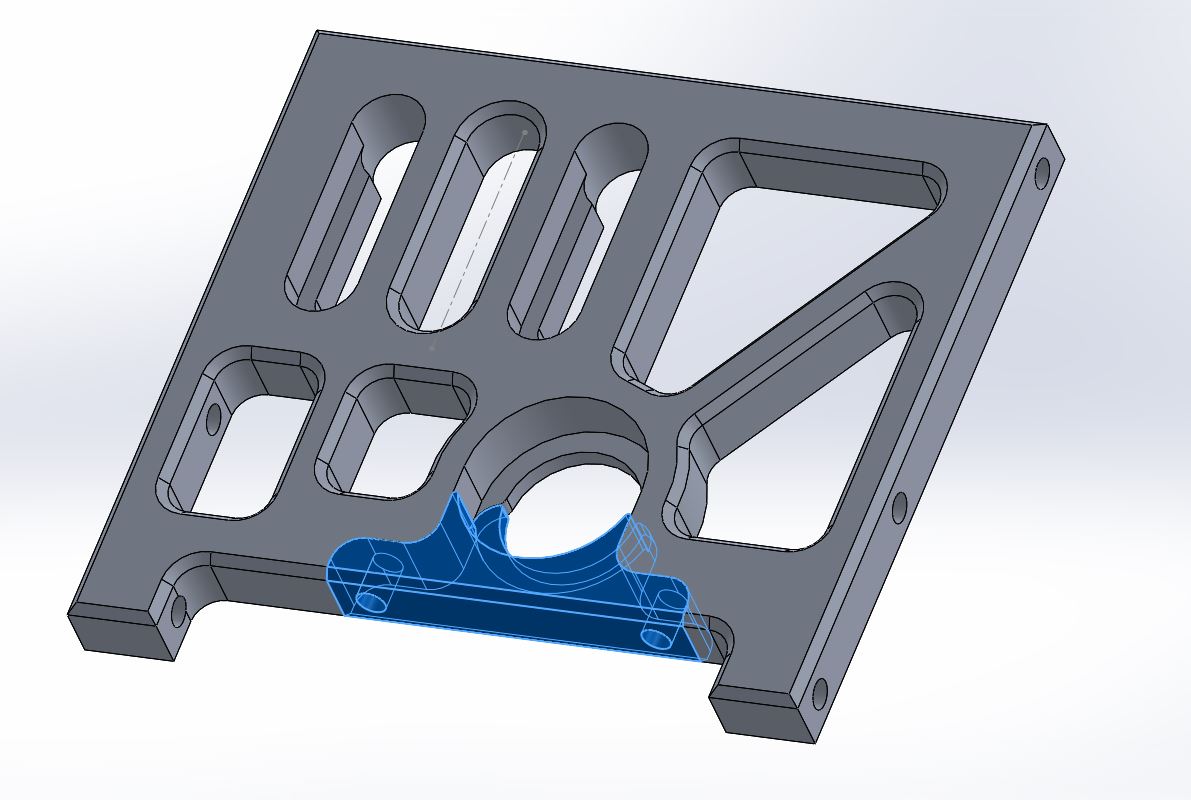

второе нововведение было крепление центрального дифференциала, раньше чтобы снять дифф нужно было разобрать пол машины, теперь же снизу крепления есть специальный разъем, который прижимает дифф

Storno автор 8 апр 2014 в 17:23

Приколист • На сайте 15 лет

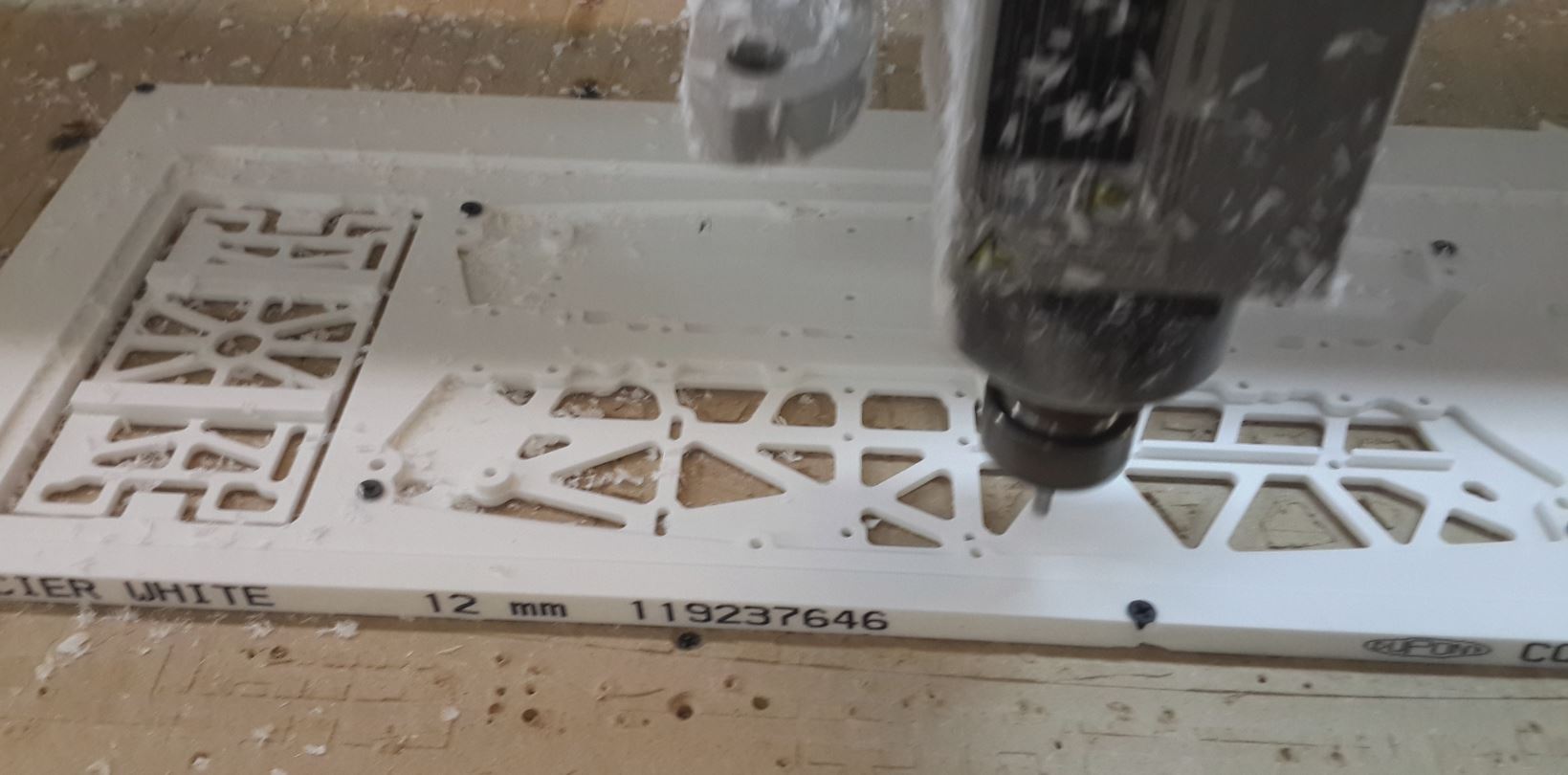

теперь самое главное проверить как это все соберется, тк 3д модель это хорошо, но вот бывает так что стандартные компоненты которые я покупаю могут отличаться, что нужно сделать? да нужно порезать раму, но тк дюраль резать просто так, чтоб потом выкинуть жалко, тогда режем из твердого пластика который искусственный камень (Carian)

Storno автор 8 апр 2014 в 17:25

Приколист • На сайте 15 лет

в сборе
для справки серая рама рядом это из первого проекта, прозрачная, это вторая, сейчас третья, получается что по проекту в год у меня было

Storno автор 8 апр 2014 в 17:27

Приколист • На сайте 15 лет

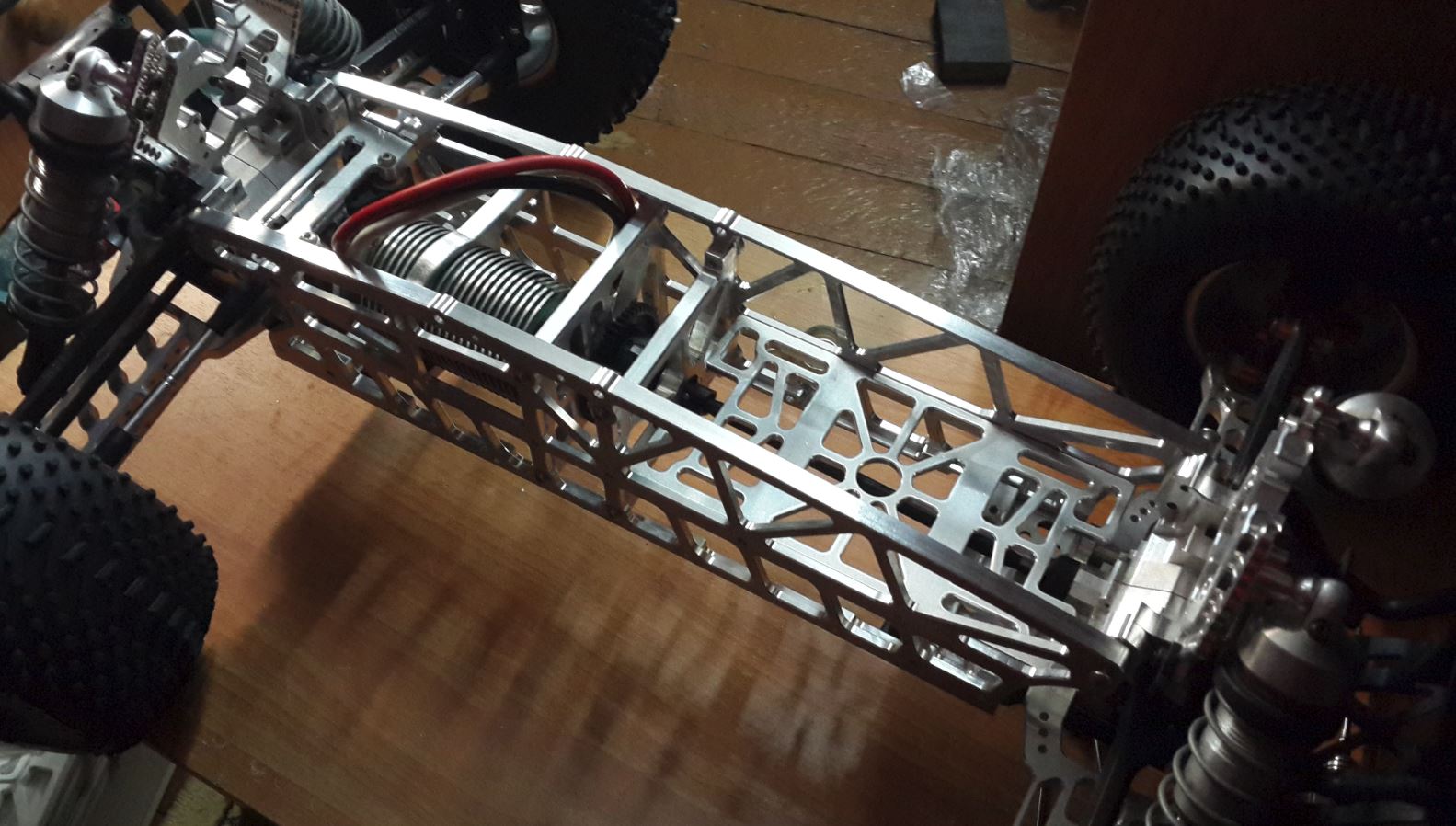

ну тк все удачно совпало (мелкие коррективы не всчет) то отдаем на резку дюрали
еще все проверяем на собираемость

Storno автор 8 апр 2014 в 17:28

Приколист • На сайте 15 лет

и отдаем в анодировку
тк свежих фотографий, после анодирования у меня не осталось, есть только свежая со снятыми фасками

Storno автор 8 апр 2014 в 17:29

Приколист • На сайте 15 лет

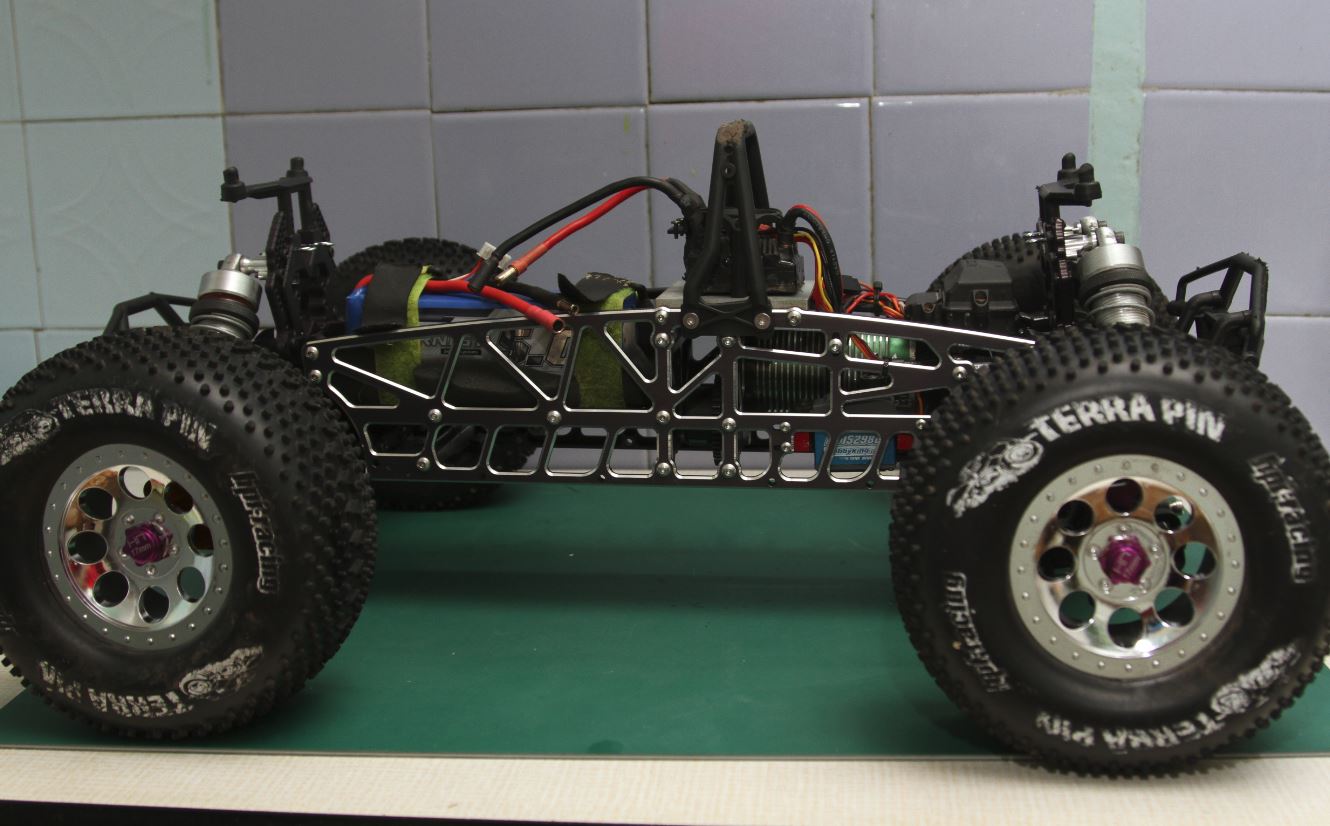

ну и за вечер было собрано все воедино

Storno автор 8 апр 2014 в 17:31

Приколист • На сайте 15 лет

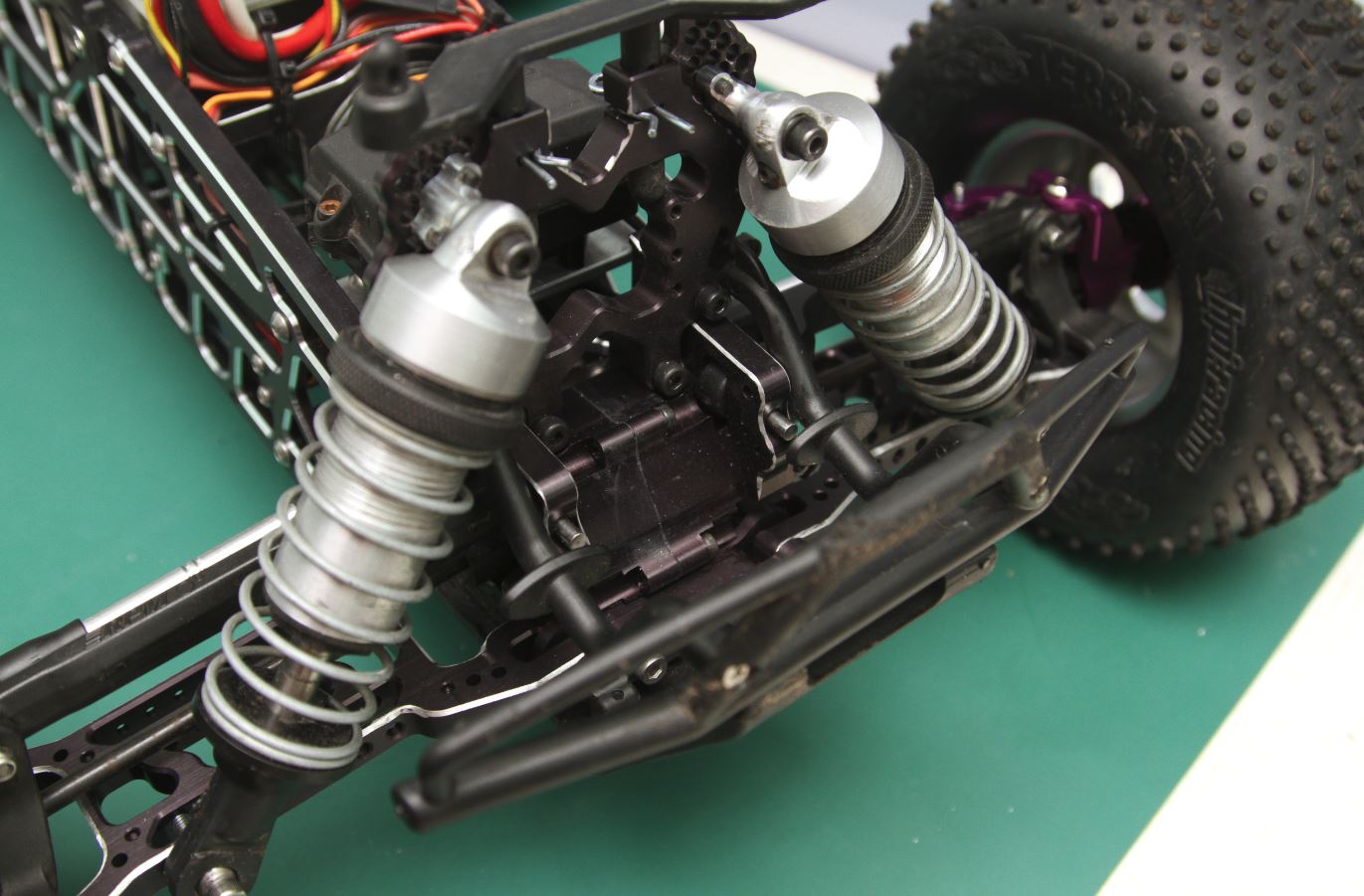

еще

Storno автор 8 апр 2014 в 17:32

Приколист • На сайте 15 лет

ысчё

Storno автор 8 апр 2014 в 17:32

Приколист • На сайте 15 лет

фаски снимал и с внутренних деталей, все для красоты

Storno автор 8 апр 2014 в 17:33

Приколист • На сайте 15 лет

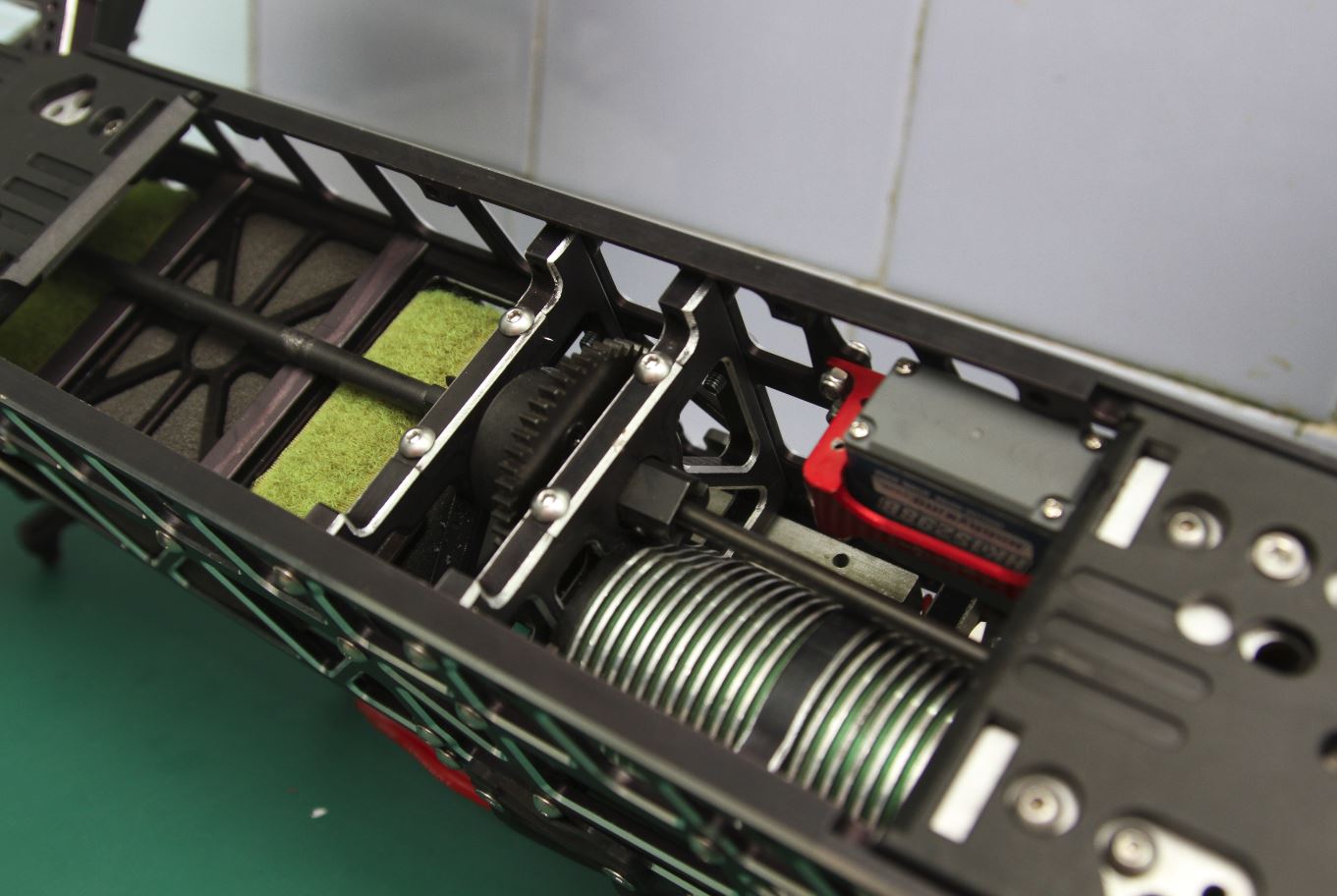

тут видно как рулевая близко расположена к мотору, даже ребра пришлось стачивать

Storno автор 8 апр 2014 в 17:34

Приколист • На сайте 15 лет

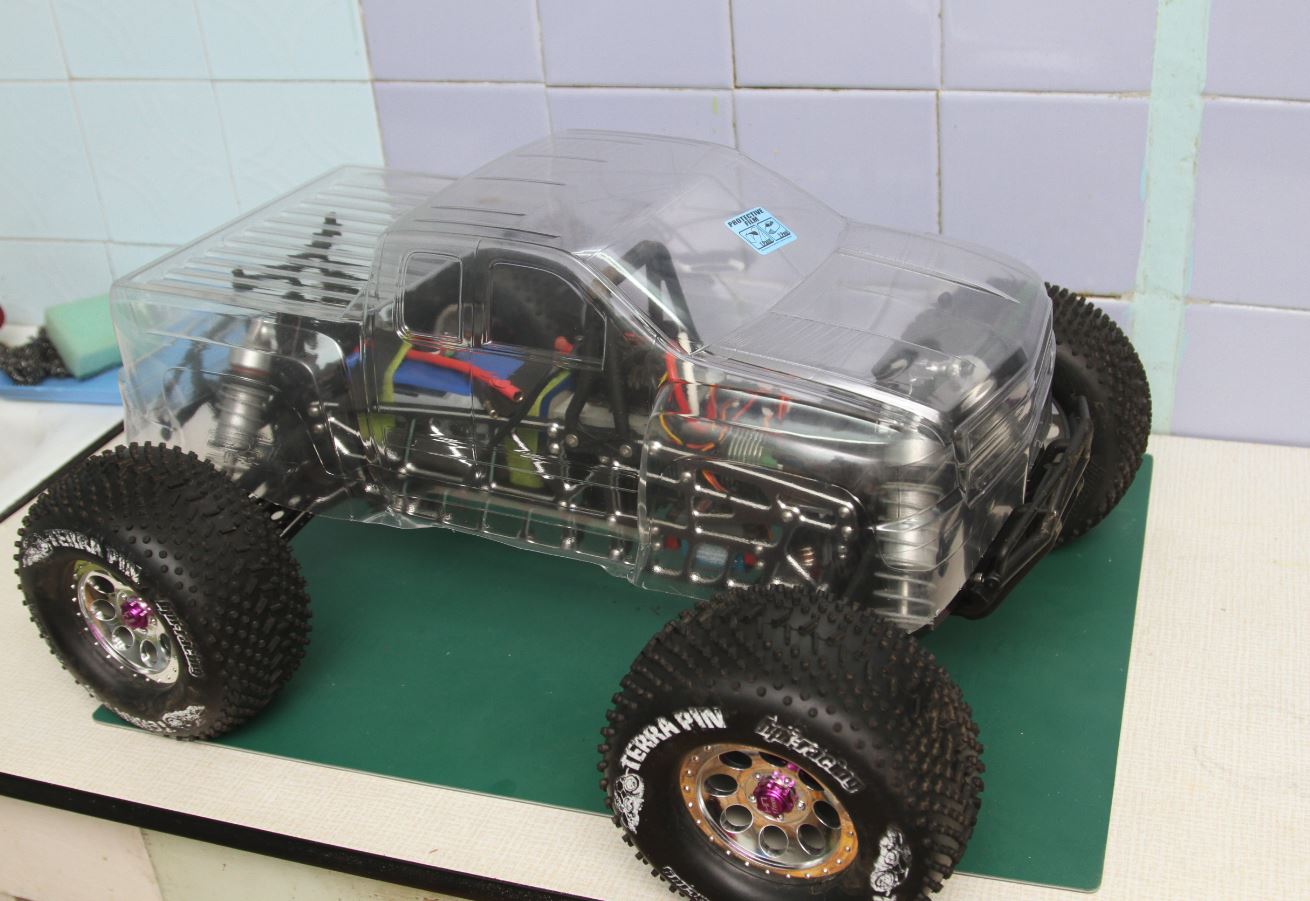

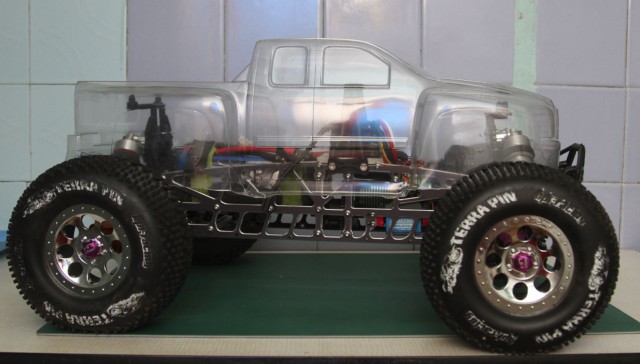

ну и кузовок, как обычно они прозрачные, красятся изнутри, чтоб при перевороте не обдирались

Storno автор 8 апр 2014 в 17:34

Приколист • На сайте 15 лет

будет красиво

Storno автор 8 апр 2014 в 17:35

Приколист • На сайте 15 лет

это для примера одна из моих работ,

у меня все, можно пинать

Exsel 8 апр 2014 в 17:36

Ярила • На сайте 16 лет

Видео хочу!!!

ТриТанкиста 8 апр 2014 в 17:37

Ярила • На сайте 13 лет

Класс!!! Вот бы моему сыну такую, я бы сам поигрался

P.S. люстра вертолетом уже расхуячена

vital999 8 апр 2014 в 17:37

Ярила • На сайте 12 лет

Я охренел! Такая работа, е-мае...Просто мега!

Eridan777 8 апр 2014 в 17:39

Шутник • На сайте 12 лет

В звезду машинку, хочу ЧПУшку!!! Ух что бы я с ней навытворял.
ТС, у тебя, кстати, что за аппарат?

Монстра качественного сделал, мне он тоже нравится.

Это сообщение отредактировал Eridan777 - 8 апр 2014 в 17:40

anxy 8 апр 2014 в 17:42

Шутник • На сайте 13 лет

А у меня сразу же возник вопрос...наверное ламерский, но все-таки - а почему все собрано на шестигранниках?

~~124~~ 8 апр 2014 в 17:43

Ярила • На сайте 12 лет

крутяк

Storno автор 8 апр 2014 в 17:43

Приколист • На сайте 15 лет

Цитата

Видео хочу!!!

вчера только собрал, полноценных не было
только маленький кусок на промежуточных испытаниях

вот из старого, это проект из ссылки в начале темы

Это сообщение отредактировал Storno - 8 апр 2014 в 17:44

alexey27 8 апр 2014 в 17:44

Шутник • На сайте 12 лет

Цитата

Класс!!! Вот бы моему сыну такую, я бы сам поигрался deg.gif

Купил сыну типа такой сам играюсь.
