В общем началось всё так.
Копался я тут на днях в кладовке и нашёл там замечательную вещь, источник бесперебойного питания APC 500 Back-UPS CS честно унесённый домой с предыдущего места работы и позабытый до лучших времён. Родная АКБ в нём отсутствовала.
Решил я, что не плохо было бы сделать из него инвертор себе в машину. Это такая штука, которая из постоянного напряжения в 12В делает переменное 220В. Давно хотел купить китайский инвертор да всё жаба меня душила, а тут халявный практически валяется без дела. Решено делаю, да такой что б не подвёл, для себя :).
Так бесперебойник выглядел, когда был новым

Как я запилил инвертор в автомобиль.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
chuvakB
3.04.2014 - 20:52
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
два

Добавлено в 20:52
Просьба не ломать.

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:54
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Для начала решил испытать его возможности. Разобрал, подключил к нему автомобильный аккумулятор и стал наваливать нагрузку со стороны высокого напряжения (220В). Воткнул тройник китайский, в тройник лампу настольную на 100Вт + паяльник на 60Вт + настольный вентилятор 90Вт. Смотрю, греется гадина нормально так хотя заявленая мощность у него примерно 300Вт на выходе, но с оговоркой, время работы 5-15 мин.
Надо делать охраждение, для этих целей решил использовать вентилятор от компа из той же помойки, что и бесперебойник, а за одно розетку кошерную поставить и амперметр на входе, что бы видно было сколько драгоценной энергии отжирает эта штука от бортовой сети автомобиля.
Вентилятор


Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:54
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Для начала отпаял вывода высокого напряжения от убогих розеток
внутренности


Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:56
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
мой помощник

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:57
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Потом принялся за распил корпуса
Вырезал отверстие для вентилятора и насверлил дырок в противоположной стенке у места где устанавливается трансформатор


Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:57
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251

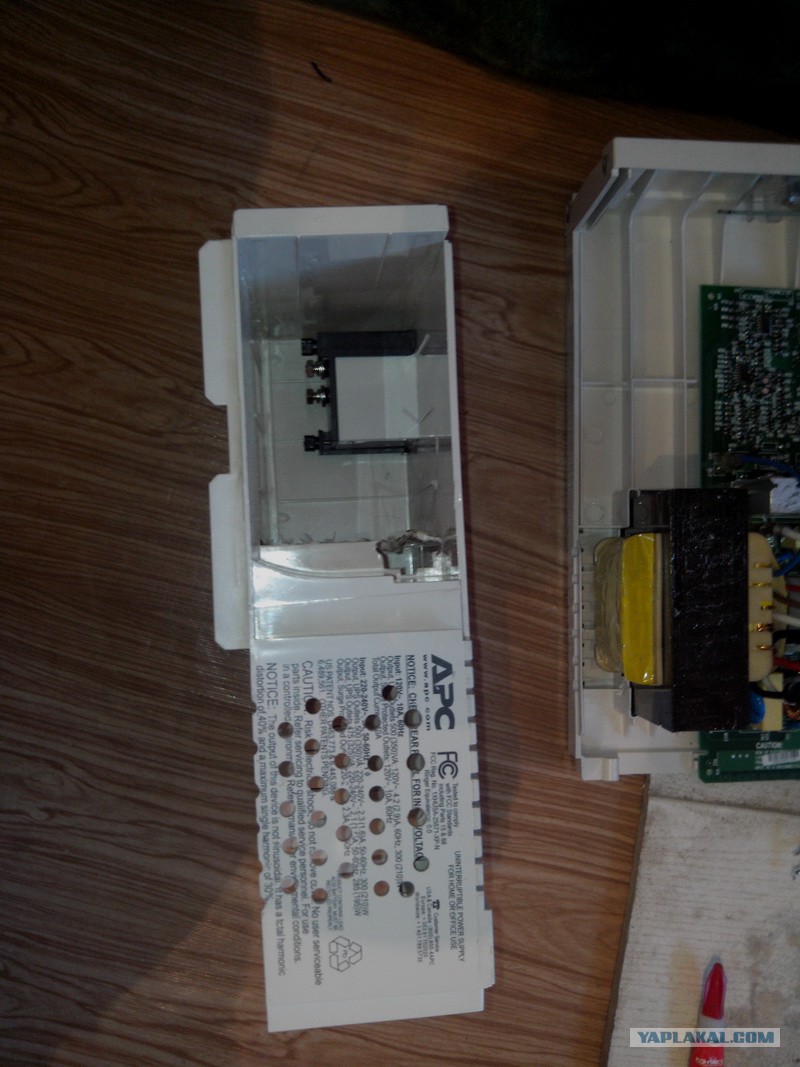

Вырезал лишнюю часть перегородки в батарейный отсек для лучшей вентиляции

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:58
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251

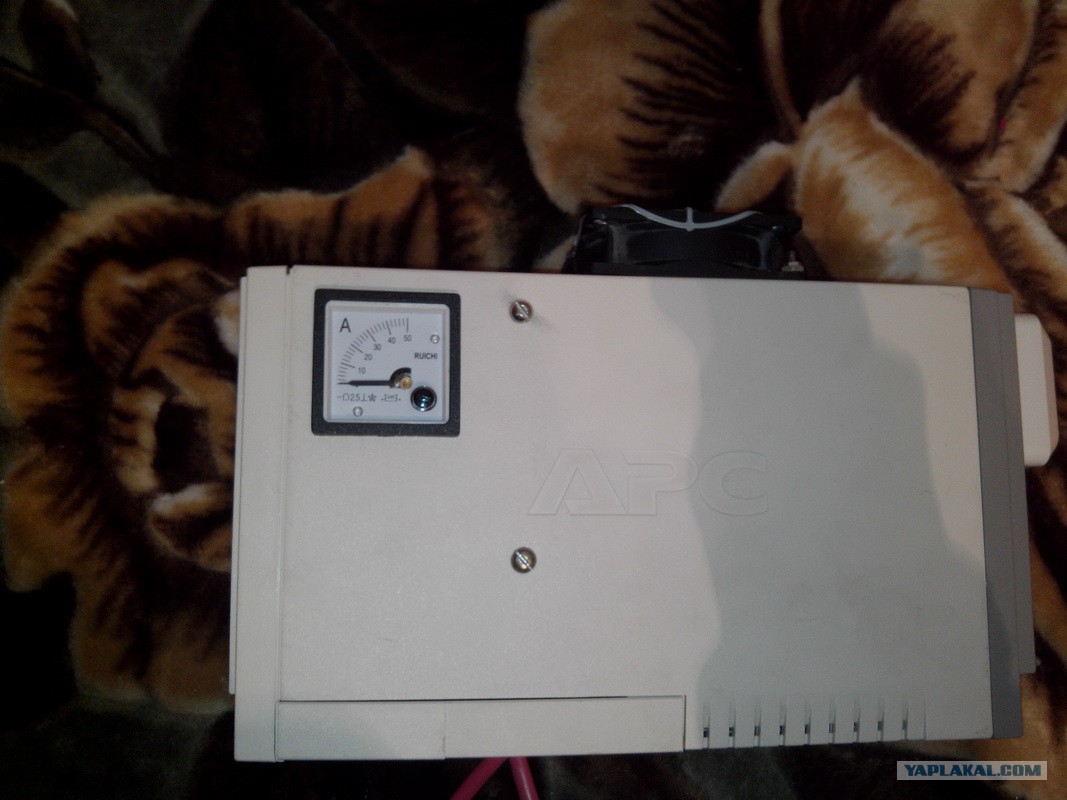

Вырезал отверстие и вставил амперметр на 50А

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 20:58
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
семь

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:02
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Шунт для амперметра тоже на 50А

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:02
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Настала пора приклеивать на супер клей кошерную розетку

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:02
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
десять

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:03
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
11

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:03
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
12

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:04
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
13

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:04
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Вентилятор

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:04
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
15

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:05
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Эти провода родные, полключались к АКБ, я их наростил проводом на 10 мм квадратных, так как тоньше не нашлось под рукой :)

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:05
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Приступаем к сборке
Бывший батарейный отсек


Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:06
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251

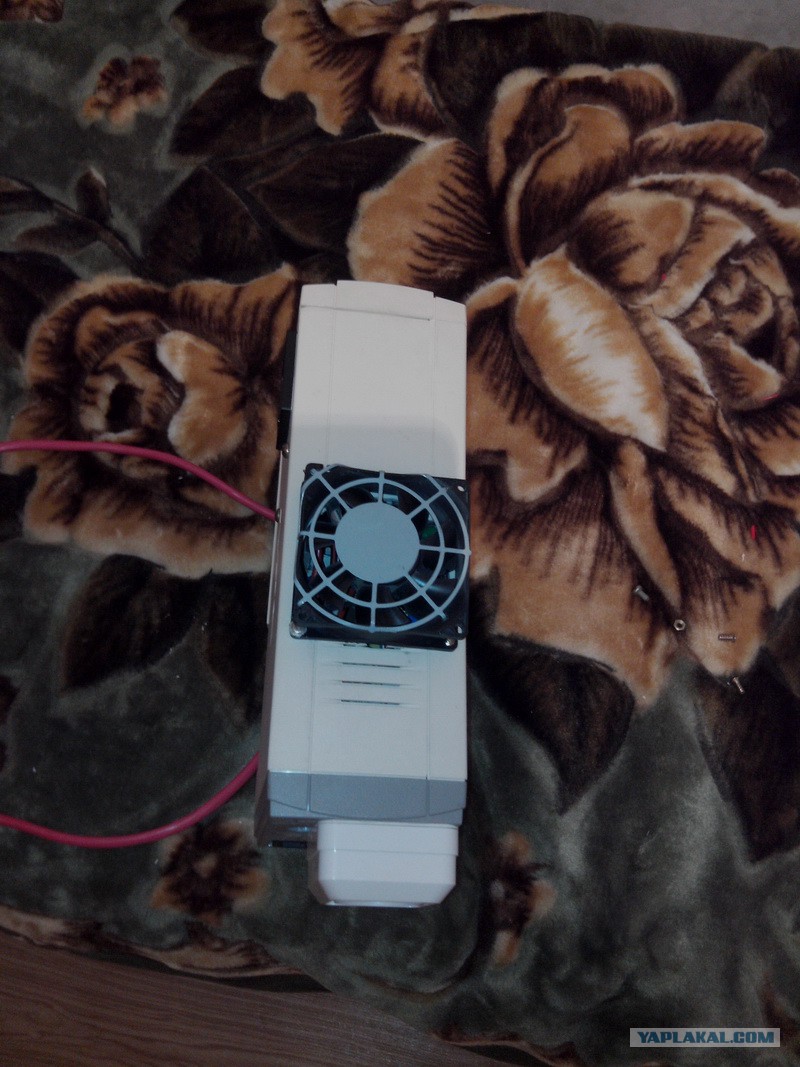

Вентилятор закрыл сеточкой откушеной от старого компьютерного БП

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:06
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
19

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:06
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
20

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:07
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
21

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:07
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
22

Как я запилил инвертор в автомобиль.

[^]
chuvakB
3.04.2014 - 21:07
Статус: Offline


Ярила

Регистрация: 27.12.13
Сообщений: 1251
Приступаем к испытаниям и обкатке
