Вторая жизнь HDD, рукожопства пост

Я по профессии тесно связан с компьютерами, и немного подрабатываю ремонтом, в общем накопилось у меня несколько старых винчестеров. Идея не моя честно позаимствована из интернета.

В начале 90-х когда в Россию хлынули товары из моя бабушка обзавелась часами у которых в место секундной стрелки было стекло, по которому летал самолётик. Таких часов было масса в различных реинкорнациях, но мне из глубокого детства запомнилось, только как они тикали. Этот звук меня тогда успокаивал, потому, что часы клали рядом со мной. Именно поэтому видав в интернете часы из жёсткого диска я решил, что сделаю такие только из-за их тикающего звука.

38 фото.

На китайском рынке, а такие еще остались в Челябинке, были выужены часы, а из шкафа с различным компьютерным хламом 2 жестких диска, оба павшие смертью храбрых.

я выбрал винт, который слева, поскольку к правому у меня яростная ненависть и ему уготована карапострашнее. В институтские годы, я 2 ночи сидел над курсовой по светотехнике, а эта зараз сдохла как -раз перед сдачей, пришлось все переделывать, поскольку замена контроллера вылетала в круглую сумму.

Но вернёмся в настоящее время.

Сдираем этикетку и отучиваем болтики, один кроется посередине и придерживает магнитные головки.

Снимаем плату управления, и удивляемся окислившимся контактам.

И добираемся до сути. Этот диск для создания из него часов не очень подходит, но об этом я узнал, только когда его вскрыл. Дело в том, что у него всего один блин, а отсюда возникает несколько сложностей. Во-первых, если запороть блин (поцарапать или злапать) второй попытке не будет, а во вторых, расстояние внутри кейса не много, что в последствии у меня вызовет огромное количество проблем.

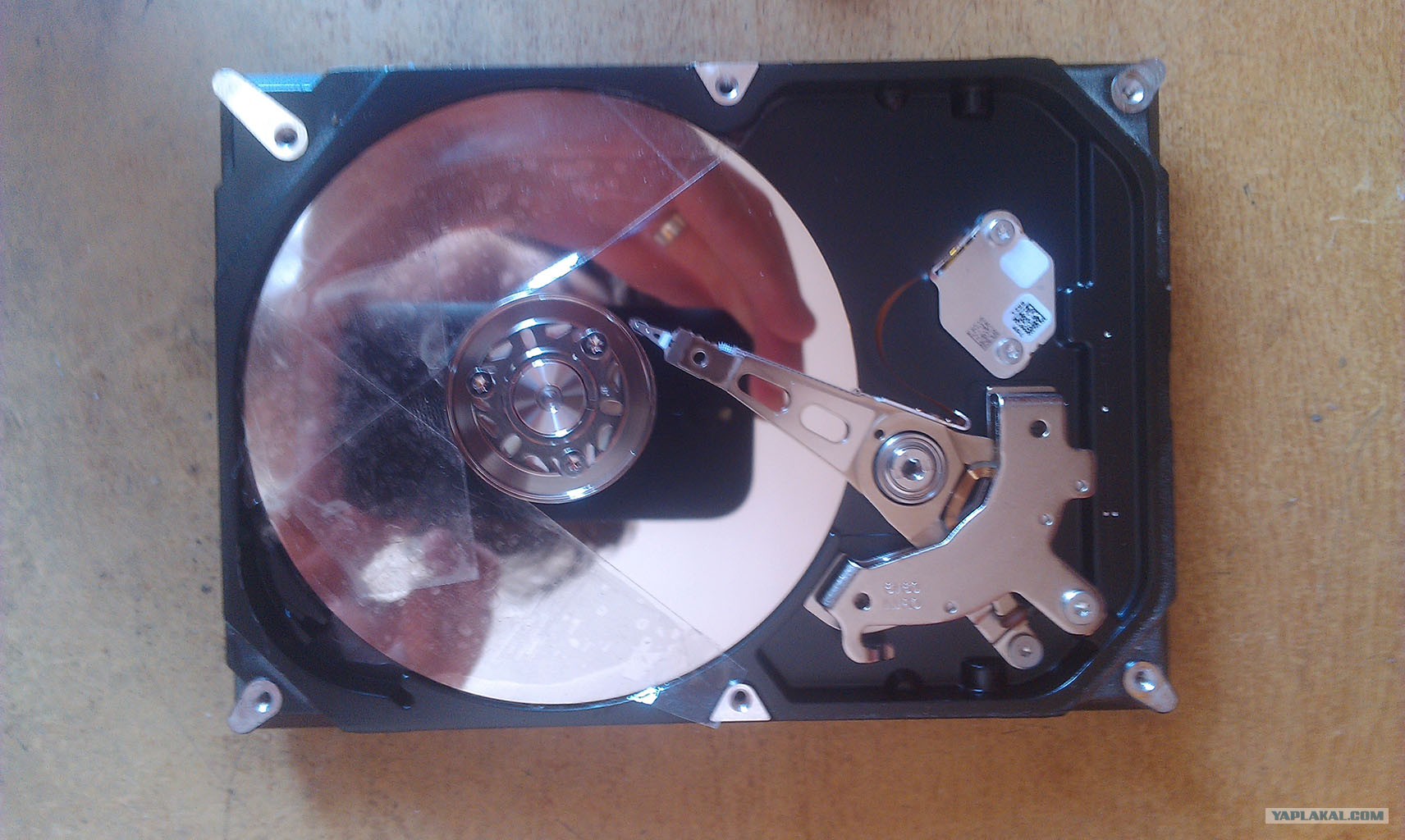

Из личного опыта знаю, что отмыть залапанный диск практически не реально, поэтому лепим поверх блина скотч

Аккуратно, чтобы ничего не поцарапать снимаем магнитные головки

Далее снимаем блин, и с другой стороны также лепим скотч

Теперь к часам. Когда я их покупал, я выбирал из 2-х факторов, цена, и тикающий звук, данный девайс развалился в руках продавщицы, когда она пыталась вытащить батарейку. В итоге бесплатная батарейка)))

Нам потребуется только механизм и стрелки, все остальное отправляется на свалку истории

Далее начинается хождение по мукам. На самом деле, все не так сложно, металл из которого сделан корпус HDD вязкий и он легко сверлится даже китайскими сверлами за 8 рублей.

Размечаем штрихом место куда у нас встанет часовой механизм.

Очень многие молодые люди, начавшие осознанный путь в нулевые увлекались такой вещью как моддинг. Я не исключение.С тех времён у меня осталась система водяного охлаждения, которая больше походит на друшлак, десяток попыленных корпусов, и конечно дремель, с помощью которого я делал большенство операций.

Первоначально я решил высверлить отверстие дремелем. По моим расчетам должно было получиться ровно, быстро и красиво. Но не тут то было. Во-первых, металл очень вязкий, и углеродные кольца делают все, греются, стираются ломаются, но не пилят. На таком этапе я понял, что колец мне не хватит и бросил это дело.

Сходив в ближайший хозяйственный магазин я приобрёл несколько сверел за 8 рублей, в надежде, что их мне хватит, и мне их хватило, даже одно осталось))))

Промежуточный этап работы

Все, высверлил двигатель, который приводит блин в движение.

Чтобы не перегружать рассказ фотографиями, скажу, что я сначала планировал использовать головку двигателя в качестве средней части циферблата, но мои китайские сверла горели, но сверлить сталь двигателя не хотели, поэтому я бросил эту затею, и хорошо, поскольку головка бы все-равно не поместилась.

А пока я радуюсь маленькой победе

Далее начался мучительный этап обработки получившегося отверстия напильником. Поскольку я когда выпиливал перестраховался, и взял поменьше, то в среднем я сточил напильником по сантиметру с каждой стороны.

Но наконец-таки часовой механизм вошёл.

Примеряем блин, и тут мои худшие опасения оправдываются. Циферблат оказался далеко не по центру блина

Ну раз делал на глазок, то результат закономерен. Я, все-еще полный энтузиазма снова взялся за напильник. Насверлил дополнительных отверстий, расточил и примерил. Все ок. Если кто-то заметит неточность, поясню, в конечном варианте, механизм будет прикрывать шайба, и косяков видно не будет.

Шайба, которая прижимала блин, когда на него еще писалась информация послужит нам и в этом случае. Но уже тогда я начал догадываться, что места под крышкой будет не много и решил сточить пару миллиметров. И это придаст ей вид потрёпанности. Поскольку именно во время высверливания отверстия я решил, что часы будут в стиле кибер панк.

Обтачиваем шайбу на наждачной бумаге

Теперь я решил заняться стрелками. Поскольку высота часового механизма не позволяет использовать в качестве циферблата ничего толще бумаги, то я из стрелок сделал 2 Z-образные загогулины (охзря я так поступил)

Забегая вперёд скажу, что именно со стрелками у меня возникли самые большие проблемы.Они постоянно ломались, задевали друг за друга и вообще, это настоящее немецкое порно.

В качестве донора для стрелок я использовал магнитные головки от другого винчествера, разобранного несколькими днями ранее. Поскольку это был ноутбучный винчестер формата 2,5 дюйма, то и головки оказались самое то по размеру.

С помощью незаменимого в рукожопстве быстросохнущего клея, я прилепил загогулины к херовинам))) Простите за пафос)))

Далее при помощи двухстороннего скотча (кстати тоже незаменимого инструмента рукожопа) приклеиваем блин к часовому механизму, предварительно сняв с одной стороны защитную плёнку

И с помощью термоклея (соплями), так горячо любимого китайцами, заполняем полости между корпусом и механизмом часов.

Теперь пришла пора снять защитную пленку с лицевой стороны. По большому счету, если до этого у меня с этим занятием был безопасный секс. После того, как показалась девственная поверхность блина, секс стал очень опасным, местами с акробатическими номерами. Думаю не надо объяснять, что малейшее прикосновение оставит жирное пятно на зеркальной поверхности и несгладимое пятно на моей рукожопской совести.

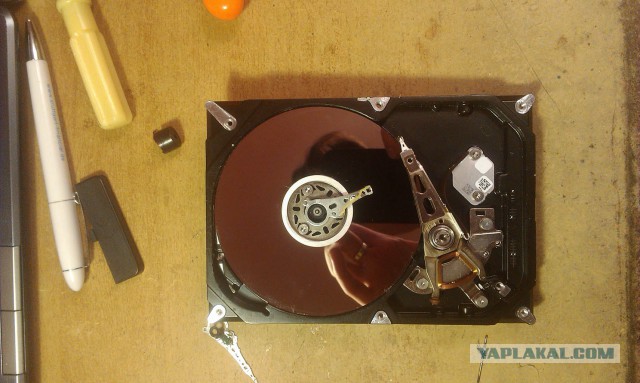

С помощью быстросохнущего клея лепим на шайбу шляпки болтов, и саму шайбу к блину. Крепим на место стрелочки.

Для антуража, возвращаем на место магнитную головку.

Это сообщение отредактировал Drm1804 - 15.03.2014 - 21:00

Немного отвлекусь от темы. Во время работы, я пытался разобраться можно ли сделать стенку часового механизма тоньше. поэтому разобрал это китайское чудо. Отсюда совет, не лезьте в такие механизмы. Китаец, который собирал данные часы был очень несчастлив. Чтобы собрать одноразовый механизм, надо очень постараться. Но еще больше надо постараться, чтобы разобрав этот механизм, собрать его назад.

Зато если Вы овладеете этим искусством, время будет Вам подвластно. Поняв, принцип действия часов, я начал экспериментировать. В движение система приводится с помощью магнита, который находится в магнитном поле катушки. Каждую секунду на катушку подаётся напряжение, которое заставляет магнит выстроиться по направлению магнитного поля.

Поскольку я по образованию электрик, несмотря на то, что инженер, я решил повернуть время вспять. Если изменить направление магнитного поля катушки, то часы пойдут в обратном направлении.

Мне данный феномен на столько понравился, что я решил применить его в своей поделке.

Но, поскольку секундную стрелку я сделать не смог, уж очень тонкий механизм там, то и весь прикол от идущих назад часов пропадает. Поэтому часы у меня пошли по часовой стрелке.

На этом закончился первый день работы.

По большому счету, на этом можно было бы остановиться. Но в наших квартирах живет коварный враг, пыль, и она неминуемо осядет на зеркальной поверхности... Поэтому я решил продолжить

Помните эту крышку?

Именно с ней у меня будут самые теплые интимные отношения.
