"... Я его слепила из того, что было...", Или пост лени, рукожопости и бюджетности


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

lkotbayunl	21.02.2014 - 13:53 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	249 Доброго времени суток, ЯПовцы. 17 фот Все началось как в той служебной записке "В связи с производственной необходимостью.... и т.д. и т.п.", а именно среди моих коллег встал вопрос о необходимости наличия воспроизведения звука для "рабочих нужд". Колонки соответственно покупать никто не хотел, таким образом с моей стороны пришла инициатива для запиливания бюджетной колонки "из того что было" =) Заглянув в закрома Родины и поскребя по сусекам были найдены доноры (жертвы) для создания колонки.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

lkotbayunl	21.02.2014 - 13:54 [ показать ]

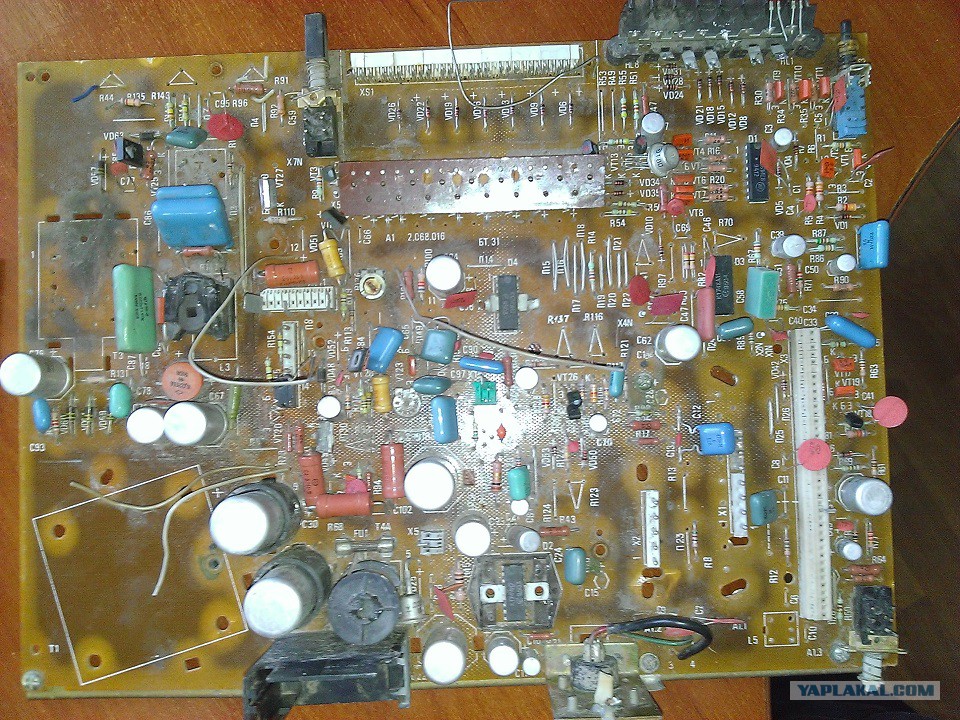

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Основной жертвой стал старый телевизор "Топаз", запчасти с которого кто-то, когда-то принес нам уже и не вспомнишь. По фотографии видно, что с платы уже выдрали большое количество запчастей.
	[^]

lkotbayunl	21.02.2014 - 13:54 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Вот основной персонаж моей сборки, динамик все от того же телевизора на 8 Ом, весь в пыли и каком-то говне (пардон за выражение). Наличие мусора и пыли на динамике поставили под сомнение работоспособность динамика, но прозвонив тестером услышал счастливые щелчки из динамика.
	[^]

lkotbayunl	21.02.2014 - 13:55 [ показать ]

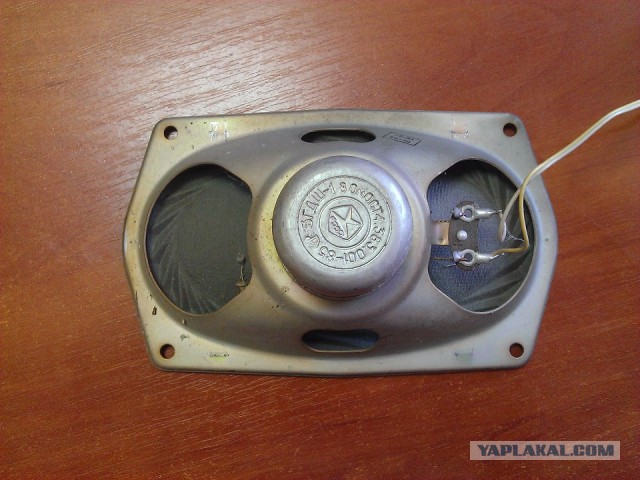

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Обратная сторона динамика, можно увидеть ГОСТ и знак качества СССР.
	[^]

lkotbayunl	21.02.2014 - 13:55 [ показать ]

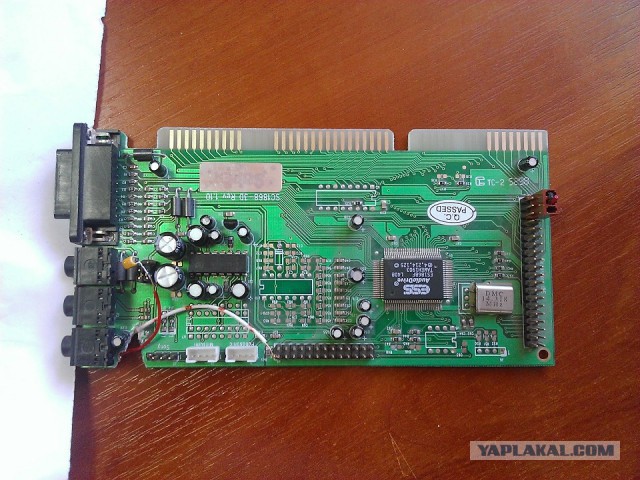

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Но какая же колонка и без усилителя??? Решено было обратиться к нашему платяному шкафу с просьбой дать еще одну жертву... В процессе поиска нашел старенькую звуковуху ESS 1868 c ISA разъемом. Больше всего в ней интересовал чип А20258, который послужил услилителем для бюджетной колонки. Это сообщение отредактировал lkotbayunl - 21.02.2014 - 13:55
	[^]

lkotbayunl	21.02.2014 - 13:56 [ показать ]

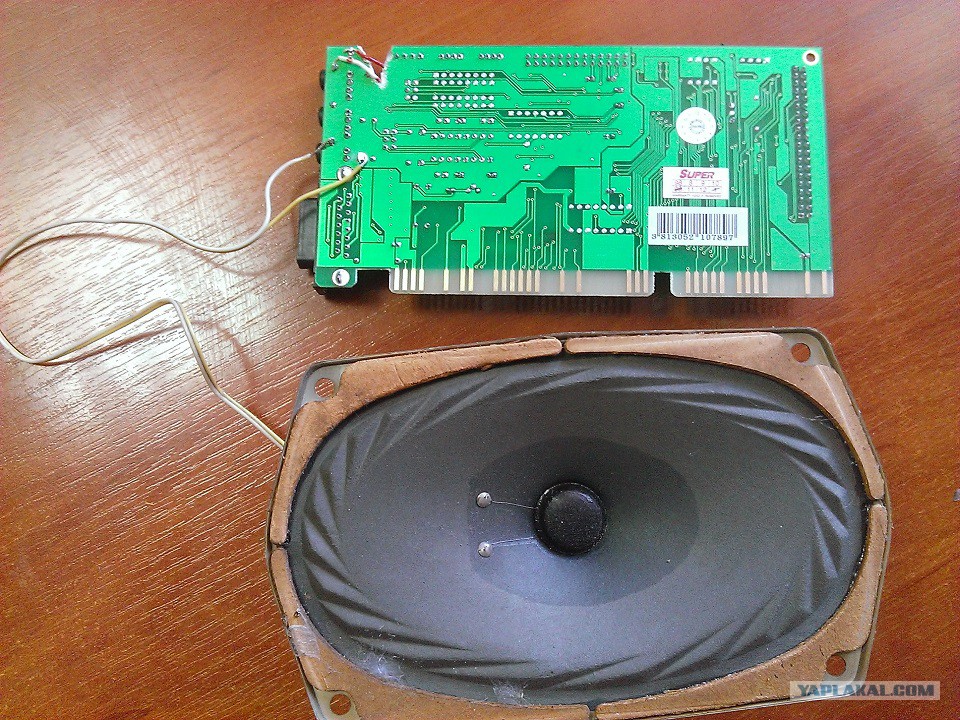

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Пришло решение не ломать плату полностью и не выпаивать ничего, а просто сделать навесной монтаж, т.е. припаять сверху)) Подсоединил контакты динамика и звуковой выход платы
	[^]

lkotbayunl	21.02.2014 - 13:56 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Занялся поисками даташита (datasheet - описание микросхемы) и схемы включения чипа. После ознакомления с даташитом варварскими методами подпаял 2 провода на звуковой вход.
	[^]

lkotbayunl	21.02.2014 - 13:57 [ показать ]

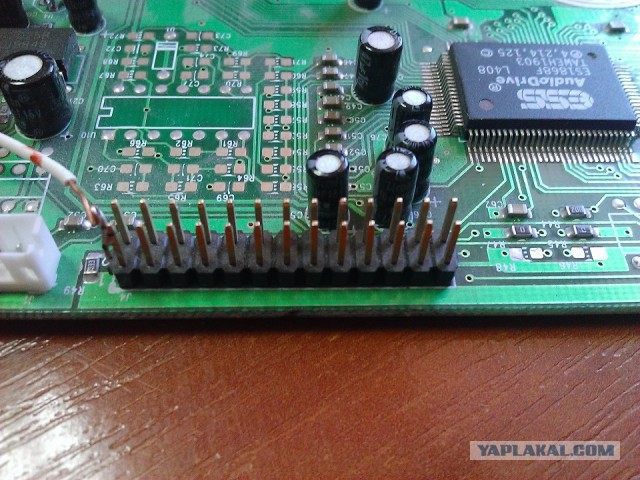

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Пф, какая колонка и без питания... Прозвонив контакты чипа и коннекторы на плате нашел расположение + и - питания чипа.
	[^]

lkotbayunl	21.02.2014 - 13:57 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Заглянул в шкаф в поисках хоть какого-то подобия вилки питания для платы... Нашел раскуроченый блок питания, более менее пододет для коннектора питания.
	[^]

lkotbayunl	21.02.2014 - 13:57 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Откусил 4 пиновое питание и воткнул в + и - питания... Вошло, как влитое)
	[^]

lkotbayunl	21.02.2014 - 13:58 [ показать ]

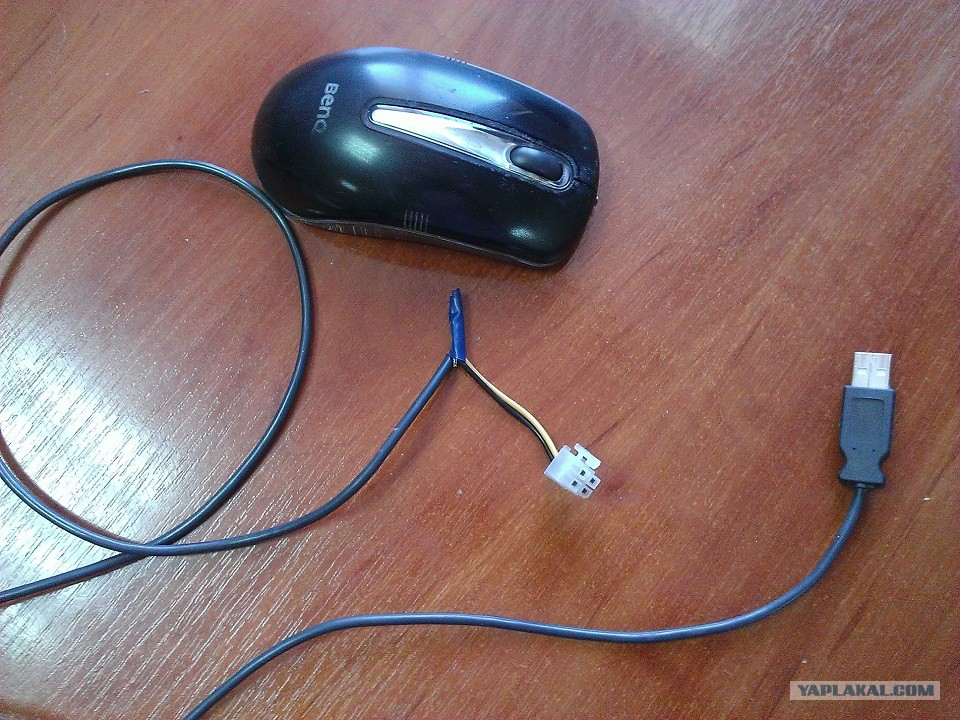

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Лень было выводить какое-то дополнительное питание или делать преобразователь, поэтому поступил проще - вновь обратился к своему "волшебному шкафу" и взял оттуда мышку, которая прожила большую жизнь, повидала не мало рук и в конце послужила донором для провода. Тут у меня уже был выключен паяьник поэтому пришлось делать скрутку и обматать СИНЕЙ изолентой.
	[^]

lkotbayunl	21.02.2014 - 13:58 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Вся конструкция в сборе.
	[^]

lkotbayunl	21.02.2014 - 13:58 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Все части были аккуратно упакованы в бюджетный корпус из под роутера и в крышке была проделана дырка для монтажа динамика.
	[^]

lkotbayunl	21.02.2014 - 13:59 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Ближе. извиняюсь за качество фотографий, проблемы с фокусом на телефоне.
	[^]

lkotbayunl	21.02.2014 - 13:59 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Коробка закрыта и подложен лист бумаги, дабы не закоротить динамиком контакты.
	[^]

lkotbayunl	21.02.2014 - 13:59 [ показать ]

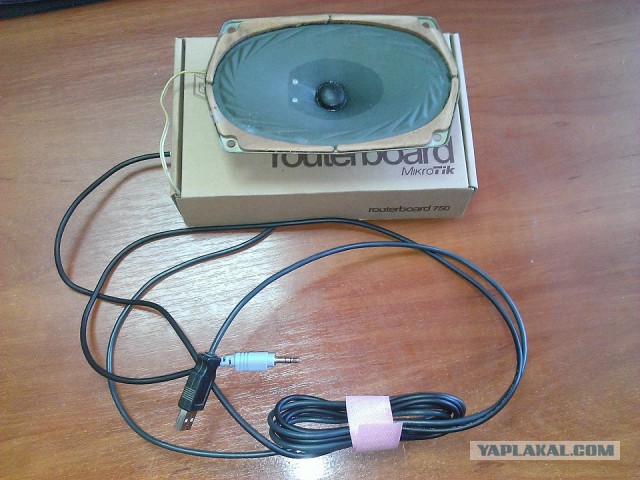

Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Общий вид. Звучанием все остались довольны, для своих 5 вольт звучит громко и четко.
	[^]

lkotbayunl	21.02.2014 - 14:00 [ показать ]
Статус: Offline Приколист Регистрация: 4.02.13 Сообщений: 200	Все, я закончил... Можете пинать =)
	[^]

~~nick78~~	21.02.2014 - 14:02 [ показать ] 168
Статус: Offline Гость Регистрация: 22.11.12 Сообщений: 0	Настоящий рукожоп! Это сообщение отредактировал nick78 - 21.02.2014 - 14:03
	[^]

shahter

21.02.2014 - 14:02

Статус: Offline

Даешь недра!

Регистрация: 1.04.09
Сообщений: 760

Цитата (lkotbayunl @ 21.02.2014 - 13:55)

нашел старенькую звуковуху ESS 1868 c ISA разъемом.

О боже!
Увидел и всплакнул.
Именно с этой карточки для меня открылся волшебный мир компьютера со звуком

Ностальгия.

А вообще система шикарна, только корпус надо бы попристойнее. Ну авось подберется чего от старой техники.

[^]

j26	21.02.2014 - 14:03 [ показать ] 29
Статус: Offline Бифуркационизатор энтропии Регистрация: 4.07.13 Сообщений: 2211	сколько всякой хуйни у тебя в шкафу
	[^]

smilyfox	21.02.2014 - 14:04 [ показать ] 4
Статус: Offline Приколист Регистрация: 14.05.11 Сообщений: 241	А че коробку побольше не взял? тыловая часть динамика по-любому внутри должна быть для сносного звучания. А так - молодец, да. :)
	[^]

shad68	21.02.2014 - 14:04 [ показать ] 4
Статус: Offline Весельчак Регистрация: 18.08.13 Сообщений: 118	Как перднет - так и дом разлетится!
	[^]

lkotbayunl

21.02.2014 - 14:05

Статус: Offline

Приколист

Регистрация: 4.02.13
Сообщений: 200

Цитата (shahter @ 21.02.2014 - 15:02)

Цитата (lkotbayunl @ 21.02.2014 - 13:55)

нашел старенькую звуковуху ESS 1868 c ISA разъемом.

О боже!
Увидел и всплакнул.
Именно с этой карточки для меня открылся волшебный мир компьютера со звуком

Нужно будет глянуть в другой шкаф... авось там что-то есть...

[^]

Sosed69	21.02.2014 - 14:05 [ показать ] 9
Статус: Offline майор ФСБ Регистрация: 25.05.13 Сообщений: 921	Я во всех этих платах, микросхемках дуб дубом. Мне было бы проще купить колонки
	[^]

lkotbayunl

21.02.2014 - 14:06

Статус: Offline

Приколист

Регистрация: 4.02.13
Сообщений: 200

Цитата (j26 @ 21.02.2014 - 15:03)

сколько всякой хуйни у тебя в шкафу

Это еще серверную не видели

[^]
