Как и я кровать запилил, 28 фото

Всем привет! Увидел пост как один яповец кровать запилил http://www.yaplakal.com/forum2/st/0/topic680487.html и решил и сам попробовать, да и молодая жена постоянно пилила, что этот диван слишком много повидал и энергетика у него совсем уж бляцкая. Решил себе доказать что смогу, вспомнил Автокад из универа, начертил все что нужно порезать, поехал в стройсупермаркет, заказал ДСП шлифованное и ДВП для бельевого ящика. Кровать решил сделать с широкими быльцами под матрас 180*200см, что бы класть на них всякую книгу или мобилу.
Бюджет проекта (в USD что бы не мучиться с курсом):
ДСП 64$, уголки и крепления 28$, ламели (наличники, сосна) 34$, Кожзам 53$, поролон 51$, подъемный механизм 38$ (на 1200Н – слишком много вышло). Итого кровать 267 ну и матрас 146$.

1. Привез ДСП и разобрал старый диван

2. Выставил тыльную сторону и примеряю борта

3. Креплю на уголки, а после и на комфирматы

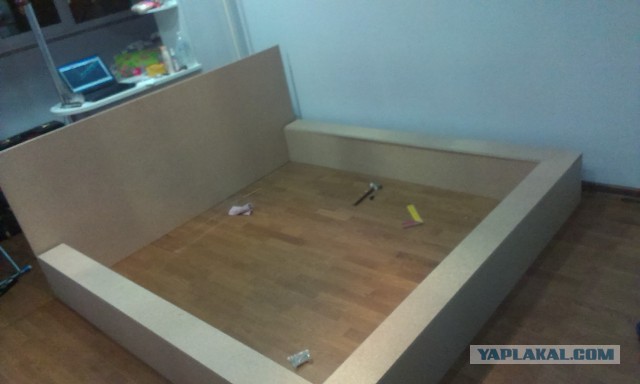

4. Собираю каркас

Добавлено в 12:03


Это сообщение отредактировал koliadenko - 17.02.2014 - 12:03

5. Верхней крышкой проверяю правильность + котэ ведет контроль качества.

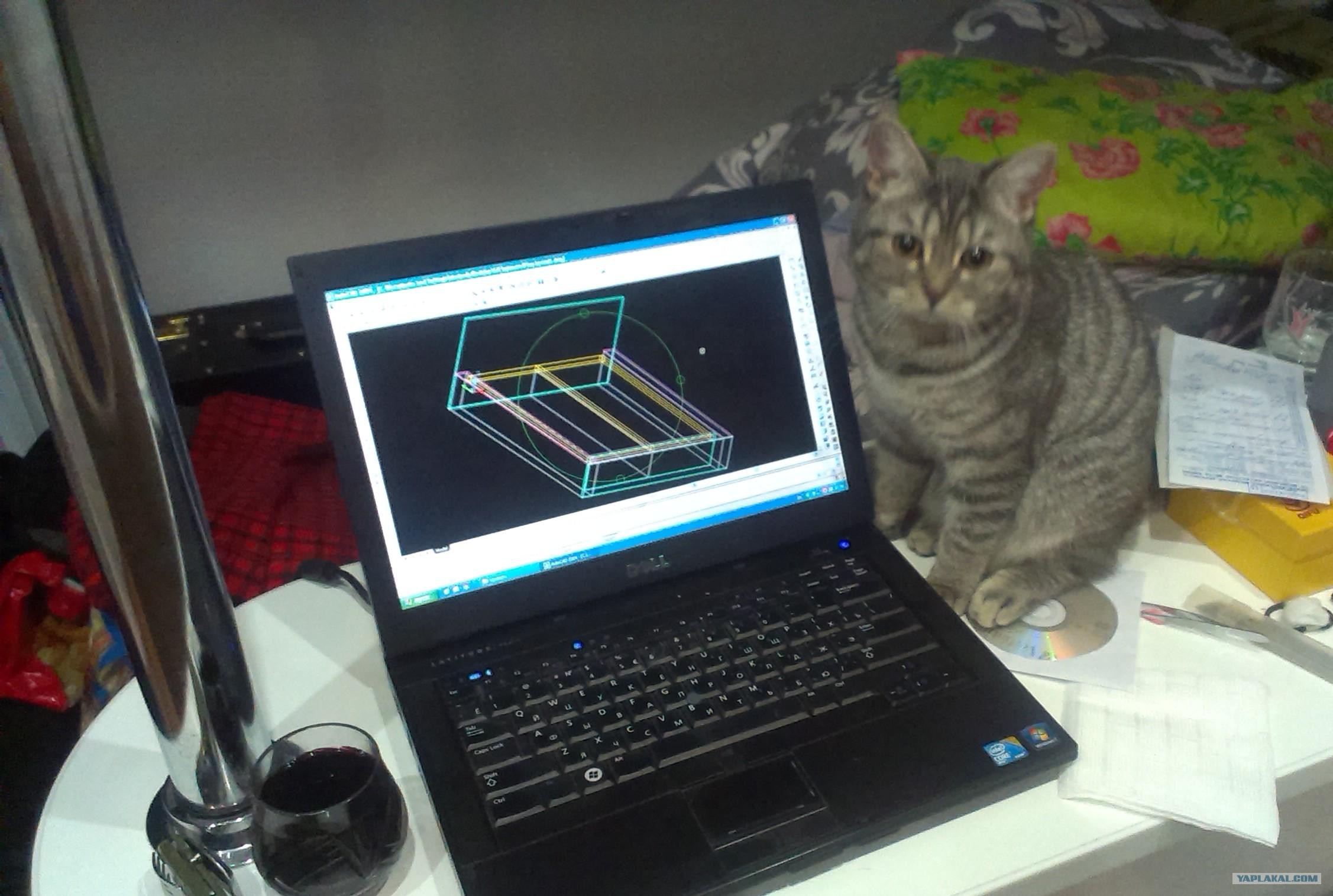

6. Стакан красного, чертеж и контроль.

7. Верхними крышками проверяю прямоугольность

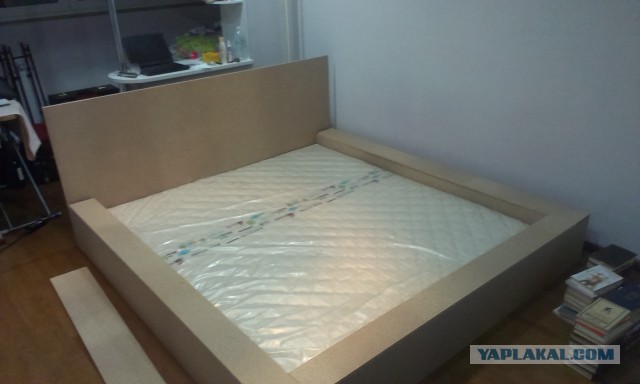

8. Вкинул матрас и понял что зазоры слишком большие между матрасом и каркасом, это я сделал намерено, так как еще добавится поролон и кожзам.

9. Собираю каркас под матрас

10. Креплю на уголки и на комфирматы

11. Зарезал углы торцовкой под 45` - машина меня выручала очень сильно и так же помогла при строительстве лестницы на даче – покрашу выложу отчет.

12. Комфирматы

13. Прикидываю

14. Центральная планка служит опорой для каркаса матраса

15. Поднял всю конструкцию на стулья, что бы можно было работать не на четвереньках и прятать край кожзама снизу. Поднимал сам по кругу подставляю книги (как не прискорбно) аж до высоты стула.

16. Быльце пакую.

17. Оно же.

18. Поставил

19. Обтягиваю каркас

20. Поролон на каркасе 20мм на торце 50мм

21. Прикинул каркас и понял что он не входит из-за того что на торце поролон в 50мм, это при том что я сделал запас в 4 см и каркас меньше матраса на 4 см.

22. Снова снял обшивку, отрезал поролон, позлился на себя и собрал снова.

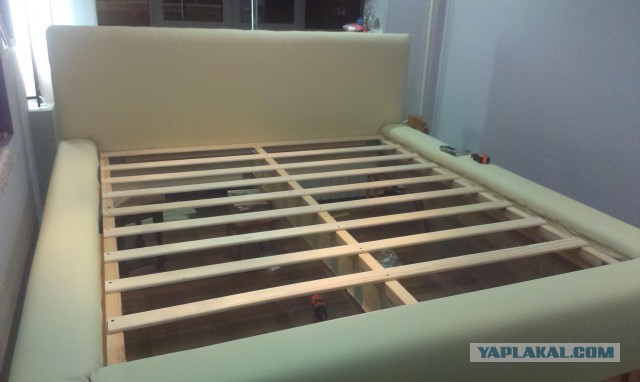

23. Каркас встал отлично во всех смыслах, поставил подъемный механизм.

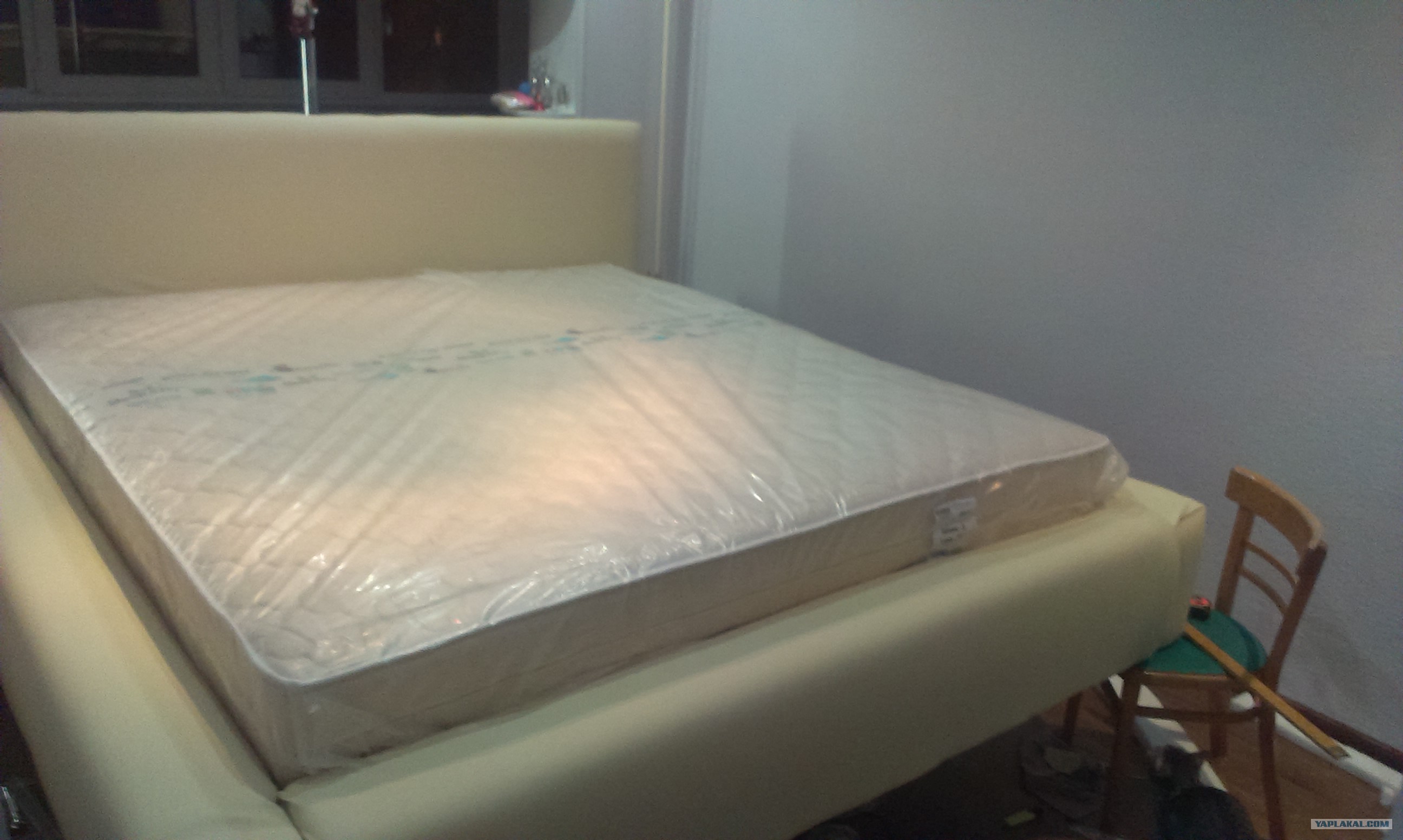

24. Прикинул матрас – тютелька в тютельку поместился в проем. Подбил ДВП ящик для белья – лежа под кроватью.
