Проект компьютера «Видак», компьютер в оригинальном корпусе

Здравствуйте, уважаемые ЯПовчане и ЯПовчанки. Давно читаю этот сайт, но как-то регистрироваться и писать тут не было необходимости. Но тут пристали знакомые, что б выложил фотки создания моих «креативчиков». Ну вот и… сподобился

Валялся у меня без дела DVD/VHS –плэйер фирмы LG. Пылился и под ногами путался.

А потом возникла Идея! И так она меня мучила – аж спать не давала. И решился я, и зажужжал в кривых руках дреммель безпощадный, у взвыли соседи! Шучу, на работе резал. А коллеги приучены громких звуков не пугаться.

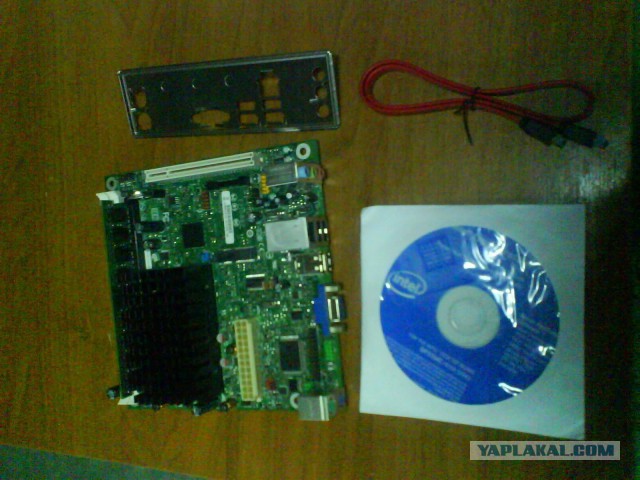

Тем временем платка пришла материнская, от фирмы что Intel прозывается. А на плате той процессор имеется - на имя Atom D260 отзывается.

Ну и по мелочи ещё:
HDD 500Gb WD Blue SATA,

2Gb DDR2-800,

DVD-RW SATA,

Card Reader

БП Linkword 350W укороченный

контроллер от клавиатуры с мультимедийными кнопками

Теперь попробуем все это запихнуть в корпус

Добавлено в 17:04
возникли проблемы, фотки пошли большого размера, а кроме пайнта нет ничего :( Но преодалею

Это сообщение отредактировал dlrex - 27.01.2014 - 17:13

Винчестер закреплен на дне винтами, привод к винту на самодельные уголки, с привода снята передняя панель (на передней панели корпуса есть своя крышечка с пружинкой – очень удобно). Плата блока питания выдрана из родного корпуса и вставлена в корпус плейера. За его охлаждение отвечает 60мм-вентилятор на 12 вольт. На передней панели вклеен кардридер, выведены кнопки Power и Eject. С помощью контроллера от мультимедийной USB-клавиатуры на передней панели задействованы кнопки Play, Stop, Prev, Next, Pause. Вклеены 2 светодиода – Power и HDD.

Добавлено в 17:10
Светики брал первые попавшиеся, розовый потом выгорел – стал синим. Из 20-ти купленных все так нехорошо поступили. Кто раньше, а кто позже.
Компьютер шустро бегает по инету, играет музыку, видео (чуть притормаживает если битрейт большеват), игрушки типа Zuma, Giza, World of Goo – летают.
Вот вобщем-то и все. Надеюсь вам понравилось.
С уважением, DLRex.

P.S. Комп достался родителям, довольны. Периодически забавляются, когда интернет-мастера пытаются найти системный блок :)

Добавлено в 17:10
можно комментить

ну в принципе прикольно)) Но слабоват тазик

Нахера?

это была одна из первых платок с атомом. И делался для бегания в инете в основном. Есть другой - там видео ион. тот мощнее

малаца. япвзял, ну и традиционно зе...ень за пр...мые р...ки.

хобби, сэр :)

Здорово. Родителям для серфинга инета само то. Однокласники больших ресурсов не просят
Зелень

Охлаждение все пассивное,стабильно пашет?
З.Ы. Аа кулер БП сразу не заметил.

Это сообщение отредактировал Del79 - 27.01.2014 - 17:19

шикарно сам подобное начинал делать но вдруг на середине проэкта понадобились денежки пришлось продать железо....

Я вот себе ещё в 2008 медиа-центр запилил, когда железяк типа DUNE нынешней не продавалось. Двуядерный камин ))

И с наружи

за рукоделие, конечно зеленю, но нах так извращаться?

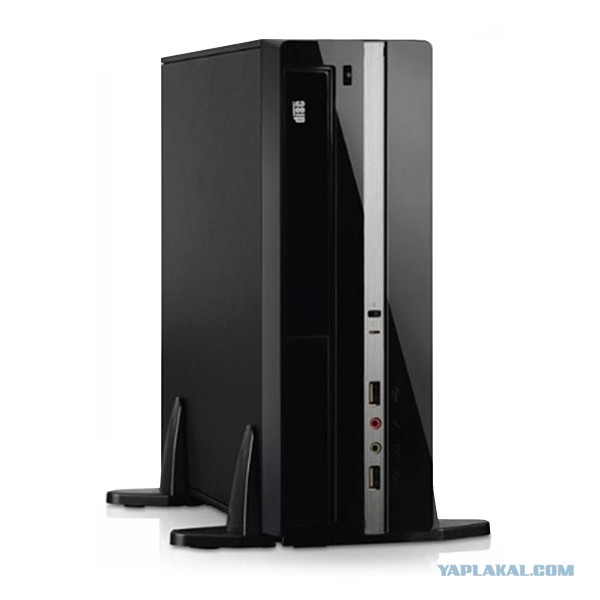

мы под определенные задачи, на такой же мамке собирали в этот корпус.... очень даже удобно, и привод втыкается, и винт (есть другая модель, туда два винта влазят)

да ну вариант с двд выглядит круче чем эта штампованная пластмасса которая в каждом доме стоит и глаз не радует

надо ж было куда-то корпус девать.

Я делал комп с платой от неттопа в формфакторе Спекки. Клава т.е. внутри комп. К сожалению фотки погибли вместе с винтом, а комп где-то в Чайковске работает. С руками оторвали :)

Добавлено в 17:32

Хотел поставить Г-образный воздуховод от радиатора проца к БП, что б воздух лучше тянуло и защита дополнительная бп была. Чтоб крышкой не коротнуло бп, но торопили с компом и оказалось что и ненадо. все охлаждает нормально и не шумит сильно.

Нормально получилось, зелёнка. Но вот эта фраза насторожила:

И частенько интернет-мастера к родителям наведываются? Чего ж сам не настроишь им интернет?

Вид сзади

Добавлено в 17:42

У родителей "хобби" - менять инетпровайдеров :)
