Вилюйская ГЭС, Первая ГЭС построеная на вечной мерзлоте

[ Версия для печати ]
Добавить в Telegram Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (5) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
kvges
26.01.2014 - 13:33
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
235
Строительство ГЭС началось в 1960 году, закончилось в 1978 году. Электростанция строилась в 2 очереди, называемые ГЭС-I и ГЭС-II.

Состав сооружений ГЭС: плотина длиной 600 м и наибольшей высотой 75 м

Мощность ГЭС — 680 МВт,.
В здании ГЭС-I установлено 4 поворотно-лопастных гидроагрегата мощностью по 85 МВт
В здании ГЭС-II установлено 4 радиально-осевых гидроагрегата мощностью по 85 МВт.

От станции проложены 5 линий электропередачи 220 кВ на Ленск через Мирный, и на Айхал с Удачным.


Вилюйская ГЭС дала возможность начать широкомасштабную разработку алмазных месторождений Якутии. Основным потребителем электроэнергии является ЗАО «АЛРОСА». Себестоимость 1 кВт·ч электроэнергии в 2013 — 90 коп.

Вилюйская ГЭС строилась в чрезвычайно тяжёлых условиях вечной мерзлоты. Многие конструктивные решения отрабатывались впервые.

Будет 29 фото

Вилюйская ГЭС

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
kvges
26.01.2014 - 13:34
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Самое начало стройки в 1960 году

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:36
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Укладка суглинка в основание тела плотины - все происходит при минусовых температурах

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:36
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Стройка первой очереди ГЭС-1

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:38
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Опять укладка тела плотины - видно как грунт греют тепловой пушкой, а потом укатывают гружеными самосвалами. По технологии укладка производилась зимой и теперь плотина круглогодично имеет внутреннюю температуру минус 5,5. По сути - сама плотина огромный кусок замороженной глины

Это сообщение отредактировал kvges - 26.01.2014 - 14:28

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:39
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Какие раньше были девушки красивые!

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:39
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71

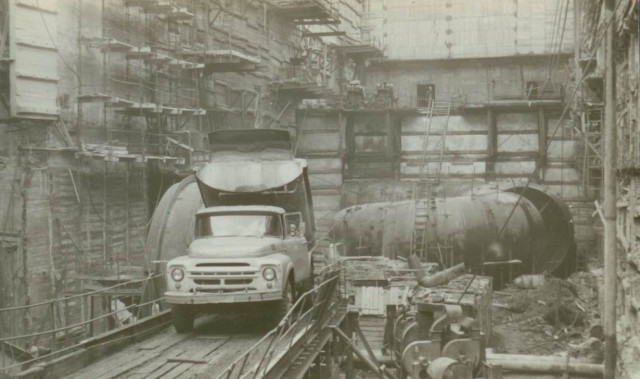

Спиральная камера гидроагрегата

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:40
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Заливка бетона с помощью зилка - тогда не было цементовозов

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:41
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Начало стройки водоприемника

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:42
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Тут скоро все затопят

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:43
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Затопление водоприемника ГЭС-1

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:43
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Доставка трансформатора

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:44
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Современный вид

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:45
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Гидроагрегат ГЭС-1

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:46
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Машинный зал ГЭС-2

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:49
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Разрез станции по оси гидроагрегата: Вода из верхнего бьефа по водоводу попадает в спиральную камеру и приводит в вращение рабочее колесо, колесо в свою очередь жестко скреплено с ротором при вращении которого образуется электроэнергия

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:50
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71

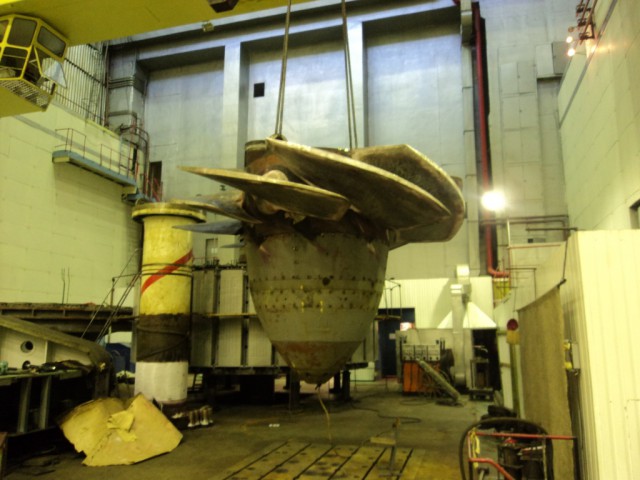

А вот и само рабочее колесо турбины

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:52
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
А это статор внутри которого крутится ротор

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:54
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
А вот и тот ротор который вращается внутри статора со скоростью 187,5 оборотов в минуту и зазор между статором и ротором не более 20 мм и не менее 5 мм

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:55
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Панели автоматики - как построили- так все и работает

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:56
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Современный регулятор скорости турбины - именно он отвечает за частоту в 50 Гц. Данный регулятор управляется с помощью бесплатной системы Windows CE

Это сообщение отредактировал kvges - 26.01.2014 - 14:30

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 13:58
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Шинопровод от гидроагрегата - номинальный ток 4200 Ампер при коротком замыкании более 20000 Ампер

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 14:00
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
Шинопровод идет от статора через выключатель до трансформатора, где генераторное напряжение 13800 вольт повышается до 220 000 вольт.

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 14:02
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71
С трансформатора по проводам все попадает в ЗРУ-220кВ (закрытое распределительное устройство с напряжением 220 000 вольт) в котором установлены такие воздушные выключатели ВВБ-220 (они управляются с помощью воздуха в 20 атмосфер)

Вилюйская ГЭС

[^]
kvges
26.01.2014 - 14:03
Статус: Offline


Шутник

Регистрация: 18.01.14
Сообщений: 71

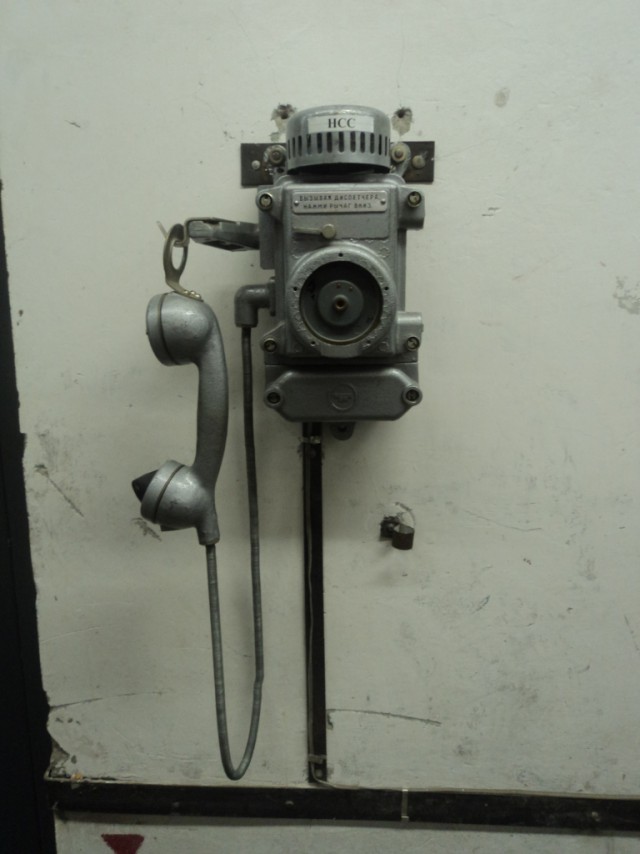

Телефон для прямой связи с ГЩУ (главный щит управления)

Вилюйская ГЭС

[^]
