Итак уважаемая аудитория, мальчики и девочки, сейчас я расскажу как сделать мега подарок. :) Это просто, как нарисовать сову. :) Только не ломайте, будет 29 фотокарточек. Загорелся я сделать часы, да такие чтоб красивые, эксклюзивные и далее если пойдёт дело то и на подарок. Есть у меня отличные знакомые, которые во многом помогли мне вот я и решил отблагодарить их. Для начала спустим кучу денег на, шпон, латунь, металл, конструкторы часов, сами лампы. По поводу ламп. Их производство давно кануло влету, поэтому цены варьируются от 8 рублей до 900 за самые хардкорные ИН18. :) Вот мои запасы:

Делаем nixie-часы в подарок

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
phenom32
4.01.2014 - 11:32
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
А эти самые дорогие и большие. Но и самые красивые, справильной цифрой 5.


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:33
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Далее берём фанеру и крошим всё на своём пути, создавая шедевр параллелепидизма. :)

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:33
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Достём шпон и обклеиваем с помощью ПВА:


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:34
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Особое внимание я обращал на перпендикулярность и острые углы, смотрится классно. :)


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:35
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Ну а теперь берём набор и паяем детальки с помощью паяльной станции:


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:36
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263

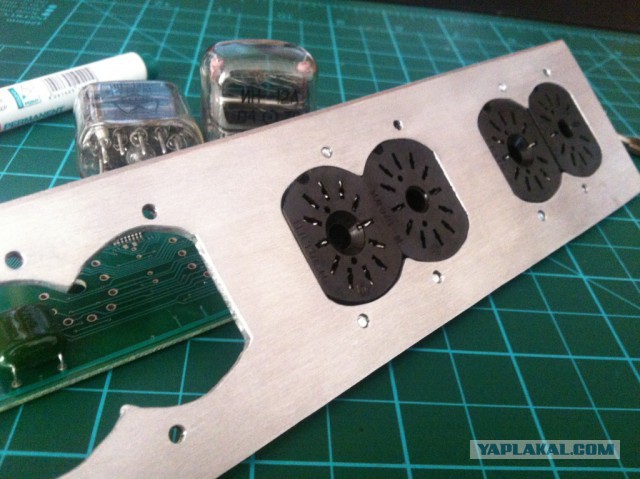

Особый изврат это установка ламп. Не знаю почему, но мне взбрело в голову делать шасси. :)


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:36
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
и это:


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:37
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Ставим наши лампы, примеряемся. Красиво, правда? :)

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:37
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Теперь соединяем мозги с лампами. Смотрится прям вах, жаль не видно будет в корпусе.

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:38
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Проверяем, промываем, допаиваем, подаём питание и..... мммм, о чудо, тёплый ламповый свет, который будет греть нам душу. :)


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:39
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
вот ещё

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:40
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Как говориться собрать схему это 20% времени, а сделать добротный корпус все 80%. Сейчас покажу что получилось. Времени убито куча просто, всё ж внешний вид очень важен. Итак вставляем втулки для крепления задней крышки:


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:41
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Режем латунь, наше псевдо-золото.


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:42
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263

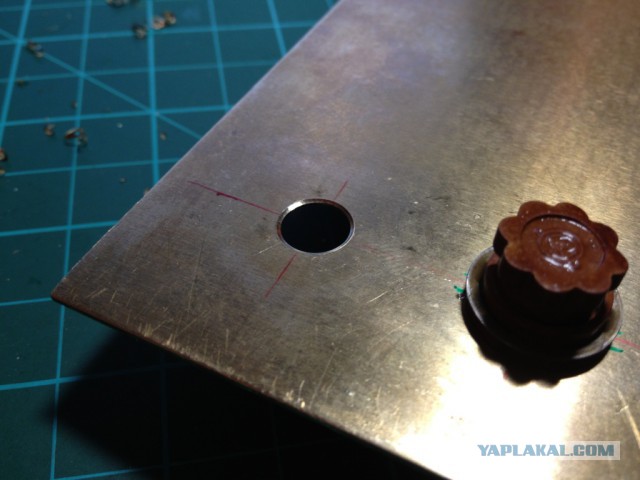

Особое внимание уделял точности изготовления, косяков не видно. :) Ставим советский предохранитель, мы же должны создать образ старого добротного аппарата :)


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:44
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Лампы разбиты на три группы, каждая группа будет в красивой рамочке из латуни. Прежде методом травления наносим границы и рисунок.


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:44
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Режем кусочки и спаиваем их по торцам для полной идентичности:

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:45
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Даже зная размеры ламп невозможно сделать окошки правильные. Пришлось потом подгонять и подгонять, чтоб каждая лампа могла легко пройти в отверстие для последующей замены на всякий случай. Тут помог очень DREMEL.

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:45
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Примеряем

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:46
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Слегонца полируем. Аж самому понравилось!

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:46
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Теперь пора задней крышки. Травим, точим, режем, полируем.

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:47
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263

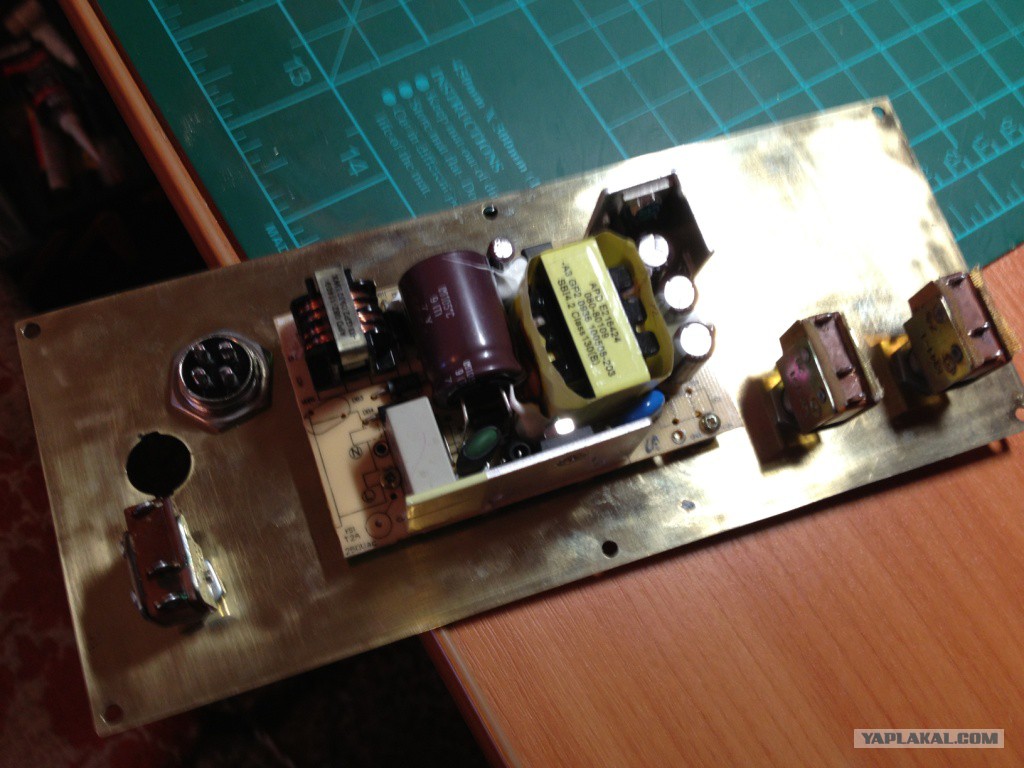

Ставим хардкорные советские детали и современный блок питания. Кстати часы потребляют всего 2Вт, так что 24Вт блок питания совсем не греется. Перестарался :)

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:48
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Соединяем проводочками сие чудо:


Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:49
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Ставим сетевой разьём по-суровее, провод а-ля 40года:

Делаем nixie-часы в подарок

[^]
phenom32
4.01.2014 - 11:49
Статус: Offline


Приколист

Регистрация: 1.11.11
Сообщений: 263
Полируем:
