Переодеваем смартфон, Ремонт Samsung Galaxy S-III

Заметил, что многим ЯПовцам интересны темы в которых люди что-нибудь ремонтируют своими руками, потому решил выложить на ваш суд свое мелкое рукожопоприложение. Сегодня мы будет ремонтировать Samsung Galaxy S-III. Телефон не мой, а хорошего знакомого - он обратился ко мне с вопросом «можно ли сделать что-нибудь» с его, побитым жизнью и детьми, телефоном. В местных шарашках по ремонту сотовых за «сделать что-нибудь» с него попросили порядка 10-12 т.р., что существенно дороже этого же аппарата на вторичном рынке. Потому было решено брать запчасти из Китая и делать собственными силами. Заодно решили сменить цвет телефона с белого на более практичный синий.

Ремонт осуществлял я сам, потому © KNA

Будет 17 фотографий и 14 пунктов. Прошу не ломать, постараюсь выложить быстро.

Поехали:

1. На фото ниже наш пациент. Сильно исцарапанное и побитое верхнее защитное стекло, сколы по краям, отбитая декоративная окантовка, трещины на крышке АКБ:

Тяжко ему пришлось:

Неоднократные краш-тесты:

Его били?

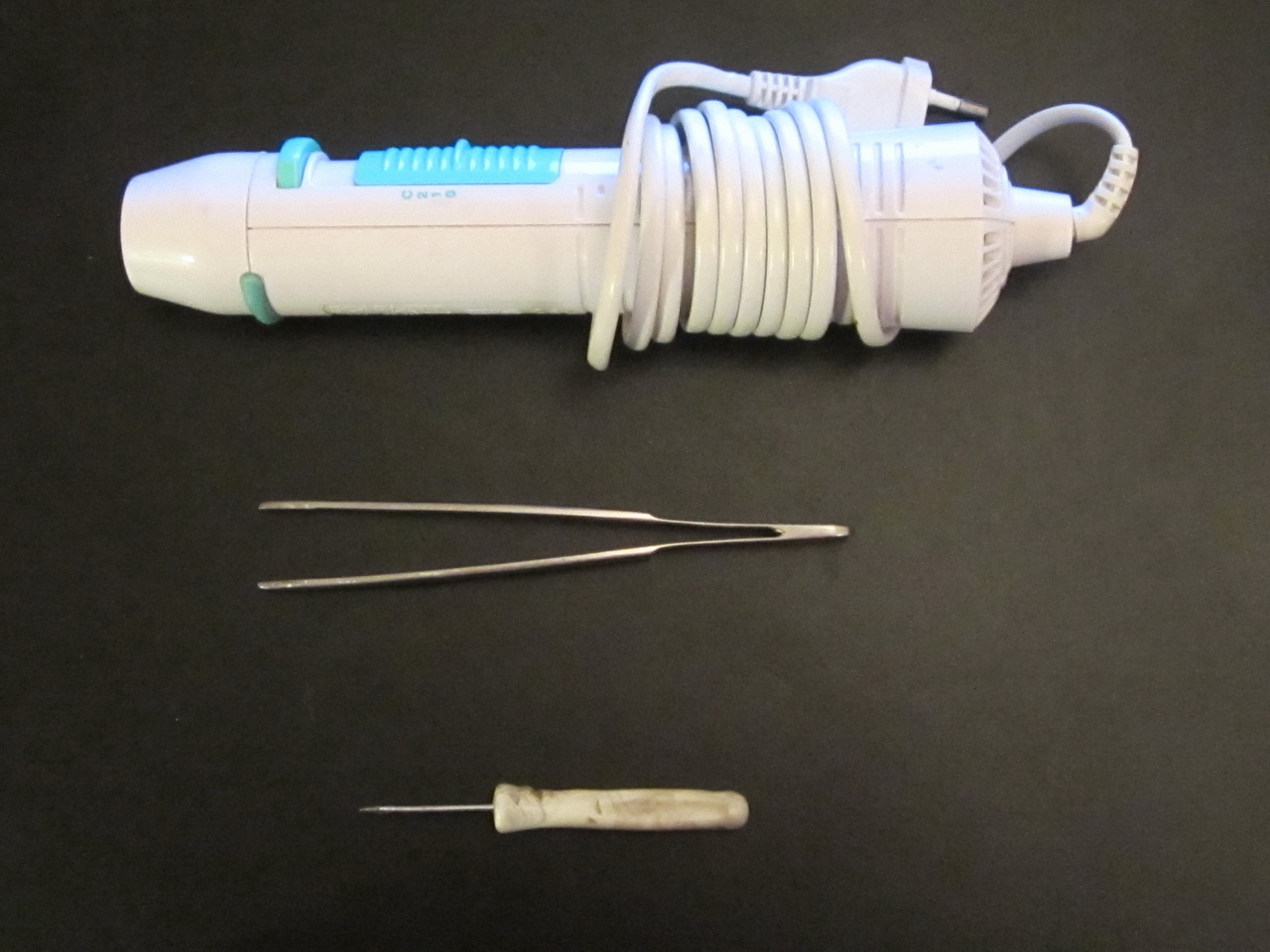

2. Для работы нам понадобятся маленькая крестовая отвертка, фен, способный выдавать порядка 100-120 градусов, пинцет, пара рук, желательно не слишком кривых:

3. …и, опционально, котэ, безмолвно руководящее процессом ремонта :)

Это сообщение отредактировал KNA - 27.12.2013 - 18:35

4. Запчасти из поднебесной, пришли вот в такой коробочке с марками:

Это сообщение отредактировал KNA - 27.12.2013 - 18:36

5. Вид спереди:

6. Вид сзади:

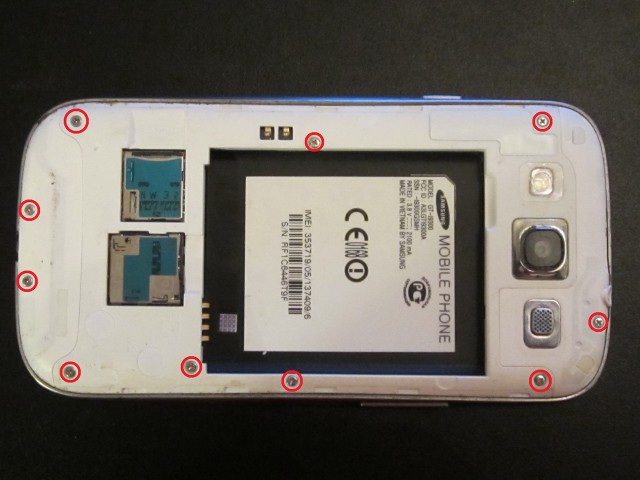

7. Приступаем к ремонту. Как снимается крышка АКБ и вынимается батарея, я фотографировать не стал. Для начала нужно снять заднюю крышку телефона, держится она на вот этих 10 винтиках. Тут нельзя не похвалить корейцев, что он не стали извращаться и вставлять палки в колеса будущим ремонтникам (пламенный привет Ябблу с его милипиздрическими torx’ами):

8. Крышка снята, аккуратно отстегиваем отмеченные зеленым шлейфы. Потом необходимо открутить маленький винтик, отмеченный красным. Белая крышка легко удаляется. Далее вынимается материнская плата, отдельно ее фотографировать не стал, тк на фото в телефоне она вся видна:

9. Мы уже добрались до середины работы, и до самого сложного во всем процессе. Необходимо очень аккуратно снять отмеченные детали и переставить их в новый корпус (слева на фото). Все они приклеены, и для их снятия понадобится фен. Аккуратно разогреваем клей под деталями и очень, ОЧЕНЬ осторожно отделяем их от корпуса:

10. Вот они отдельно. Слева на право – датчик освещения и приближения, разговорный динамик и кнопки громкости на одном шлейфе, Wi-Fi антенна. Здесь еще не хватает динамика, я его просто уже установил в новый корпус:

11. Все уже на своих местах, остается поставить на место мат. плату и все подключить:

12. Почти собранный телефон, и наклеечку с серийниками и IMEI перенес со старого телефона. Наклейка удаляется с помощью того же фена, хорошо ее разогреваем и не торопясь отрываем от корпуса:

13. Остальной процесс очевиден – сборка в обратном порядке. После сборки включаем телефон и заходим в сервисное меню телефона, чтобы его проверить. Для входа в сервис-меню необходимо набрать *#0*# в наборнике:

14. После проверки отдаем аппарат счастливому владельцу. О том что телефон когда-то был белый напоминает лишь белая окантовка mini-jack разъема. И белая задняя крышка под крышкой АКБ:

Добавлено в 18:34
На этом ВСЕ. Можете пинать за мутные фото – снимал на лопату. Отмечу так же что я не занимаюсь ремонтом техники на постоянной основе, а лишь время от времени помогаю друзьям и знакмым.
