Ветровые монстры-Ботиевская ВЭС., Крупнейшая ветроэлектростанция Украины

Ботиевская ВЭС находится на берегу Азовского моря в с.Ботиево и является мощнейшей ветроэлектростанцией Украины на сегодняшний день.
В 2011 году станцию начали строить, в 2012 закончили первую очередь и в 2014 намерены закончить вторую очередь, достигнув таким образом мощности станции в 200 МВт.
На все про все крупнейший энергохолдинг страны ДТЭК потратил порядка 350 млн евро.
В планах компании построить в ближайшее время еще 2 похожих станции в Бердянске и Приморском.

Будет 20 фотографий и комментарии.
Автор

Кроме того, что эта станция является уникальным в своем роде объектом для нашей страны, это еще и один из самых дорогих частных проектов.
На Ботиевской ВЭС сейчас насчитывается 30 ветроустановок или "ветряков". Все выглядит очень футуристически.
Еще бы, ведь ветроустановки имеют гигантские размеры - 94 метра высота башни, 149 метров высота вместе с лопастями, размах лопастей больше футбольного поля. Все сделано из сверхпрочного, ультра-легкого, супер-современного материала и напоминает чем-то космические корабли.

1. Для начала небольшое введение "в тему". Ветроэлектростанции используются в Украине достаточно давно, еще с советских времен. Однако все те установки устарели еще тогда, когда их строительство завершилось (например ветряки на мысе Меганом). Эта же ВЭС построена с использованием новейших технологий и имеет достаточно большую производительность. Одна такая установка может генерировать 3 МВт электроэнергии, чего хватит на полное обеспечение небольшого городка или села.
По принципу работы все просто. Дует ветер - крутятся лопасти - приводится в движение ротор электрогенератора - по кабелю все передается на распределительную станцию - и дальше в дома, квартиры, предприятия итд. Один минус - нет ветра - нет электричества. Однако такие станции способны работать от ветра скоростью 3 м/с, что означает практически круглосуточную выработку.

На фото - управляющий офис Ботиевской ВЭС, тут же находится и диспетчерская, о которой чуть позже.

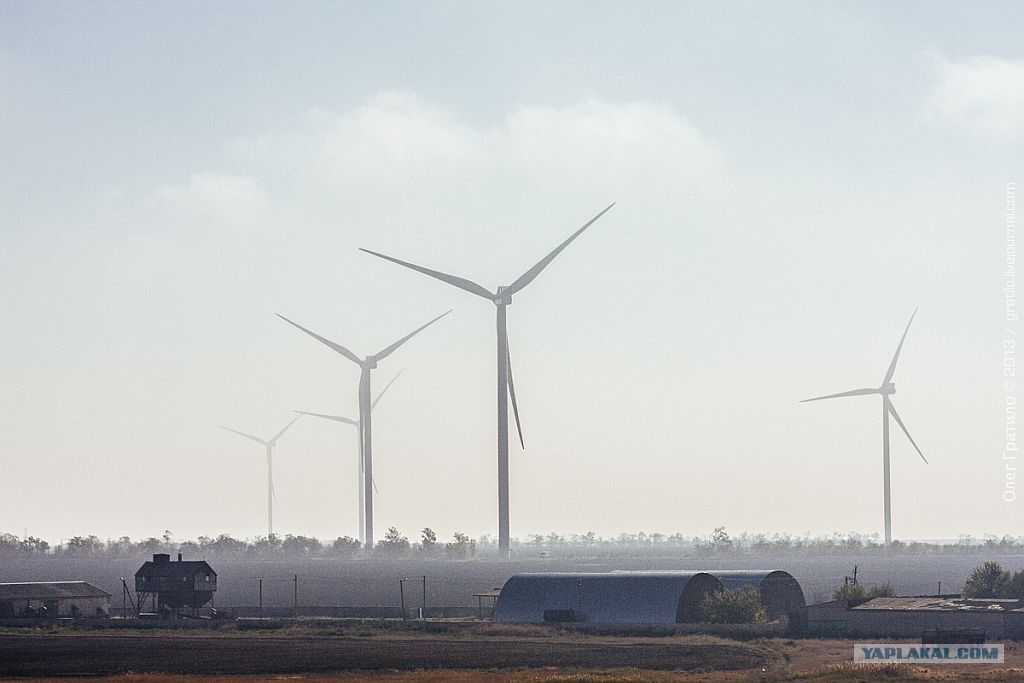

2. Огромные ветряки видно издалека. Но сперва сложно оценить их размеры, и только когда подъезжаешь очень близко начинаешь понимать, какая же это огромная махина.
Кстати, не смотря на то, что визуально лопасти крутятся медленно - на их концах скорость вращения достигает 400 км/ч

3. ВЭС находится в непосредственной близости к с.Ботиево, Приазовского района, Запорожской области. Перед строительством были проведены общественные слушания, в ходе которых жителям рассказали о преимуществах этого проекта. В частности об экологичности, практически бесшумности и перспективах развития.
Кроме того, компания обеспечила и составляющую так называемых социнвестиций, проложив к ветрякам дороги, построив детский садик в селе, отремонтировав школу и создав рабочие места.

4. Производителем ветряных турбин для первой очереди ВЭС выступило немецкое предприятие Vestas Deutschland. Каждая турбина состоит из 11 основных компонентов.

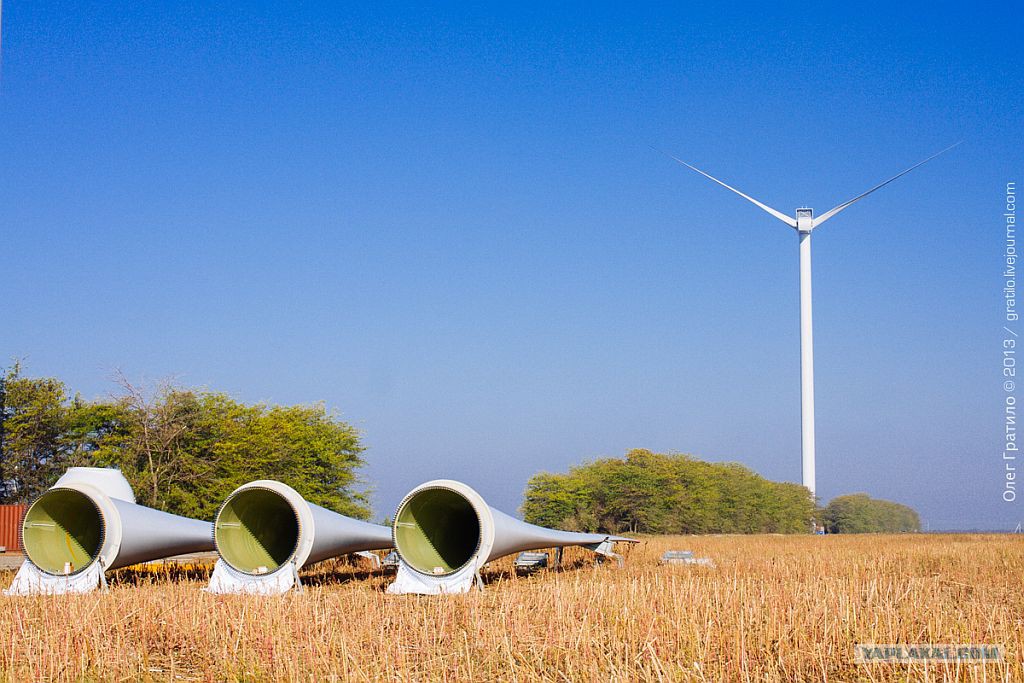

Длину лопасти я называл выше, а вот вес каждой из них - 12 тонн. Суммарный вес всей конструкции без фундамента составляет 400 тонн. Фундамент весит почти 80 тонн.

Такой ветряк можно установить за 3 дня. Фундамент каждого ветрогенератора укрепляется 16 сваями, забитыми на глубину до 28 метров.
Сваи - это огромные железобетонные конструкции диаметром 1,2 м, для изготовления каждой из которых использовалось 115 тонн арматуры и более 1 тыс. кубометров бетона.
От каждого ветряка проложен подземный кабель к главной распределительной станции.

5. Внутри башня полая. Там есть лестница и лифт для двух человек. Гондола, установленная наверху может поворачиваться за ветром. Размером же она с небольшой грузовик.

6.

7. Внутри башни. Справа тросы от лифта. "Пеший" подъем займет минут 30.

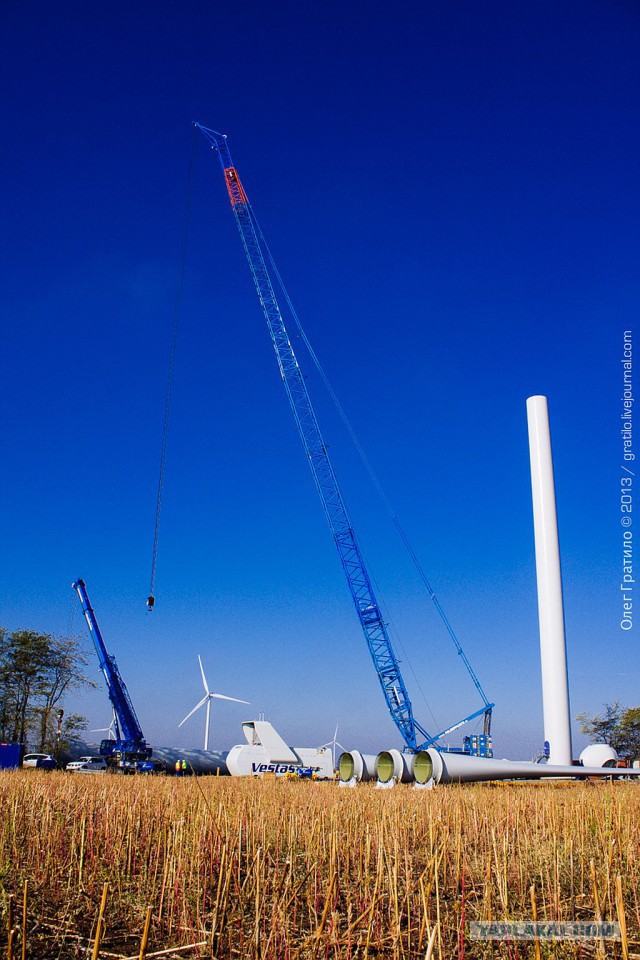

8. Для установки одного ветряка используется подъемный кран со стрелой более 100м.

9.

10.Лопасти подсоединяются к специальному механизму, установленному в гондоле. С его помощью можно менять угол их наклона при определенной силе ветра.
При скорости ветра более 25 м/с лопасти поворачиваются в так называемое "флюгерное" положение, когда ветер не сможет их повредить.
В таком положении они находятся на нижней фотографии.

11.

12.

13. Ветряк во флюгерном положении

14.Для эффективности работы, ветряки должны находится на определенном расстоянии друг от друга. Рекомендовано расстояние не меньше 2-3 размахов лопастей.
Тогда ветряки, расположенные друг за другом не будут забирать друг у друга ветер.

15.

16.

17.Кстати, не смотря на то, что ветряки стоят посреди полей - это никак не мешает росту и уборке урожая. Некоторые местные жители даже высказали мнение, что их установка наоборот помогла, так как некоторые птицы все еще опасаются этих "гигантов".

18. Пару слов о диспетчерской.
Внутри и снаружи она выглядит очень круто. Люди, которые там работают сказали что им нравятся условия.
Смотрите сами.

19.Отсюда производится контроль за всей станцией. Можно дистанционно включить или выключить любой ветрогенератор. Датчики показывают всю информацию.
Летом тут не жарко, благодаря 4-м кондиционерам, а зимой не холодно, так как солнце очень прогревает эту башню. Благо солнечных дней в Приазовье достаточно!

20.Вот так вкратце можно рассказать об этом уникальном сооружении. Таких объектов вскоре станет еще больше. Вобще, считаю, что за альтернативной энергией будущее, ведь ресурсы скоро закончатся и человечеству либо придется умерить аппетиты, либо жить вот среди таких красивых сооружений.

На этом все. Спасибо за внимание.
