Замена ввода электричества в квартиру + щиток, Электрика своими руками - реально

Всем привет!

Работа делалась под пивко. Хотя СТОП! Кому я вру ... пивом я увы не увлекаюсь ...

Огромную долю комфорта в современную жизнь человека приносит бытовая техника. Если раньше, буквально десять лет назад, стиральная машина автомат была мечтой, то сейчас она незаменимая помощница. А что будет еще через десять лет?

Приобретая новый электроприбор, мы думаем лишь о том какую пользу, или удобство от него получим, но не задумываемся, есть ли у нас возможность его запитать. Не многие являются счастливыми обладателями квартир в новостройках, да и там зачастую проводка является статьей на которой можно сэкономить. А уж жителям старых квартир, проект проводки которых включал лампочку телевизор и холодильник, вообще про кондиционер и мечтать не разумно. Пожарные бригады, как никто другой знают, чего стоит несоответствие электрической проводки и электроприборов питающихся из нее.

Целью данного проекта было обеспечить возможность подключения любой техники, которая сведет бытовые манипуляции до нажатия нескольких кнопок. Чтобы не было нужным выключать один электроприбор для того чтобы включить другой. Почему нельзя одновременно пользоваться стиральной и посудомоечной машинами во время глаженья белья под кондиционером? Мы побороли ограничения, которые накладывает на нас неграмотно спроектированная или устаревшая электрическая проводка. Можно пользоваться всем и сразу, а скорее всего, еще и уверенно приобретать и использовать все изобретения будущего.

Решено - буду прокладывать новый кабель в квартиру от центральной щитовой дома. Мне очень повезло - щитовая в моем подъезде. Осталось раздобыть ключ от нее и прикинуть что к чему. Это оказалось совсем несложно, так как соседка с 1-го этажа использовала ее как личную кладовку. Ну и конечно были наставления - "ты там ничего не натвори".

Итак, открыв дверь я увидел весьма странную электросхему. Что курили в далеких 60-х электрики - мне неведомо, я ничерта не понял, и решил осмотреться.

Будет 37 фотографий + немного текста.

1.

2.

Вот такой электрощит обслуживает 4-х подъездный дом. Видно, что уже горело и ремонтировалось. Жесть конечно, но пока работает.


Это сообщение отредактировал colondefect - 6.08.2013 - 00:43

3.

Как оказалось, не я первый решил делать отдельный ввод. Вот щиток обслуживающий парикмахерскую на 1-ом этаже нашего дома.


Это сообщение отредактировал colondefect - 6.08.2013 - 00:43

4.

Вроде как сделано неплохо, аккуратно. Надеюсь что внутри гофры не ПВС кабель.

5.

А вот "главный рубильник" дома. Установлен до щита. Состояние ужасное. Проверять работает или нет - не стал, жильцы не одобрили бы. Вообще!

Ввод - традиционные 3 фазы. В течение двух суток я бегал с вольтметром регулярно в щитовую замеряя "просадку напряжения", с целью выбрать менее нагруженную фазу.

6.

Вот такой толстенный алюминиевый кабель выходит из недр земли и попадает через подвал в электрощитовую. Через него питается весь дом!

7.

Было желание подключить свой вводной кабель к "главному рубильнику", но стало как-то стремно что-то там трогать. Токи большие - состояние не очень. Потух бы "свет" в доме - соседи / бабульки с дерьмом бы съели ... Ога, они такие!

8.

Было принято решение отбирать мощность от участка кабеля идущего от рубильника до главного щита.

9.

Врезался в кабель вот таким хитрым способом. Это позволило не отключать подачу электроэнергии в квартиры при работе. Хотя действовать нужно было аккуратно, запросто могло током уе ... тЪ.

Если интересно - эта штука прокалывает кабель, и мелкими зубчиками врезается в токонесущую жилу. Получается очень хорошее соединение.

Для отвода использовал две пары одножильный проводов по 6 мм кв. провод. Красный фаза, синий - ноль. Ну как-то так.

дальше читать не буду
просто скажу что ты м#@ак

ФОРМАЛИН

Подозрение на: срач/оскорбления  Статья #1 дезинформационного кодекса  Выполненное действие: предупреждения +20%, лимит 1x10  Погрешность принятого решения: 13%

Это сообщение отредактировал system - 6.08.2013 - 04:42

10.

Сразу, недалеко от "ответвления" поставил пару "автоматов" на 40 А ABB класс C. Просто, на всякий случай.

Ну вдруг кто-то в пьяном угаре решит резануть в подъезде мой вводной кабель. Защита сработает, и ничего гореть не будет.

11.

Общий вид получившегося безобразия.

12.

Использовал кабель ВВГнг-LS 6x4, оставшиеся две незадействованные жилы будут использоваться для реализации полноценного заземления, но ... это отдельный проект.

13.

Прокладка кабеля по щитовой. Выходим из щитовой в этажный щиток (1-го этажа).

14.

Вот такой кабель использовался для прокладки по щитовой и с 1-го на 2-ой (мой) этаж. Вид без гофры.

15.

Прокладка кабеля в щитке 1-го этажа, уходим через (чудом свободный) канал на второй этаж.

16.

В "своем" щитке на втором этаже ставлю распределительную коробку с целью состыковать кабель из квартиры и кабель из щитовой. Забавно - но внутри кабеля ВВГ жилы могут быть любых цветов.

17.

Верхний кабель в гофре - в квартиру. Сечение жилы: 6 мм кв.

18.

Общий вид.

19.

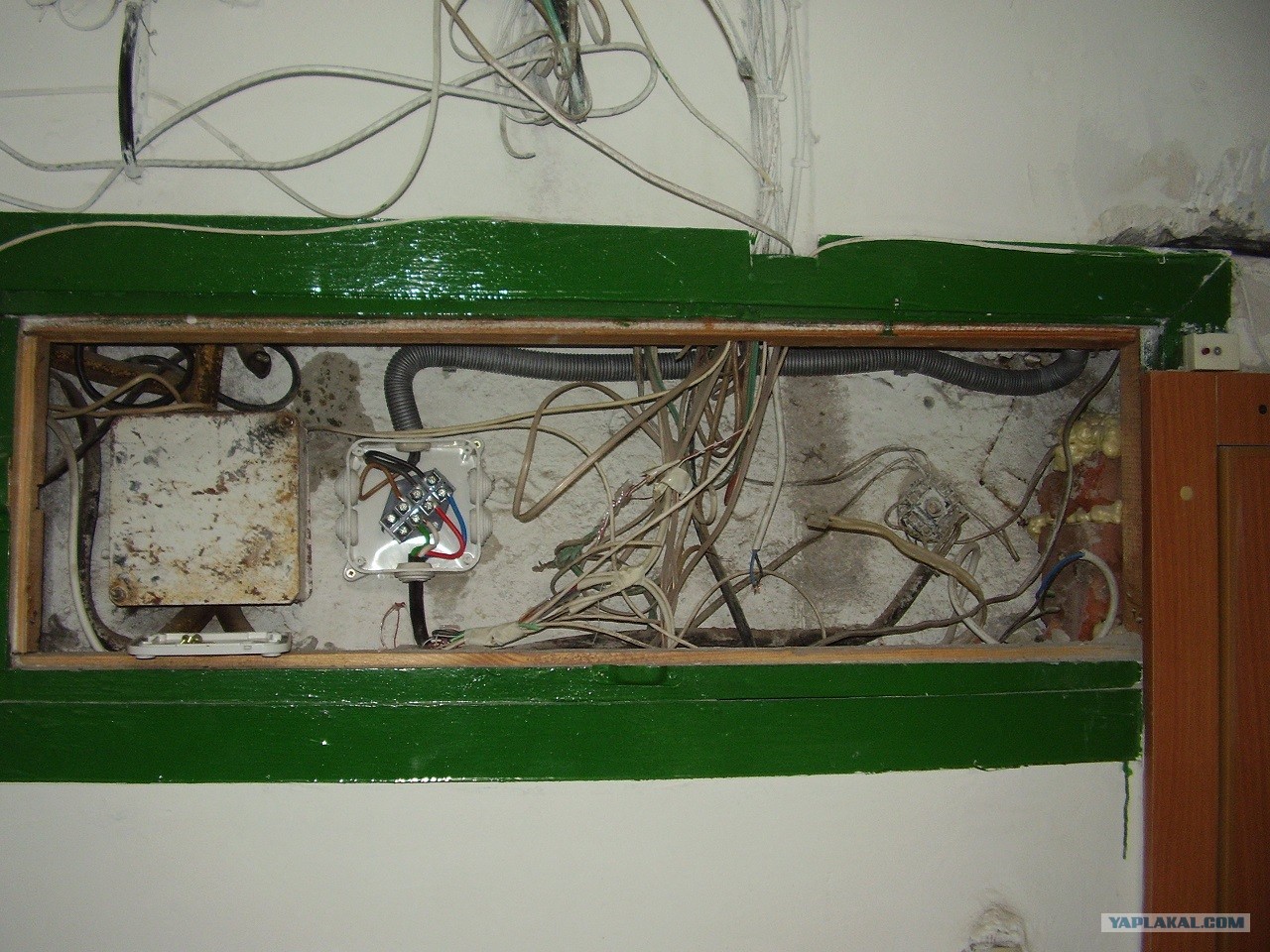

Еще один ракурс что бы показать в каком состоянии слаботочка. Печально ...

20.

Кабель от этажного щитка до квартиры выбран поский, что бы штро(а)бу резать не очень глубокую и не нарушать силовой каркас дома.

На время проведения работ двери соседей были укрыты пленкой, а после - влажная уборка в подъезде.

Полностью солидарен-не оскудеет земля..... дилетантами.Ну когда поймут люди,что есть работы ,которые могут выполнять только специалисты.Ума хватает сделать х...ю,так ещё и на ЯП выложить не стесняется.

ФОРМАЛИН

Подозрение на: флуд  Статья #2 дезинформационного кодекса  Выполненное действие: предупреждения +20%, лимит 1x3  Погрешность принятого решения: 17%

Это сообщение отредактировал system - 6.08.2013 - 04:43

21.

Общий вид магистрали.

22.

Осталось заштукатурить и побелить!
