Однажды, внезапно!, я загорелся приобретением походного варианта электрогитары, чтобы не быть привязанным к розетке, не тягать за собой тяжести.
Магазинные варианты были отброшены, в силу ущербности и наличия их отсутствия.
Гитар сделан моим другом из Луганска, осваивал стамеску и молоток он на людях, т.к. травматолог, с этим я и связываю отличный результат.
Далее, каменты к фоткам, его. Не ломайте, фоток много.

Фотки стянуты из VK

Travel Jaguar - создание походной электрогитары

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
UncleFedya
5.05.2013 - 15:33
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

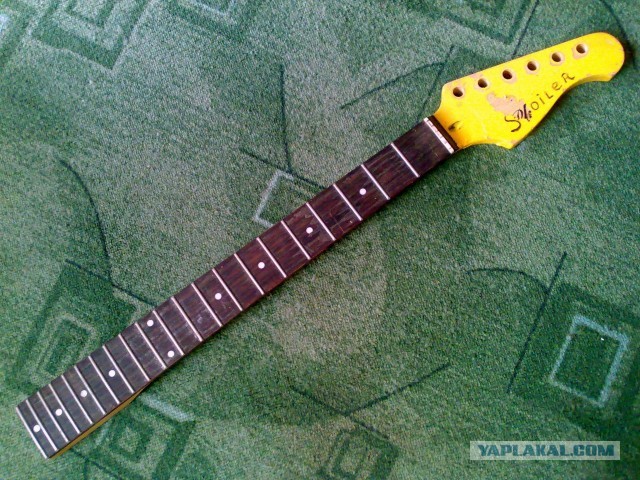

Основа инструмента - гриф от разбитого PhilPro. Не плохой гриф, кстати.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:33
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Кто-то до меня уже пытался на его основе что-то сделать ))).
В итоге гриф немного укорочен - 20 ладов.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:34
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Старые лады извлечены, накладка прошлифована.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:34
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

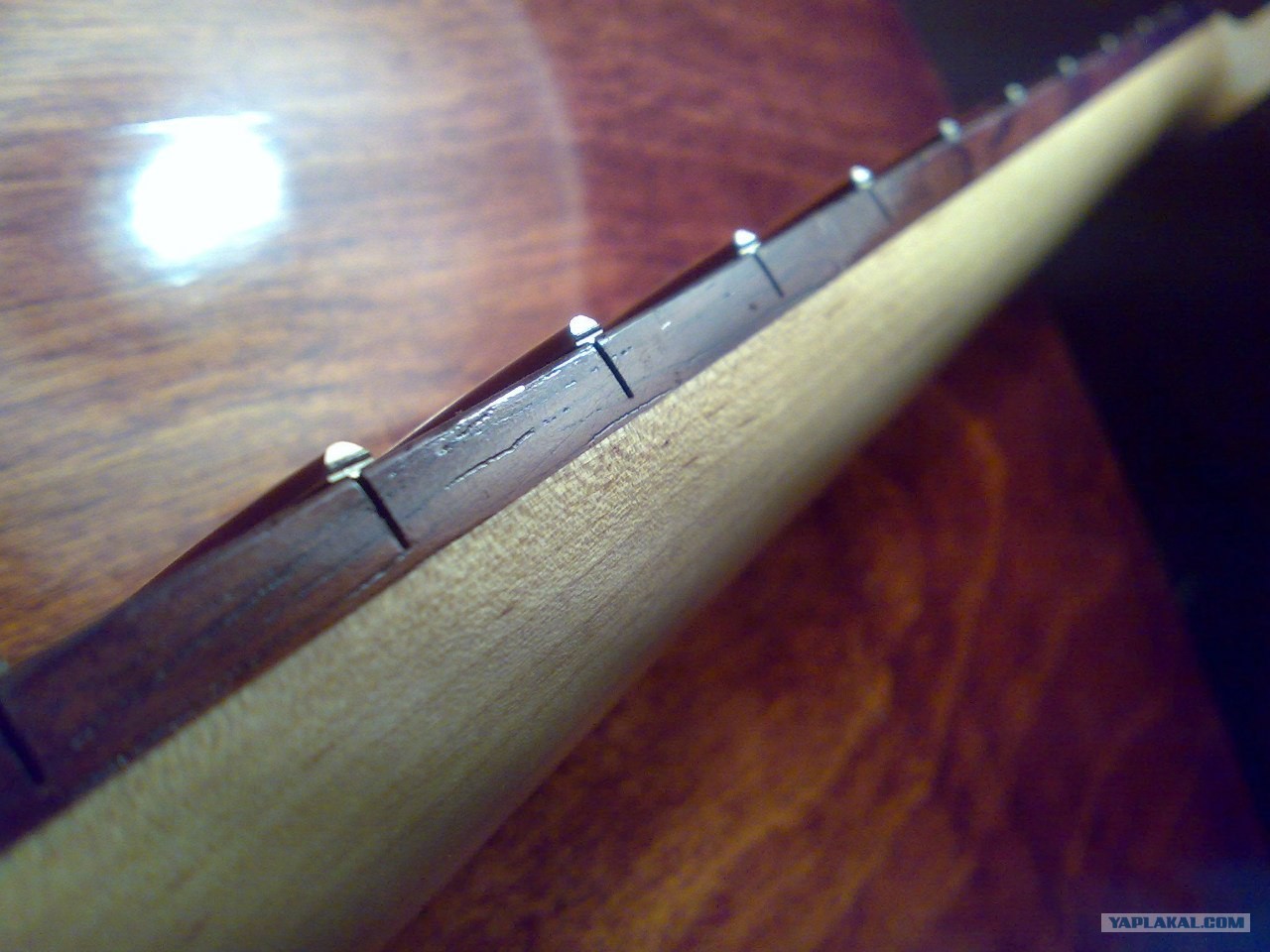

Вставлены Синтомс 3,0.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:35
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
6 ф

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:35
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
7 ф

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:36
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
8 ф

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:36
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Основа для деки - белый ясень.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:37
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

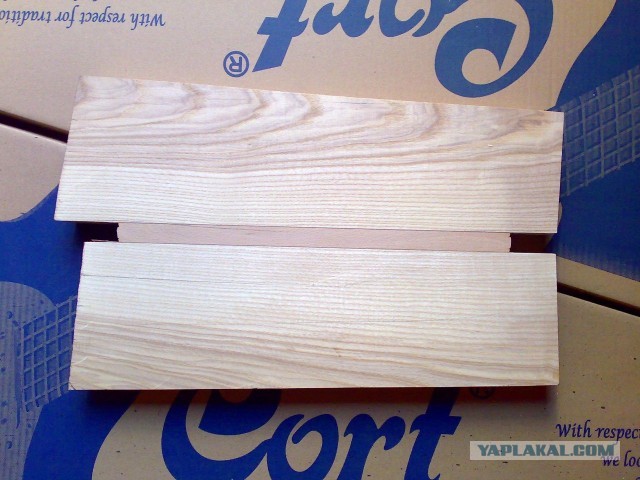

Ширина ясеневой доски не позволяла сделать деку цельной. В итоге - доска распущена по центру, развернута и склеена через буковый брусок с 0,5 мм ореховыми проклейками.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:37
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

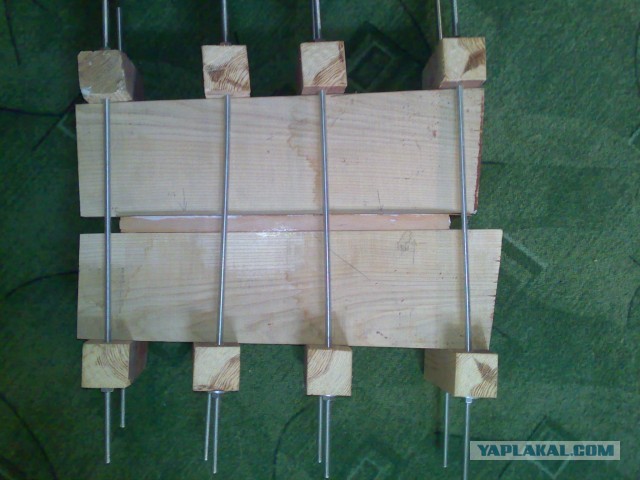

Склейка

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:37
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
После склейки обе выведены обе плоскости.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:37
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
После склейки обе выведены обе плоскости.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:38
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Орехово-буковая проклейка.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:38
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

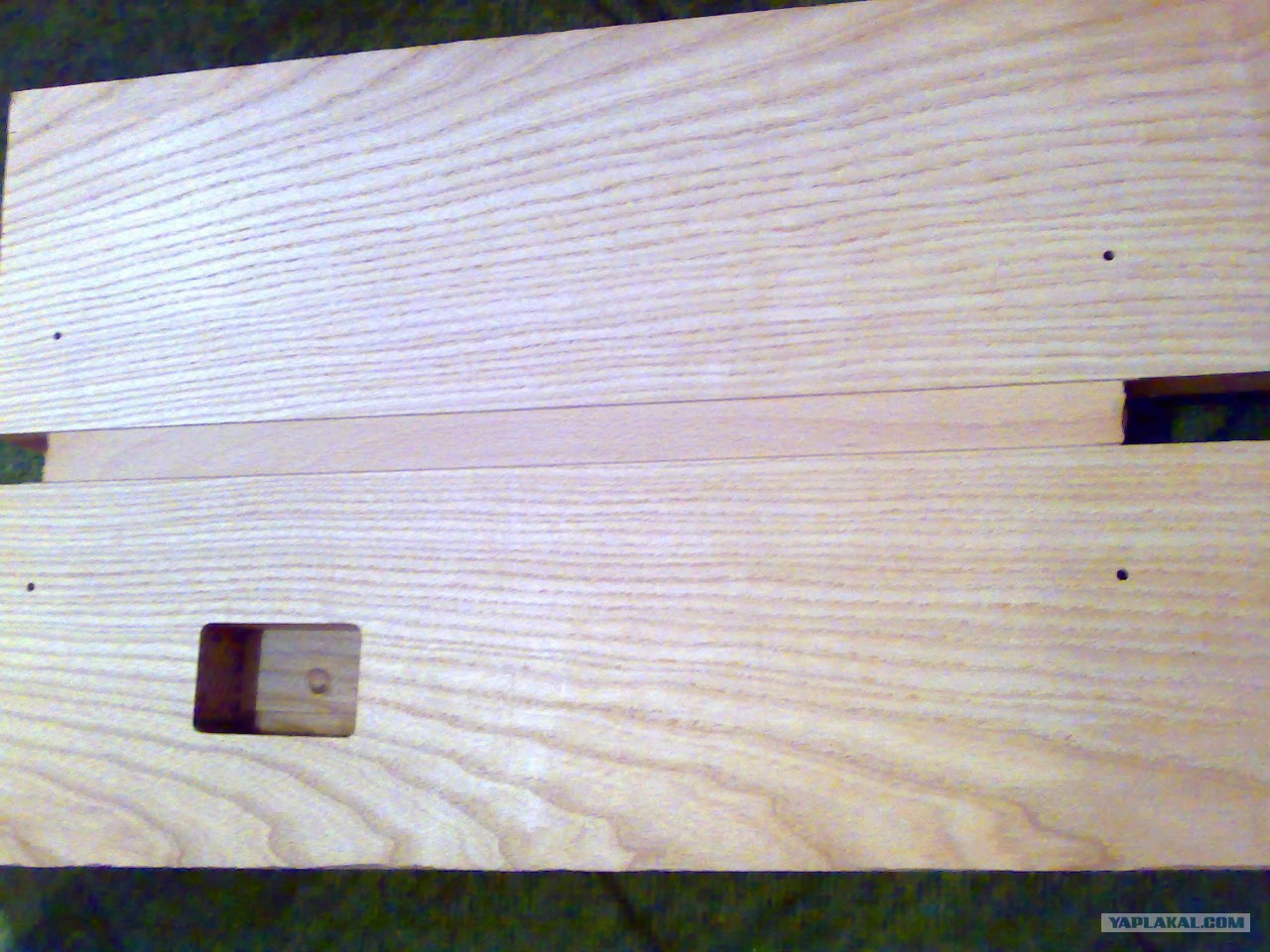

Этапы фрезеровки полостей.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:38
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:39
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - под бокс для 9v батарейки.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:39
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - декоративная решетка спикера.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:39
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - полость под хамбакер.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:40
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - углубление под контрольную панель усилителя. Обработаны наружные контуры.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:40
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Скруглены углы.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:40
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - полость под плату усилителя.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:41
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - полость под стандартную гитарную схему.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:41
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304
Этапы фрезеровки полостей - полость под динамик. Сделана большой и сообщающейся с полостью электроники и датчика специально для обеспечения необходимого внутреннего объема для правильного звучания динамика.

Travel Jaguar - создание походной электрогитары

[^]
UncleFedya
5.05.2013 - 15:43
Статус: Offline


Партизан

Регистрация: 3.05.13
Сообщений: 304

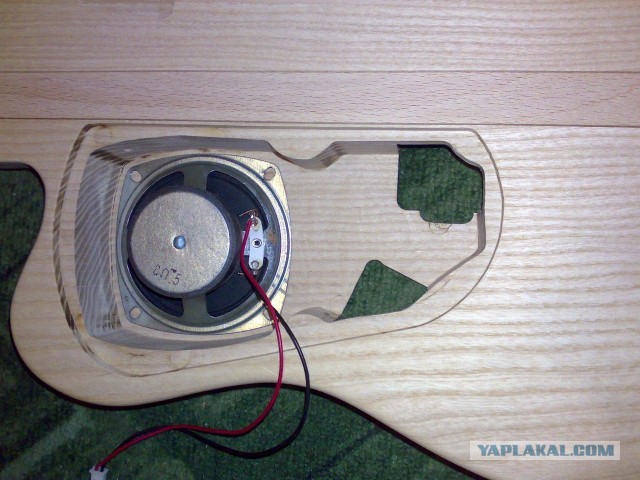

Примерка спикера. Динамик от маленького комбика BB Blaster Micro Amplifier BMB-1
