Как московская ЯПтуса стекло меняла.

Так уж случилось, что финалом одной из посиделок в кафе явилось разбитое стекло. Оставим за кадром сам процесс бухания и разбития. В сухом остатке получилось следующее: левый (на фото) стеклопакет (двухкамерный, т.е. состоит из трех стекол) имел разбитое внутреннее стекло (оно затонировано пленкой, оттого осталось на месте и практически не дало осколков.

17 фото

Собственно вид пакета изнутри. На фото уже разобрана отделка, но других фотографий нет, уж извините.

Более крупный план. Квадратный кусок тонировочной пленки вырезан для образца.

Это сообщение отредактировал Eugen2 - 16.04.2013 - 21:04

2 конторы, которые вызывались директором заведения (очень адекватный и хороший человек!) называли суммы порядка 30 и 50 тыс. рублей. НО для замеров стеклопакета им требовался его демонтаж. Т.е. сначала (в теории) они собирались вынуть пакет, потом изготовить новый (назывались сроки около недели), затем установить. На дворе стоял холодный март…
В итоге мы решились на самостоятельную замену пакета. Для оценки масштабов бедствия пришлось обратиться к директору фирмы, занимающейся проектированием фасадов, по совместительству моему другу и просто хорошему человеку. Вот на этапе замера и вырисовался весь трагичный пиздец ситуации.
Дело в том, что построен сей шалаш какими-то криворукими таджиками с ужасающей бюджетностью. Если в нормальном случае стеклопакет находится в раме из ПВХ или алюминиевого профиля, то здесь все сделано гораздо дешевле. Стеклопакеты просто вставлены снаружи в железный каркас здания, зафиксированы тем, что попадалось под руку и снаружи все это обложено плиткой. Схематично набросал на картинке разрез в горизонтальной плоскости.

Это сообщение отредактировал Eugen2 - 16.04.2013 - 21:11

Разбирать плитку снаружи не входило в наши планы (да и где потом взять такую же?), поэтому единственный оставшийся способ – вставить пакет изнутри. Если сверху и снизу для этой затеи почти нет помех, то по бокам стекло удерживают от провала внутрь помещения уголки, отмеченные на схеме. Согласно проекту правый уголок необходимо было спилить/оторвать/отрезать часть полки, левый оставить нетронутым. Новый пакет был заказан несколько уже старого, для того, чтобы завести его за левый уголок. Кстати, были трудности и с толщиной пакета (она вычислялась почти эмпирическим путем), потому здесь тоже подстраховались, сделав новый заведомо уже. 24 мм против оказавшихся 32 мм на разбитом. Существенно уменьшить толщину позволило то, что мы не стали делать пакет трехкамерным, зато применили вдвое более толстое стекло (два по 6 мм против бывших трех по 3 мм). В результате теплопотеря практически не пострадала (она страдает вокруг окна гораздо сильнее ввиду криворукости строителей), а вот прочность выросла. Ну и тонировочная пленка теперь находится внутри, а не снаружи, так что поцарапать ее нельзя.
Ну чтож, пакет изготовлен. Обошелся он в чуть более чем 6 тысяч рублей, причем более трети в этой стоимости – цена тонировки. А вот с доставкой случился большой косяк, поэтому я решился сделать это самостоятельно. Никогда так не делайте! 70 км со стеклышком размером 1.5х1.7 м и весом под сотню килограмм на крыше по весенним разбомбленным дорогам – это, скажу вам, неслабые эмоции.

Так как кафе работает с 15-00, то стекло решено менять утром понедельника, дабы не нарушать функционирование объекта. Работа осуществлялась силами трех ЯПовцев и двух абизян узбеков.
Внутренний подоконник и отделка угловой стойки демонтированы. Мы предполагаем вынуть правый уголок и достать разбитый пакет целиком.

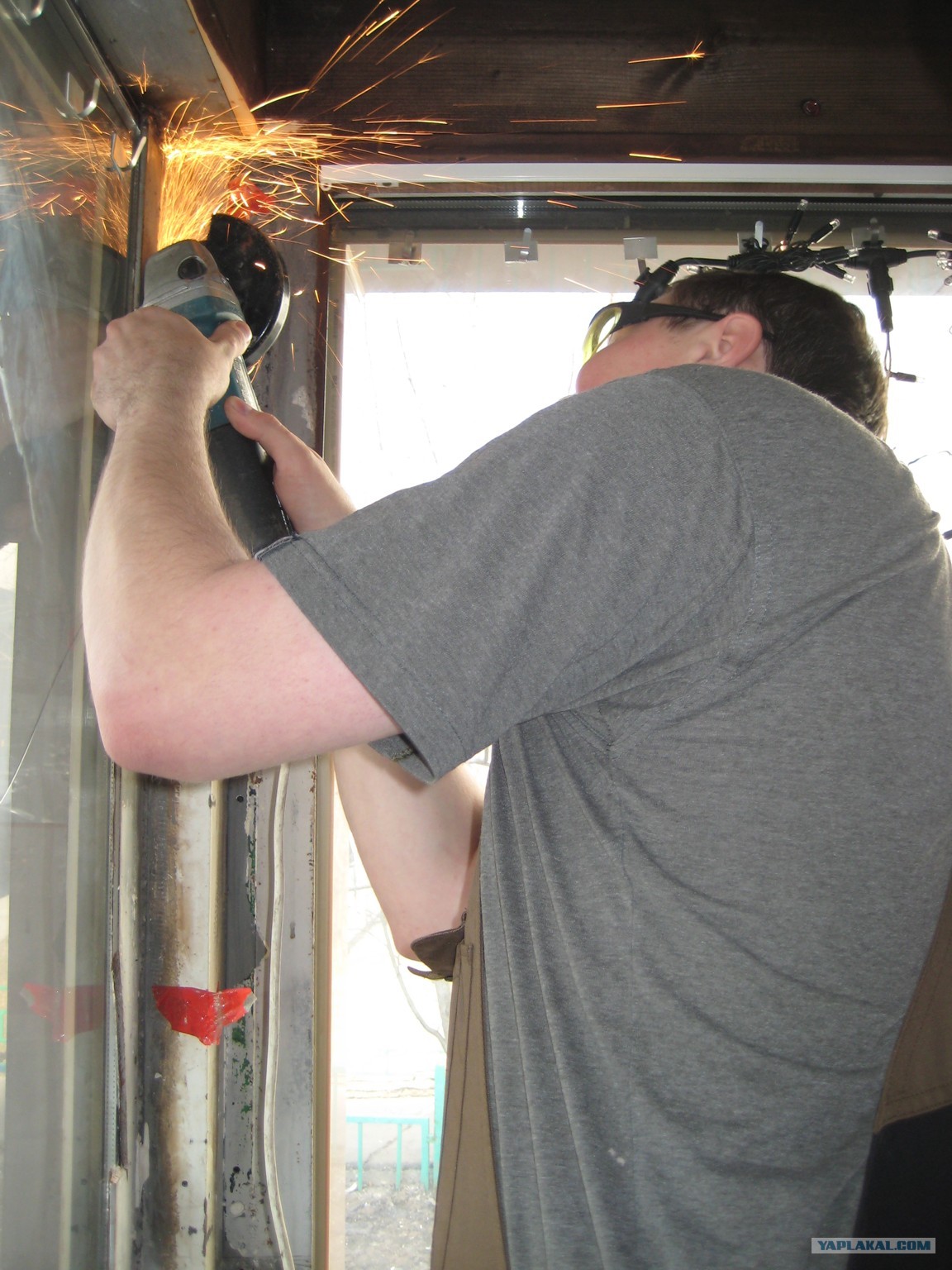

Однако, мы не видим, что внутри уголок тоже приварен редкими прихватками, да еще и через него ввернуты саморезы (см. схему). Поэтому режем сварку.

Местами ее качество таково, что при минимальном резе все отлетает само. Так построено все здание.

Однако все попытки достать уголок на себя оказываются тщетными.

Легко отделаться не удалось. Значит, бьем старый пакет и достаем по кускам. Радует то, что лишней работы проделано не много – уголок, с которым промучались, все равно планировалось убрать. Начинаем со внутреннего (разбитого) стекла. Оно, напомню, обклеено тонировочной пленкой, оттого не распадается на куски. Горизонт на видео постоянно крутится, но тут все вопросы к оператору :)

Ну и, наконец, переходим к самому главному этапу демонтажа пакета методом разбития:

Планировалось разбить сначала одно наружнее стекло, но вышло как вышло :)
Процессы уборки мусора и вставки нового пакета запечатлены не были, ибо в первом не было ровным счетом ничего интересного, а во втором участвовали все и роль оператора выполнять было некому. Казалось бы, меньше сотни килограмм удерживают минимум 3 человека (присосок больше не было по вине абизян), но было очень тяжело! В результате «при помощи лома и чьей-то матери» © анек, мы засунули новый пакет на его законное место. Фиксируем его старыми штапиками сверху и снизу:

Это сообщение отредактировал Eugen2 - 16.04.2013 - 21:12

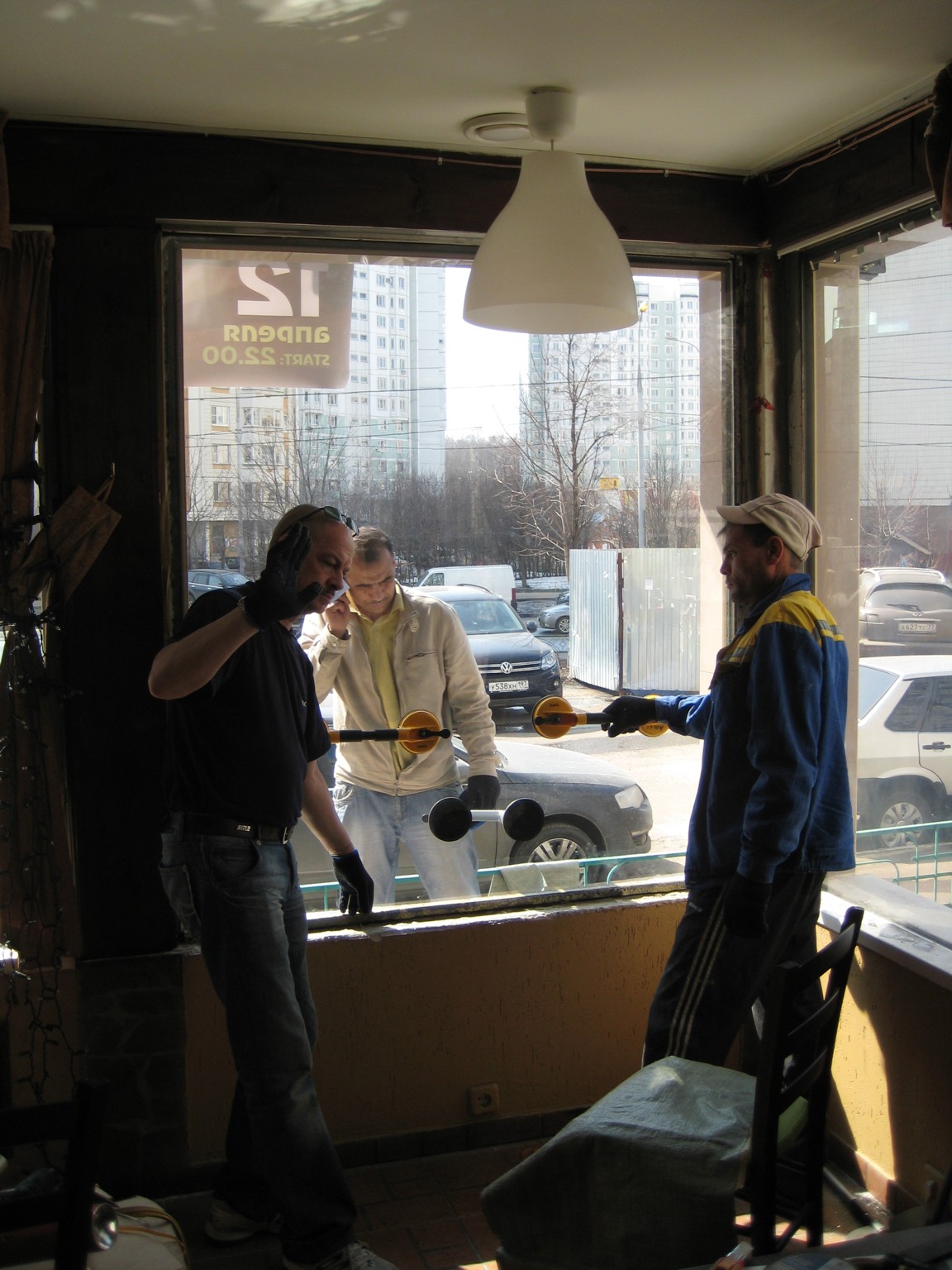

Проверяем положение:

Пропениваем по периметру:

Рабочая обстановка:

Далее собираем обратно отделку, устанавливаем подоконники (наружный мы уничтожили в процессе разбивки стекла, поэтому он новый, а для гнета на нем лежит мой домкрат). Где необходимо, используем силиконовый герметик.

Вешаем обратно всякую тряхомудию типа гирлянд и занавесок.

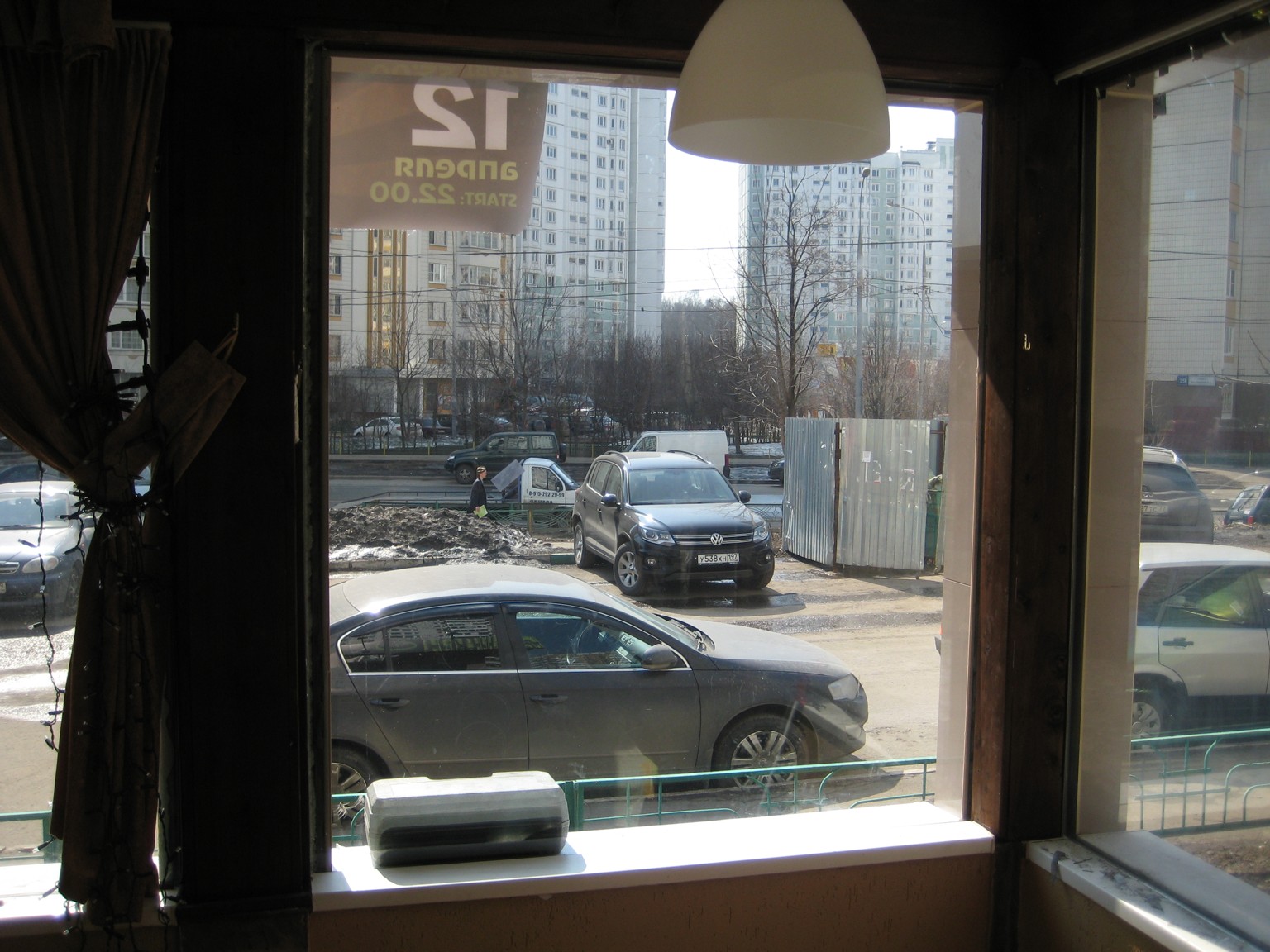

И считаем работу выполненной. Лишняя пена и герметик будут подрезаны чуть позже, после высыхания.

Счастливое лицо отмучившегося человека :)
На этом все!
