Сабвуфер для домашнего кинотеатра, Своими руками

В качестве предисловия скажу что все началось с этого:

Акустика своими руками
Стереоусилитель своими руками

Мои первые шаги в области электротехники и после того как оба проекта у меня получились удачно, появилось желанием собрать, что то более сложное. Мой взгляд остановился на субвуфере. Захотелось ощутить все прелести звуковых спецэффектов при просмотре фильмов.
Первое что я сделал - это определился с мощностью - до 100 ватт мне более , чем достаточно для комнаты. Ну а далее поиск чертежей и выбора НЧ динамика.

И вот он мой будущий саб
И динамик к нему

Стоимость его невелика около 2,5 т.р в интернет магазинах.
Пока ко мне почтой ехал динамик и фазоинфертер, я занялся подбором материалов. В соседней мебельной фирме нашел вот такой 30 мм плиту в отходах и там же за сотню рублей распилил по размерам. Поскольку размеры предложенные на сайте рассчитаны на 19 мм мдф, пришлось немного пересчитать, что бы внутренний объем остался без изменений.
Будет около 60 фотографий

Собираем на пару саморезов для оценки погрешностей распила, таковых не оказалось

Делаем разметку под фрезеровку динамика и фазика

Готовим ручной фрезер и вот мои фрезки для поделок , все делается исключительно в домашних условиях.

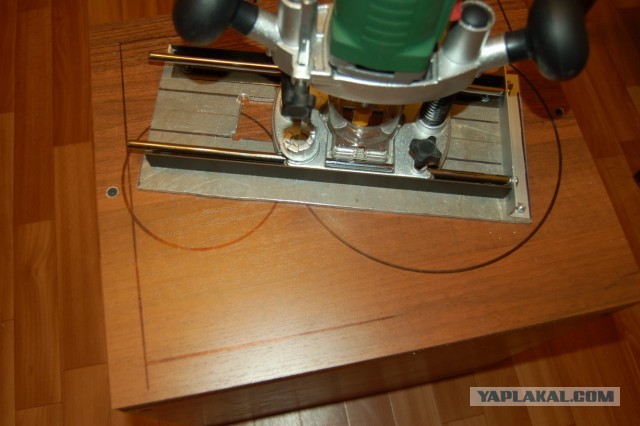

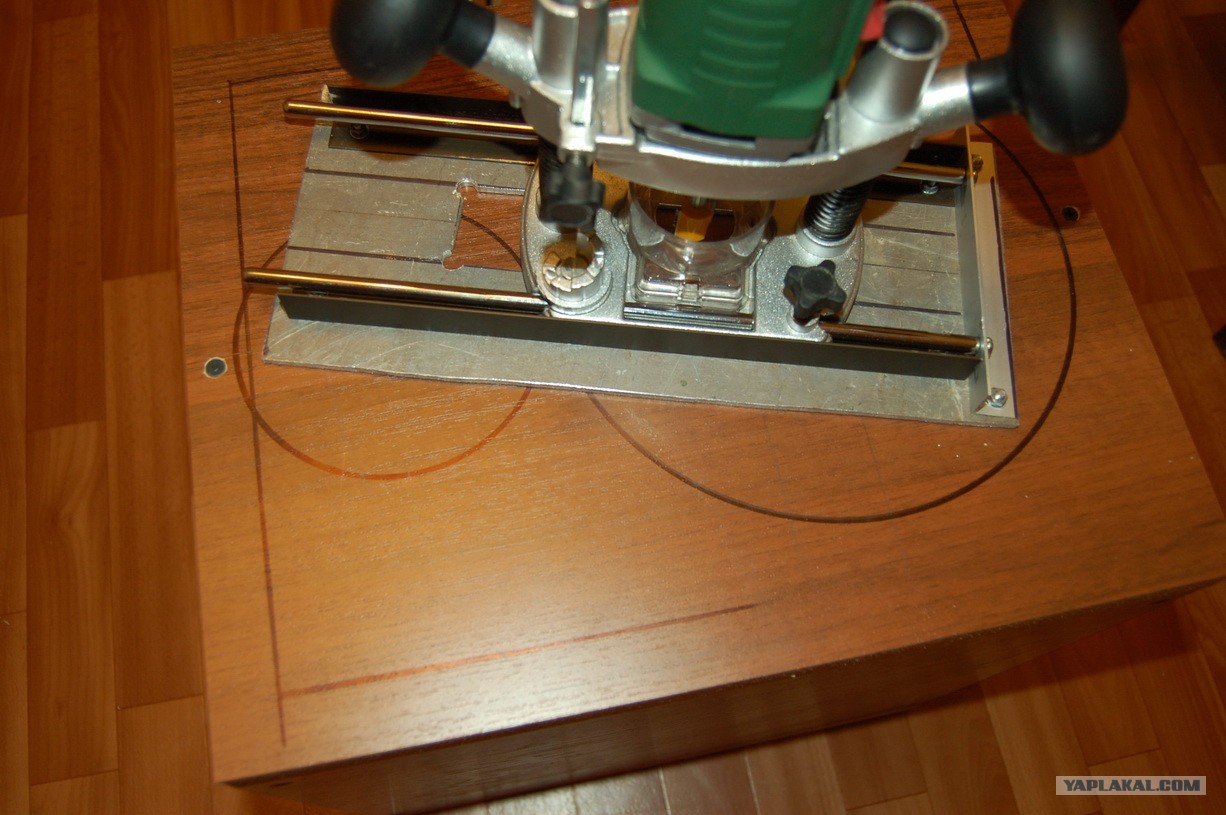

Поскольку для фрезера необходим циркуль для качественной фрезеровки, пришлось изготовить его из того что было

В итого получилась вот такая вещь, с помощью этого циркуля могу делать окружности диаметром от 60 мм

Начинаем фрезеровать , не забыв подключить пылесос

Вот такая вот красота получается)

приехал динамик и фазик, примериваем их

Фрезеровка под терминал

Снова примериваем

Теперь снимаем фаску со всех углов

Наступили праздники и вместе с сабом уехал к родителям в деревню. Там стенки саба склелил полиэфирной смолой( чем то на эпоксидку похожу, но сохнет 40 минут) и затянул на длиннющие саморезы

После праздников занялся шпатлевкой корпуса. сначала хотел лишь болты заделать. Но потом решил что если делать то делать качественно в итого все стороны большим шпателем проходил что бы плоскость была идеальна. После обработки наждачкой нанес более мелкую шпатлевку по пластику.

После шпатлевки уже все шкурится мелкие огрехи выявляются проявочным порошком. Далее грунтовка , сушка сутки , потом опять обработка наждачкой. Наносится металлик основа сушится и покрывается автолаком. В итоге получаем вот такой красивый корпус

И еще пара видов

И вблизи оценить покраску)

Приложим динамик вроде все нормально

Проклеиваем изнутри корпус таким вот антирезонансным материалом. Какая то фольга на битумной основе

Также после проклеиваем таким вот демпфируюшими плотными матами

Теперь в сабе светло и тепло

прикручиваем все на корпус

Далее был выбор выточить шипы. но опять перемещать саб с ними неудобно нужно что то подкладывать под них что бы линолеум не порвался , сзездил в мебельный магазин и купил ручки железные чем то покрытые и привинтил

Вот так выглядит с ними

В принципе с сабом все закончил теперь очередь усилителя. была мысль сделать саб активным и все во внутрь запихнуть, но мне как то не очень такое исполнение потому будет отдельный усилитель для него. Поскольку ранее я смог собрать впервые в жизни усилитель удачно на TDA7294 то начал делать на этих же микросхемах в мост. Но почитав что такой усилитель только на 8 омную нагрузку рассчитан то начался выбор боле сложного для меня усилителя на транзисторах. Перелопатив кучу информации остановил свой выбор на " Ланзаре" вот его схема. Мощность можно получить с него 200Ватт и более
