Меняем аккумулятор в навигаторе Garmin, На примере Garmin Nuvi 205w


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

ivanmeneger	12.02.2013 - 20:39 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	183 Начну пожалуй с самого страшного - это мой первый пост, прошу сильно не пинать. Есть у меня старенький, но очень надежный навигатор Garmin. Всё в нем меня устраиволо, но вот недавно обнаружил что аккумулятор не держит заряд даже две минуты. Решил с этим разобраться, ну и подумал на Яп залить, может полезно кому будет. Я думаю 80% других навигаторов можно отремонтировать аналогично. И по местным стандартам просьба не ломать, будет ещё 17 фото. Фотографировал паяльником.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

ivanmeneger	12.02.2013 - 20:44 [ показать ]

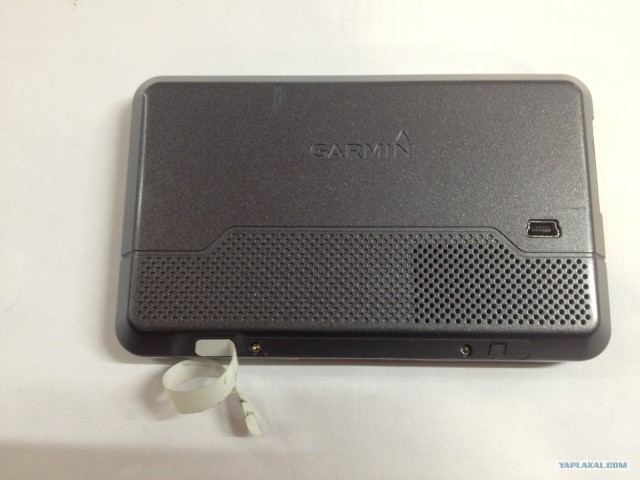

Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Первым делом отрываем красивую этикетку с лэйблом Гармин, под ней находим пару винтов, откручиваем. Далее навигатор делится на две части.
	[^]

ivanmeneger	12.02.2013 - 20:46 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Демонстрируем не совсем конечно новенький но очень полезный набор насадок с отверткой, если где увидите такой, берите не сомневайтесь, штука полезная.
	[^]

ivanmeneger	12.02.2013 - 20:48 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Половиним наш навигатор, только вот шлейф от основной платы мешает дальнейшим операциям, нужно его отсоединить.
	[^]

ivanmeneger	12.02.2013 - 20:53 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Вот он родной аккумулятор крупным планом. Что интересно - на этикетке написано что состав аккумулятора литий-ион !
	[^]

ivanmeneger	12.02.2013 - 20:55 [ показать ]

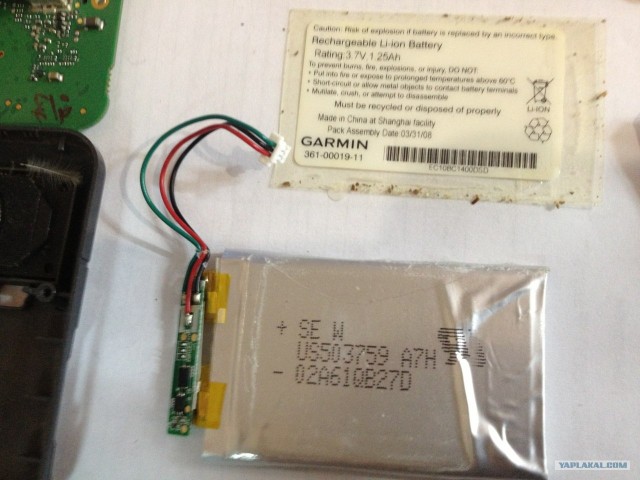

Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Безжаластно срываем кучу скотча, отрываем этикетку и видим ..... Литий-полимерный аккумулятор производства SONY, есть мнение что этикетки у производителя остались от ещё литий-ионных аккумуляторов, и они наголо продолжают их клеить.
	[^]

ivanmeneger	12.02.2013 - 21:02 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Внимательно изучив аккумулятор видим на нем цифры 503759, ну если кто не знает то 50 это толщина в миллиметрах уменьшеная в 10 раз, 37 ширина ну а 59 длинна аккумулятора. Поискал в интернете думал может чего потолще найду, соответственно емкости прибавится. Что то не повезло с этим, был толко один вариант на фото ниже. Но только он немного великоват оказался, решил не ставить, всё равно 95% времени навигатор в прикуривателе торчит.
	[^]

ivanmeneger	12.02.2013 - 21:08 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	В итоге покопавшись тут нашел http://cellfaktor.ru/catalogtovar.php?cat=3&tov=20&id=93 то что мне нужно, правда выбирал из двух. Один производства китай без имени 1100 мАч, другой ET 1200 мАч. ET понравился больше, как то сделан по приятнее.
	[^]

ivanmeneger	12.02.2013 - 21:09 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Ну на всякий случай подгонка непосредственно на аппарате
	[^]

ivanmeneger	12.02.2013 - 21:13 [ показать ]

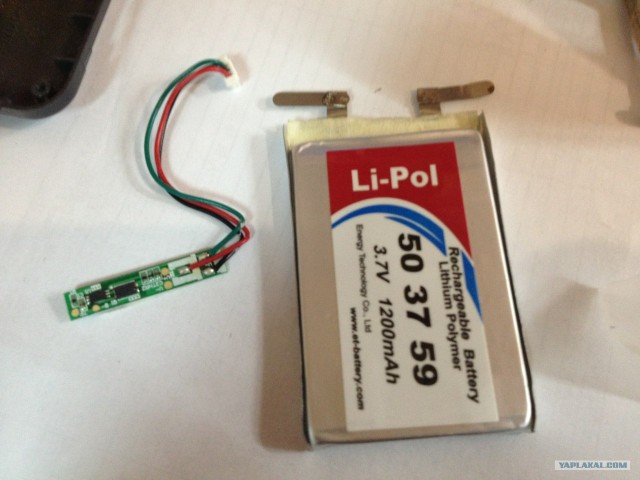

Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Далее нам нужно родной контроллер перепаять на новый аккумулятор, и продаваны порекомендовали это сделать, говорят так лучше для аккумулятора. Если кому интересно почитать про этот контроллер рекомендую сдесь посмотреть http://cellfaktor.ru/items.php?it=13
	[^]

ivanmeneger	12.02.2013 - 21:16 [ показать ]

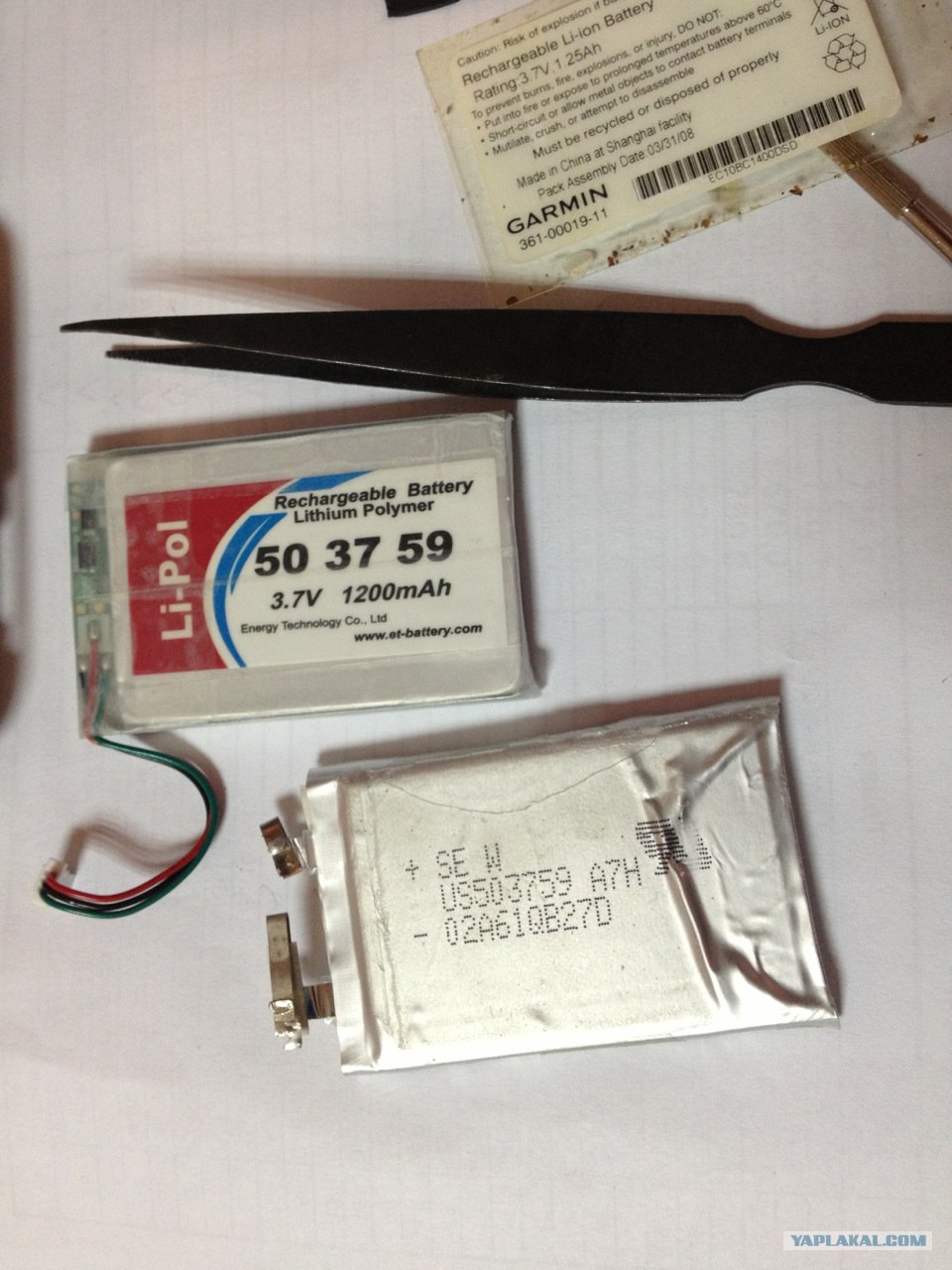

Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Сам процесс перепайки не фотографировал. Вот новенький аккумулятор с перепаянным контроллером, всё аккуратненько заизолировано, скотчем для бумаги. К стати штука очень удобная, тоже рекомендую использовать как изоленту, только поприятнее на ощупь.
	[^]

ivanmeneger	12.02.2013 - 21:18 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Нашёл двухсторонний скотч, приклеил к аккумулятору, чтобы в процессе эксплуатации его не кидало по корпусу. Это сообщение отредактировал ivanmeneger - 12.02.2013 - 21:33
	[^]

ivanmeneger	12.02.2013 - 21:20 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Вклеиваем в корпус.
	[^]

ivanmeneger	12.02.2013 - 21:21 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Всё стараемся подключить так как было, иначе будет не хорошо, и конечно смотрим, может забыли чего подключить.
	[^]

ivanmeneger	12.02.2013 - 21:25 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Набираемся терпения, собираем, закручиваем, защелкиваем, ставим в правильном положении выключатель, а не так как я! Снова пришлось его разбирать. Ну да ладно. Нажимаем кнопочку включения, ощущаем момент волнения, пространство вокруг замирает, время кажется остановилось и......
	[^]

ivanmeneger	12.02.2013 - 21:30 [ показать ]
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	И надо же всё работает, сами себе удивляемся, думаем что мы первокласные электронщики, ремонткники техники, хвастаемся. P.S. В Аккумуляторе с завода было 70% заряда, зарядил его по полной, продавцы рекомендовали сделать так. Это пожалуй последняя картинка, я парочку исключил из данного поста. Всем спасибо за внимание. Я не вигитарианец конечно но от петрушки не откажусь :)
	[^]

BartSimp	12.02.2013 - 21:32 [ показать ] 12
Статус: Offline Весельчак Регистрация: 19.05.11 Сообщений: 140	ну и сколько теперь по времени от аккумулятора работает? за руки растущие из плечей держи укроп Это сообщение отредактировал BartSimp - 12.02.2013 - 21:34
	[^]

xromyc	12.02.2013 - 21:37 [ показать ] 0
Статус: Offline Шутник Регистрация: 18.06.12 Сообщений: 30	За прямые руки и обучение всегда зелень, да-да хороший вопрос сколько заряд держит? а то мой новый, что-то совсем плохо заряд держит, максимум час
	[^]

~~Kedrovich~~	12.02.2013 - 21:37 [ показать ] 1
Статус: Offline Прохожий Регистрация: 19.10.11 Сообщений: 0	У меня вопрос, а где такие маленькие аккумы купить можно ( кроме китайских сайтов )? Мне самому давно надо поменять аккум в навигаторе, а он там чуть ли не в пакетике, а не в твердом корпусе.
	[^]

~~UstasAlex~~	12.02.2013 - 21:38 [ показать ] 35
Статус: Offline Похухоль Регистрация: 29.06.11 Сообщений: 0	главное наклейку гармина обратно припиндячил))) типпа не бит не крашен. молодца
	[^]

Agrat	12.02.2013 - 21:42 [ показать ] 0
Статус: Offline Балагур Регистрация: 23.04.10 Сообщений: 846	Автор молодец! Пост конечно полезный, но в следующий раз, заранее текст накидай либо в word, либо просто в блокнот, а потом заливай с каждой фотографией, так будет быстрее и у жителей Япа будет меньше сломанных F5
	[^]

Ленинградец	12.02.2013 - 21:43 [ показать ] 7
Статус: Offline Весельчак Регистрация: 8.04.11 Сообщений: 112	Жаль, что в Сети не нашлось сразу. Вот они, твои родные аккумуляторы: А вот и видео, где мужик, говорящий на вражеском языке меняет аккумулятор на похожей модели (у него только шлейфа как у тебя нет) Ссылок в Сети, где продается твой родной аккумулятор - море. Цена в Москве (ты же из Москвы?) - около 500 рублей. P.S. Тему позеленил Это сообщение отредактировал Ленинградец - 12.02.2013 - 21:44
	[^]

ivanmeneger	12.02.2013 - 21:44 [ показать ] 2
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 22	Я ещё не тестировал его, обычно в машине он у меня катается. Сегодня был пешком в незнакомом месте, потерялся, потом вспомнил навигатор то с собой. Включил, а он даже спутники не нашёл отрубился, ну я и психанул поменял его. На старом аккумуляторе по переулкам водил меня, я помню пельменную искал там, но по времени я даже не заморачивался. В любом случае не меньше заводских показателей.
	[^]

~~laf75~~	12.02.2013 - 21:45 [ показать ] 2
Статус: Offline Ярила Регистрация: 10.07.12 Сообщений: 1293	Ага про наклейку тоже пометил, хитрец, так запишем - гармин с рук не покупать.
	[^]

ivanmeneger

12.02.2013 - 21:50

Статус: Offline

Шутник

Регистрация: 12.02.13
Сообщений: 22

Цитата

У меня вопрос, а где такие маленькие аккумы купить можно ( кроме китайских сайтов )?Мне самому давно надо поменять аккум в навигаторе, а он там чуть ли не в пакетике, а не в твердом корпусе.

Я всё на Митинском Радиорынке нашёл на 3-м этаже. В китае не заказывал. Так прям сразу по месту. Только просят навигатор с собой приносить, чтобы по месту можно было подобрать.

Добавлено в 21:52

Цитата

Ленинградец

А емкость какая у "родного" аккумулятора ? Что то там сразу и не понять.

Это сообщение отредактировал ivanmeneger - 12.02.2013 - 21:55

[^]
