Лазерная указка: ЖГЁТ!, причем в буквальном смысле...

Мини-исследование по безопасности фиолетовых лазерных указок.
А столь ли безопасные лазерные указки, которыми сегодня играют наши дети?
В результате собственного мини-исследования сообщаю: новомодной (ультра)фиолетовой лазерной указкой можно запросто сжечь сетчатку глаза.
Если Вы собираетесь купить такую указку ребенку - подумайте дважды.
5 фото

2.
Сегодня наиболее распространены лазерные указки 3х типов:
1. Красные - длина волны 635 нм, это диодый лазер
2. Зелeные - 532 нм, это цепочка из лазерного инфракрасного диодного лазера 808 нм, тот накачивает Nd:YAG твердотельный лазер излучающий на еще более инфракрасной длине волны 1064 нм, и после этого установлен нелинейный кристал КТП генерирующий т.н. вторую гармонику, т.е. 1064/2 = 532 nm
3. Фиолетовые - 405 нм (диодный лазер).
Есть еще желтые (593 нм) и голубые (473 нм), но они относительно редки.

Из соображений безопасноти мощность лазерных указок ограничена 5-ю милливаттами, и соответственно стандартная надпись на лазерных указках: "Power <5 mW". Вызвано это тем, что при попадании лазерного пучка большей мощности можно выжечь сетчатку глаза - т.е. реально там будет перманентная дырка, а не временное ослепление. По собственному опыту могу сказать что это совсем не больно, но будет раздражать всю жизнь (об этом далееее).

Это сообщение отредактировал sergeis - 12.02.2013 - 21:18

3.

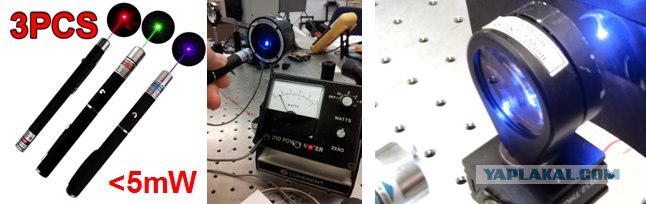

Недавно мне в моей лазерной лаборатории понадобился источник света на 405 нм - самое дешевое и быстрое - это взять фиолетовую лазерную указку которая на ебее стоит <$10 . Что и было сделано - закупил несколько указок, и конечно первым делом замерил мощность лазерного света (картинка внизу).
Каково было мое удивление, когда несмотря на надпись "output power <5mW" измеритель мощности лазера уверенно показал, что все модели фиолетовых указок выдают от 40 мВт до 60 мВт (картинка внизу). Это в 10 раз больше предельно допустимой по технике безопасности!

"На глаз" фиолетовая указка не выглядит очень яркой - зеленая и красная указки кажуться гораздо ярче. Это из-за того, что чуствительность глаза в фиолетовой области очень мала, ведь 400 нм - это уже почти невидимый ультрафиолет. Именно поэтому яркость фиолетовой указки зависит от того куда посветить - под ультрафиолетом почти всё "светиться" (люминесценция) и мы видим этот вторичный свет.
Зеленые и красные указки обычно <5 мВт и очень яркие, а вот фиолетовая - если ее видно - наверняка имеет гораздо большую мощность.

4.
Картинка внизу показывает что фиолетовая лазерная указка уверенно прожигает черную бумагу и изоленту. Использовал обычную линзу с фокусным расстоянием порядка 3 см. Замечу, что глаз - еще более короткофокусная линза и на сетчатке глаза, по моим оценкам, при прямом попадании такой указки перманентная дырка выжигается за примерно 0.1 секунды.
Если у вас есть фиолетовая указка, и Вы хотите выяснить "а безопасна ли она" - и у вас нету измерителя мощности лазера - возьмите короткофокусную линзу (например маленькая лупа) и сфокусируйте пучек на черную бумагу. Подержите в одной точке пару секунд - если появится дым, то не давайте такую игрушку ребенку

5.
Внизу короткий фильм иллюстрирующий мощность фиолетовой указки.
Что будет если такой лазер попадет в глаз?
За 'адцать лет работы с лазерами мощности вплоть то 100 Вт в непрерыве и 10 Гигаватт в импульсе себе в глаз я заехал с последствиями один раз отражением от металлического блестящего часового ремешка (часы выкинул, теперь у меня с черным ремешком). В результате в сетчатке одного глаза образовалась "дырочка" по размерам соответствующая одной буковке в книжке. Это типа "dead pixel", но не такой как на экране монитора или фотоаппарате - вместо этого эта точка воспринимается глазом как пятно того же цвета и яркости что и детали вокруг этого пятна. Т.е. реально если лист черный, то точка черная и не мешает, если серый - то и точка серая и сливается с окружением. Но если в данной точне находиться деталь - например буква, то она как бы исчезает. Эффект такой же как и от слепого пятна которое есть у каждого. Мешает не сильно, но первые несколько лет раздражает...
КОНЕЦ


Это сообщение отредактировал sergeis - 12.02.2013 - 21:04

На 1 и 2 картинках мощность 5 мегаватт. Милливатты - это mW.

Абалдеть 5 мегаватт )))))

А я об 1Вт мечтаю...

Меч джедаев

1. Лазерный диод.
2. ...
3. Диодный лазер.

Масло масляное?

Битый пиксель в глазу? Да ты терминатор!

похЪй! куплю и буду по комарам стрелять

скорее "планетарный разрушитель"

Автор, а ИК лазеры? По идее еще опаснее чем фиолетовые?

А какой мощности лазер требуется для нарезки, например, оргстекла(5 - 10мм) или тонкого листа алюминия(0.5 - 1мм)?

Лазеры в bluray записывалках имеют мощность порядка 0.5 Ватта и более. Поверьте, это будет жечь комаров неплохо. Особенно сидящих на ком-нибудь .

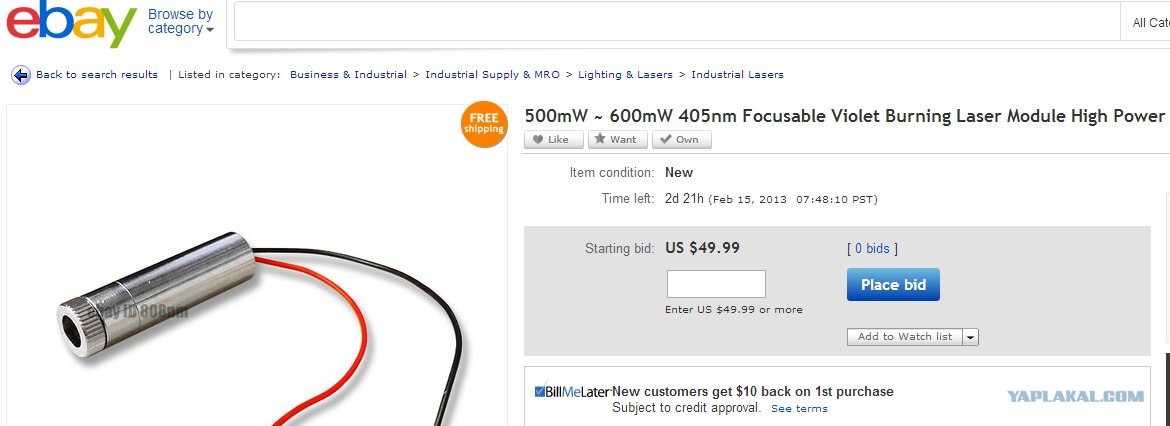

Купить можно на ebee начиная от 40 долларов... Например за $50 полуватник (я Вам не говорил) внизу...
Погуглите сами, найдете и >1 Вт, например самопал здесь на 1.3 Вт, а тут диодные лазерны на 1Вт

Это сообщение отредактировал sergeis - 12.02.2013 - 21:02

вроде как чем ближе к синему тем больше энергия кванта. Т.е. синий луч мощнее красного например. Ультрафиолет и инфракрасный находятся на разных концах воспринимаемого нами диапазона так что ИК свет наоборот менее мощный.

ПыСы: могу ошибаться, давно в физике не ковырялся.

Это сообщение отредактировал speedys - 12.02.2013 - 21:05

Интересная мысль. А если буковка "м" еще больше? MW - ваще супермегаватты будут?

Не совсем верно. Мошность луча - это общее количество энергии в секунду, т.е. это количество фотонов помноженное на энергию одного фотона. Это как килограмм ваты и килограмм свинца, кг он везде кг.
Просто в ультрафиолетовом пучке той же мощности меньше фотонов чем в инфракрасном.
Важна именно мощность пучка и то как свет данной длины волны взаимодействует с сетчаткой (как поглощается)

Ультрафиолетовый, как и инфракрасный опасны тем что глазом их или плохо, или совсем не видно. Ультрафиолетовый почти всегда проявиться даже если он напрямую глазом не виден - от него будут в видимом диапазоне светиться практически все поверхности. А вот инфракрасный - как например в вашем пульте управления теликом - не виден вообще глазом, поэтому мощные инфракрасные лазеры более опасны, ваш глаз даже не среагирует на "вспышку" и не закроется как при попадании лазерной указки. Кстати многие фотокамеры видят инфракрасный - "попробуйте посветить" в камеру дистанционным пультом управления.

Но ИК лазеры в общем детишкам неинтересны, лазерные указки красиво когда виден луч. Так что с ними в смысле безопасности проблем нет.


Добавлено в 21:16

Изначально там было MW, я уже поменял на mW дабы чересчур образованные ЯПовцы не мучались
(Та картинка была с рекламы где покупал указки, а в магазинах зачастую все пишут заглавными буквами...)

Это сообщение отредактировал sergeis - 12.02.2013 - 22:07

Из инструкции к промышленному лазеру:
Оставшимся глазом не смотреть на луч!

Когда я прожег себе глаз у меня какие-то другие менее лестные версии были...
Терминатор - это на много приятнее.
Спасибо!

sergeis

а ещё научите ребёнка быстро отворачиваться от пидарасят с лазерами которые светят им в глаза и по возможности пиздить их, а если не справляется сам просить вас. лазерная указка более опасна окружению а не хозяину

Я в детстве чуть было не утонул, купаясь в речке на камере от автомобильного колеса. Когда вернулся домой изрезал камеру ножом. Типа она виновата.
Но я был мелким, а ты-то чего часы выкинул?

попробовать бы
Пиу-пиу. Пыщ-пыщ!!!!



Это сообщение отредактировал AlFonso - 12.02.2013 - 21:58

В прошлом году, у меня знакомый такой заказал.
Если его перебрать, мощность повысица. Если будете заказывать, то ищите серию ZVER (до 10W)

Это сообщение отредактировал usr80 - 12.02.2013 - 21:48
