Вот решил написать, а местами даже показать чем я занимаюсь на работе. Будет 31 фотография, просьба не ломать.(качество фото не очень, фоткал на телефон)

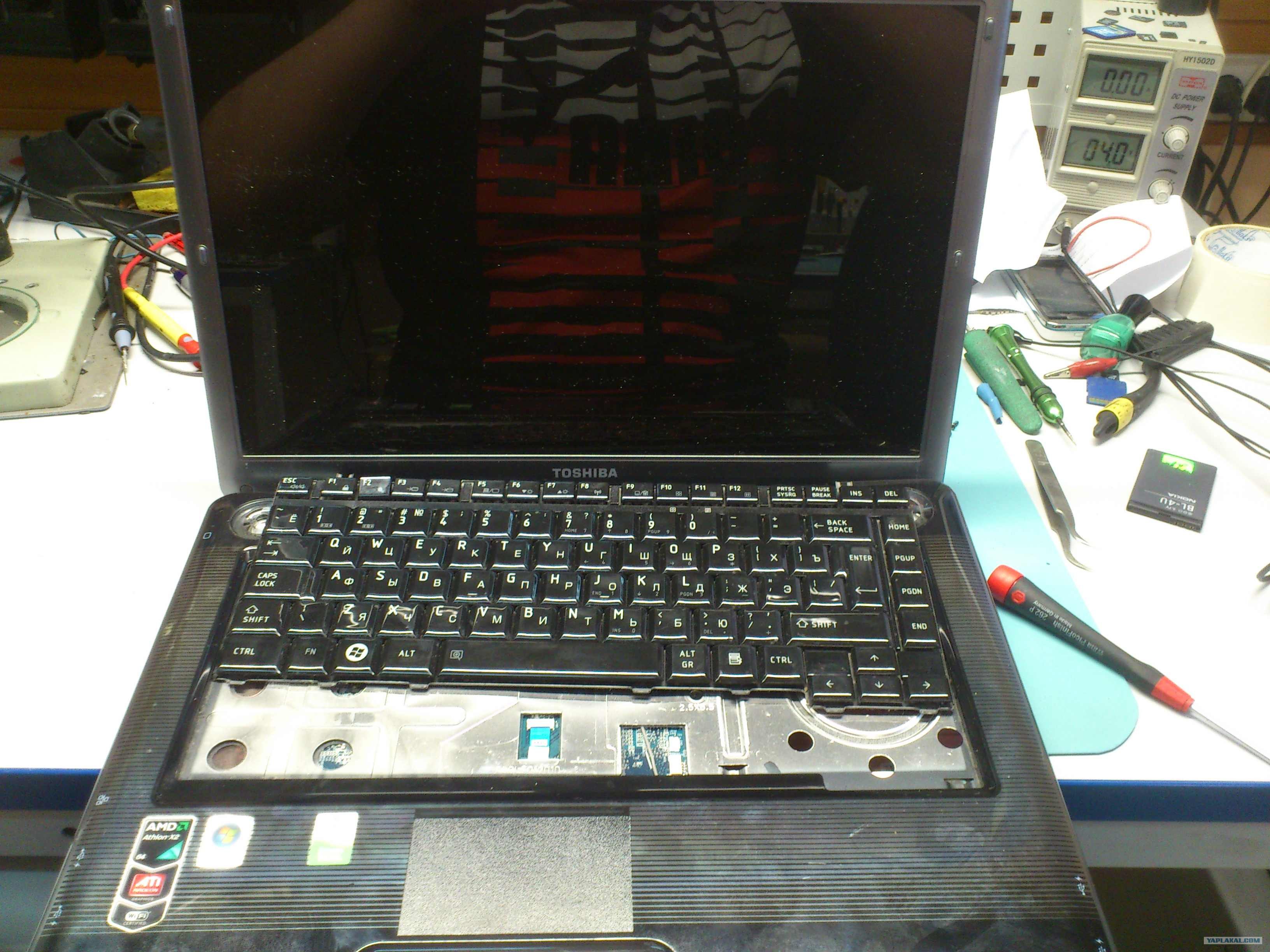

Итак, я ремонтирую я значит всякую технику, в основном сотовые и ноутбуки. И вот в один прекрасный день приносят ноутбук Toshiba. Со слов клиента нет изображения.

Ремонт ноутбука

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
alexerror
12.12.2012 - 08:54
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105

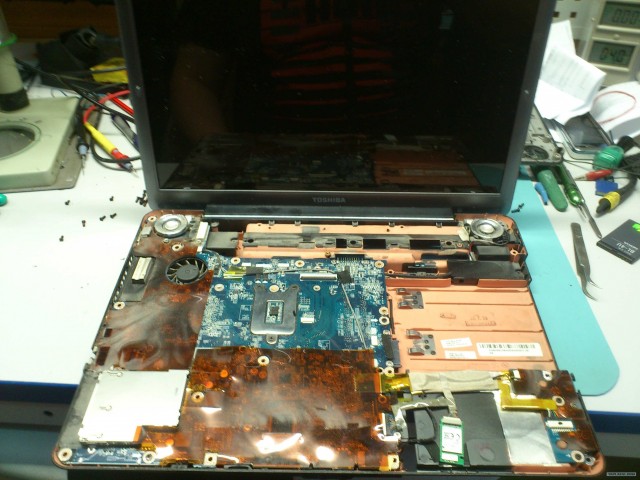

Ну нет, так нет, "Будем искать". Разбираем пациента

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:55
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Лишние крышечки

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:55
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Клавиатура нам пока тоже не пригодится

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:56
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Лезем дальше

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:56
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
И вот она МАТЬ:) Спиной:

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:57
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Лицом:

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:58
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Справа от процессора северный мост совмещенный с видеочипом, над ним и будем колдовать вот на таком "операционном" столе

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 08:59
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Приделываем к плате "ножки"- что б бежала по дорожке:)

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:01
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
И устанавливаем на термостол. Если интересно, станция ТЕРМОПРО. А столик в режиме разогрева кушает 2,5кВт

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:01
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Цельсь! Наводка верхнего нагревателя на чип осуществляется с помощью лазера.

Это сообщение отредактировал alexerror - 12.12.2012 - 09:02

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:03
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
И устанавливаем верхний нагреватель. Слева ставится термодатчик, по которому станция будет измерять температуру платы.

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:06
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Вот по такому термопрофилю это все должно греться:
Красный-температура платы
Синий-температура нижнего подогрева
Зеленый-температура верхнего подогрева
Как видим греются не слабо 370 градусов:)



Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:06
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Ну это в теории, а на практике все было вот так

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:07
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
И вот он чип у нас в руках

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:07
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105

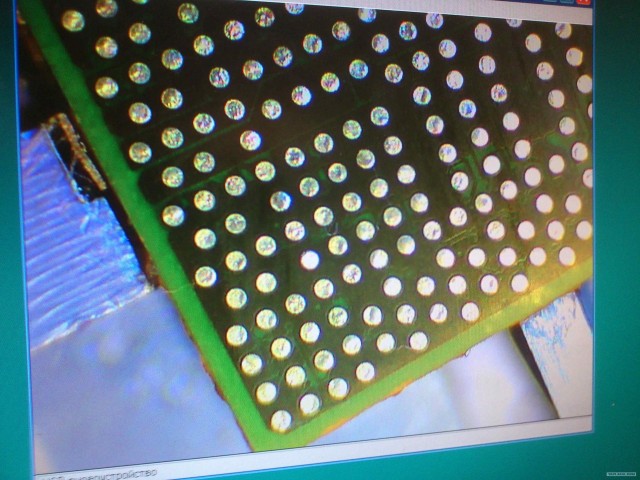

Остатки припоя под микроскопом

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:08
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Микросхема под микроскопом

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:09
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Маркировка (чуток не в фокусе:)

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:09
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
А это осталось на плате

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:10
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Берем паяльник по мощнее, плетенку и убираем старый бес свинцовый припой

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:11
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Саму микросхему зажимаем вот в такой держатель

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:12
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
И тоже аккуратно убираем старый припой

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:12
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105

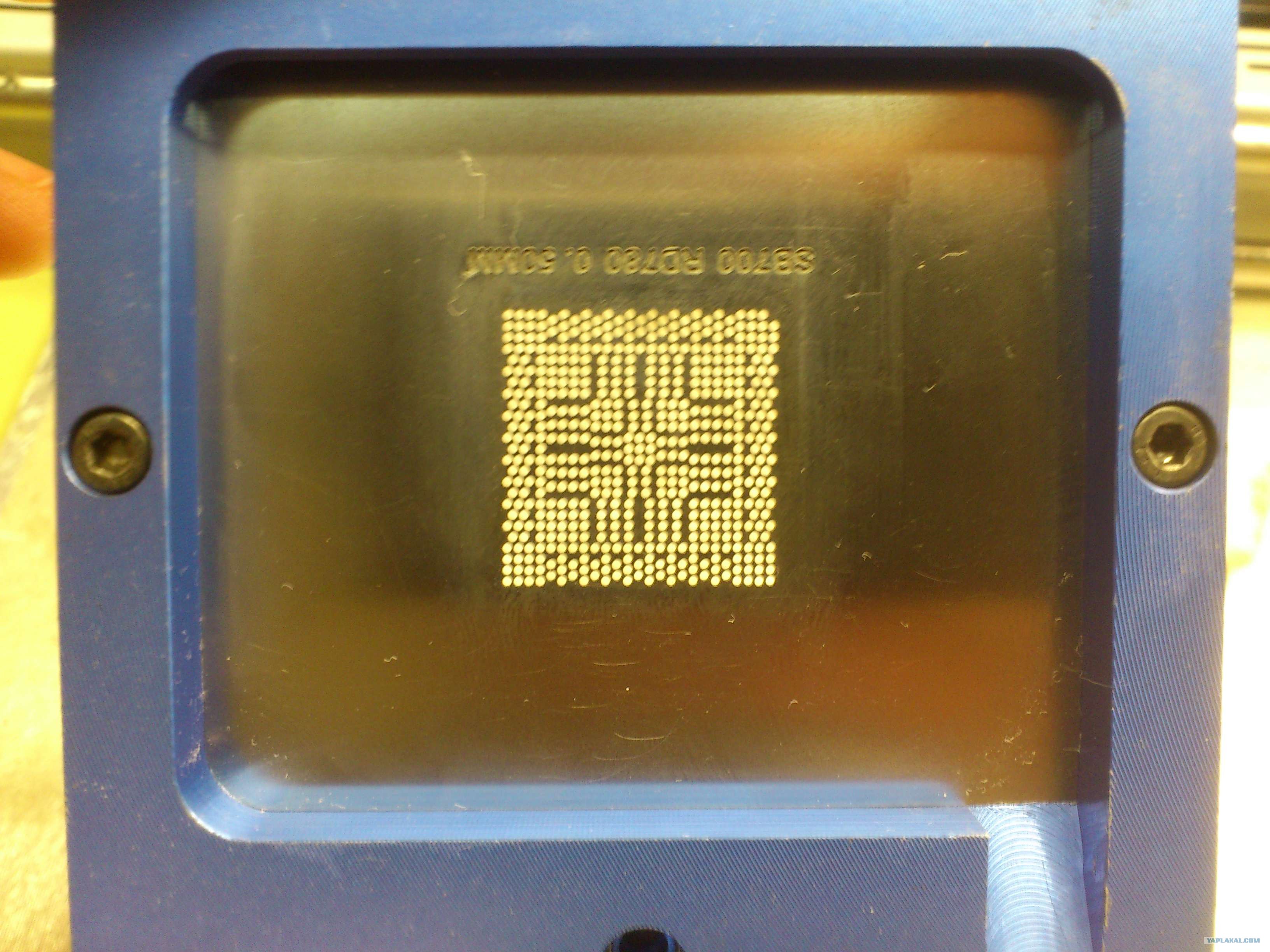

Теперь надо на микросхему поставить новые шары. Делается это с помощью вот такого трафарета

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:13
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105
Позиционируем. И закремляем.

Ремонт ноутбука

[^]
alexerror
12.12.2012 - 09:14
Статус: Offline


Весельчак

Регистрация: 12.09.08
Сообщений: 105

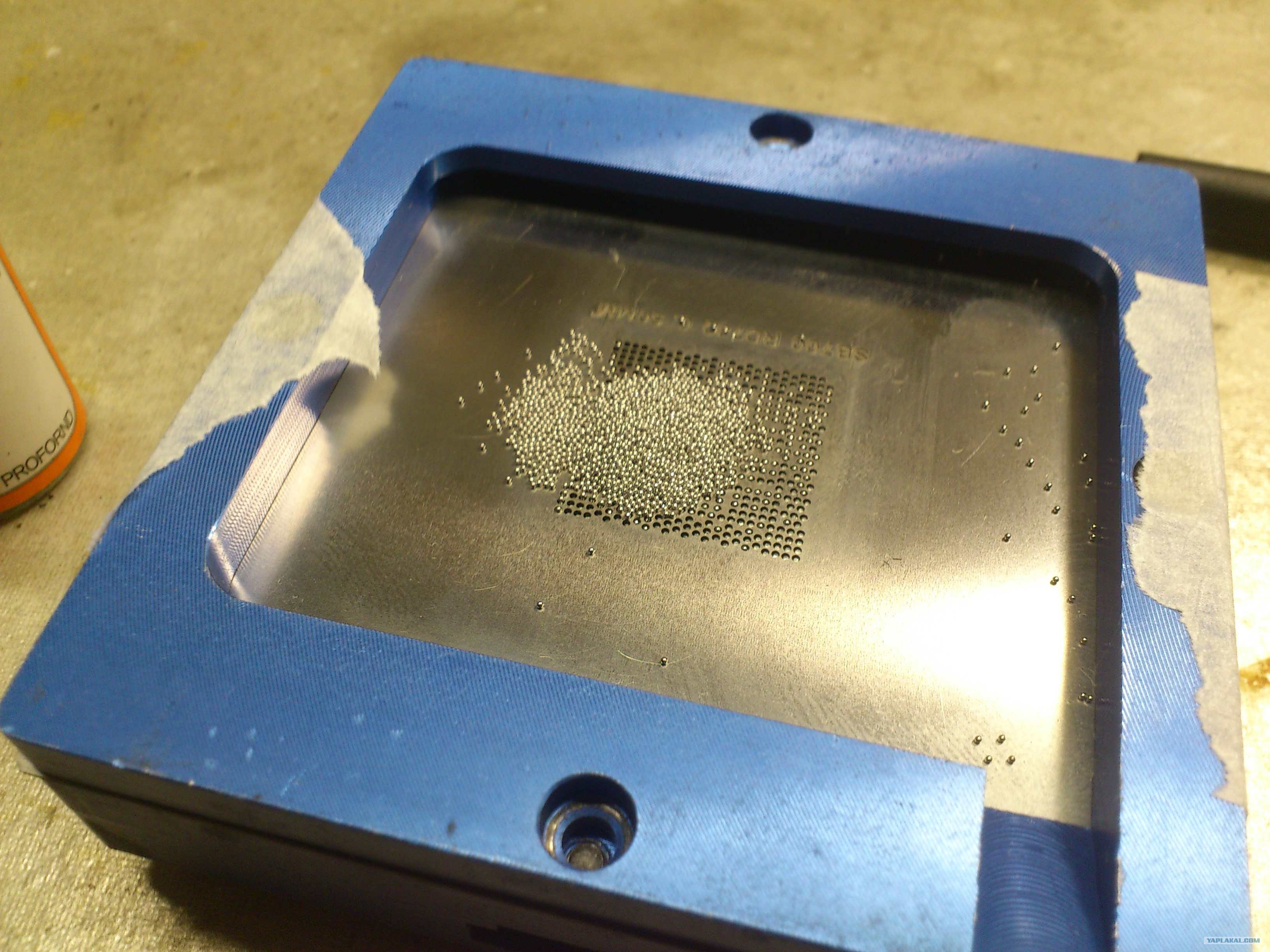

А вот и шары:) Диаметр 0,5мм. Засыпаем, распределяем, убираем лишнее.
