Коляска для дочки, 15 картинок

Будет несколько картинок и текста, просьба не ломать, об окончании сообщу.

Предистория:
Есть у мелких детей такая особенность: поиграв чуть-чуть своими игрушками, они становятся им нафиг не нужны, но когда выходишь на детскую площадку - любят схватить чужое и начать с ним носиться. Наигравшись с вожделенной чужой игрушкой - минут через 5 она забывала о ее существовании.
В какой-то момент у дочи проснулась непомерная тяга к маленьким детским коляскам. Я думал, что поиграется немного с чужими и "отпустит", ан нет. Каждый раз выходя на площадку и увидав коляску, подбегала и начинала катать. Стоит заметить, что хозяев колясок такой расклад не всегда устраивал, из-за чего случались неоднократные кофликты с последующей физической расправой. После очередного конфликта было принято решение о покупке своей коляски, ну мб хоть своя коляска ей надоест.... День покупки и последующую неделя ребенок не выпускал этот выкидыш кетайской промышленности из рук, даже прием на пищи и в туалет ходили с коляской, но все хорошее дешевое рано или поздно ломается. Сломалась ессно и коляска, сделанная из мягких пластиковых трубочек. Мама наша пыталась скотчем подмандить трубки и усилить крепеж, но все тщетно, приговор коляске был оглашен еще при выпуске: 2-3 дня эксплуатации, потом новая коляска...

А теперь история:
За дело взялся отец. Захотелось иметь прочную и легкую коляску, плюс намек на индивидуальность конструкции. В ближайшем строймаге были куплены 5 бамбуковых палочек по 30руб. для легкости конструкции и порядка 32 винтиков и гаечек М3.

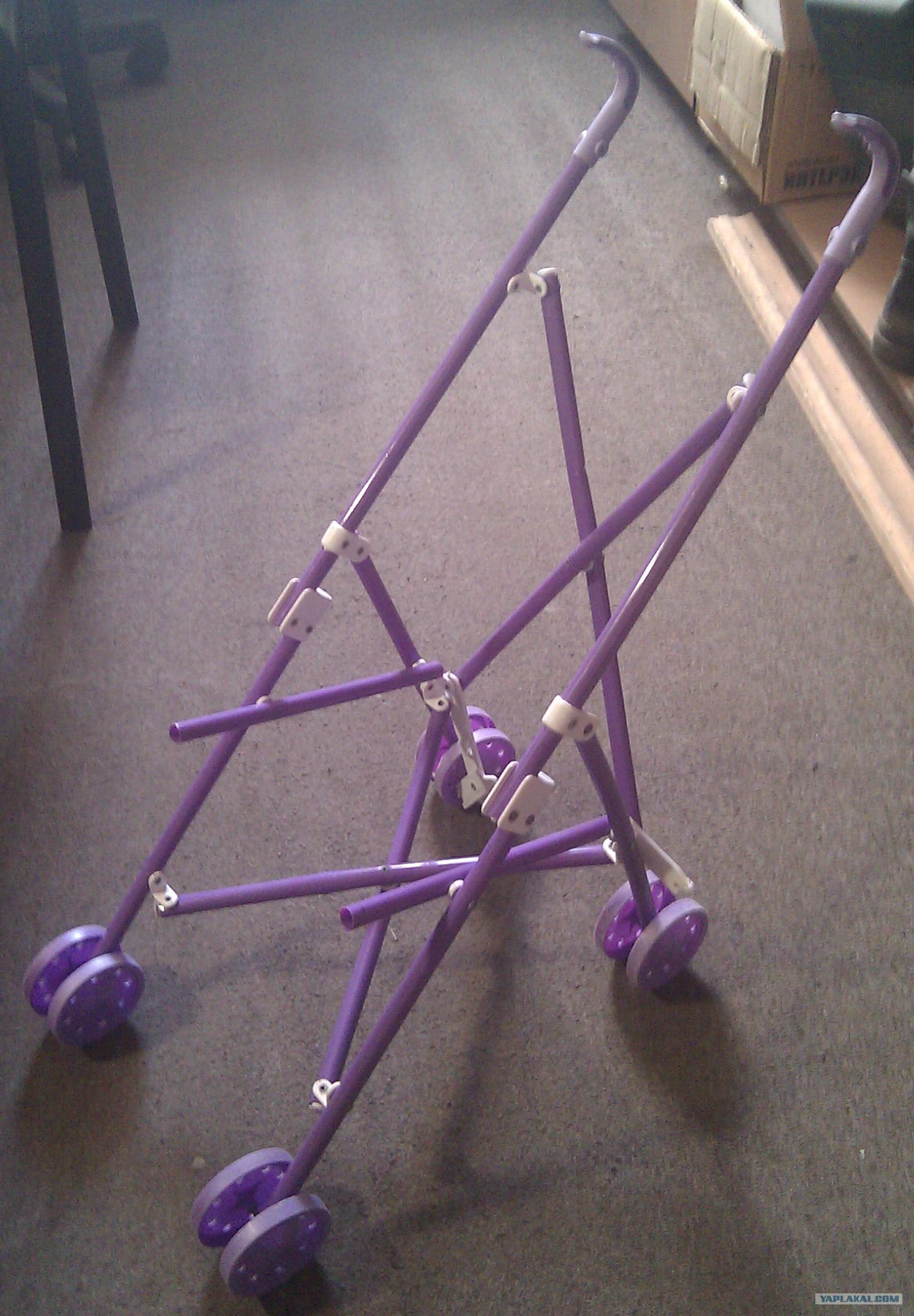

Вот наш донор: от него мы возьмем всю фурнитуру, заменив трубки на бамбук.

После замера длины трубок коляски-донора, бамбуковые палки были распилены ножовкой на соответствующие длины. Получилась кучка из 12 палочек

Для того, чтобы коляска получилась складной, кетайцы насверлили в доноре совершенно дикое количество дырочек и соединили все это безобразие различной фурнитурой. Делать нечего, нужно сверлить. Можно дома, шуриком, но на работе есть чудесный агрегат, который сильно облегчит процесс сверления.

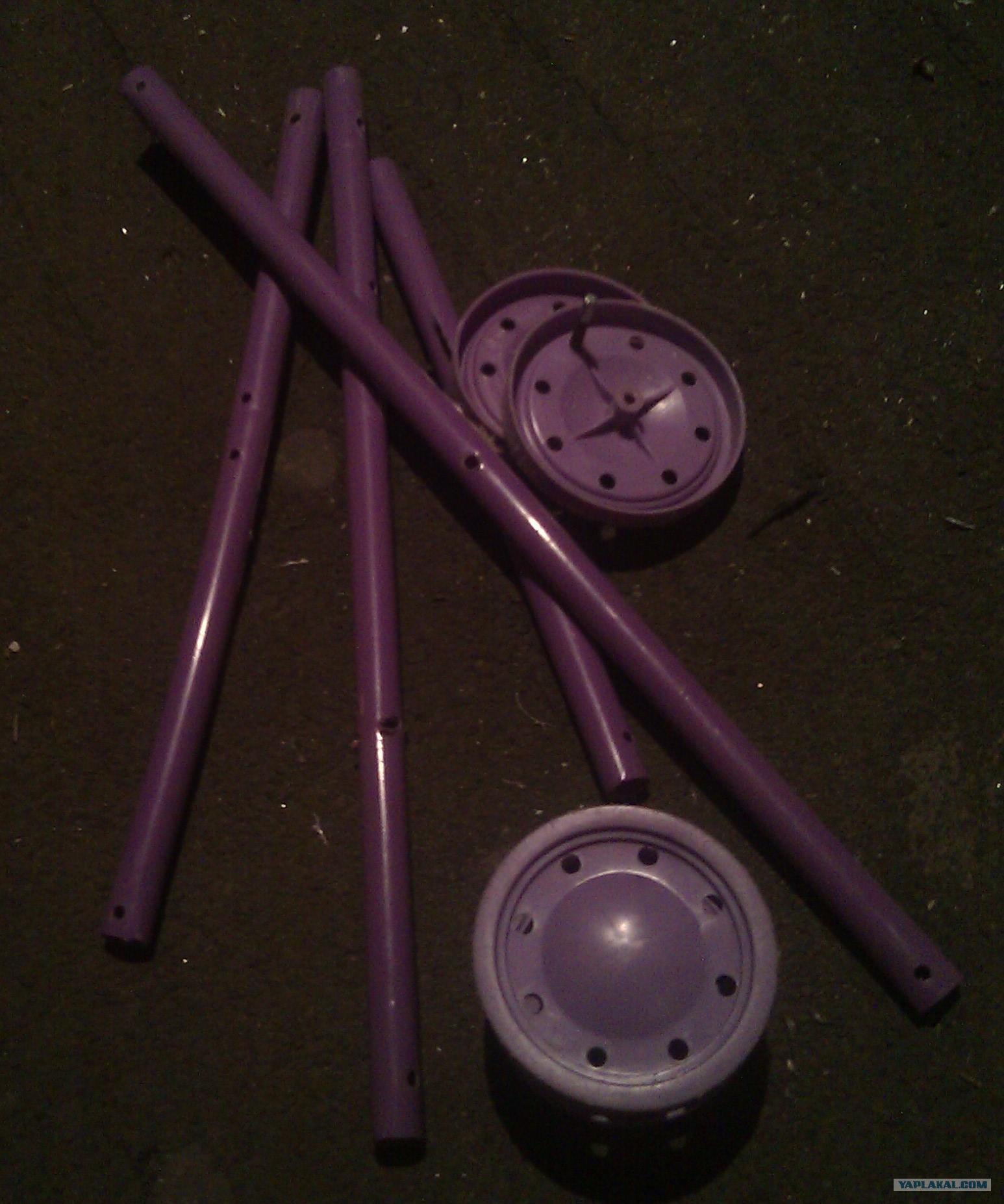

С помощью кусачек и болгарки разрезаем заклепки половины коляски донора на трубки, производим замеры отверстий. Получается примерно такая кучка.

Размечаем такие же отверстия на бамбуковых палочках и высверливаем их.

Вспоминаем о неразобранной половине донора. Сейчас она придется ОЧЕНЬ к месту, ибо с ее помощью будем собирать этот конструктор =)

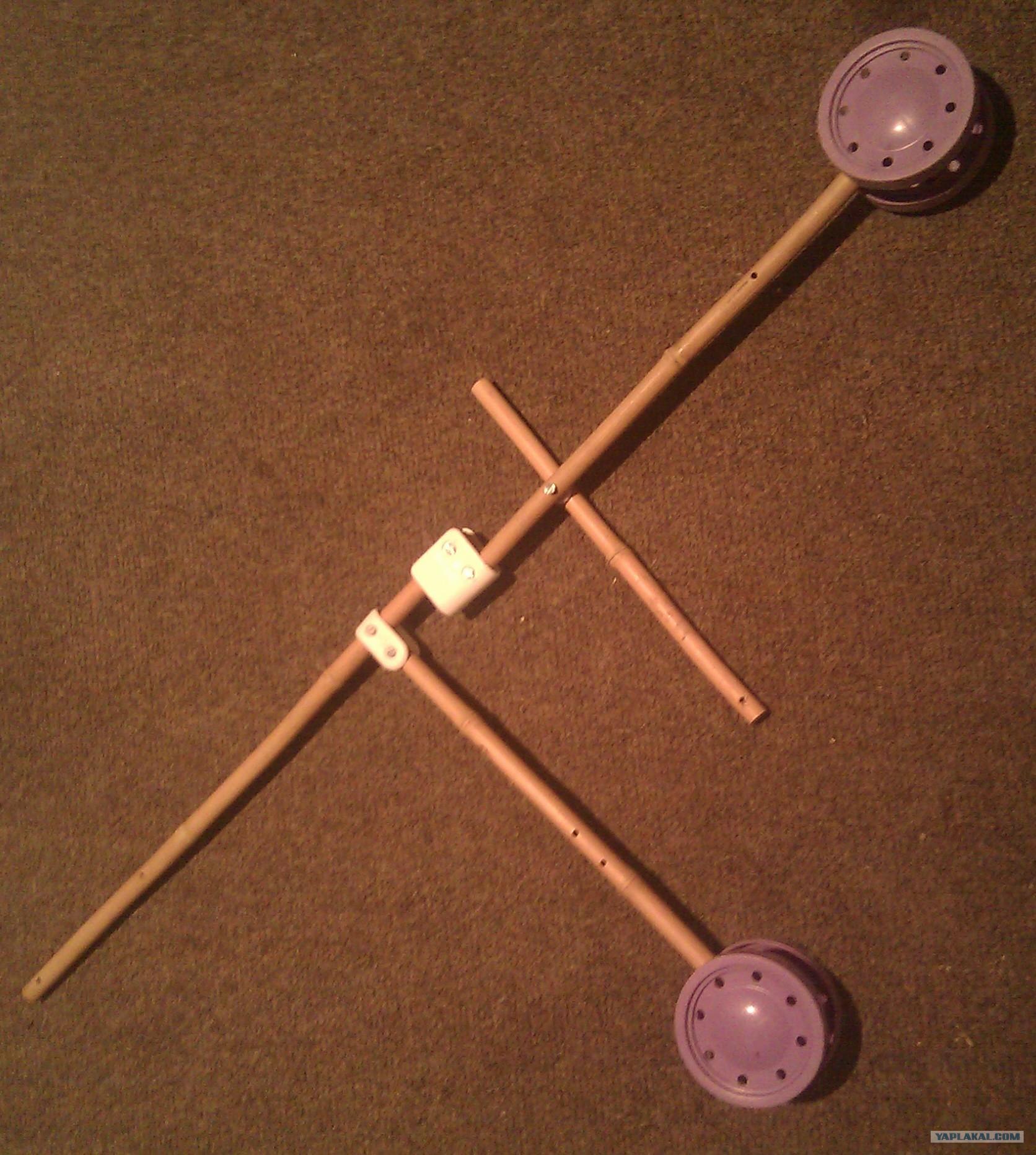

Собираем половину коляски из бамбука, и теперь уже она становится образцом, а вторая половинка донор а также безжалостно идет в распил.

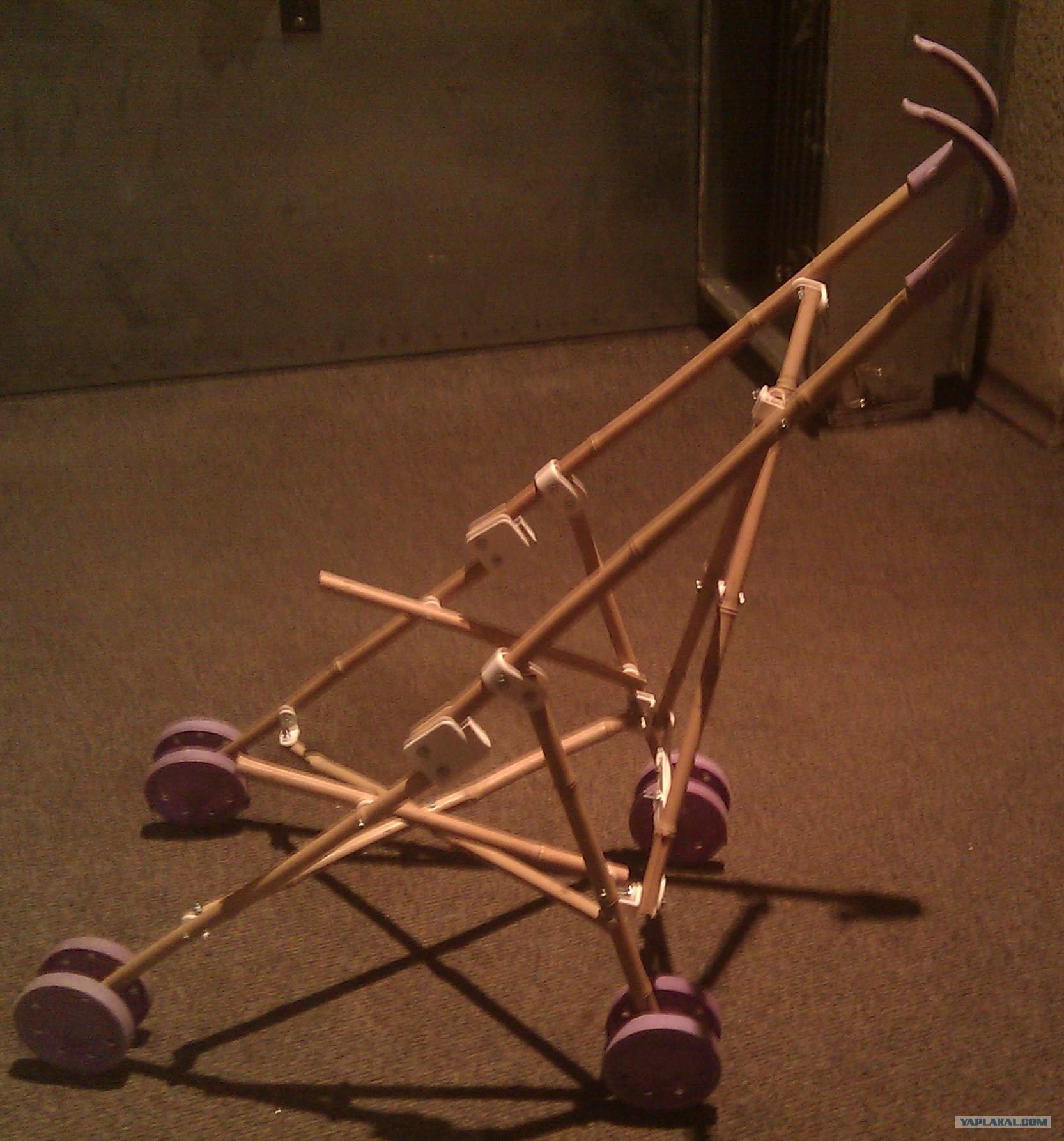

После распиловки донора на фурнитуру и сборку бамбука получился вот такой скелет.

После сборки скелета появилась необходимость решить проблему сломанной фурнитуры, а именно фиксатора-распорки. Он фиксирует коляску в разложенном положении, не давая ей раскладываться дальше. Проблема в том, что одна из половинок фиксатора оказалась сломанной, а поскольку сам фиксатор представляет из себя сложную объемную модель - изготовить самостоятельно такой же не ясно было как...

И тут зоркий глаз отца выхватил среди кучи хлама в рабочей кладовке кусок кабель канала 80х60. Собственно говоря это то что нам нужно.

Немного поработав болгаркой и ножом, получилось выпустить на свет детальку сильно напоминающую оригинал (сходство на 90% ) и повторяющую функционал оригинала на все 100%! В итоге получился фиксатор как на картинке (левая половинка выполнена из кабель-канала)

Это сообщение отредактировал MrBUG - 13.08.2012 - 16:37

Моя работа окончена, настала очередь мамы потрудиться над седалищем для куклы. В качестве основы, на работе была выбрана одна из тряпок из коробки с надписью "Ветошь". Мне кажется, ее цветовая гамма неплохо ложится на бамбуковый цвет коляски. Как в дальнейшем оказалось, размер тряпки тоже подошел практически идеально. Получилось вот такое изделие.

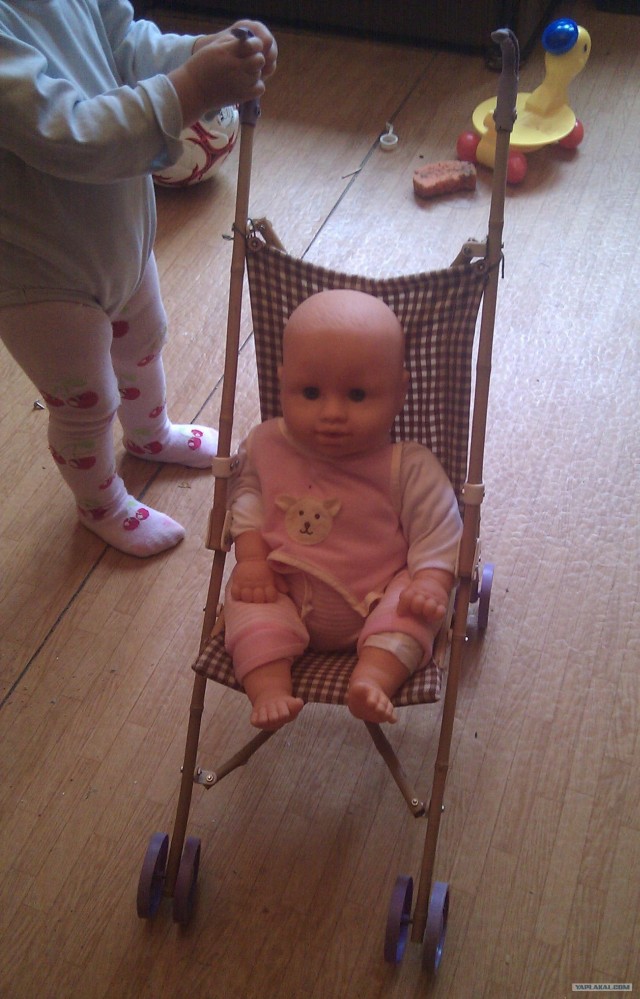

Сажаем первого пассажира, опробуем пасадочное место на предмет недочетов/недоделок. Вроде все гут.

И теперь дочка может с гордостью говорить:
- Папа сделал!

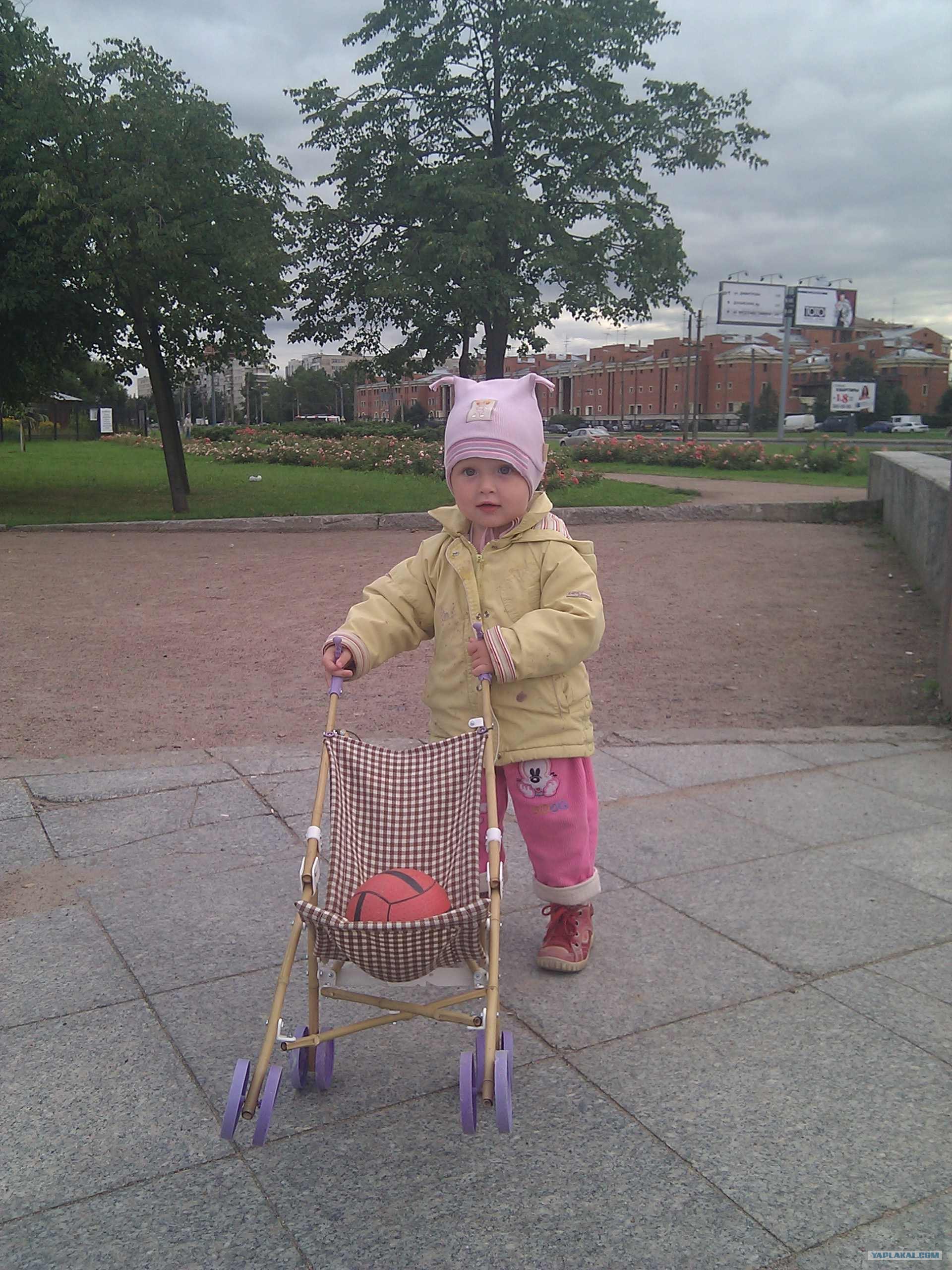

После пропайки гаек, дабы не отвалились, проверяем изделие в полевых условиях. Испытания прошли успешно, ребенок снова счастлив, у меня все!

Папа Может!!!

СУПЕР !!! А терерь очередь за БУРАТИНОЙ...

Дети наше все!!!!

з.ы. НУ ТЫ ТУГОЙ, ТС!!!!!! У меня рабочий день чуть не кончился!

Если б еще говорить умела... =)))

теперь на конвейер ее! мне тоже такую надо!

Папик молодца Обпетрушил папика:)


И доця прикольная. И транспорт есть Вот подрастет и будет папика из кабака домой отвозить:) (шутка)

MrBUG
Респект тебе!!!
А зачем гайки пропаивал?
Есть же гайки самостопорящиеся (с пластиковой вставкой).
Потом ее и открутить легко можно, если вдруг понадобиться...
А пропаянные гайки тяжко будет откручивать...

М3 с самостопором нету, мелкие очень. Стопор тока от М4 в метизах начинался. Ну, и чессно говоря, разбирать не планирую, но если необходимость появится - болгарка и кусачки решают =)))

Edjin
щас кЕтайци прочитают и на конвеер пустят, не стоит беспокоиться)))

По сабжу: ТС - Молодец!

Добавлено в 16:49

Когда у нас батей возникли похожие проблемы с разборкой уазика, он мне сказал: "неси универсальный откручиватель!" и показал на болгарку. На мой вопрос "а как потом прикручивать?" - сказл "Ну епта!" и показал на сварочный аппарат
