Навороченный игровой ПК, 90-ых годов

Лично для меня это не просто антикварная игрушка, а первый домашний компьютер, который я самостоятельно включал, работал и выключал.
Всего будет 15 фотографий.
1.

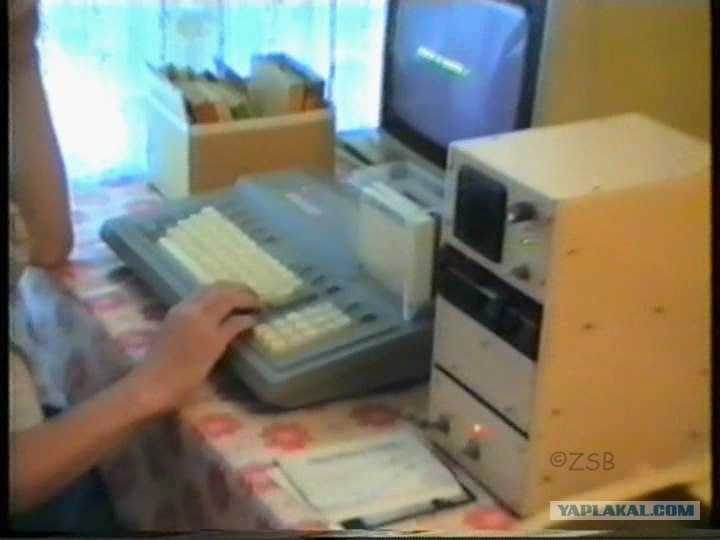

В оригинале выглядел как на привидённом стопкадре (вот и пригодились оцифрованные когда то видеозаписи):

Характеристики имел такие (взял с всезнающей вики):
Центральный процессор: КМ1810ВМ88 на тактовой частоте 5,33 МГц
Разрядность процессора: 16 бит
Разрядность шины данных: 8 бит
Память: ОЗУ — 128 КБ, в том числе видео-ОЗУ
Видеоконтроллер: CGA, 32 КБ
Частота кадровой синхронизации: 50 Гц
Скорость ввода-вывода информации на магнитную ленту: 1200 бод
Скорость обмена по каналу последовательного интерфейса: 9600 бод
Диапазон генерации частот звукового сигнала: 50-16000 Гц
Количество разъёмов канала расширения: 2
Время готовности к работе после включения питания: не более 2 мин.
Потребляемая мощность: 30 Вт
Модуль расширения ОЗУ: 512 КБ
2.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:24

Собственно, немного поподробнее о процессоре, для тех, кому фраза "центральный процессор: КМ1810ВМ88" ничего не говорит. На самом деле это очень дальний родственник современных ПК. Наверняка многие знают про популярные когда то "Пентиумы". До них было многочисленное семейство x86-ых (например 286, 386 и 486).
Так вот, был когда то и 8086, первый 16 разрядный процессор. Что бы его удешивить, был создан 8088 процессор, который по сути был 16-ти разрядным 8086, но вся его внешняя электронная обвязка было 8-ми разрядной. Этакий калека, но компьютер на нём обходился в производстве дешевле.
К чему это я? Да к тому, что КМ1810ВМ88 это ни что иное, как советский клон 8088!
Да, был медленный, вис когда хотел. Но в большинство ДОСовких игр позволял играть. Например на стопкадре GPCGA - автосим про Формулу-1.
3.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:25

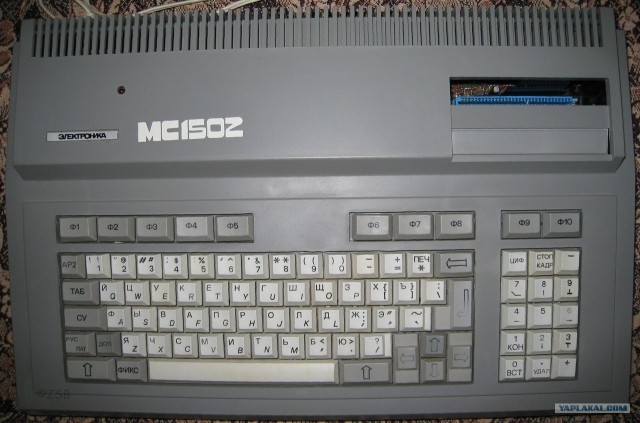

Рассмотрим его поподробнее, через более чем десять лет.
Вверху слева - светодиодный индикатор питания. Блок питания встроенный. Вверху справа - два разъёма слотов расширения.
Клавиатура более менее всем понятная (английская раскладка соответствует текущей). Клавиши непривычно русифицированы, но разобраться вполне можно.
4.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:25

Так как на фото выше, видно, что одна из крышек слотов отсутствует, воспользуемся этим и заглянем внутрь:
5.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:25

Затем рассмотрим сам ПК. На боковых стенках спереди и справа ничего нет. Слева находится лишь выключатель встроенного блока питания (почему то компьютер не ВЫКЛючается, а лишь ОТКЛючается):
6.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:25

Ну и самая нашпигованная часть - это задняя интерфейсная панель.
Рассмотрим слева -направо.
Самый главный элемент, конечно же кнопка Reset, русифицированная как "Сброс".
"Маг" это не магический разъём, а всего лишь интерфейс для подключения магнитофона. Но не слушать музыку, а считывать программы (да-да, раньше на магнитных лентах хранились программы и данные).
"Видео" - подключение монитора.
ИРПР и ИРПС - это отечественные аналоги параллельного и последовательного интерфейсов, т.е. LPT и COM, у современных компьютеров (если есть вообще).
7.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:25

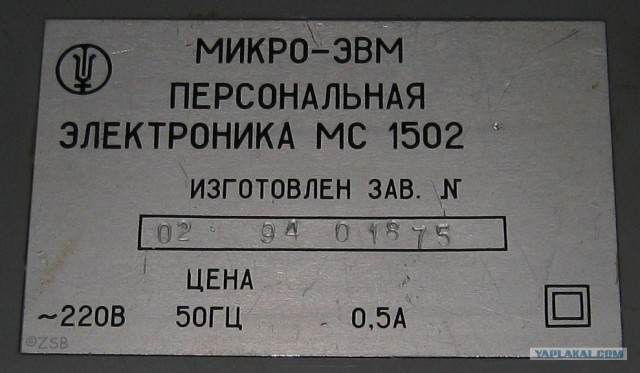

Ну и самое главное - это заводской шильдик. По которому можно сказать, что сделан компьютер был в феврале 1994 года и было выпущено как минимум 1875 штук.
8.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

Рассмотрим дополнительные модули. Коих у меня имеется аж три. Т.е. один вам пока неизвестен
Самый первый и главный - это модуль с дополнительными 512 Кбайтами памяти (ровно полмегабайта), что в сумме с имеющимися 128 Кб даёт шикарнейшие 640 Кб.
На фото для сравнения приложен стандартный картридж от Денди.
9.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

Он же, в сравнении с двумя модулями ДДР2 по 2Гб каждый (что в сумме даёт в 16000 больший объём при существенно быстрой скорости доступа).
10.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

Затем, по важности, идет контроллер НГМД (Накопитель на Гибких Магнитных Дисках), который позволяет подключать к ПК дисковод для пятидюймовых дискет и работать с ними. Так как, если можно заметить по ТТХ, никакого винчестера у компьютера и в помине нет. И чтобы начать работать, после включения, надо первым делом загрузить DOS.
На фото тот же дендивский картридж. Шлейф несменный - припаян намертво.
11.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

Это же контроллер с подключенным 5-ти дюймовым дисководом. Для сравнения, справа положил классический, всем известный, но уже почти исчезнувший, 3-ёх дюймовый флопповодик.
Сразу стоит сказать, что на втором фото системник по своему уникальный. Также на том фото и на последующем можно заметить крышку из толстого оргстекла (гнутую над свечёй или плитой) для модулей расширения.
А сам системник полностью самодельный (папа был мастер на все руки). Состоял из блока питания, дисковода и звукового усилителя с динамиком.
12.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:29

Ну и третьим загадочным модулем расширения было некое "запоминающее устройство", что по сути было прямым аналогом игрового картриджа, по традиции положенного рядом. А что же в нём записано, узнаем на следующем фото
13.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

На фотографии сверху видна хэндмэйд (т.е. ручная работа) надпись, что в модуле прошит Бейсик К. Что значит К, сказать затрудняюсь.
Т.е. имея компьютер и этот модуль, можно прямо "из коробки" начать программировать.
14.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:26

Ну и бонус. Оригинальная коробка этого чуда советской электроники.
Всё!
15.

Это сообщение отредактировал Imbecile - 16.07.2012 - 12:27
