Ремонт усилителя Radiotehnika У-101 Стерео, Модификация усилителя Radiotehnika

Давно хотел найти какой-нибудь советский усилитель звуковой частоты. Вот, наконец, нашел, Radiotehnika У-101 Стерео.

Будет немного текста и 20 фото. Начну!

У него много проблем:
Первое – не работал индикатор звукового сигнала;
Второе – проблема с защитой, срабатывает реле, отключая один канал, даже без включенных динамиках.
Больше таких проблем не нашел.
Так, решил первую проблему, индикатор, понял, что неисправна газоразрядная лампа.

Индикатор, который не работает

Найти ее не удалось, пришлось решать вопрос по-другому, а именно, сделать схему на светодиодах.
И так, куплено 10 сдвоенных светодиодов, две микросхемы LM3915, несколько резисторов, пару конденсаторов, и монтажные платы.
Начало сборки схемы.
1) Монтажную плату пришлось распилить на 2 части, так как она оказалась великоватой.
2) Впаял светодиоды.

впаяны все светодиоды

3) Впаял микросхему и резисторы.

вид сверху

4) Соединил светодиоды с микросхемой.

5) Впаян конденсатор.

И так, плата готова, сделаны выводы под питание и звуковой вход.


Здесь, слева направо, синий провод: «+» сигнальный звуковой;
Коричневый: «-» сигнальный звуковой и «-» питания;
Синий: «+» питания.

Таких схем изготовлено 2, на левый и правый канал.

Дальше соединение двух плат вместе.

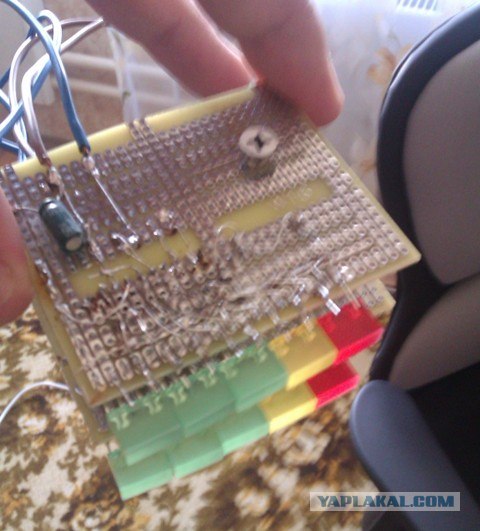

Долго думал, как их соединить, и решил: проделал отверстия в первой и второй схеме, и соединил с помощью шурупа, обернув изолирующей лентой.

С другого ракурса

третий вид

Началась установка схем в усилитель, усилитель разобран:

Начал искать напряжение для этих плат, знал, что в усилителе имеется +31 и -31 вольт и +26 и -26 вольт. Где +26 и -26 вольт шли только на индикатор сигнала. Думал все просто, подключу +26 вольт через резистор и землю на индикатор. Но не тут то было, подключил резисторы, измерил тестером напряжение, +16 вольт, что очень мне подходило, но при подключении к плате, оказывалось +1.2 вольт, платы не заработали, пришлось искать подходящее напряжение.
Ничего не смог решить, вместо такого варианта, был блок питания на 12 вольт, оторвал ножки для розетки, к выходам припаял провода для 220 вольт.

Он был подключен к 220 вольт после выключателя питания и положил его около конденсаторов, при этом у меня появилось +12 вольт.

И взяты провода выходов на колонки, подведены к индикатору.
Крепление пока что не очень хорошее, долго думал как сделать, но сделал на стандартной железке (уголке). С этим еще думаю, как можно прикрепить.

Все провода спрятаны, усилитель закрыл, поставил на место. Рабочий индикатор.

Работа схемы)

Вот схемы в усилителе, как они работают.
Тускловато светодиоды горят, правда, вот думаю, как бы увеличить мощность свечения.
Теперь думаю разобраться со схемой защиты, и возможно, заменить оконечный усилитель.
У меня все, Спасибо за внимание =)
