Hatsan 125. Реанимация и выздоровление., 20 фото + текст

Как-то попался мне в руки экземплярчик турецкого пневматического оружия - Hatsan 125 CAMO. В узких кругах пулевиков эту винтовку ругают столько же, сколько и хвалят. Сам давно хотел взять новую, но то денег сначала было жалко, а потом острой необходимости не видел. А тут зашел в магазин купить рыбкам корма, увидел на витрине российскую МР-512, разговорился о турецких винтовках, оказалось, что когда-то продавец купил себе Хасана, поигрался и бросил. Намекнул, что может продать недорого. Я попросил показать сие чудо и бааааах, сам 125-й в камуфляже. Переломал - взляд в ствол: ствол ровный, нарезы без задиров, по всей длине. Взгляд внутрь - поршень без ржавчины, стоит еще родная слабая пружина, продавец отдавал с коробкой, в коробке запасная усиленная пружина и манжета. По усилию взвода понял, что пружине уже капец. За эти деньги надо было брать. Руки прямые есть, а для реанимации другого ничего и не надо. Забрал без торга.
Привожу я винтовку домой. Ну, думаю, надо же и выстрелить перед разборкой. Переламываю, закидываю пулю, снимаю с предохранителя и целюсь в лужу. ХЛОП, а брызг нету. Переламываю ствол - пуля в стволе. Энергии не хватает, чтобы протолкнуть пулю по каналу. Выстреливаю второй раз - пуля тупо выплюнулась. Значит надо разбирать, фоткать и выкладывать на ЯП.

На фотках уже вторая разборка ружжа. Тут я делал основательно. В первый раз тупо поменял пружину.

Далее будет 20 фото. Просьба не ломать, окончание обозначу.

ТТХ винтовки.

Вес брутто: 3.8 кг
Общая длина: 1240 мм
Длина ствола: 500 мм
Калибр, мм: 4,5 мм
Материал приклада: Пластик
Начальная скорость пули, м/c: 380 м/с
Источник энергии: Пружина
Тип боеприпасов: Свинцовые пули
Размер магазина: 1 пуля
Тип прицела: Прицельная планка и мушка
Тип взвода: Перелом ствола

Вот так винтовка должна выглядеть. Фотка из инета, ак выглядит моя - на последней фотке.

Самое сложное в Хатсане - это поменять пружину. Усиленная пружина очень жесткая. Кто-то мастерит самодельные приспособы - у меня же есть станок.

Для разборки винтовки сначала снимаем ложе - тут все просто. 4 винта с левой резьбой по цевью и один под скобой спускового крючка. Потом ствол в шпиндель и задней бабкой работаем на сжатие-разжатие пружины.

Это сообщение отредактировал yurick - 22.04.2012 - 13:30

Снимаем поперечный штифт и отводим бабку. Тут пружина уже подсела. Новая больше сантиметров на 5

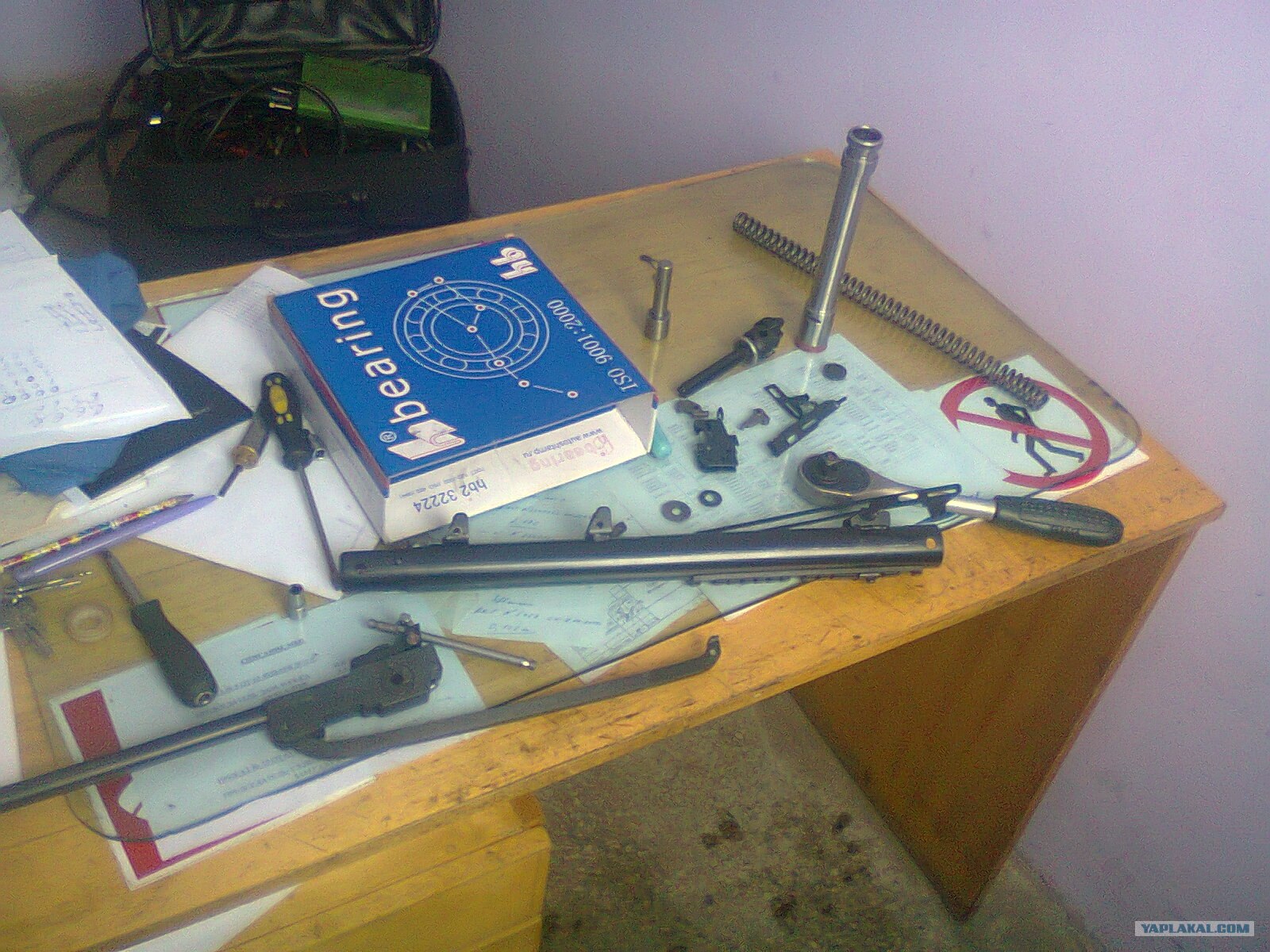

Итак, все это богатство на столе.

Что делаем: снимаем ствол и переделываем косяк кривых рук. Меняем манжету, начитавшись всяких интернетов правим углы шептал и устраняем люфт спускового крючка.

Общий вид конструктора.

Первым делом - шептала. Вот так они стоят в УСМ. Это не взведенное положение.

Так шептала стоят во взведенном положении. Расскажу про схематику УСМ.

Шептало А выступом Г цепляется за поршень при взводе. Чтобы шептало А не сорвало зацеп поршня, шептало Б зеленой плоскостью работает как упор. Шептало В толкается спусковым крючком и толкает шептало Б. Когда выбирается расстояние между красной и желтой линией, шептало А срывается и освобождает поршень от зацепа. Вот это расстояние и влияет на плавность спуска.

Тут нужна полировка. Металл шептал очень прочный. Поддался только алмазному инструменту. Напильником не берется. Стоит помнить, что подтачивая шептала, уменьшается величина зацепа поршня и может произойти самопроизвольный выстрел. В этом случае шептала подлежат замене.

Разбираем и шлифуем-полируем. Делаем углы прямыми и острыми, но помним про зацеп поршня

Примерно так выводим шептала. Угла острые, поверзности отполированы. Фоткал на напильник.

Зацеп контролируем на собранном УСМ. Каждый раз надо собрать-разобрать. Самое сложное - поставить пружинку между шепталами. После третьего раза уже ставится закрытыми глазами.

Когда шептала выведены - приступаем к проверке работы механизма. Сначала в разобранном виде.

Потом в собранном в УСМ. Кружком отмечено окно. Расстояние зацепа шептал в разобранном и собранном виде разное - это следует учитывать при доработке

Переходим к стволу.

Предыдущий владелец добивал винтовку. Стрелял на консервационной смазке, что недопустимо. Перепускное уплотнение было прожжено дизелем, пришлось из полиуриетана с тефлоном выточить новое. Выточил с допуском, первое закрытие ствола обсадило втулку и в последующем уплотнение стало идеальным.

косяк тут в другом. Кривые ручки хотели сделать фаску на входе сверлом. Получилось криво. Надо исправлять.

Исправлять будем американским методом.

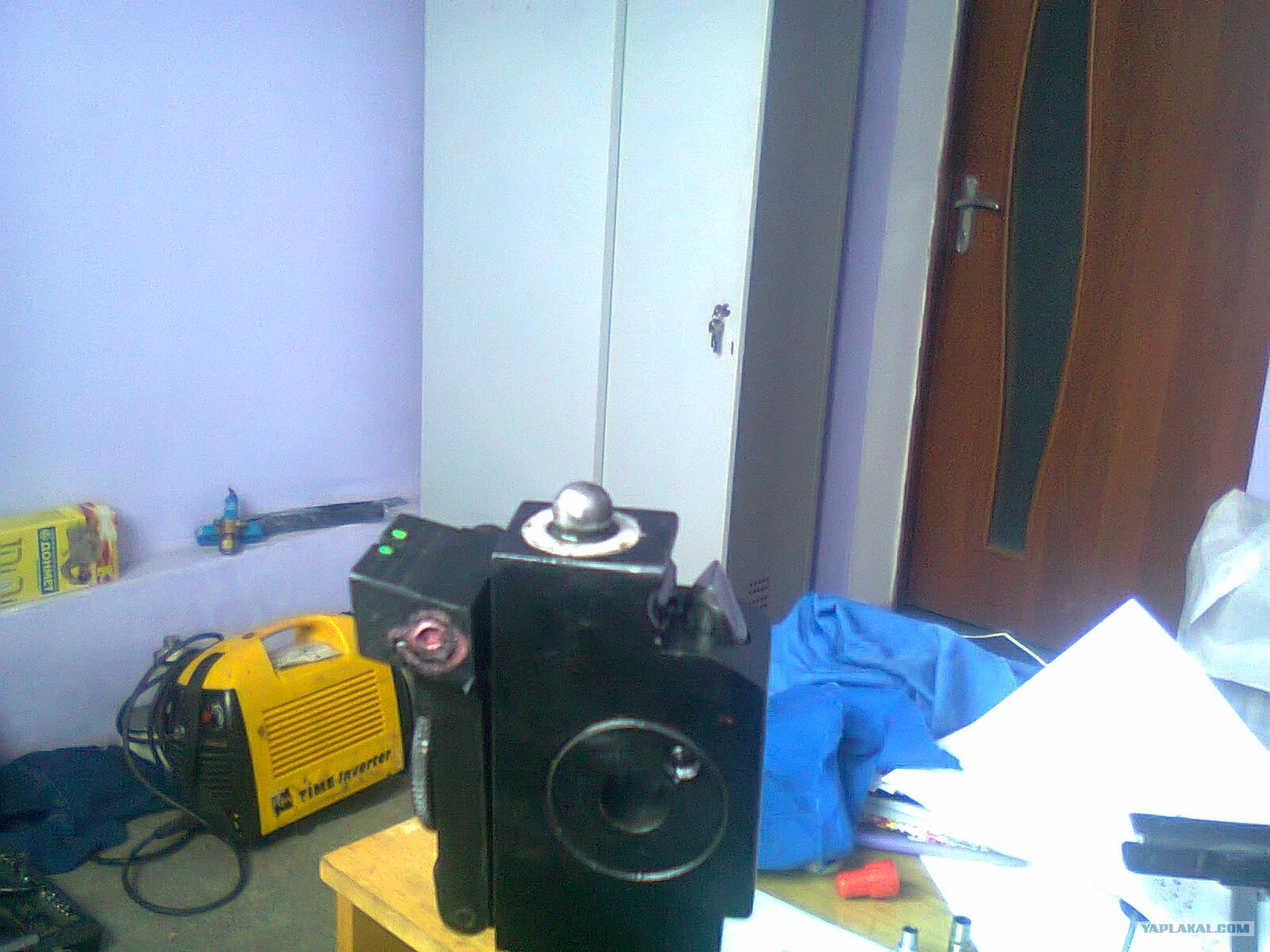

Ствол заделываем, ставим шарик от подшипника, смазываем притиром для клапанов и шурудим деревяшкой. Это в теории

Теперь сверху деревяшкой

Но нифига не получилось. Не хочет работать этот метод. Будем работать по-русски.

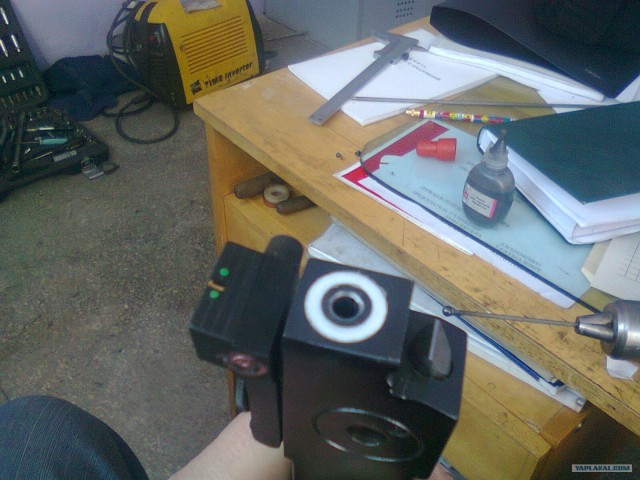

шарик привариваем к прутку. Пруток в дрель и жужжим минут 15-20

После обработки острые края выравнялись. Пуля Кроссман супермагнум заходит теперь полностью, не надо использовать добойник. При закрытии ствола юбка пули не травмируется.

Время сборки винтовки настало.

Меняем манжету. Тут ничего сложного. Распариваем ее в горячей воде и насаживаем на поршень. Сам поршень и пружину смазываем тонким слоем смазки. Я взял высокотепрературную для механизмов, которые работаю в среде +200*С

Ни в коем случае не смазывать сам компрессор. Иначе при выстреле смазка от давления начинает гореть и получается дизельный выстрел. Громко, воняет и разбивает винтовку.

Далее собираем поршень, ставим пружину в станке и приступаем с сборке УСМ.

Ставим корпус УСМ. Потом Шептало А и Б. Между ними пружина. И обязательно проверяем работу шептал.

Далее идет все по порядку. Ставится шептало В, спусковой крючек, пружина предохранителя.

Люфт спускового крючка убрался легко. Штифт на крючке 3 мм. Отверстие тоже 3 мм, но люфт офигенный, ибо крючок из пластика. Делаем втулочку 4мм внешний диаметр,3 мм внутренний. Рассверливаем крючок, и втулим. Вуаля. Люфт практически изчез. На поставленном предохранителе люфта практически нет.


Подпиливание шептал дало результат: спуск мягкий, если не до конца нажать на крючок, а потом отпустить - шептала сами возвращаются во взведенное положение (раньше нет), что исключает самопроизвольный выстрел. На взведенной пружине отстучал винтовку резиновым молотком - выстрела не произошло. Остаточное зацепление поршня и шептала А более 2 мм. Значит все сделано правильно.

Все собираем

Вот так вот уже выглядит винтовка в собранном виде.

Легкая модернизация прошла успешно. Выстрел на пуле 0,76 гр. тихий. Слышно только щелчок поршня и истошные крики где-то вдалеке стук пули в мишень.

Мощность к винтовке тоже вернулась. На отстреле пулями 0,76 гр. с 20 метров пробивает кровельное железо с крыши. С 50 метров пробивает дверь из МДФ.

Поохотился немного на сорок - с 50 метров на халяву сбил сороку. Пуля прошла на вылет.

Брал винтовку, чтобы сделать ее и продать подороже, но почему-то захотелось оставить. Турецкое качество такое турецкое, металл мягкий, везде люфты + - километр, но винтовка отличная.


У меня все. Спасибо за внимание.
